EA Hochleistungs-DC-Racks
Konfigurieren Sie 3U-, 4U- und 6U-Geräte in 42U-, 38U-, 24U- und 15U-Racks. Kombinieren Sie bidirektionale Labor-Netzgeräte der Serien EA-10000 und EA-10000 Industrial, programmierbare Labor-Netzgeräte oder regenerative Lasten. Die Systemleistung kann durch Parallelschaltung von Geräten gesteigert werden. In einem 42U-Rack mit 5 Einheiten von 60 kW können Sie 300 kW erreichen. Für die maximale Leistung von 3,84 MW können Sie bis zu 64 Einheiten in 13 Racks anschließen.
max. 3,84 MW
max. 3000 V pro Rack
8000 A pro Rack maximal
Hocheffiziente konfigurierbare Stromversorgungslösungen
Die konfigurierbaren Systeme der Tektronix EA-Serie liefern skalierbare Gleichstromleistung mit hoher Leistungsdichte auf kleinstem Raum. Diese schlüsselfertigen Lösungen sind in verschiedenen Rackgrößen und Gerätekonfigurationen erhältlich und bieten Flexibilität für anspruchsvolle Anwendungen.
Auf einen Blick
- Racks: 42U, 38U, 24U, 15U
- Geräte: 3U, 4U, 6U; bidirektionale, programmierbare, regenerative Lasten
- Leistung: Bis zu 300 kW (1×42U); 3,84 MW (13 Racks, 64 Geräte)
- Baureihen: EA-10000, EA-10000 Industrial, EA-PSB 20000, EA-BT 20000 (luft-/wassergekühlt)
- Platzbedarf: 39,4 Zoll Tiefe, 19 Zoll Schränke
- Lieferung: Schlüsselfertige Systeme
- Ideal für: DC-Hochleistungsanwendungen
*In Amerika beträgt die Rack-Leistung bis zu 360 kW und ist nur in Rackgrößen von 24U oder 42U erhältlich.
Effizient und sicher
Integriertes Sicherheitssystem.
Jedes Tektronix EA DC-Power-Racksystem verfügt standardmäßig über ein integriertes Sicherheitssystem. Vorbereitet für den Anschluss an das 3-phasige 400-V-Stromnetz. Die Systeme sind mit einer Schnellstopptaste sowie Türkontaktschaltern an der hinteren Tür des 19-Zoll-Racks ausgestattet.
Ein zentrales Sicherheitsrelais überwacht und steuert das gesamte Sicherheitssystem und schaltet bei Bedarf den redundanten AC-Schütz ab. Alle Geräte im Rack und die gesamte Verkabelung des Stromversorgungssystems sind durch Sicherungen geschützt.
Perfekt für Ihre spezielle Anwendung
Testsysteme, die für die unterschiedlichen Eigenschaften jedes DUT optimiert sind
Batteriezellen-Testsystem
EA-BCTS 20010-600-18
Hoher Durchsatz
Hohe Ströme
Testsystem für Batteriemodule
EA-BMTS 20200-840-2
Hohe Leistung
Hoher Durchsatz
Batteriepack-Testsystem
EA-BPTS 20920-720
Hohe Leistung
Hochspannung
Brennstoffzellen-Testsystem
EA-FCTS 20920-720
Hochleistung
Regenerative Last
7 wichtige Optionen sind für das EA Configurable Power System verfügbar
Das DC Power Rack-System wurde für Hochleistungs-Testumgebungen entwickelt und kombiniert fortschrittliche Sicherheits-, Effizienz- und Kommunikationsfunktionen. Es gewährleistet einen zuverlässigen Betrieb durch optimiertes Wärmemanagement, Fehlerschutz und vereinfachte Systemsteuerung – alles bei schneller Reaktion und minimalen Ausfallzeiten.
- Wasserkühlung
Ideal für Umgebungen, in denen Wärme und Lärm minimiert werden müssen. Umfasst ein vorinstalliertes Wasserverteilungssystem zur einfachen Integration.
- NS-Schutz (Netzwerk & Versorgung)
Sorgt durch Überwachung des Wechselstromnetzes für Sicherheit in regenerativen Systemen und schaltet das Rack bei Netzfehlern ab, um eine Inselbildung zu verhindern.
- Isolationsmonitor
Erhöht die elektrische Sicherheit durch Erkennung von Isolationsfehlern zwischen Gleichstromausgang und Erde und löst bei Bedarf eine Systemabschaltung aus. - DC-Schütz
Sorgt für eine sichere Trennung zwischen dem Stromnetz und dem Prüfling (DUT). Ist in die Schnellstoppkette integriert zur sofortigen Isolierung bei Störungen
- DC-Kupferstab
Steigert die Rackleistung, indem die Stromversorgung mehrerer Geräte parallel geschaltet wird.
- Ethernet-Switch
Vereinfacht die Kommunikation und reduziert den Verkabelungsaufwand durch einen 24-Port-Switch, der die Mehrkanalsteuerung über eine einzige Ethernet-Schnittstelle ermöglicht.
- Signalleuchte
Bietet eine klare Anzeige des Systemstatus.
Optionale Wasserkühlung für 4-HE- und 6-HE-Modelle verfügbar
Industrielle Umgebungen können durch hohe Umgebungstemperaturen, Staub und andere Verunreinigungen sehr rau sein. Außerdem müssen Industrieanlagen oft strenge Umweltvorschriften bezüglich Wärme- und Lärmemissionen einhalten. Wassergekühlte Systeme können unter solchen Bedingungen einen stabilen Betrieb gewährleisten, da die Kühlleistung im Vergleich zur Luftkühlung weniger stark von der äußeren Umgebung beeinflusst wird. Darüber hinaus können wassergekühlte Netzteile dazu beitragen, die Anforderungen an einen reduzierten Geräuschpegel zu erfüllen. Erfahren Sie mehr in diesem Video.
-
Effiziente Wärmeableitung
-
Reduzierte Lärm- und Wärmebelastung
-
Zuverlässig unter rauen Bedingungen
Wählen Sie ein HVDC-Rackmodell von EA, um ein Angebot zu erhalten
| Modell | Strom | Spannung | Stromstärke | Kanäle | Datenblatt | |
|---|---|---|---|---|---|---|
| EA-FCTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A per channel | 1 Channel | Datenblatt ansehen | Get a quote |
| EA-BCTS 20010-600-18 | 0–6 kW | 0–10 V | 0–600 A per channel | 18 Channels | Datenblatt ansehen | Get a quote |
| EA-BMTS 20200-840-2 | 0–60 kW | 0–200 V | 0–840 A per channel | 2 Channels | Datenblatt ansehen | Get a quote |
| EA-BPTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A per channel | 1 Channel | Datenblatt ansehen | Get a quote |
Wir helfen Ihnen gerne, das passende EA-Produkt für Ihre Bedürfnisse zu finden!
Kontaktieren Sie uns für Preisinformationen oder Fragen.
Vertrieb kontaktierenWählen Sie ein HVDC-Rackmodell von EA, um ein Angebot zu erhalten
| Modell | Strom | Spannung | Stromstärke | Kanäle | Datenblatt | |
|---|---|---|---|---|---|---|
| EA-FCTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A per channel | 1 Channel | Datenblatt ansehen | Get a quote |
| EA-BCTS 20010-600-18 | 0–6 kW | 0–10 V | 0–600 A per channel | 18 Channels | Datenblatt ansehen | Get a quote |
| EA-BMTS 20200-840-2 | 0–60 kW | 0–200 V | 0–840 A per channel | 2 Channels | Datenblatt ansehen | Get a quote |
| EA-BPTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A per channel | 1 Channel | Datenblatt ansehen | Get a quote |
Wir helfen Ihnen gerne, das passende EA-Produkt für Ihre Bedürfnisse zu finden!
Kontaktieren Sie uns für Preisinformationen oder Fragen.
Vertrieb kontaktierenKonfigurierbare Racksysteme für Ihre speziellen Anforderungen.
Alle Racksysteme bieten:
- Anwendung für Batterie, Photovoltaik, Elektrolyse, Brennstoffzelle und vieles mehr
- Für 380 V, 400 V und 480 V Wechselstrom
- Bidirektionale Labor-Netzgeräte (PSB, PSBE, PUB), programmierbare Labor-Netzgeräte (PSI, PS, PU) und regenerative Lasten (ELR, PUL)
- Intuitive Bedienung über das mehrsprachige Farb-TFT-Touchpanel
- Funktionsgenerator
- Umfangreiche Schutzfunktionen (OVP, OCP, OT, …)
- USB-, Ethernet- und analoge Schnittstelle serienmäßig
15U-Schrank (bis zu 60 kW)
Am besten geeignet für: Kleine oder Einsteiger-Setups
- Kompakte Stellfläche: Ideal für Labore oder Einrichtungen mit begrenztem Platzangebot.
- Geringerer Energiebedarf: Geeignet zum Testen kleinerer Akkupacks, Brennstoffzellen oder Gleichstromanwendungen mit geringer Leistung.
- Kostengünstig: Geringere Anfangsinvestitionen für Kunden, die mit modularen Energiesystemen beginnen.
24U-Schrank (bis zu 180 kW)
Ideal für: Anwendungen der mittleren Leistungsklasse
- Ausgewogene Größe und Leistung: Bietet mehr Kapazität, ohne so viel Platz zu beanspruchen wie größere Racks.
- Skalierbarkeit: Gut für wachsende Betriebe, die im Laufe der Zeit ihren Strombedarf erhöhen können.
- Vielseitigkeit: Kann eine breitere Palette von Geräten und Konfigurationen unterstützen.
42U-Schrank (bis zu 300 kW)
Ideal für: Leistungsstarke, groß angelegte Systeme
- Maximale Leistungsdichte: Packt bis zu 300 kW in einem einzigen Rack.
- Ideal für industrielle oder Forschungs- und Entwicklungsumgebungen: Wo hohe Leistung und mehrere Geräte erforderlich sind.
- Zukunftssicher: Unterstützt bis zu 5 × 60 kW/6U-Einheiten und kann mit mehreren Gestellen auf 3,84 MW skaliert werden.
Racksysteme mit mehreren Einheiten
Leistungsbereich bis 3840 kW
- 3,84 MW in nur 13 Racks
- Minimaler Platzbedarf
- Eine gängige Not-Aus-Kette
Kontaktieren Sie uns, um ein Racksystem zu entwickeln, das perfekt auf Ihre Bedürfnisse zugeschnitten ist
Schlüsselfertige Racksysteme für Ihre spezielle Anwendung

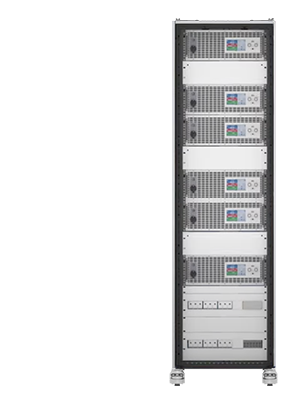

Batteriezellen-Testsystem
EA-BCTS 20010-600-18
Das BCTS 20010-600-18 bietet 18 einzelne Kanäle für Starkstrom-Zelltests. Jeder Kanal arbeitet als Zellzyklusgerät, das die Funktion des Ladens und Entladens ausführen kann. Datenblatt anzeigen.
- Ausgestattet mit EA-BT 20000 Triple mit regenerativer Energierückgewinnung
- 18 einzelne Prüfkanäle mit 0–10 V und 0–600 A pro Kanal
- Integrierte DC-Schütze für jeden Kanal
- Integrierte Erkennung der umgekehrten Polarität für jeden Kanal
- Bis zu 1 ms Befehls- und Messgeschwindigkeit pro Kanal

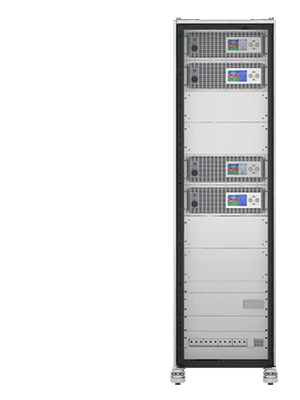

Batteriemodul-Testsystem
EA-BMTS 20200-840-2
Das BMTS 20200-840-2 bietet zwei individuelle Kanäle für Tests von Hochleistungsbatteriemodulen. Jeder Kanal funktioniert als Zyklusgerät, das die Funktion des Ladens und Entladens ausführen kann. Datenblatt anzeigen.
- Ausgestattet mit EA-BT 20000 mit regenerativer Energierückgewinnung
- 2 einzelne 60-kW-Hochleistungskanäle mit 0–200 V und 0–840 A pro Kanal
- Integrierte DC-Schütze für jeden Kanal
- Aktives Vorladen zur Vermeidung von Einschaltströmen
- Nullstromabschaltung zum Schutz von DC-Schützen
Batteriepack-Testsystem
EA-BPTS 20920-720
Das BPTS 20920-720 bietet ein leistungsstarkes System für die Prüfung von Akkupacks mit hoher Kapazität. Das System funktioniert als Zyklusgerät, das die Funktion des Ladens und Entladens übernehmen kann. Datenblatt anzeigen.
- Ausgestattet mit EA-BT 20000 mit regenerativer Energierückgewinnung
- Hochleistungssystem mit 180 kW, 0–920 V und 0–720 A
- Bis zu 1 ms Befehls- und Messgeschwindigkeit
- Integrierter DC-Schütz
- Aktives Vorladen zur Vermeidung von Einschaltströmen
- 42U-Rack mit hoher Dichte und redundantem Sicherheitssystem
Brennstoffzellen-Testsystem
EA-FCTS 20920-720
Das FCTS 20920-720 ist ein leistungsstarkes System für Hochleistungs-Brennstoffzellentests. Das System arbeitet als elektronische Last zum Testen von Brennstoffzellen. Datenblatt anzeigen.
- Ausgestattet mit EA-BT 20000 mit regenerativer Energierückgewinnung
- Elektronische Hochleistungslast von 180 kW mit 0–920 V und 0–720 A
- Vollständige Energierückgewinnung mit einem sehr hohen Wirkungsgrad von bis zu 96,5 %
- Integrierter DC-Schütz
- 42U-Rack mit hoher Dichte und redundantem Sicherheitssystem
