Oscilloscopes à mémoire numérique
Fiche technique TBS1000B
Les produits figurant sur cette fiche technique ne sont plus vendus par Tektronix.
Référez-vous à Tektronix Encore pour les équipements de test reconditionnés.
Consultez l'assistance et les informations de garantie pour ces produits.
Plus d’informations
- Oscilloscope à mémoire numérique série TBS1000C
- Découvrez d'autres modèles Oscilloscope
Lire en ligne :
Fiche technique TBS1000B
Peu encombrants, les oscilloscopes à mémoire numérique TBS1000B associent performances et économie. Livrés en standard avec de nombreuses fonctionnalités (connectivité USB, 34 mesures automatiques, test des valeurs limites, consignation des données, compteur de fréquences, TrendPlot™ et aide contextuelle, entre autres), ils vous permettent d'en faire plus en moins de temps.
Spécifications des principales performances
Bande passante : 200 MHz, 150 MHz, 100 MHz, 70 MHz, 50 MHz et 30 MHz1
- Modèles 2 voies
Fréquence d'échantillonnage atteignent 2 G éch./s sur toutes les voies
- Longueur d'enregistrement atteignant 2,5 k points sur toutes les voies
- Déclenchements évolués, y compris déclenchements vidéo sur impulsion et sélectionnables par ligne
1Modèle 30 MHz disponible seulement en Amérique du Nord et en Europe.
Principales fonctionnalités
Écran couleur TFT 7" WVGA (800X480)
34 mesures automatiques
- Double fenêtre FFT : affiche simultanément les domaines temporel et fréquentiel
TrendPlot™ : test intégré des valeurs limites des signaux
- Compteur de fréquences 2 voies
- Fonction Zoom
- Fonction de sauvegarde automatique et complète des données
- Réglage et détermination automatiques de la plage des signaux
- Aide contextuelle intégrée
- Interface utilisateur multilingue
- Léger et peu encombrant : seulement 124 mm en profondeur pour un poids de 2 kg
Connectivité
- Port hôte USB 2.0 sur la face avant : stockage des données simple et rapide
- Port périphérique USB 2.0 à l'arrière : connexion facile à un PC
Affichage des détails des signaux
Pour analyser correctement des signaux, vous devez être sûr de les voir avec suffisamment de détails. L'oscilloscope TBS1000B est livré en standard avec un écran 7 pouces haute résolution qui affiche clairement toutes les informations importantes de vos signaux. L'instrument est encore amélioré grâce à son interface utilisateur inspirée de la gamme d'instruments primée Tektronix MSO/DPO. Cette interface facile à utiliser permet d'accéder rapidement à toutes les fonctions de l'oscilloscope et comporte la fonction "Pan & Zoom" haute résolution qui affiche encore plus de détails des signaux avec une résolution jusqu'à 10 fois supérieure à la résolution normale.

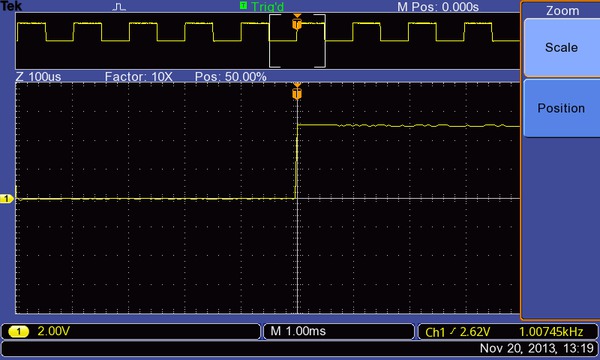

Le zoom affiche des détails d'un événement en agrandissant jusqu'à 10 fois la vue normale.
Précision numérique pour des mesures précises

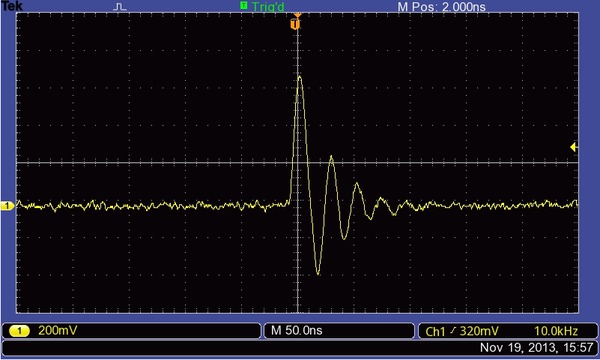

Avec une bande passante atteignant 200 MHz, une fréquence d'échantillonnage maximale de 2 G.éch./s et une précision de 3 % sur les mesures verticales, l'oscilloscope TBS1000B affiche tous les détails de vos signaux. La technologie d'échantillonnage exclusive Tektronix ne laisse la place à aucun compromis ; vous obtiendrez à tout moment la fréquence d'échantillonnage voulue sur toutes les voies avec un suréchantillonnage minimal 10X. Les performances d'échantillonnage ne diminuent pas lorsque vous modifiez les réglages sur l'axe horizontal ou utilisez plusieurs voies : vous voyez les véritables caractéristiques de vos signaux.
Affichez tous les détails invisibles aux autres oscilloscopes grâce à l'échantillonnage numérique en temps réel exclusif à Tektronix.
Outils essentiels pour dépanner votre appareil
L'oscilloscope TBS1000B est fourni en standard avec divers déclencheurs sophistiqués utilisés pour déboguer les circuits complexes actuels. La souplesse des options d'utilisation des fronts montants et descendants, des largeurs d'impulsions et des déclenchements vidéo permet aux utilisateurs d'isoler rapidement les signaux intéressants.

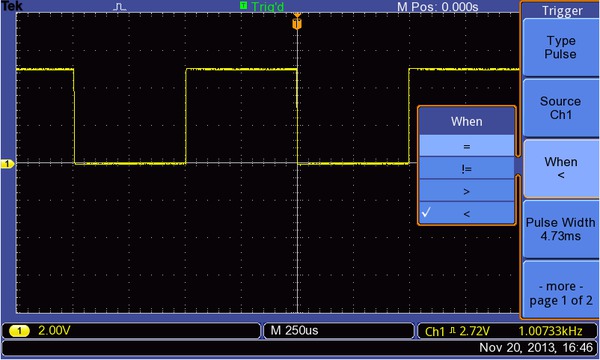

Le déclenchement sur impulsion capture facilement les événements importants.
Lorsque les signaux sont capturés, l'oscilloscope TBS1000B offre des fonctions avancées de calcul et de mesure des signaux qui permettent d'évaluer facilement leur qualité. Les utilisateurs peuvent ajouter, soustraire et multiplier rapidement des signaux ou utiliser une des 34 mesures automatiques pour le calcul fiable et rapide des caractéristiques importantes des signaux (ex. fréquence, temps de montée ou suroscillation).

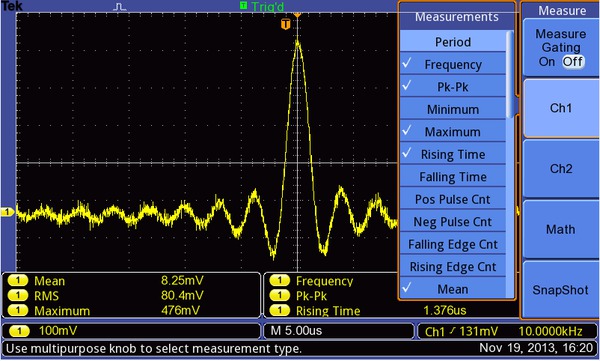

Analysez rapidement les signaux avec les 34 mesures automatiques standard.
Un bouton dédié sur la face avant permet d'accéder rapidement à la fonction FFT qui affiche simultanément les signaux dans les domaines fréquentiel et temporel : la relation entre les signaux et les résultats de la Transformée de Fourier (FFT) sont instantanément visibles.

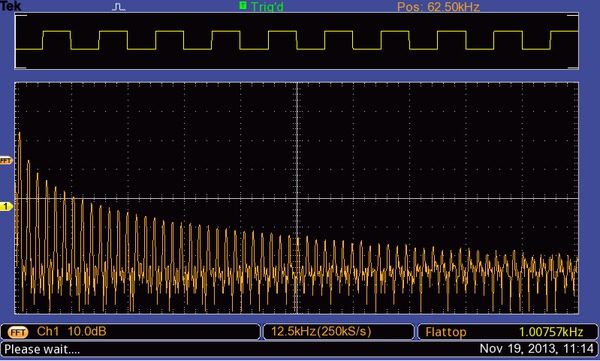

Effectuez rapidement une Transformée de Fourier grâce au bouton dédié sur la face avant.
Pour des mesures de fréquences précises, l'oscilloscope TBS1000B est également fourni avec des fréquencemètres intégrés sur 2 voies. La commande indépendante du niveau de déclenchement de chaque compteur permet de surveiller simultanément deux fréquences différentes des signaux.

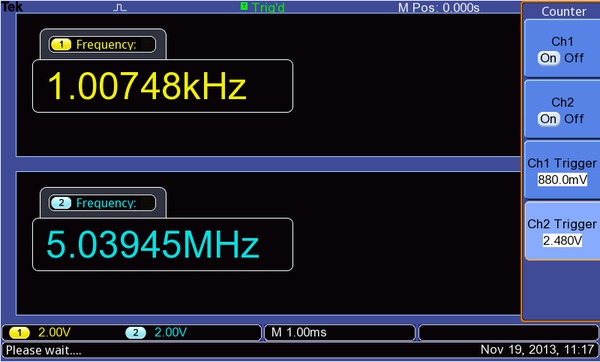

Des fréquencemètres 2 voies affichant 6 chiffres sont fournis en standard sur tous les modèles TBS1000.
Outils complets d'analyse et de supervision
Les défauts intermittent peuvent être difficiles à évaluer, tout simplement parce qu'ils ne sont pas assez périodiques et donc difficiles à capturer. En traçant des graphiques de mesures sur de longues périodes, la fonction TrendPlot™ facilite leur recherche. Sélectionnez le type de mesure à capturer sur une voie ou les deux et configurez l'oscilloscope pour surveiller en permanence ces mesures, tracer les données à l'écran et enregistrer simultanément les informations sur une clé USB. En fonction de la configuration de l'oscilloscope, vous pouvez capturer les données pendant quelques minutes, quelques heures et même sur plusieurs jours : la seule limite est imposée par la clé USB.

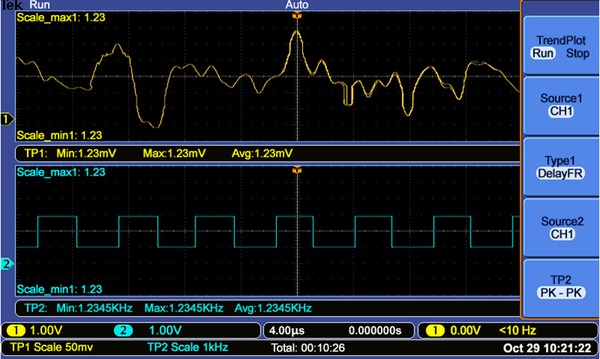

Pour rechercher des défauts intermittents, la fonction TrendPlot ™ surveille les mesures sur de longues périodes.
Souvent, seul le résultat Réussite/Échec est nécessaire pour déterminer si un signal est correct. La fonction Test des valeurs limites s'en charge. Vous pouvez configurer l'oscilloscope pour surveiller automatiquement les signaux d'une source et envoyer les résultats de réussite ou d'échec en déterminant si le signal d'entrée se trouve dans les tolérances prédéfinies. Avec cette fonction du modèle TBS1000B, les utilisateurs peuvent créer des modèles d'après un ou deux signaux de référence indépendants, ce qui procure une souplesse supplémentaire lorsqu'il s'agit de créer des masques pour des signaux complexes. Si une panne est détectée, il est possible de déclencher un ensemble d'actions données entre autres : arrêt de l'acquisition du signal, suspension des fonctions de test des limites, enregistrement d'une copie d'écran du signal défectueux, ou toute combinaison de ces actions.

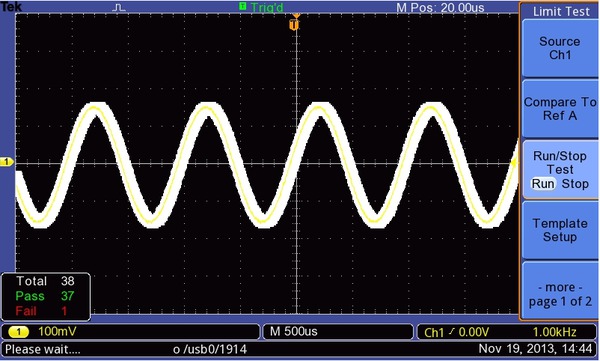

Le test des valeurs limites retourne un résultat de type réussite/échec en comparant rapidement le signal d'entrée déclenché avec un modèle défini par l'utilisateur.
Souplesse du transfert de données
Le port hôte USB de la face avant permet de sauvegarder vos réglages de l'instrument, des copies d'écran et des données des signaux sur un périphérique mémoire USB. Ce port se charge de la consignation/journalisation des données qui permet de configurer l'oscilloscope afin de sauvegarder des signaux déclenchés définis par l'utilisateur sur un périphérique de stockage USB pendant 24 heures maximum. Vous pouvez également sélectionner l'option « Infini » pour une surveillance continue des signaux. Dans le mode infini, vous pouvez enregistrer vos signaux déclenchés dans un périphérique externe de stockage USB sans limitation de durée jusqu'à ce que la mémoire du périphérique soit pleine. L'oscilloscope vous invite alors à introduire un autre périphérique de stockage USB pour continuer la sauvegarde des signaux.

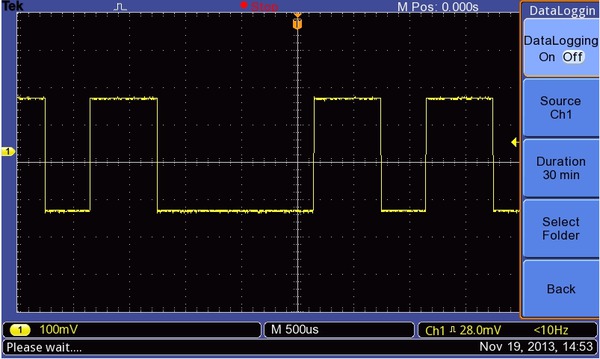

La consignation des données sauvegarde automatiquement les signaux déclenchés.
Conçu pour simplifier votre travail
La simplicité d'utilisation, ainsi que le fonctionnement ergonomique des outils Tektronix, se retrouvent dans les oscilloscopes TBS1000B.
Utilisation intuitive
L'interface utilisateur intuitive, avec commandes verticales dédiées par voie, réglage automatique et détermination automatique de la gamme, facilite l'utilisation de ces instruments : le temps d'apprentissage est réduit et l'efficacité améliorée.
Efficace à tout moment, là où vous en avez besoin

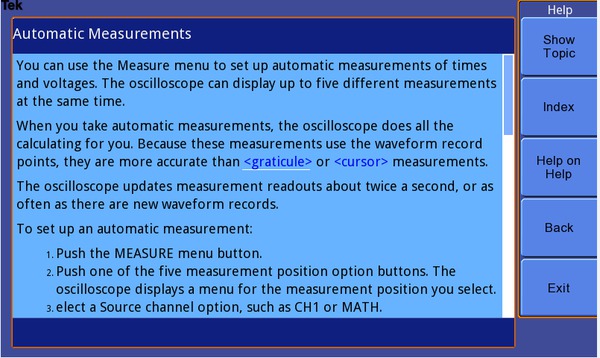

Le menu d'aide intégré fournit des informations importantes sur les caractéristiques et les fonctions de votre oscilloscope. L'aide est fournie dans la même langue que l'interface utilisateur.
L'aide contextuelle fournit des informations importantes sur la tâche en cours.
Performances fiables
Outre un service et un support à la pointe du marché, tous les oscilloscopes TBS1000B sont garantis 5 ans de série.
Caractéristiques
Toutes les caractéristiques sont garanties, sauf indication contraire. Toutes les caractéristiques s’appliquent à tous les modèles, sauf indication contraire.
Présentation du modèle
| TBS1032B 1 | TBS1052B | TBS1072B | TBS1102B | TBS1152B | TBS1202B | |
|---|---|---|---|---|---|---|
| Bande passante | 30 MHz | 50 MHz | 70 MHz | 100 MHz | 150 MHz | 200 MHz |
| Voies | 2 | 2 | 2 | 2 | 2 | 2 |
| Fréquence d'échantillonnage sur chaque voie | 500 M éch./s | 1,0 G.éch./s | 1,0 G.éch./s | 2,0 G.éch./s | 2,0 G.éch./s | 2,0 G.éch./s |
| Longueur d'enregistrement | 2,5 k points pour toutes les bases de temps | |||||
Axe vertical – Voies analogiques
- Résolution verticale
- 8 bits
- Plage de sensibilité d'entrée
- 2 mV à 5 V/div sur tous les modèles avec étalonnage fin
- Précision du gain CC
- ±3 % de 10 mV/div à 5 V/div
- Tension d'entrée maximale
- 300 Veff CAT II ; ramené à 20 dB/décade au-dessus de 100 kHz à 13 Vc-c C.A. à 3 MHz et au-delà
- Plage de décalages
2 mV à 200 mV/div ±1,8 V
>200 mV à 5 V/div : ±45 V
- Bande passante limite
- 20 MHz
- Couplage d'entrée
- CA, CC, masse
- Impédance d'entrée
- 1 MΩ en parallèle avec 20 pF
- Zoom vertical
- Agrandit ou réduit verticalement un signal actif ou figé
Axe horizontal — Voies analogiques
- Plage de la base de temps
- Modèle 30 MHz1
- 10 ns à 50 s/div
- Modèles 50 MHz et 70 MHz
- 5 ns à 50 s/div
- Modèles 100 MHz, 150 Mhz et 200 MHz
- 2,5 ns à 50 s/div
- Précision de la base de temps
- 50 ppm
- Zoom horizontal
- Agrandit ou réduit horizontalement un signal actif ou figé
Ports d'entrée/sortie
- Interface USB
- Le port USB hôte sur la face avant prend en charge les lecteurs flash USB.
- Interface GPIB
- Option
Stockage des données
- Mémoire non volatile
- Affichage du signal de référence
- Signaux de référence 2,5 k.points
- Stockage des signaux sans clé USB
- 2.5 k.points
- Capacité maximale de la clé USB
- 64 GB
- Stockage des signaux avec une clé USB
- Plus de 96 signaux de référence pour 8 Mo
- Configurations sans clé USB
- 10 configurations sur la face avant
- Configurations avec une clé USB
- Plus de 4 000 configurations sur la face avant pour 8 Mo
- Copies d'écrans avec une clé USB
- Plus de 128 copies d'écran pour 8 Mo (le nombre d'images dépend du format de fichier sélectionné)
- Sauvegarde totale avec une clé USB
- Plus de 12 opérations de sauvegarde totale pour 8 Mo
Une seule opération de sauvegarde totale crée 3 à 9 fichiers (configuration, image, plus un fichier pour chaque signal affiché)
Système d'acquisition
- Modes d'acquisition
- Détection de crête
- Fréquence élevée et capture de parasites aléatoires. Capture les parasites étroits de 12 ns (typique) pour tous les paramètres de la base de temps, de 5 µs/div à 50 s/div.
- Échantillonnage
- Données d'échantillonnage uniquement
- Calcul de la moyenne
- Signal moyenné, à sélectionner : 4, 16, 64, 128
- Séquence unique
- Utilisez le bouton Séq. unique pour capturer une séquence d'acquisition à déclenchement unique.
- Défilement
- Lors de l'acquisition, les réglages de la base de temps sont >100 ms/div
Système de déclenchement
- Entrée de déclenchement externe
- Sur tous les modèles
- Modes de déclenchement
- Automatique, normal et séquence unique
- Types de déclenchement
- Front (montant/ descendant)
- Déclenchement classique défini par le niveau. Pente négative ou positive sur n'importe quelle voie. Choix de couplage : CA, CC, rejet bruit, rejet HF, rejet LF
- Vidéo
- Déclenchement sur toutes les lignes ou sur une seule, paire/impaire ou toutes les trames de la vidéo composite ou d'après les normes de diffusion (NTSC, PAL, SECAM)
- Largeur des impulsions (ou parasite)
- Déclenchement sur une impulsion moins large, plus large, égale ou différente d'une limite de temps comprise entre 33 ns et 10 s.
- Trigger source (Source de déclenchem.)
- Modèles 2 voies : Voie1, Voie2, Ext, Ext/5, ligne secteur
- Affichage des déclenchements
- Affiche le signal de déclenchement lorsque le bouton d'affichage des déclenchements est enfoncé.
- Mesure de la fréquence du signal de déclenchement
- Mesure la fréquence de la source de déclenchement.
Mesures de signal
- Curseurs
- Types
- Amplitude, temps
- Mesures
- ΔT, 1/ΔT, ΔV
- Mesures automatiques
Période, fréquence, largeur positive, largeur négative, temps de montée, temps de descente, maximum, minimum, crête/crête, moyenne, efficace, cycle efficace, curseur efficace, phase, nb impulsions pos., nb impulsions négatives, nb fronts montants, nb fronts descendants, rapport de cycle positif, rapport de cycle négatif, amplitude, moyenne sur un cycle, moyenne curseur, largeur salve, suroscillation positive, suroscillation négative, surface, surface cycle, haut, bas, retard RR, retard RF, retard FR, retard FF
Opération math sur les signaux
- Arithmétique
- Addition, soustraction, multiplication
- Fonctions mathématiques
- FFT
- FFT
- Fenêtres : Hanning, Flat Top, rectangulaire
- Sources
- Modèles 2 voies : Voie1 - Voie2, Voie2 - Voie1, Voie1 + Voie2, Voie1 × Voie2
Réglage automatique
- Menu Autoset
- Un seul bouton, configuration automatique de toutes les voies pour les paramètres de déclenchement et les paramètres verticaux et horizontaux, avec annulation du réglage automatique.
- Signal carré
- Cycle unique, multicycle, front montant ou descendant
- Signal sinusoïdal
- Cycle unique, multicycle, spectre FFT
- Vidéo (NTSC, PAL, SECAM)
- Champ : Ligne Tous, Impairs ou
Plage automatique
- Ajustez automatiquement les réglages verticaux et/ou horizontaux de l'oscilloscope lors du déplacement de la sonde d'un point à un autre ou lorsque le signal présente de grandes variations.
Compteur de fréquences
- Résolution
- 6 chiffres
- Précision (typique)
- + 51 ppm y compris toutes les erreurs de fréquence de référence et +1 erreur de comptage
- Plage de fréquences
- Couplée CA, 10 Hz au minimum jusqu'à la bande passante nominale
- Source du signal du compteur de fréquences
Source de déclenchement sur largeur d'impulsion ou sur front
Le fréquencemètre de fréquences mesure en permanence la source de déclenchement sélectionnée dans les modes Largeur d'impulsion ou Front, y compris lorsque l'acquisition est interrompue sur l'oscilloscope en raison de modifications du mode d'exécution ou lorsque l'acquisition d'un événement monocoup est terminée.
Le compteur de fréquences ne mesure pas les impulsions qui ne sont pas considérées comme de véritables événements de déclenchement.
Mode Largeur d'impulsion : L'oscilloscope compte les impulsions considérées comme des événements de déclenchement et ayant une amplitude suffisante dans la fenêtre de mesure de 250 ms, telles que les impulsions étroites dans un train d'impulsion MLI s'il est défini en mode « < » et si la limite est définie avec une valeur relativement faible.
Mode Déclenchement sur front : L'oscilloscope compte toutes les impulsions d'amplitude suffisante.
- Voies
- 2 voies
Système d'affichage
- Interpolation
- Sinus(x)/x
- Styles de signaux
- Points, vecteurs
- Persistance
- Arrêt, 1 s, 2 s, 5 s, infinie
- Format
- YT et XY
Source d'alimentation
- Tension de la source d'alimentation
- 100 à 240 V ±10 %
- Fréquence de la source d'alimentation
- 100 V à 240 V
- 50 Hz à 60 Hz
- 115 V
- 400 Hz ±10%
- Consommation électrique
- 30 W maximum
Caractéristiques physiques
- Dimensions
mm po Hauteur 158,0 6,22 Largeur 326,3 12,85 Profondeur 124,2 4,89
- Dimensions à l'expédition
mm po Hauteur 266,7 10,5 Largeur 476,2 18,75 Profondeur 228,6 9,0
- Poids
kg livres Appareil uniquement 2,0 4,3 avec accessoires 2,2 4,9
- Montage en rack RM2000B
mm po Largeur 482,6 19,0 Hauteur 177,8 7,0 Profondeur 108,0 4,25
Environnement
- Température
- En fonctionnement
- 0 à +50 ºC
- Hors fonctionnement
- -40 à +71 ºC
- Humidité
- En fonctionnement et hors fonctionnement
85% d'humidité relative max. à +40°C maxi
Humidité relative maxi : 45 % à +50°C
- Altitude
- En fonctionnement et hors fonctionnement
- Jusqu'à 3 000 m
- Réglementation
- Compatibilité électromagnétique
- Conforme à la directive 2004/108/CE, EN 61326-2-1 Catégorie A ; aux directives CEM australiennes
- Sécurité
- UL61010-1:2004, CSA22.2 No. 61010-1:2004, EN61010-1:2001, IEC61010-1:2001
Informations de commande
Modèles
- TBS1032B1
30 MHz, 2 voies, 500 M.éch./s, TFT DSO
- TBS1052B
50 MHz, 2 voies, 1 G.éch./s, TFT DSO
- TBS1072B
70 MHz, 2 voies, 1 G.éch./s, TFT DSO
- TBS1102B
100 MHz, 2 voies, 2 G.éch./s, TFT DSO
- TBS1152B
150 MHz, 2 voies, 2 G.éch./s, TFT DSO
- TBS1202B
200 MHz, 2 voies, 2 G.éch./s, TFT DSO
1Disponible seulement en Amérique du Nord et en Europe.
Langues en option
- Option L1
- Face avant en Français
- Option L2
- Face avant en Italien
- Option L3
- Face avant en Allemand
- Option L4
- Face avant en Espagnol
- Option L5
- Face avant en japonais 1
- Option L6
- Face avant en Portugais
- Option L7
- Face avant en chinois simplifié1
- Option L8
- Face avant en chinois traditionnel1
- Option L9
- Face avant en coréen1
- Option L10
- Face avant en Russe
1Non disponible avec le modèle TBS1032B.
Prises secteur - Options
Les options A3, A6, A10, A11 et A12 ne sont pas disponibles sur le modèle TBS1032B.
- Option A0
- Prise électrique Amérique du Nord (115 V, 60 Hz)
- Option A1
- Prise électrique universelle Europe (220 V, 50 Hz)
- Option A2
- Prise électrique Royaume-Uni (240 V, 50 Hz)
- Option A3
- Prise électrique Australie (240 V, 50 Hz)
- Option A5
- Prise électrique Suisse (220 V, 50 Hz)
- Option A6
- Prise électrique Japon (100 V, 50/60 Hz)
- Option A10
- Prise électrique Chine (50 Hz)
- Option A11
- Prise électrique Inde (50 Hz)
- Option A12
- Prise électrique Brésil (60 Hz)
- Option A99
- Pas de cordon d'alimentation
Services en option
- Option D1
- Rapport de données d'étalonnage
Les sondes et accessoires ne sont pas couverts par la garantie de l'oscilloscope et les offres de maintenance. Voir la fiche technique de chaque sonde et accessoire pour connaître leur garantie propre et les conditions d'étalonnage.
Sonde - Option
- TBS1XX2B P2220
- Remplace les sondes standard par les sondes P2220 (sondes de tension passives 200 MHz, atténuation 1x/ 10x)
Accessoires standard
| Accessoire | Description |
|---|---|
| Sondes passives, une par voie | TPP0051 : sonde passive 50MHz pour : TBS1032B1, TSB1052B |
| TPP0101 : sonde passive 100 MHz pour : TBS1072B, TBS1102B | |
| TPP0201 : sonde passive 200 MHz pour : TBS1152B, TBS1202B | |
| Cordon d'alimentation | (Spécifiez l'option de la prise) |
| NIM/NIST | Certificat d'étalonnage avec traçabilité |
| Documentation imprimée | Manuel d'installation et de sécurité |
| (Anglais, Japonais et Chinois simplifié) | |
| CD avec documentation pour le client | Documentation client avec guides manuels d'utilisation détaillés (Anglais, Français, Allemand, Italien, Japonais, Coréen, Portugais, Russe, Chinois simplifié, Espagnol, Chinois traditionnel) |
| Garantie 5 ans | Couvre les défauts de pièces et de main d'oeuvre pendant 5 ans, à l'exception des sondes et des accessoires. Les sondes et les accessoires ne sont pas couverts par la garantie de l'oscilloscope et les contrats de maintenance. Voir la fiche technique de chaque sonde et accessoire pour connaître leurs conditions de garantie et d'étalonnage |
1Disponible seulement en Amérique du Nord et en Europe.
Accessoires recommandés
| Accessoire | Description |
|---|---|
| TEK-USB-488 | Convertisseur GPIB/USB |
| AC2100 | Étui souple de transport de l'instrument |
| HCTEK4321 | Étui rigide en plastique de transport de l'instrument (nécessite l'étui AC2100) |
| RM2000B | Kit de montage en rack |
| 077-0444-xx | Manuel de programmation (en Anglais uniquement) |
| 077-0772-xx | Manuel d'entretien (uniquement en Anglais) |
| 174-4401-xx | Câble USB hôte vers périphérique - Longueur 1 mètre |
Sondes recommandées
| Sonde | Description |
|---|---|
| TPP0051 | Sonde passive 10X, bande passante 50 MHz |
| TPP0101 | Sonde passive 10X, bande passante 100 MHz |
| TPP0201 | Sonde passive 10X, bande passante 200 MHz |
| P2220 | Sonde passive 1X/10X, bande passante 200 MHz |
| P6101B | Sonde passive 1X (15 MHz, 300 Veff CAT II) |
| P6015A | Sonde passive haute tension 1000X (75 MHz) |
| P5100A | Sonde passive haute tension 100X (500 MHz). |
| P5200A | Sonde différentielle haute tension 50 MHz, 50X/500X |
| P6021A | Sonde de courant AC 15 A, 60 MHz |
| P6022 | Sonde de courant AC 6 A, 120 MHz |
| A621 | Sonde de courant AC 2 000 A, 5 à 50 kHz |
| A622 | Sonde de courant AC/DC, BNC, 100 A, 100 kHz |
| TCP303/TCPA300 | Sonde de courant/amplificateur AC/DC, BNC, 150 A, 15 MHz |
| TCP305A/TCPA300 | Sonde de courant/amplificateur AC/DC, BNC, 50 A, 50 MHz |
| TCP312A/TCPA300 | Sonde de courant/amplificateur AC/DC, BNC, 30 A, 100 MHz |
| TCP404XL/TCPA400 | Sonde de courant/amplificateur AC/DC, BNC, 500 A, 2 MHz |
Tektronix est certifié ISO 9001 et ISO 14001 par l'organisme de qualité SRI. Les produits sont conformes à la norme IEEE 488.1-1987, RS-232-C et aux codes et formats standard de Tektronix. 3GF-30004-5
