數位儲存示波器

TBS1000B 系列產品規格表

Tektronix 不再銷售此產品規格表上的產品。
檢視 Tektronix Encore 以取得檢修測試設備。
檢查這些產品的支援和保固狀態。

下載產品規格表
更多資訊

線上參閱：

TBS1000B 系列產品規格表

TBS1000B 數位儲存示波器系列，為您的輕巧設計提供了經濟實惠的效能。 TBS1000B 系列示波器提供了各種標準配置，包括USB連接功能、34 種自動量測、極限測試、資料記錄、頻率計數器、趨勢圖和即時線上說明功能表，可協助您以更少的時間完成更多工作。

主要效能規格

  • 200MHz、150 MHz、100 MHz、70 MHz、50 MHz 和 30 MHz1頻寬機型

  • 雙通道機型

  • 在所有通道上高達 2 GS/s 取樣率

  • 在所有通道上 2.5k 點記錄長度
  • 進階觸發包括脈衝寬度觸發和可選擇掃描線的視訊觸發

130 MHz 機型僅於北美和歐洲提供。

主要特點

  • 7 吋WVGA (800X480) 主動式 TFT 彩色顯示器

  • 34 種自動量測

  • 雙視窗 FFT，同時監測時域和頻域

  • 內建波形極限和 TrendPlot™ 測試

  • 雙通道頻率計數器
  • 縮放功能
  • 自動化的延伸資料記錄功能
  • 自動設定和自動調整範圍功能
  • 內建即時線上說明
  • 多語言使用者介面
  • 佔用空間小，重量輕 - 僅深 4.9 英寸（124 公釐）和重4.4磅（2 公斤）
連接性
  • 前面板上的 USB 2.0 主機連接埠可快速、輕鬆地儲存資料
  • 後面板上的 USB 2.0 裝置連接埠可輕鬆連接至 PC

查看訊號細節

若要正確地分析訊號，您必須確保可查看足夠的細節。 TBS1000B 標配了 7 吋高解析度 TFT 顯示器，可清楚檢視所有的訊號和關鍵的螢幕資訊； 而靈感來自於屢獲殊榮的 Tektronix MSO/DPO 系列儀器的使用者介面，更進一步提升了儀器的易用性。 此介面易於使用，可快速存取所有的示波器功能，並包括高解析度「取景與縮放」(Pan & Zoom) 功能，可放大至高達正常解析度的 10 倍，讓您查看更多的訊號細節。



縮放功能可放大至高達正常檢視的 10 倍，顯示事件的細節。

可提供準確量測的數位精度

TBS1000B 擁有高達 200 MHz 頻寬、2 GS/s 的最大取樣速率和 3% 的垂直測量準確度，可讓您查看訊號的細節。 利用 Tektronix 專有的取樣技術，不需任何妥協，在所有通道上隨時皆可進行 10 倍以上超取樣，讓您得到既定的即時取樣率。 改變水平設定或使用多個通道時，取樣效能並不會降低，這可讓您查看訊號的真實特性。



使用 Tektronix 專有的數位即時取樣功能來查看所有其他示波器可能會遺漏的細節。

疑難排解您裝置的關鍵工具

TBS1000B 示波器標配了多種進階的觸發功能，適用於除錯當今的複雜電路。 利用上升或下降邊緣、脈衝寬度和視訊觸發設定等的靈活選項，讓使用者能快速隔離感興趣的訊號。



脈衝觸發功能可以輕鬆地擷取關鍵事件。

一旦訊號擷取後，TBS1000B 還提供進階的數學運算和量測功能，使其易於評估的訊號品質。 使用者可對波形進行加、減和乘等作業，或使用 34 種自動量測中的任何一種方式快速、可靠地計算重要的訊號特性，如頻率、上升時間和過衝。



利用標配的 34 種自動量測快速地分析訊號。

專用的前面板按鈕可快速存取FFT功能，能夠同時顯示頻率和時域波形，提供了一個可查看訊號和FFT結果之間關係的便利方法。

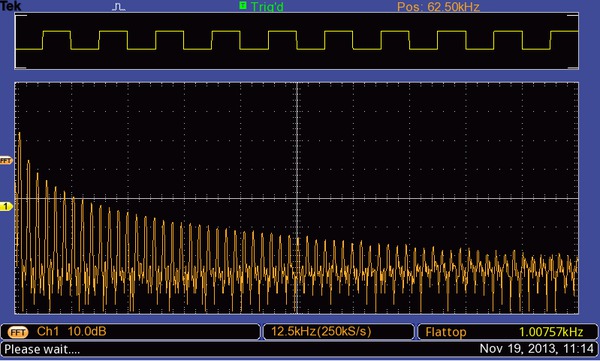

迅速利用專用的前面板按鈕執行 FFT。

為了進行準確的頻率量測，TBS1000B 還隨附了內建的雙通道頻率計數器。 每個計數器的觸發位準皆可獨立控制，提供了一種簡單的方法，可以同時監控兩種不同的訊號頻率。

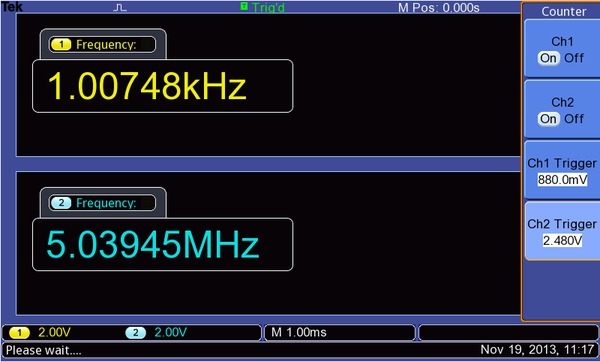

所有 TBS1000 機型均標配雙通道 - 6位數頻率計數器。

廣泛的監測和分析工具

間歇性的錯誤可能很難評估，因為這些錯誤並不會重複出現，往往使其難以擷取。 TrendPlot™ 功能可長時間繪製量測值，有助於發現這些錯誤。 選擇量測以擷取一或兩個通道，然後設定示波器以連續監視這些量測，在顯示幕上繪製資料，同時將資訊儲存至 USB 隨身碟。 根據示波器的設定，您可不限時間地擷取資料，不論是數分鐘、數小時，甚至數天；唯一的限制是隨身碟的大小。



TrendPlot ™ 功能可長時間監視量測，以發現間歇性錯誤。

通常，在確定訊號是否良好時，僅需要合格/不合格測試資料。 您可輕鬆使用 TBS1000B 極限測試功能來完成。 您可將示波器設為自動監測來源訊號，並透過評估擷取的波形是否落在預定的範圍內，以輸出合格或不合格結果。 TBS1000B 極限測試提供可讓使用者根據一或兩個獨立的參考波形來建立範本，在建立複雜訊號的遮罩時，能提供更大的靈活性。 若偵測到故障，即可觸發一系列的具體行動，包括：停止波形擷取、停止極限測試功能、儲存失敗波形的螢幕圖像，或上述行動的任意組合。



極限測試提供快速合格/不合格測試，可將任何已觸發的輸入訊號與使用者自訂的範例波形比較。

靈活的資料傳輸

前面板上的 USB 主機埠，讓您能夠立即儲存儀器設定、擷取螢幕畫面及波形資料。 此連接埠亦支援內建資料記錄功能，可讓您設定示波器，將使用者指定觸發的波形儲存到 USB 記憶體裝置（可儲存長達 24 小時的資料）。 您也可以選擇「Infinite」選項進行連續波形監測。 在 Infinite 模式中，您可將觸發波形儲存到外部的 USB 記憶體裝置，無須限制記錄長度，直到記憶體裝置滿為止， 示波器會引導您插入另一個 USB 記憶體裝置繼續儲存波形。

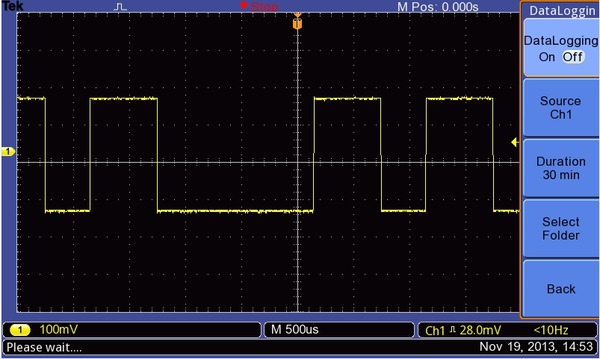

資料記錄能夠自動儲存已觸發的波形。

專業設計，讓您的工作更輕鬆

TBS1000B 系列示波器的設計不但方便操作，並且使用您所熟悉的 Tektronix 操作方式。

直覺式操作

直覺式的使用者介面上，每個通道都有專用的垂直控制項、自動設定和自動範圍調整功能，讓這些儀器方便操作、減少學習時間並提高操作效率。

隨時隨地為您提供協助

內建的「輔助說明」功能表可為您提供示波器特性及功能的重要資訊， 輔助說明所使用的語言與使用者介面的相同。



即時線上說明系統可針對您進行的作業提供重要資訊。

值得信賴的可靠效能

除了領導業界的服務與支援外，每個 TBS1000B 系列示波器還提供 5 年標準保固。

規格

除非另有註明，否則所有規格均有保證。除非另有註明，否則所有規格皆適用於所有機型。

機型概況
 TBS1032B 1 TBS1052B TBS1072B TBS1102B TBS1152B TBS1202B
頻寬 30 MHz 50 MHz 70 MHz 100 MHz 150 MHz 200 MHz
通道 2  2  2  2  2  2
每通道取樣速率 500 MS/秒 1.0 GS/s 1.0 GS/s 2 .0 GS/s 2 .0 GS/s 2 .0 GS/s
記錄長度 2.5K 點（全時基）
垂直系統 – 類比通道
垂直解析度
8 位元
輸入靈敏度範圍
所有機型皆為 2 mV 至 5 V/div (經校準微調後)
直流增益精確度
±3%，從 10 mV/div 至 5 V/div
最大輸入電壓
300 VRMS CAT II；在 20 dB/decade 下降超過 100 kHz 至 3 MHz 時為 13 Vp-p AC
偏移範圍

2 mV 至 200 mV/div：±1.8 V

>200 mV 至 5 V/div：±45 V

頻寬限制
20 MHz
輸入耦合
AC、DC、GND
輸入阻抗
1 MΩ 與 20 pF 平行
垂直縮放
垂直展開或壓縮顯示中的或已停止的波形
水平系統 — 類比通道
時基範圍
30 MHz 機型1
10 ns 至 50 s/div
50 MHz 和 70 MHz 機型
5 ns 至 50 s/div
100MHz、150MHz 和 200MHz 機型
2.5 ns 至 50 s/div
時基精確度
50 ppm
水平縮放
水平展開或壓縮顯示中的或已停止的波形
輸入/輸出埠
USB 介面
前面板 USB 主機埠支援 USB 隨身碟。
儀器後側的 USB 裝置埠可連接 PC。
GPIB 介面
選配
資料儲存
非揮發性儲存
參考波形顯示
2.5K 點參考波形
無 USB 隨身碟的波形
2.5K 點
最大的 USB 隨身碟大小
64 GB
使用 USB 隨身碟的波形儲存
每 8 MB 有 96（或以上）個參考波形
無 USB 隨身碟的設定
10 種前面板設定
使用 USB 隨身碟的設定
每 8 MB有 4000（或以上）種前面板設定
使用 USB 隨身碟的螢幕影像
每 8 MB有 128 個以上的螢幕影像（圖像的數量取決於所選檔案格式）
使用 USB 隨身碟的「全部儲存」
每 8 MB 有 12 個以上的「全部儲存」操作

單一的「全部儲存」操作會建立 3 到 9 個檔案（設定、影像，加上每個顯示的波形一個檔案）

擷取系統
擷取模式
峰值檢測
高頻率和隨機突波擷取。以 5 μs/div 至 50 s/div 的所有時基設定擷取的突波最窄為 12 ns (典型值)
取樣
僅限取樣資料
平均：
平均波形，可選擇： 4, 16, 64, 128
單一順序
使用單一序列按鈕擷取單一觸發擷取序列
捲軸
擷取時基設定為 >100 ms/div。
觸發系統
外部觸發輸入
所有機型均具備
觸發模式
自動、一般、單一序列
觸發類型
邊緣 (上升/下降)
傳統的位準式觸發。觸發任何通道上的正斜率或負斜率。搭配選項：交流、直流、雜訊排斥、高頻排斥、低頻排斥
視訊
針對所有掃描線或個別掃描線、奇數/偶數或所有複合視訊的圖場、廣播標準（NTSC、PAL、SECAM）進行觸發
脈波寬度（或突波）
脈波寬度小於、大於、等於或不等於可選時限（33 ns 至 10 s）時觸發
觸發源
雙通道機型：CH1、CH2、Ext、Ext/5、AC 線
觸發檢視
按下「觸發檢視」鈕時會顯示觸發訊號。
觸發訊號頻率讀數
提供觸發源的頻率讀數。
波形量測
游標
類型
振幅、時間
量測
ΔT、1/ΔT、ΔV
自動量測

週期、頻率、正寬度、負寬度、上升時間、下降時間、最大、最小、峰對峰、平均值、均方值週期均方值、游標均方值、相位、正脈波計數、負脈波計數、上升邊緣計數、下降邊緣計數、正工作週期、負工作週期、振幅、週期均方值、游標均方值、資料組寬度、正過激量、負過激量、區域、週期區域、高、低、延遲 RF、延遲 FR、延遲 FF

波形數學
代數
加、減、乘
數學函數
FFT
FFT
視窗：Hanning、Flat Top、Rectangular
2048 個取樣點
訊號源
雙通道機型：CH1 - CH2、CH2 - CH1、CH1 + CH2、CH1 × CH2
自動設定

「自動設定」選單
單一按鈕，自動設定所有垂直、水平和觸發系統的所有通道，可復原自動設定
方波
單週期、多週期、上升或下降邊緣
正弦波
單週期、多週期、FFT 頻譜
視訊 (NTSC、PAL、SECAM)
圖場：所有、奇數或偶數
掃描線：所有或可選取掃描線數
自動設定範圍
當探棒從某個點移至另一點、或訊號呈現大幅變更時，系統會自動調整垂直和/或水平示波器設定。
頻率計數器
解析度
6 位
準確性（典型）
百萬分之51 (PPM)，包括所有的頻率參考誤差和1個計數錯誤
頻率範圍
交流耦合，從最小 10 Hz 到額定頻寬
頻率計數器訊號來源

脈衝寬度或邊緣選擇的觸發源

頻率計數器量測在脈衝寬度和邊緣模式中任何時間的選定觸發源，包括當示波器擷取因執行狀態改變而停止，或單次事件擷取已完成。

頻率計數器僅會量測符合合格觸發事件的脈衝。

脈衝寬度模式： 計數在 250 ms 量測視窗內具有足夠幅值、符合可觸發事件的所有脈衝 (例如：在 PWM 脈衝序列中，若設為「<」模式和限制設為相對小的數字，即為所有的窄脈衝)。

邊緣觸發模式：計數具有足夠幅值的所有脈衝。

通道
2 個通道
顯示器系統
內插法
Sin(x)/x
波形樣式
點、向量
餘暉
關閉、1 s、2 s、5 s、無限
格式
YT 和 XY
電源
電源電壓
100 至 240 V ±10%
電源頻率
100 V 至 240 V
50 Hz 至 60 Hz
115 V
400 Hz ±10%
功率消耗
最高 30 W
外觀特性
尺寸
 公分 英吋
高 158.0  6.22
寬 326.3  12.85
深 124.2  4.89
裝運尺寸
 公分 英吋
高 266.7  10.5
寬 476.2  18.75
深 228.6  9.0
重量
 公斤 磅
儀器淨重 2.0  4.3
...含配件 2.2  4.9
RM2000B 機架安裝
 公分 吋
寬 482.6  19.0
高 177.8  7.0
深 108.0  4.25
環境
溫度
操作中
0 至 +50 ºC
非操作中
–40 至 +71 ºC
濕度
操作中和非操作中

+40 ºC 以下高達 85% RH

+50 ºC 以下高達 45% RH

海拔高度
操作中和非操作中
最高 3,000 公尺 (9,843 呎)
法規
電磁相容性
符合指令 2004/108/EC、EN 61326-2-1 Class A；澳洲 EMC 架構
安全性
UL61010-1:2004、CSA22.2 No. 61010-1:2004、EN61010-1:2001、IEC61010-1:2001

訂購資訊

機型
TBS1032B 1

30 MHz，雙通道，500 MS/秒，TFT DSO

TBS1052B

50 MHz，2 通道，1 GS/s，TFT DSO

TBS1072B

70 MHz，2 通道，1 GS/s，TFT DSO

TBS1102B

100 MHz，2 通道，2 GS/s，TFT DSO

TBS1152B

150 MHz，2 通道，2 GS/s，TFT DSO

TBS1202B

200 MHz，2 通道，2 GS/s，TFT DSO

1僅於北美和歐洲提供。

語言選配
選項 L1
法文面板
選項 L2
義大利面板
選項 L3
德文面板
選項 L4
西班牙語面板
選項 L5
日文面板 1
選項 L6
葡萄牙文面板
選項 L7
簡體中文面板1
選項 L8
繁體中文面板1
選項 L9
韓文面板1
選項 L10
俄文面板

1TBS1032B 機型不提供。

電源插頭選項

TBS1032B 機型不提供選項 A3、A6、A10、A11 和 A12。

選配A0
北美電源插頭 (115 V，60 Hz)
選配A1
歐洲通用電源插頭 (220 V，50 Hz)
選配A2
英國電源插頭 (240 V，50 Hz)
選配A3
澳洲電源插頭 (240 V，50 Hz)
選配A5
瑞士電源插頭 (220 V，50 Hz)
選配A6
日本電源插頭 (100 V、50/60 Hz)
選配A10
中國電源插頭 (50 Hz)
選配A11
印度電源插頭 (50 Hz)
選配A12
巴西電源插頭 (60 Hz)
選配A99
無電源線
服務選項
選配D1
校準數據報告

探棒與附件不包括在示波器保固和服務範圍內。 請參閱各探棒和附件機型的產品規格表，以瞭解其獨特的保固和校驗項目。

探棒選項
TBS1XX2B P2220
使用 P2220 探棒取代標準探棒（200 MHz 被動式電壓探頭，具 1X/10 倍衰減）
標準配件
配件 說明
被動式探棒，每個通道一個 TPP0051：50MHz 被動式探棒：TBS1032B1、TBS1052B
TPP0101：100 MHz 被動式探棒：TBS1072B、TBS1102B
TPP0201：200 MHz 被動式探棒：TBS1152B、TBS1202B
電源線 （請註明選用的插頭）
NIM/NIST 可溯源的校驗證書
印刷文件 安裝和安全手冊
（英文、日文和簡體中文）
包含客戶說明文件的 CD 客戶說明文件，包括詳細的使用者手冊（英文、法文、德文、義大利文、日文、韓文、葡萄牙文、俄文、簡體中文、西班牙文、繁體中文）
5 年保固 包括人工和零件瑕疵（含材料和製作品）的 5 年保固服務，但不包括探棒和配件 (探棒與附件不包括在示波器保固和服務範圍內。請參閱各探棒和附件機型的產品規格表，以瞭解其獨特的保固和校驗項目）

1僅於北美和歐洲提供。

建議配件
配件說明
TEK-USB-488GPIB 至 USB 轉換器
AC2100儀器用的軟質提袋
HCTEK4321儀器用的硬質塑膠提箱 (需要 AC2100)
RM2000B機架安裝套件
077-0444-xx程式設計師手冊 – 僅限英文
077-0772-xx服務手冊 – 僅限英文
174-4401-xxUSB 主機埠至裝置纜線 (3 英尺)
建議探棒
探棒說明
TPP0051 10X 被動式探棒，50 MHz 頻寬
TPP0101 10X 被動式探棒，100 MHz 頻寬
TPP0201 10X 被動式探棒，200 MHz 頻寬
P2220 1X/10X 被動式探棒，200 MHz 頻寬
P6101B 1X 被動式探棒 (15 MHz，300 VRMS CAT II 等級)
P6015A 1000X 高壓被動式探棒 (75 MHz)
P5100A 100X 高壓被動式探棒 (500 MHz)
P5200A 50 MHz，50X/500X 直流增益準確度
P6021A 15 A，60 MHz 交流電流探棒
P6022 6 A，120 MHz 交流電流探棒
A621 2000 A，5 至 50 kHz 交流電流探棒
A622 100 A，100 kHz 交流/直流電流探棒/BNC
TCP303/TCPA300 150 A，15 MHz 交流/直流電流探棒/放大器
TCP305A/TCPA300 50 A，50 MHz 交流/直流電流探棒/放大器
TCP312A/TCPA300 30 A，100 MHz 交流/直流電流探棒/放大器
TCP404XL/TCPA400 500 A，2 MHz 交流/直流電流探棒/放大器
  		• Tektronix 通過 SRI 品質體系認證機構進行的 ISO 9001 和 ISO 14001 品質認證。
    		產品符合 IEEE 標準 488.1-1987、RS-232-C 與 Tektronix 標準代碼與格式。


    3GT-30004-5
