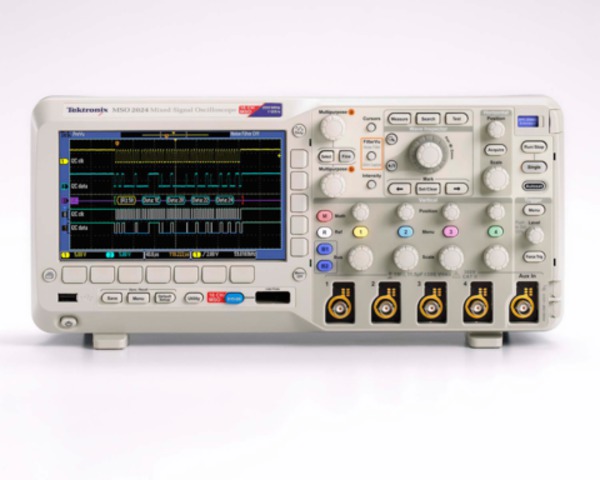

混合訊號示波器

規格

除非另有註明，否則所有規格均有保證。除非另有註明，否則所有規格皆適用於所有機型。

機型概要

¹所有機型頻寬：2 mV/div 時為 20 MHz。

垂直系統類比通道

垂直解析度

8 位元

通道對通道隔離

(相等垂直刻度下的任兩個通道)

MSO2002B、DPO2002B、MSO2004B、DPO2004B	MSO2012B、DPO2012B、MSO2014B、DPO2014B	MSO2022B、DPO2022B、MSO2024B、DPO2024B
≤70 MHz 時 ≥100:1	≤100 MHz 時 ≥100:1	≤200 MHz 時為 100:1

偏移範圍

伏特/格設定	偏移範圍
	1 MΩ 輸入
2 mV/div 至 200 mV/div	±1 V
>200 mV/div 至 5 V/div	±25V

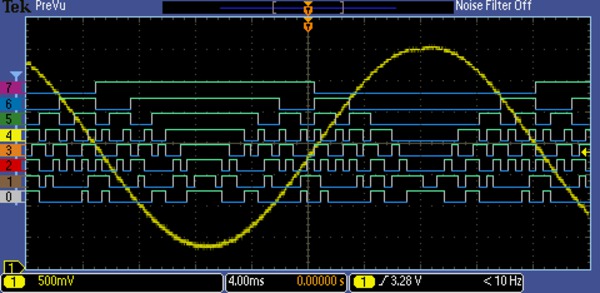

垂直系統數位通道

輸入通道

16 個數位通道 (D15 到 D0)

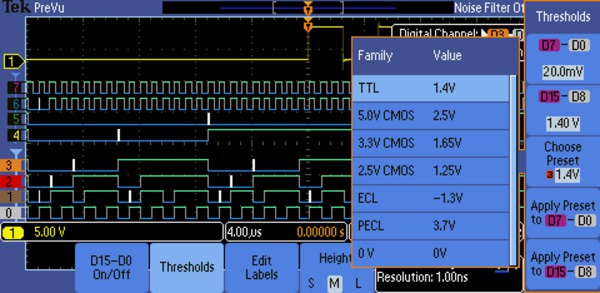

臨界值

8 通道群組界值

臨界值選擇

TTL、CMOS、ECL、PECL、使用者定義

使用者定義臨界值範圍

±20 V

臨界值準確度

±[100 mV + 臨界值設定的 3%]

最大輸入電壓

± 40 V

輸入動態範圍

80 V_pk-pk (取決於臨界值設定)

最小電壓擺幅

500 mV_p-p

輸入電阻

101 kΩ

探棒負載

8 pF

垂直解析度

1  位元

水平系統類比通道

以最高取樣率擷取時的最大持續時間 (所有通道)

1 ms

時基範圍

200 MHz 機型：2ns 至 100s

70、100 MHz 機型：4ns 至 100s

時基延遲時間範圍

-10 分格至 5000 s

通道對通道偏移校正範圍

±100 ns

時基準確度

任何 ≥1 ms 的間隔上皆為 ±25 ppm

水平系統數位通道

最大取樣率 (主要)

使用 D7 - D0 中任一通道時	使用 D8 - D15 中任一通道時
1 GS/秒 (1 ns 解析度)	500 MS/秒 (2 ns 解析度)

最大記錄長度 (主要，所有通道)

1 M 點

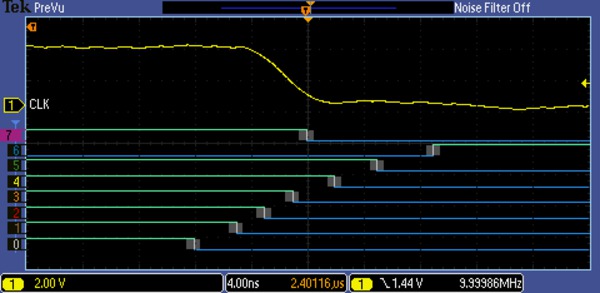

最小可偵測脈波寬度

5 ns

通道至通道偏移

2 ns 典型值

觸發系統

觸發模式

自動、正常與單次

觸發耦合

直流、高頻排斥 (衰減 >85 kHz)、低頻排斥 (衰減 <65 kHz)、雜訊排斥 (降低靈敏度)

觸發延遲範圍

20 ns 至 8 s

觸發靈敏度，典型值

觸發源	靈敏度
內部直流耦合	0.4 格，直流至 50 MHz 0.6 格，> 50 MHz 至 100 MHz 0.8 格，> 100 MHz to 200 MHz
外部 (輔助輸入)	200 mV，直流至 100 MHz，1X 衰減

觸發位準範圍

任何輸入通道

距螢幕中央 ±4.92 格

輔助輸入 (外部觸發)

±6.25 V，1X 衰減

±12.5 V，10X 衰減

觸發類型

邊緣

任一通道或前面板輔助輸入上的正或負斜率。耦合包括直流、交流、高頻排斥、低頻排斥和雜訊排斥。

脈波寬度

大於 (>)、小於 (<)、等於 (=)、不等於 (≠) 特定時段，或該範圍內/外的正或負脈波寬度觸發。

矮波

在穿越第一臨界值，但未在再次穿越第一臨界值之前穿越第二臨界值的脈波上觸發。

邏輯

通道的任何邏輯碼型發生錯誤或持續維持準確一段時間後的觸發，可以使用任何輸入做為時脈，尋找時脈邊緣上的碼型。針對所有定義為 High、Low 或 Don’t Care 的輸入通道而指定的碼型 (AND、NAND)。

設定與保持

任一類比與數位輸入通道的時脈和資料之間出現設定時間與保持時間違反時觸發。

上升/下降時間

脈波邊緣速率高於或低於指定值時觸發。斜率可為正、負或任一。

視訊

NTSC、PAL 及 SECAM 視訊訊號的所有掃描線、奇數、偶數或所有圖場觸發。

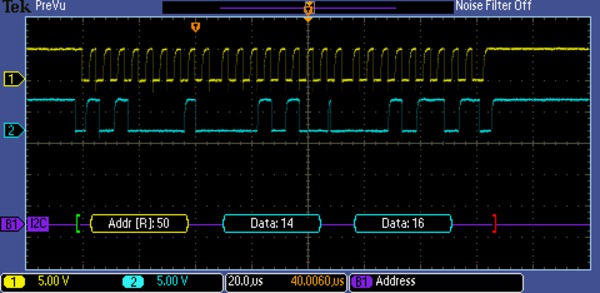

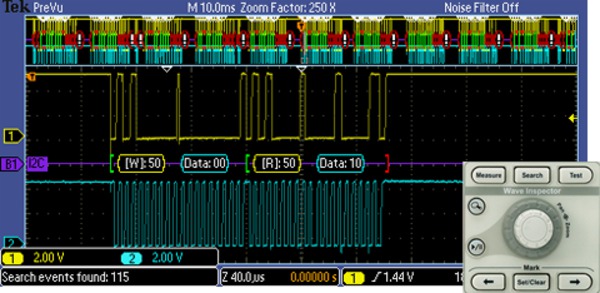

I²C (選配)

I²C 匯流排上的 Start (起始)、Repeated Start (重複起始)、Stop (停止)、Missing ACK (ACK 遺失)、Address (位址，7 或 10 位元)、Data (資料) 或 Address and Data (位址和資料) 觸發，高達 3.4 Mb/秒。

SPI (選配)

SPI 匯流排上的 SS、MOSI、MISO 或 MOSI and MISO (MOSI 和 MISO) 觸發，高達 10.0 Mb/秒。

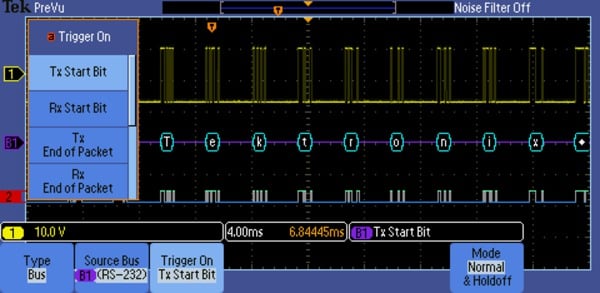

RS-232/422/485/UART (選配)

Tx Start Bit (Tx 起始位元)、Rx Start Bit (Rx 起始位元)、Tx End of Packet (Tx 封包結束)、Rx End of Packet (Rx 封包結束)、Tx Data (Tx 資料)、Rx Data (Rx 資料)、Tx Parity Error (Tx 同位檢查錯誤) 及 Rx Parity Error (Rx 同位檢查錯誤) 觸發，高達 10 Mb/秒。

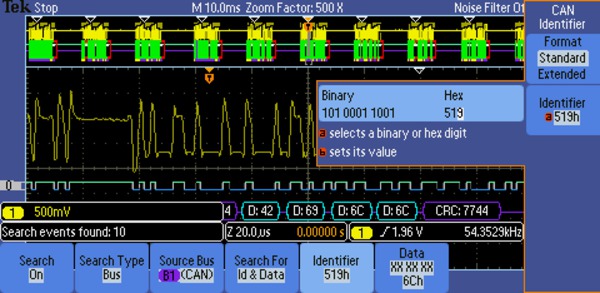

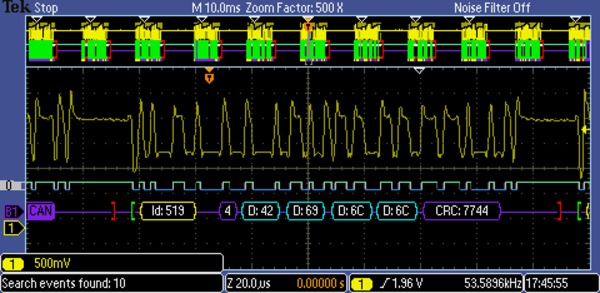

CAN (選配)

CAN 訊號的 Start of Frame (訊框起始)、Frame Type (訊框類型，資料、遠端、錯誤及超載)、Identifier (識別碼，標準或延伸)、Data (資料)、Identifier and Data (識別碼及資料)、End of Frame (訊框結束)、Missing ACK (ACK 遺失) 或 Bit Stuffing Error (位元填塞錯誤) 觸發，高達 1 Mb/秒。您可進一步將資料指定為在小於等於 (≤)、小於 (<)、等於 (=)、大於 (>)、大於等於 (≥) 或不等於 (≠) 特定資料值時觸發。使用者可調整的取樣點預設為 50%。

LIN (選配)

Sync (同步)、Identifier (識別碼)、Data (資料)、Ident and Data (ID 與資料)、Wakeup Frame (喚醒訊框)、Sleep Frame (睡眠訊框) 或 Error (錯誤) 觸發。

並列 (僅適用於 MSO 機型)

並列匯流排資料值觸發。

擷取系統

擷取模式

取樣

擷取取樣值。

峰值檢測

在所有掃描速度下擷取最窄 3.5 ns 的突波。

計算平均值

平均為 2 至 512 個波形。

捲動

以小於或等於 40 ms/div 的掃描速度將波形從畫面右側往左側捲動。

波形量測

游標

波形和螢幕。

自動量測

29 種，螢幕一次最多顯示其中四種。量測包括：週期、頻率、延遲、上升時間、下降時間、正工作週期、負工作週期、正脈波寬度、負脈波寬度、叢發寬度、相位、正過衝、負過衝、峰對峰、振幅、高點、低點、最大值、最小值、平均值、週期平均、RMS、週期 RMS、正脈波計數、負脈波計數、上升邊緣計數、下降邊緣計數、面積與週期面積。

閘控

利用螢幕或波形游標，將擷取當中發生的特定事件隔離進行量測。

波形數學運算

算術

對波形進行加法、減法、乘法運算。

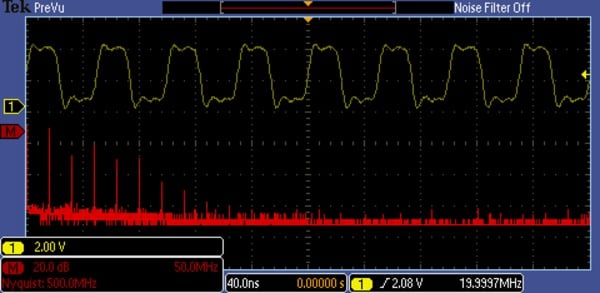

FFT

頻譜振幅。設定 FFT 垂直刻度至線性均方值或 dBV 均方值；設定 FFT 視窗至矩形視窗、Hamming 視窗、Hanning 視窗或 Blackman-Harris 視窗。

軟體

OpenChoice® 桌面

使用 USB 或 LAN，能夠讓您方便快速地在 Windows PC 及示波器之間通訊。傳輸與儲存設定、波形、量測及螢幕影像。標配 Word 和 Excel 工具列，能將擷取的資料及螢幕影像從示波器自動傳送到 Word 和 Excel 中，以快速編製報告或進一步分析。

IVI 驅動程式

針對 LabVIEW、LabWindows/CVI、Microsoft .NET 及 MATLAB 等常見應用軟體，提供了標準的儀器程式設計介面。

e*Scope® 網頁式遠端控制

使用網路連接透過標準的網頁瀏覽器來控制示波器，只需輸入示波器的 IP 位址或網路名稱，瀏覽器中將出現一個網頁。您可直接從 Web 瀏覽器傳輸與儲存設定、波形、量測和螢幕影像，或進行即時控制變更示波器上的設定。

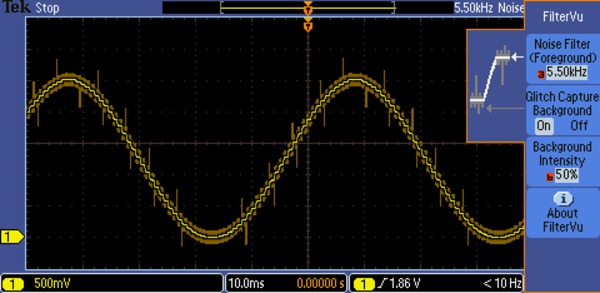

顯示系統

顯示器類型

7 吋 (180 公釐) 寬螢幕 TFT 彩色液晶顯示器。

顯示器解析度

480 水平 × 234 垂直像素 (WQVGA)。

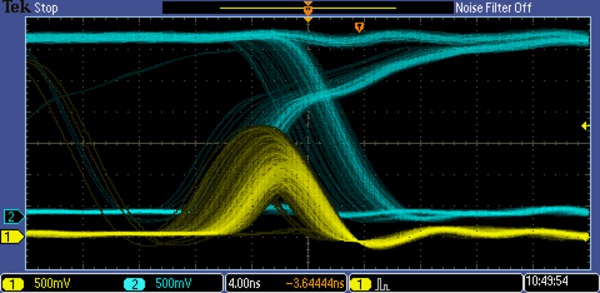

波形樣式

向量、點、可變持續累積，以及無限持續累積。

方格圖

完整、方格網、十字線、圖框。

格式

YT 和 XY。

最大波形擷取率

最高 5,000 wfm/秒。

輸入/輸出埠

USB 2.0 高速主機埠

支援 USB 大量儲存裝置、印表機和鍵盤。前後面板各有一個連接埠。

USB 2.0 高速裝置埠

後面板接頭能夠藉由 TEK-USB-488 透過 USBTMC 或 GPIB 進行示波器通訊/控制，或直接列印至所有 PictBridge 相容印表機。

LAN 埠 (乙太網路)

RJ-45 接頭，支援 10/100BASE-T (需要 DPO2CONN)。

視訊輸出埠

DB-15 母接頭，可連接外部監視器或投影機 (需要 DPO2CONN) 以顯示示波器畫面。

輔助輸入

前面板 BNC 接頭。輸入阻抗 1 MΩ ±2%。最大輸入 300 V_RMS CAT II，峰值 ≤ ±450 V。

探棒補償器輸出電壓和頻率

前面板接腳

振幅

5 V

頻率

1 kHz

Kensington 防盜鎖

背板安全插槽連接至標準 Kensington 防盜鎖。

電源

電源電壓

100 至 240 V ±10%

電源頻率

45 至 65 Hz (90 至 264 V)

360 至 440 Hz (100 至 132 V)

功耗

最高 80 W

選配 TekVPI® 外部電源供應器

輸出電壓

12 伏特

輸出電流

5 A

功率消耗

50 W

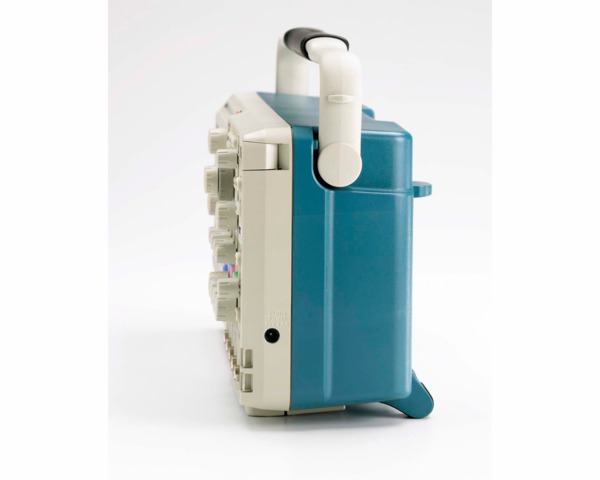

物理特性

尺寸

	公釐 (mm)	吋 (in.)
高度	180	7.1
寬度	377	14.9
深度	134	5.3

重量

	公斤 (kg)	磅 (lb.)
淨重	3.6	7.9
運輸重量	6.2	13.7

機架安裝配置

4U

散熱餘隙

儀器左側及後方須預留 2 吋 (50 公釐)

EMC、環境和安全

溫度

操作中

0℃ 至 +50℃ (+32℉ 至 122℉)

非操作中

-40℃ 至 +71℃ (-40℉ 至 160℉)

濕度

操作中

高：30℃ 至 50℃，5% 至 60% 相對濕度

低：0℃ 至 30℃，5% 至 95% 相對濕度

非操作中

高：30℃ 至 55℃，5% 至 60% 相對濕度

低：0℃ 至 30℃，5% 至 95% 相對濕度

海拔高度

操作中

3,000 公尺 (9,843 呎)

非操作中

12,000 公尺 (39,370 呎)

隨機震動

操作中

0.31 G_RMS，5 到 500 Hz，每軸 10 分鐘，3 軸，共 30 分鐘

非操作中

2.46 G_RMS，5 到 500 Hz，每軸 10 分鐘，3 軸，共 30 分鐘

法規

電磁相容性

歐盟理事會指令 2004/108/EC

安全性

UL61010-1:2004；CAN/CSA-C22.2 No. 61010.1：2004；EN61010-1:2001；符合低電壓指令 2004/108/EC 規定之產品安全性。

訂購資訊

MSO/DPO2000B 系列

DPO2002B

70 MHz，1 GS/秒，1 M 記錄長度，雙通道數位螢光示波器

DPO2004B

70 MHz，1 GS/秒，1 M 記錄長度，四通道數位螢光示波器

DPO2012B

100 MHz，1 GS/秒，1 M 記錄長度，雙通道數位螢光示波器

DPO2014B

100 MHz，1 GS/秒，1 M 記錄長度，四通道數位螢光示波器

DPO2022B

200 MHz，1GS/秒，1 M 記錄長度，雙通道數位螢光示波器

DPO2024B

200 MHz，1 GS/秒，1 M 記錄長度，四通道數位螢光示波器

MSO2002B

70 MHz，1 GS/秒，1 M 記錄長度，2+16 通道混合訊號示波器

MSO2004B

70 MHz，1 GS/秒，1 M 記錄長度，4+16 通道混合訊號示波器

MSO2012B

100 MHz，1 GS/秒，1 M 記錄長度，2+16 通道混合訊號示波器

MSO2014B

100 MHz，1GS/秒，1 M 記錄長度，4+16 通道混合訊號示波器

MSO2022B

200 MHz，1 GS/秒，1 M 記錄長度，2+16 通道混合訊號示波器

MSO2024B

200 MHz，1 GS/秒，1 M 記錄長度，4+16 通道混合訊號示波器

標準配件

探棒

TPP0200

200 MHz，10x 被動式探棒 (每個類比通道各一支)，適用於 100 和 200 MHz 機型

TPP0100

100 MHz，10x 被動式探棒 (每個類比通道各一支)，適用於 70 MHz 機型

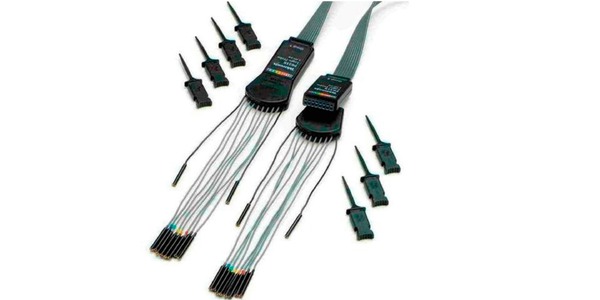

P6316 (僅限 MSO 機型)

16 通道邏輯探棒和配件套件 (每台儀器各一)

配件

063-4472-xx

文件光碟

016-2008-xx(僅限 MSO 機型)

配件包

071-3078-xx

安裝與安全手冊

—

電源線

—

OpenChoice^® Desktop 軟體

—

記載國家計量機構 (NMI) 可追溯性和 ISO9001 品管體系認證之校準證書

保固

五年保固，涵蓋所有零件及人力，但不包括探棒。

應用模組

DPO2BND

包含 DPO2AUTO、DPO2COMP 和 DPO2EMBD 應用模組的應用套件模組選項，可在需要多個串列匯流排偵錯及分析應用模組時節省開支。

DPO2AUTO

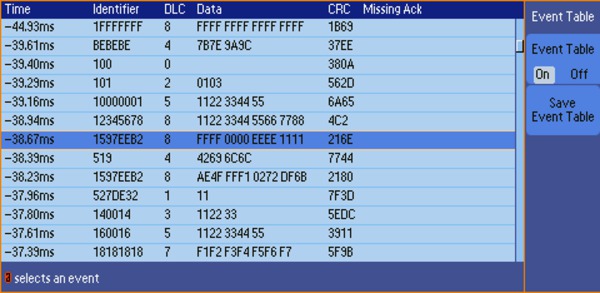

汽車串列觸發與分析模組。提供 CAN 和 LIN 匯流排封包資訊觸發功能及多種分析工具，如訊號數位視圖、匯流排視圖、封包解碼、搜尋工具、含時戳資訊的封包解碼表。

DPO2COMP

電腦串列觸發與分析模組。提供 RS-232/422/485/UART 匯流排封包資訊觸發功能及多種分析工具，如訊號數位視圖、匯流排視圖、封包解碼、搜尋工具、含時戳資訊的封包解碼表。

DPO2EMBD

嵌入式串列觸發與分析模組。提供 I²C 和 SPI 匯流排封包資訊觸發功能及多種分析工具，如訊號數位視圖、匯流排視圖、封包解碼、搜尋工具、含時戳資訊的封包解碼表。雙通道機型僅支援雙線 SPI。

儀器選配

電源線和插頭選項

請於訂購時指定電源插頭版本。

選配A0

北美電源插頭 (115 V，60 Hz)

選配A1

歐洲通用電源插頭 (220 V，50 Hz)

選配A2

英國電源插頭 (240 V，50 Hz)

選配A3

澳洲電源插頭 (240 V，50 Hz)

選配A5

瑞士電源插頭 (220 V，50 Hz)

選配A6

日本電源插頭 (100 V、50/60 Hz)

選配A10

中國電源插頭 (50 Hz)

選配A11

印度電源插頭 (50 Hz)

選配A12

巴西電源插頭 (60 Hz)

選配A99

無電源線

語言選項¹²

選配L0

英文使用手冊

選配L1

法文使用手冊

選配L2

義大利文使用手冊

選配L3

德文使用手冊

選配L4

西班牙文使用手冊

選配L5

日文使用手冊

選配L6

葡萄牙文使用手冊

選配L7

簡體中文使用手冊

選配L8

繁體中文使用手冊

選配L9

韓文使用手冊

選配L10

俄文使用手冊

選配L99

不含使用手冊

語言選項包含所選語言版本的前面板外罩。

¹使用手冊 (PDF) 隨附於產品光碟，也可從tw.tek.com/manual/downloads下載，共提供 11 種語言版本。恕不提供紙本使用手冊。

²英文選項附儀器上的前面板標籤。其他語言選項附前面板外罩。

服務選項

選配D1

校準數據報告

建議配件

探棒

Tektronix 提供超過 100 種不同的探棒，以滿足您不同的應用需求。如需完整的探棒清單，請造訪 www.tek.com/probes。

ADA400A

100X、10X、1X、0.1X 高增益差動放大器²¹

P5100A

2.5 kV，500 MHz，100X 高壓差動探棒

TAP1500

1.5 GHz TekVPI^® 主動式電壓探棒 ²

TCP0020

50 MHz TekVPI^® 20 安培交流/直流電流探棒²

TCP0030A

120 MHz TekVPI^® 30 安培交流/直流電流探棒²

TCP0150

20 MHz TekVPI^® 150 安培交流/直流電流探棒²

TCP2020

50 MHz 20 安培交流/直流電流探棒

TCPA300/400

電流量測系統放大器³

TCP305A

直流至 50 MHz 50 安培電流探棒，搭配 TCPA300 使用

TCP404XL

直流至 2 MHz 500 安培電流探棒，搭配 TCPA400 使用

TDP0500

500 MHzTekVPI^® 差動電壓探棒，具備 ±42 V 差動輸入電壓²⁴

THDP0200

±1.5 kV 200 MHz 高電壓差動式探棒²

THDP0100

±6 kV 100 MHz 高電壓差動式探棒²

TMDP0200

±750 V 200 MHz 高電壓差動式探棒²

¹需要 TPA-BNC 轉接器。

²若要在 MSO/DPO2000B 上使用此探棒，則示波器需要 TekVPI 外接電源供應 (119-8726-xx)，每個示波器一個，並使用 縣市適當的電源線。

³示波器輸入和 BNC 纜線之間需要 50 Ω 饋通終端。

⁴探棒終端為 50 Ω，但示波器將自動配合 1 MΩ 輸入而調整。

配件

DPO2CONN

新增乙太網路 (10/100Base-T) 和視訊輸出埠

077-0737-xx

維修手冊 (僅提供 PDF 英文版)，可從 tw.tek.com/manual/downloads 下載

TPA-BNC

TekVPI^® 至TekProbe™ BNC 轉接器

TEK-DPG

TekVPI^® 偏移校正脈波產生器訊號源

067-1686-xx

功率量測偏移校正和校驗治具

196-3508-xx

數位探棒導線組 (8 通道)

119-7465-xx

TekVPI^® 外部電源供應器 (未附電源線)

TEK-USB-488

GPIB 至 USB 轉接器

ACD2000

軟質提袋

200-5045-xx

前護蓋

HCTEK4321

硬殼提箱 (需要 ACD2000)

RMD2000

機架安裝套件
