디지털 멀티미터
텍트로닉스 DMM4050 및 DMM4040 데이터 시트
이 데이터 시트의 제품은 텍트로닉스에서 더 이상 판매하지 않습니다.
리퍼브 테스트 장비에 대한 Tektronix Encore를 확인하십시오.
이러한 제품에 대한 지원 및 보증 상태를 살펴보십시오.
특징 및 장점
주요 성능 사양
- 6.5자리 해상도
- 최대 0.0024%(1년)의 기본 VDC 정밀도
- 100 mV ~ 1000 V의 전압 범위, 최대 100 nV의 해상도
- 100 μA ~ 10 A의 전류 범위, 최대 100 pA의 해상도
- 10 Ω ~ 1 GΩ의 저항 범위, 최대 10 μΩ의 해상도
- CAT I 1000 V, CAT II 600 V
사용 가능한 기능 및 특징
- 전압, 저항 및 전류 측정
- 다이오드 및 도통 테스트
- 주파수 및 주기 측정
- 온도 및 정전 용량 측정(DMM4050)
- 2×4 저항 4와이어 측정 기술
- TrendPlot™ 자동화 데이터 레코더 모드
- 측정 통계
- 히스토그램 모드
연결
- 전면 및 후면 2×4 측정 입력
- 측정 데이터와 계측기 설정을 편리하게 저장할 수 있는 전면부의 USB 호스트 포트
- 간편하게 PC에 연결할 수 있는 후면부의 RS-232, LAN, GPIB 포트
- USB 대 RS-232 인터페이스 어댑터 케이블 기본 제공
- 벤치에 연결할 수 있는 NI(National Instrument) LabVIEW SignalExpress™ 텍트로닉스 버전 한정판 기본 제공
3년 보증
정밀 측정을 지원하는 다양한 기능의 툴
임베디드 시스템 설계에서 회로가 점점 복잡해지고 허용 오차도 더 엄격해짐에 따라 높은 수준의 정밀도로 다양한 파라미터를 측정하여 설계를 검증해야 합니다. 텍트로닉스 DMM4050 및 DMM4040 6.5 자리 벤치 멀티미터는 탁월한 정밀도와 성능을 제공하는 다양한 분석 기능을 하나의 장비에 통합한 제품입니다.
전압, 저항, 전류 등 일반적인 멀티미터의 측정 기능은 최대 0.0024% 의 기본 VDC 정밀도와 100 pA 및 10 μΩ의 해상도를 제공하여 까다로운 최신 설계에 필요한 성능을 보장합니다. 또한 DMM4050/4040을 사용하면 주파수 및 주기를 측정하고 도통 및 다이오드 테스트를 수행할 수 있습니다. DMM4050은 온도 및 정전 용량 측정 기능을 통해 추가적인 유연성도 제공합니다. 온도계, 정전 용량 측정기, 카운터, 도통 테스터, 기존 DMM을 하나의 다기능 계측기로 대체함으로써 벤치 공간과 비용을 절감할 수 있습니다.
그래픽 디스플레이 모드를 사용한 장치 분석
고유한 DMM4050/4040의 듀얼 디스플레이를 활용하면 단일 테스트 연결에서 전송되는 동일한 신호의 두 가지 다른 파라미터를 측정할 수 있습니다. DMM4050/4040의 그래픽 디스플레이 모드에서 실시간 추이도 또는 히스토그램 형태로 데이터를 확인하거나, 측정 통계를 사용하여 신호 파라미터가 장시간에 걸쳐 어떻게 변화하는지 추적하면 드리프트, 간헐적인 이상신호, 안정성 등과 같은 신호 품질 문제를 발견할 수 있습니다.
TrendPlot™ 자동화 레코더 모드
TrendPlot 디스플레이.
테스트 사례에 따라 신호 파라미터가 순간마다 변화할 수도 있습니다. 분, 시간 또는 일 단위로 다수의 측정을 실시하면 이러한 변화를 정량화할 수 있습니다. Trendplot™을 사용하면 짧은 시간 단위부터 장기간까지 시간에 따른 측정값의 추세를 그래픽으로 표시할 수 있습니다. Trendplot은 DC 전압, DC 전류, 주파수, 저항 및 온도 등의 측정에 사용할 수 있습니다. AC 전압 및 전류의 경우 RMS 측정을 통해 도식화할 수 있습니다.
측정 통계
Min/Max/Avg/SD 통계 보고서의 예
통합 통계 처리 기능을 사용하면 버튼 하나로 측정의 평균 및 표준 편차를 계산하거나 최소 및 최대 측정값을 추적할 수 있습니다. 통계 기능은 DC 전압, AC 전압, dB 단위의 AC 전압, DC 전류, AC 전류, 저항, 정전 용량, 주파수, 주기 및 온도 측정에서 사용할 수 있습니다.
히스토그램 표시
히스토그램 디스플레이
측정 셋트의 평균 및 표준 편차를 그래픽으로 보려면 히스토그램 기능을 사용하여 측정 결과의 분포를 확인할 수 있습니다.
원활한 업무 수행을 지원하도록 설계
DMM4050/4040 멀티미터는 텍트로닉스 고유의 사용 편의성과 친숙한 작동 방식을 기반으로 설계되었습니다.
직관적인 조작
전면부의 전용 버튼은 자주 사용되는 기능 및 파라미터에 대한 빠른 액세스를 제공하여 설정 시간을 줄여줍니다. 더 이상 필요한 기능을 찾기 위해 소프트웨어 메뉴를 뒤질 필요가 없습니다.
손쉬운 데이터 저장 및 PC 연결
전면부의 USB 포트를 통해 측정 데이터 및 계측기 설정을 메모리 카드에 편리하게 저장할 수 있습니다. 또는 후면부의 LAN, RS-232, GPIB 포트로 PC에 연결할 수도 있습니다. DMM4050/4040에는 USB 대 RS-232 인터페이스 어댑터 케이블이 기본 제공되어 PC의 USB 포트에 손쉽게 연결할 수 있습니다.
간편하고 정확한 4와이어 측정
특허 기술인 2×4 저항 측정용 스플릿 단자를 사용하면 4개가 아닌 2
개의 리드만을 사용하여 4와이어 측정이 가능합니다. 또한 연결을
구축할 수 있는 특수 테스트 리드 액세서리도 제공됩니다. 뛰어난
해상도와 정밀도를 얻을 수 있을 뿐 아니라 리드를 한 쌍만
사용하여 간편하고 편리합니다.
벤치 연결을 통한 지능형 디버그 지원

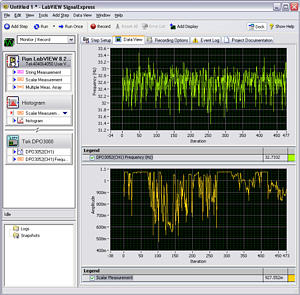

Signal Express에서 텍트로닉스 DMM4050 및 DPO3052로부터 데이터를 획득하는 모습

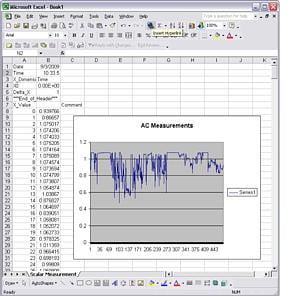

Signal Express를 사용하여 DMM4050 데이터를 Excel로 내보내는 모습
NI LabVIEW SignalExpress™ 소프트웨어의 특별 텍트로닉스 버전을 사용하면 멀티미터의 측정 결과를 손쉽게 캡처, 저장 및 분석할 수 있습니다. 모든 DMM4050 및 DMM4040에는 기본적인 계측기 제어, 데이터 기록 및 분석 기능을 지원하는 SignalExpress 한정판 버전의 무료 사본이 기본 제공됩니다. 옵션인 프로페셔널 버전은 추가 신호 처리, 고급 분석, 스위핑, 한계 테스트 및 사용자 정의 단계 기능 등 200가지 이상의 기본 기능을 제공합니다.
SignalExpress는 광범위한 텍트로닉스 벤치 장비*1를 통해 완벽한 테스트 벤치를 지원합니다. 사용자는 하나의 직관적인 소프트웨어 인터페이스를 통해 각 계측기에 포함된 다양한 기능의 툴에 액세스할 수 있습니다. 이를 통해 다수의 계측기에 요구되는복잡한 측정 작업을 자동화하고, 장시간에 걸친 데이터를 기록하며, 여러 계측기의 데이터를 시간 상관시키고, 결과를 손쉽게 캡처 및 분석하는 작업을 모두 PC에서 처리할 수 있습니다. 연결된 지능형 계측기의 테스트 벤치를 통해 복잡한 설계의 디버그 작업을 간소화하고 속도를 높일 수 있는 솔루션은 텍트로닉스뿐입니다.
신뢰할 수 있는 성능
DMM4050과 DMM4040 멀티미터에는 업계 최고 수준의 서비스 및 지원과 더불어 3년의 보증 기간이 기본으로 제공됩니다.
*1 NI LabVIEW Signal Express는 다음과 같은 텍트로닉스 장비를 지원합니다. MSO/DPO4000/3000/2000 시리즈 오실로스코프, TDS3000C/2000B/1000B 시리즈 오실로스코프, AFG3000 시리즈 임의/함수 발생기, DMM4050/4040/4020 시리즈 디지털 멀티미터
특성
일반 사양
Voltage
| 특성 | 설명 |
|---|---|
| 100 V 설정 | 90 V ~ 110 V |
| 120 V 설정 | 108 V ~ 132 V |
| 220 V 설정 | 198 V ~ 242 V |
| 240 V 설정 | 216 V ~ 264 V |
| 주파수 | 47 Hz ~ 440 Hz. 전원 가동 시에 자동 감지 |
| 소비 전력 | 최대 28 VA(평균 12 W) |
크기
| 크기 | mm | 인치 |
|---|---|---|
| 높이 | 88 | 3.46 |
| 폭 | 217 | 8.56 |
| 깊이 | 297 | 11.7 |
| 무게 | kg | 파운드 |
| 순 중량 | 3.6 | 8.0 |
| 포장 포함 | 5.0 | 11.0 |
디스플레이
| VFD(Vacuum Fluorescent Display, 진공 형광 디스플레이), 도트 매트릭스 |
환경
| 특성 | 설명 |
|---|---|
| 온도 | |
| 작동 | 0 °C ~ 55 °C |
| 보관 | –40 °C ~ 70 °C |
| 워밍업 | 정규 불명확 사양까지 1시간 |
| 상대 습도(비응결) | |
| 작동 | |
| 보관 | |
| 고도 | |
| 작동 | 2,000 미터 |
| 보관 | 12,000 미터 |
| 진동 | Mil-T-28800F Type III, 클래스 5(사인파만 해당) 준수 |
| 안전 | IEC 61010-1:2000-1, UL 61010-1A1, CAN/CSA-C22.2 No. 61010.1, CAT I 1000 V/CAT II 600 V를 준수하도록 설계 |
| EMC | 차폐형 통신 케이블을 사용할 때 IEC 61326-1:2000-11(EMC)을 준수하도록 설계. 이 멀티미터는 250 ~ 450 MHz 범위에서 1 V/m 이상의 방사 주파수에 대한 취약성을 보였습니다. |
트리거링
| 특성 | 설명 |
|---|---|
| 트리거 당 샘플 수 | 1 ~ 50,000 |
| 트리거 지연 | 0 ~ 3600초(10 μs 단계 크기) |
| 외부 트리거 지연 | 1 ms 미만 |
| 외부 트리거 지터 | 500 μs 미만 |
| 트리거 입력 | TTL 레벨 |
| 트리거 출력 | 최대 5 V(오픈 컬렉터) |
메모리
| 모델 | 설명 |
|---|---|
| DMM4050/4040 | 전면부 USB 포트를 통한 USB 메모리 모듈 (별도 판매)로 10,000회 측정을 처리하는 최대 2GB의 내장 용량 지원 |
연산 함수
| Zero, dBm, dB, MX+B, 오프셋, DCV 비율 및 TrendPlot, 히스토그램, 통계 (최소/최대/평균/표준 편차), 한계 테스트 |
전기
| 특성 | 설명 |
|---|---|
| 입력 보호 | 모든 범위에 대해 1000 V |
| 범위 초과(Overrange) | 모든 범위에 대해 20%, 1000 VDC, 1000 VAC, 다이오드 및 10 A 범위 제외 |
원격 인터페이스
| RS-232C, DTE 9핀, 1200 ~ 230400 보드(별매 RS-232C 대 USB 케이블을 사용하여 멀티미터를 PC USB 포트에 연결 가능) IEEE 488.2. LAN 및 “이더넷 10/100Base-T 및 DHCP(IP 주소용) 옵션” |
보증
| 3년 |
전기 사양
DC 전압 사양
정밀도 사양은 최소 1시간 이상의 워밍업과 자동 영점 조정(Auto Zero) 기능이 활성화된 상태에서 6½자리 해상도 모드에 대해 유효합니다.
24시간 사양은 켈리브레이션 표준에 대응하며, EN 61326-1:2000-11에 따라 통제되는 전자기 환경을 가정한 것입니다.
| 특성 | 설명 |
|---|---|
| 최대 입력 | 모든 범위에 대해 1000 V |
| 커먼 모드 리젝션 | 50 또는 60 Hz ±0.1%에서 140 dB(1 kΩ 불평형) |
| 일반 모드 리젝션 | 아날로그 필터 오프 상태 및 전원 라인 주파수 ±0.1%에서 1 이상의 NPLC에 대해 60 dB. 아날로그 필터 온 상태 및 전원 라인 주파수 ±0.1%에서 1 이상의 NPLC에 대해 100 dB |
| 측정 방식 | 멀티램프 A/D |
| A/D 선형도 | 측정값 0.0002% + 0.0001% 범위 |
| 입력 바이어스 전류 | 25 °C에서 30 pA 미만 |
| 자동 영점 조정 차단 작동 | 켈리브레이션 온도 ±1 °C 및 10분 이내의 계측기 워밍업 후 오류 추가: 0.0002% 범위 추가적 오류 +5 μV |
| 아날로그 필터 | 아날로그 필터를 사용하는 경우 사양은 해당 범위 및 NPLC 설정에 대해 영점 기능을 사용한지 1시간 이내에 대응합니다. |
| DC 비율 | 정밀도는 ±(입력 정밀도 + 기준 정밀도)이며, 여기서 입력 정밀도는 HI 대 LO 입력에 대한 DC 전압 정밀도(입력 전압의 ppm으로 표시)이며, 기준 정밀도는 HI 대 LO(감지) 기준에 대한 DC 전압 정밀도(기준 전압의 ppm으로 표시)입니다. |
| 설정 시 고려 사항 | 측정 설정 시간은 소스 임피던스, 케이블 유전체 특성 및 입력 신호 변화에 영향을 받습니다. |
입력 특성
| 범위 | 해상도 | 해상도 | 입력 임피던스 | ||
|---|---|---|---|---|---|
| 4½ 자리 | 5½ 자리 | 6½ 자리 | |||
| 100 mV | 100.0000 mV | 10 μV | 1 μV | 100 nV | 10 MΩ 또는 >10 GΩ*2 |
| 1 V | 1.000000 V | 100 μV | 10 μV | 1 μV | 10 MΩ 또는 >10 GΩ*2 |
| 10 V | 10.00000 V | 1 mV | 100 μV | 10 μV | 10 MΩ 또는 >10 GΩ*2 |
| 100 V | 100.0000 V | 10 mV | 1 mV | 100 μV | 10 MΩ ±1% |
| 1000 V | 1,000.000 V | 100 mV | 10 mV | 1 mV | 10 MΩ ±1% |
*2 ±14 V를 넘는 입력은 통상 200 kΩ을 통해 클램핑됩니다. 기본 입력 임피던스는 10 MΩ입니다.
DMM4050 정밀도
| 범위 | 24 시간 (23 °C ±1 °C) | 90 일 (23 °C ±5 °C) | 1 년 (23 °C ±5 °C) | 온도 계수/°C 18 ~ 28 °C이외 |
|---|---|---|---|---|
| 정밀도는 ±(측정값 % + % 범위)로 표시됩니다. | ||||
| 100 mV | 0.0025 + 0.003 | 0.0025 + 0.0035 | 0.0037 + 0.0035 | 0.0005 + 0.0005 |
| 1 V | 0.0018 + 0.0006 | 0.0018 + 0.0007 | 0.0025 + 0.0007 | 0.0005 + 0.0001 |
| 10 V | 0.0013 + 0.0004 | 0.0018 + 0.0005 | 0.0024 + 0.0005 | 0.0005 + 0.0001 |
| 100 V | 0.0018 + 0.0006 | 0.0027 + 0.0006 | 0.0038 + 0.0006 | 0.0005 + 0.0001 |
| 1000 V | 0.0018 + 0.0006 | 0.0031 + 0.001 | 0.0041 + 0.001 | 0.0005 + 0.0001 |
DMM4040 정밀도
| 범위 | 24 시간 (23 °C ±1 °C) | 90 일 (23 °C ±5 °C) | 1 년 (23 °C ±5 °C) | 온도 계수/°C 18 ~ 28 °C 이외 |
|---|---|---|---|---|
| 정밀도는 ±(측정값 % + % 범위)로 표시됩니다. | ||||
| 100 mV | 0.003 + 0.003 | 0.004 + 0.0035 | 0.005 + 0.0035 | 0.0005 + 0.0005 |
| 1 V | 0.002 + 0.0006 | 0.003 + 0.0007 | 0.004 + 0.0007 | 0.0005 + 0.0001 |
| 10 V | 0.0015 + 0.0004 | 0.002 + 0.0005 | 0.0035 + 0.0005 | 0.0005 + 0.0001 |
| 100 V | 0.002 + 0.0006 | 0.0035 + 0.0006 | 0.0045 + 0.0006 | 0.0005 + 0.0001 |
| 1000 V | 0.002 + 0.0006 | 0.0035 + 0.0010 | 0.0045 + 0.0010 | 0.0005 + 0.0001 |
추가 오류
| 자리 | NPLC | 추가 NPLC 노이즈 오류 |
|---|---|---|
| 6½ | 100 | 0% 범위 |
| 6½ | 10 | 0% 범위 |
| 5½ | 1 | 0.001% 범위 |
| 5½ | 0.2 | 0.0025% 범위 ±12 μV |
| 4½ | 0.02 | 0.017% 범위 ±17 μV |
AC 전압 사양
AC 전압 사양은 50 kHz 입력의 경우 0.1% 범위에 해당하는 추가 오류를, 50 kHz ~ 100 kHz의 경우 0.13% 범위를 추가합니다.
| 특성 | 설명 |
|---|---|
| 최대 입력 | 모든 범위에 대해 1000 VRMS 또는 1414 V 피크 또는 8 × 107 V-Hz 중 더 작은 쪽 |
| 측정 방식 | AC 결합 순수 RMS. 모든 범위에 대해 입력의 AC 컴포넌트를 최대 1000 VDC의 바이어스로 측정 |
| AC 필터 대역폭 | |
| 저속 | 3 Hz - 300 kHz |
| 중간 | 20 Hz - 300 kHz |
| 고속 | 200 Hz - 300 kHz |
| 커먼 모드 리젝션 | 50 Hz 또는 60 Hz ±0.1%에서 70 dB(1 kΩ 불평형) |
| 최대 파고율 (Crest Factor) | 최대 스케일에서 5:1 |
| 추가 파고율 오류 (100Hz 미만) | 파고율 1-2, 최대 스케일의 0.05% 비사인파 신호에 한해 적용됨 |
입력 특성
| 범위 | 해상도 | 해상도 | 입력 임피던스 | ||
|---|---|---|---|---|---|
| 4½ 자리 | 5½ 자리 | 6½ 자리 | |||
| 100 mV | 100.0000 mV | 10 μV | 1 μV | 100 nV | 1 MΩ ±2%, 100 pf 미만으로 션트 |
| 1 V | 1.000000 V | 100 μV | 10 μV | 1 μV | |
| 10 V | 10.00000 V | 1 mV | 100 μV | 10 μV | |
| 100 V | 100.0000 V | 10 mV | 1 mV | 100 μV | |
| 1000 V | 1,000.000 V | 100 mV | 10 mV | 1 mV | |
DMM4050/4040 정밀도
| 범위 | 주파수 | 24 시간 (23 °C ±1 °C) | 90 일 (23 °C ±5 °C) | 1 년 (23 °C ±5 °C) | 온도 계수/°C 18 ~ 28°C 이외 |
|---|---|---|---|---|---|
| 정밀도는 ±(측정값 % + % 범위)로 표시됩니다. | |||||
| 100 mV | 3 - 5 Hz | 1.0 + 0.03 | 1.0 + 0.04 | 1.0 + 0.04 | 0.1 + 0.004 |
| 5 - 10 Hz | 0.35 + 0.03 | 0.35 + 0.04 | 0.35 + 0.04 | 0.035 + 0.004 | |
| 10 Hz - 20 kHz | 0.04 + 0.03 | 0.05 + 0.04 | 0.06 + 0.04 | 0.005 + 0.004 | |
| 20 - 50 kHz | 0.1 + 0.05 | 0.11 + 0.05 | 0.12 + 0.05 | 0.011 + 0.005 | |
| 50 - 100 kHz | 0.55 + 0.08 | 0.6 + 0.08 | 0.6 + 0.08 | 0.06 + 0.008 | |
| 100 - 300 kHz*3 | 4.0 + 0.50 | 4.0 + 0.50 | 4.0 + 0.50 | 0.20 + 0.02 | |
| 1 V | 3 - 5 Hz | 1.0 + 0.02 | 1.0 + 0.03 | 1.0 + 0.03 | 0.1 + 0.003 |
| 5 - 10 Hz | 0.35 + 0.02 | 0.35 + 0.03 | 0.35 + 0.03 | 0.035 + 0.003 | |
| 10 Hz - 20 kHz | 0.04 + 0.02 | 0.05 + 0.03 | 0.06 + 0.03 | 0.005 + 0.003 | |
| 20 - 50 kHz | 0.1 + 0.04 | 0.11 + 0.05 | 0.12 + 0.05 | 0.011 + 0.005 | |
| 50 - 100 kHz | 0.55 + 0.08 | 0.6 + 0.08 | 0.6 + 0.08 | 0.06 + 0.008 | |
| 100 - 300 kHz*3 | 4.0 + 0.50 | 4.0 + 0.50 | 4.0 + 0.50 | 0.2 + 0.02 | |
| 10 V | 3 - 5 Hz | 1.0 + 0.02 | 1.0 + 0.03 | 1.0 + 0.03 | 0.1 + 0.003 |
| 5 - 10 Hz | 0.35 + 0.02 | 0.35 + 0.03 | 0.35 + 0.03 | 0.035 + 0.003 | |
| 10 Hz - 20 kHz | 0.04 + 0.02 | 0.05 + 0.03 | 0.06 + 0.03 | 0.005 + 0.003 | |
| 20 - 50 kHz | 0.1 + 0.04 | 0.11 + 0.05 | 0.12 + 0.05 | 0.011 + 0.005 | |
| 50 - 100 kHz | 0.55 + 0.08 | 0.6 + 0.08 | 0.6 + 0.08 | 0.06 + 0.008 | |
| 100 - 300 kHz*3 | 4.0 + 0.50 | 4.0 + 0.50 | 4.0 + 0.50 | 0.2 + 0.02 | |
| 100 V | 3 - 5 Hz | 1.0 + 0.02 | 1.0 + 0.03 | 1.0 + 0.03 | 0.1 + 0.003 |
| 5 - 10 Hz | 0.35 + 0.02 | 0.35 + 0.03 | 0.35 + 0.03 | 0.035 + 0.003 | |
| 10 Hz - 20 kHz | 0.04 + 0.02 | 0.05 + 0.03 | 0.06 + 0.03 | 0.005 + 0.003 | |
| 20 - 50 kHz | 0.1 + 0.04 | 0.11 + 0.05 | 0.12 + 0.05 | 0.011 + 0.005 | |
| 50 - 100 kHz | 0.55 + 0.08 | 0.6 + 0.08 | 0.6 + 0.08 | 0.06 + 0.008 | |
| 100 - 300 kHz*3 | 4.0 + 0.50 | 4.0 + 0.50 | 4.0 + 0.50 | 0.2 + 0.02 | |
| 1000 V | 3 - 5 Hz | 1.0 + 0.015 | 1.0 + 0.0225 | 1.0 + 0.0225 | 0.1 + 0.00225 |
| 5 - 10 Hz | 0.35 + 0.015 | 0.35 + 0.0225 | 0.35 + 0.0225 | 0.035 + 0.00225 | |
| 10 Hz - 20 kHz | 0.04 + 0.015 | 0.05 + 0.0225 | 0.06 + 0.0225 | 0.005 + 0.00225 | |
| 20 - 50 kHz | 0.1 + 0.03 | 0.11 + 0.0375 | 0.12 + 0.0375 | 0.011 + 0.00375 | |
| 50 - 100 kHz*4 | 0.55 + 0.06 | 0.6 + 0.06 | 0.6 + 0.06 | 0.06 + 0.006 | |
| 100 - 300 kHz*3, 4 | 4.0 + 0.375 | 4.0 + 0.375 | 4.0 + 0.375 | 0.2 + 0.015 | |
*3 통상 1 MHz에서 판독 오류 30%
*4 1000 V 범위는 8 × 107 V-Hz로 제한됨
추가 저주파 오류
| 주파수 | AC 필터 | ||
|---|---|---|---|
| 3 Hz (저속) | 20 Hz (중간) | 200 Hz (고속) | |
| 오류는 판독치의 %로 표시됩니다. | |||
| 10 - 20 Hz | 0 | 0.25 | — |
| 20 - 40 Hz | 0 | 0.02 | — |
| 40 - 100 Hz | 0 | 0.01 | 0.55 |
| 100 - 200 Hz | 0 | 0 | 0.2 |
| 200 Hz - 1 kHz | 0 | 0 | 0.02 |
| >1 kHz | 0 | 0 | 0 |
저항
사양은 4와이어 저항 함수, 2 × 4와이어 저항 또는 영점 조정이 적용되는 2와이어 저항에 해당합니다. 영점 조정이 사용되지 않는 경우 2와이어 저항에 0.2 Ω과 리드 저항을 추가하고, 2 x 4와이어 저항 함수의 경우 20 mΩ을 추가합니다.
| 특성 | 설명 |
|---|---|
| 측정 방식 | LO 입력에 참조된 전류 소스 |
| 최대 리드 저항 (4와이어 저항) | 10 Ω, 100 Ω, 1 kΩ 범위의 경우 리드 당 10% 범위. 기타 모든 범위의 경우 리드 당 1 kΩ |
| 입력 보호 | 모든 범위에 대해 1000 V |
| 커먼 모드 리젝션 | 50 또는 60 Hz ±0.1%에서 140 dB(1 kΩ 불평형) |
| 일반 모드 리젝션 | 아날로그 필터 오프 상태 및 전원 라인 주파수 ±0.1%에서 1 이상의 NPLC에 대해 60 dB. 아날로그 필터 온 상태 및 전원 라인 주파수 ±0.1%에서 1 이상의 NPLC에 대해 100 dB |
| 아날로그 필터 | 아날로그 필터를 사용하는 경우 사양은 해당 범위 및 NPLC 설정에 대해 영점 기능을 사용한지 1시간 이내에 대응합니다. |
입력 특성
| 범위 | 해상도 | 해상도 | 소스 전류 | ||
|---|---|---|---|---|---|
| 4½ 자리 | 5½ 자리 | 6½ 자리 | |||
| 10 Ω | 10.00000 Ω | 1 mΩ | 100 μΩ | 10 μΩ | 5 mA / 13 V |
| 100 Ω | 100.0000 Ω | 10 mΩ | 1 mΩ | 100 μΩ | 1 mA / 6 V |
| 1 kΩ | 1.000000 kΩ | 100 mΩ | 10 mΩ | 1 mΩ | 1 mA / 6 V |
| 10 kΩ | 10.00000 kΩ | 1 Ω | 100 mΩ | 10 mΩ | 100 μA / 6 V |
| 100 kΩ | 100.0000 kΩ | 10 Ω | 1 Ω | 100 mΩ | 100 μA / 13 V |
| 1 MΩ | 1.000000 MΩ | 100 Ω | 10 Ω | 1 Ω | 10 μA / 13 V |
| 10 MΩ | 10.00000 MΩ | 1 kΩ | 100 Ω | 10 Ω | 1 μA / 13 V |
| 100 MΩ | 100.0000 MΩ | 10 kΩ | 1 kΩ | 100 Ω | 1 μA || 10 MΩ / 10 V |
| 1.0 GΩ | 1.000000 GΩ | 100 kΩ | 10 kΩ | 1 kΩ | 1 μA || 10 MΩ / 10 V |
DMM4050/4040 정밀도
| 범위 | 24 시간 (23 °C ±1 °C) | 90 일 (23 °C ±5 °C) | 1 년 (23 °C ±5 °C) | 온도 계수/°C 18 ~ 28 °C 이외 |
|---|---|---|---|---|
| 정밀도는 ±(측정값 % + % 범위)로 표시됩니다. | ||||
| 10 Ω | 0.003 + 0.01 | 0.008 + 0.03 | 0.01+ 0.03 | 0.0006 + 0.0005 |
| 100 Ω | 0.003 + 0.003 | 0.008 + 0.004 | 0.01 + 0.004 | 0.0006 + 0.0005 |
| 1 kΩ | 0.002 + 0.0005 | 0.008 + 0.001 | 0.01 + 0.001 | 0.0006 + 0.0001 |
| 10 kΩ | 0.002 + 0.0005 | 0.008 + 0.001 | 0.01 + 0.001 | 0.0006 + 0.0001 |
| 100 kΩ | 0.002 + 0.0005 | 0.008 + 0.001 | 0.01 + 0.001 | 0.0006 + 0.0001 |
| 1 MΩ | 0.002 + 0.001 | 0.008 + 0.001 | 0.01 + 0.001 | 0.001 + 0.0002 |
| 10 MΩ | 0.015 + 0.001 | 0.02 + 0.001 | 0.04 + 0.001 | 0.003 + 0.0004 |
| 100 MΩ | 0.3 + 0.01 | 0.8 + 0.01 | 0.8 + 0.01 | 0.15 + 0.0002 |
| 1 GΩ | 1.0 + 0.01 | 1.5 + 0.01 | 2.0 + 0.01 | 0.6 + 0.0002 |
추가 저항 오류
| 자리 | NPLC | 추가 NPLC 노이즈 오류 |
|---|---|---|
| 6½ | 100 | 0% 범위 |
| 6½ | 10 | 0% 범위 |
| 5½ | 1 | 0.001% 범위 |
| 5½ | 0.2 | 0.003% 범위 ±7 mΩ |
| 4½ | 0.02 | 0.017% 범위 ±15 mΩ |
DC 전류
| 특성 | 설명 |
|---|---|
| 입력 보호 | 툴로 액세스 가능한 11 A / 1000 V 및 440 mA / 1000 V 퓨즈, 연속 400 mA, 2분 가동 후 1분 중단의 경우 550 mA로 제한 |
| 커먼 모드 리젝션 | 50 또는 60 Hz ±0.1%에서 140 dB(1 kΩ 불평형) |
| 일반 모드 리젝션 | 아날로그 필터 오프 상태 및 전원 라인 주파수 ±0.1%에서 1 이상의 NPLC에 대해 60 dB. 아날로그 필터 온 상태 및 전원 라인 주파수 ±0.1%에서 1 이상의 NPLC에 대해 100 dB |
| 아날로그 필터 | 아날로그 필터를 사용하는 경우 사양은 해당 범위 및 NPLC 설정에 대해 영점 기능을 사용한지 1시간 이내에 대응합니다. |
입력 특성
| 범위 | 해상도 | 해상도 | 션트 저항 (옴) | 부담 전압 | ||
|---|---|---|---|---|---|---|
| 4½ 자리 | 5½ 자리 | 6½ 자리 | ||||
| 100 μA | 100.0000 μA | 10 nA | 1 nA | 100 pA | 100 Ω | |
| 1 mA | 1.000000 mA | 100 nA | 10 nA | 1 nA | 100 Ω | |
| 10 mA | 10.00000 mA | 1 μA | 100 nA | 10 nA | 1 Ω | |
| 100 mA | 100.0000 mA | 10 μA | 1 μA | 100 nA | 1 Ω | |
| 400 mA*7 | 400.000 mA | 100 μA | 10 μA | 1 μA | 1 Ω | |
| 1 A*6 | 1.000000 A | 100 μA | 10 μA | 1 μA | 0.01 Ω | |
| 3 A*5 | 3.00000 A | 1 mA | 100 μA | 10 μA | 0.01 Ω | |
| 10 A | 10.00000 A | 1 mA | 100 μA | 10 μA | 0.01 Ω | |
*5 10 A 범위의 일부
*6 전면부 단자를 통해서만 사용 가능
*7 400 mA의 경우 소프트웨어 버전 2.0 이상에 한해 사용 가능합니다. 연속 400 mA, 2분 가동 후 1분 중단의 경우 550 mA
DMM4050/4040 정밀도
| 범위 | 24 시간 (23 °C ±1 °C) | 90 일 (23 °C ±5 °C) | 1 년 (23 °C ±5 °C) | 온도 계수/°C 18 ~ 28 °C 이외 |
|---|---|---|---|---|
| 정밀도는 ±(측정값 % + % 범위)로 표시됩니다. | ||||
| 100 μA | 0.01 + 0.02 | 0.04 + 0.025 | 0.05 + 0.025 | 0.002 + 0.003 |
| 1 mA | 0.007 + 0.005 | 0.030 + 0.005 | 0.05 + 0.005 | 0.002 + 0.0005 |
| 10 mA | 0.007 + 0.02 | 0.03 + 0.02 | 0.05 + 0.02 | 0.002 + 0.002 |
| 100 mA | 0.01 + 0.004 | 0.03 + 0.005 | 0.05 + 0.005 | 0.002 + 0.0005 |
| 400 mA*7 | 0.03 + 0.004 | 0.04 + 0.005 | 0.05 + 0.005 | 0.005 + 0.0005 |
| 1 A*6 | 0.03 + 0.02 | 0.04 + 0.02 | 0.05 + 0.02 | 0.005 + 0.001 |
| 3 A*5, 6 | 0.05 + 0.02 | 0.08 + 0.02 | 0.1 + 0.02 | 0.005 + 0.002 |
| 10 A*6 | 0.1 + 0.008 | 0.12 + 0.008 | 0.15 + 0.008 | 0.005 + 0.0008 |
*5 10 A 범위의 일부
*6 전면부 단자를 통해서만 사용 가능
*7 400 mA의 경우 소프트웨어 버전 2.0 이상에 한해 사용 가능합니다. 연속 400 mA, 2분 가동 후 1분 중단의 경우 550 mA
추가 전류 오류
| 자리 | NPLC | 1 mA, 100 mA, 400 mA, 3 A, 10 A에 해당하는 추가 NPLC 노이즈 오류 | 100 μA, 10 mA, 1 A에 해당하는 추가 NPLC 노이즈 오류 |
|---|---|---|---|
| 6½ | 100 | 0% 범위 | 0% 범위 |
| 6½ | 10 | 0% 범위 | 0% 범위 |
| 5½ | 1 | 0.001% 범위 | 0.01%범위 |
| 5½ | 0.2 | 0.11% 범위 ±4 μA | 0.11% 범위 ±4 μA |
| 4½ | 0.02 | 0.04% 범위±4 μA | 0.28% 범위 ±4 μA |
AC 전류
다음 AC 전류 사양은 진폭이 5% 범위 이상인 사인파 신호에 해당합니다. 1% ~ 5% 범위에 해당하는 입력의 경우 0.1% 범위를 오류로 추가합니다.
| 특성 | 설명 |
|---|---|
| 입력 보호 | 툴로 액세스 가능한 11 A / 1000 V 및 440 mA / 1000 V 퓨즈, 연속 400 mA, 2분 가동 후 1분 중단의 경우 550 mA로 제한 |
| 측정 방식 | AC 결합 순수 RMS, 퓨즈 및 션트에 대해 DC 결합 (차단 커패시터 없음) |
| AC 필터 대역폭 | |
| 저속 | 3 Hz ~ 10 kHz |
| 중간 | 20 Hz ~ 10 kHz |
| 고속 | 200 Hz ~ 10 kHz |
| 최대 파고율 (Crest Factor) | 최대 스케일에서 5:1 |
| 추가 파고율 오류 (100 Hz 미만) | 파고율 1-2, 최대 스케일의 0.05% 비사인파 신호에 한해 적용됨 |
입력 특성
| 범위 | 해상도 | 해상도 | 션트 저항 (옴) | 부담 전압 | ||
|---|---|---|---|---|---|---|
| 4½ Digits | 5½ Digits | 6½ Digits | ||||
| 100 μA | 100.0000 μA | 10 nA | 1 nA | 100 pA | 100 Ω | |
| 1 mA | 1.000000 mA | 100 nA | 10 nA | 1 nA | 100 Ω | |
| 10 mA | 10.00000 mA | 1 μA | 100 nA | 10 nA | 1 Ω | |
| 100 mA | 100.0000 mA | 10 μA | 1 μA | 100 nA | 1 Ω | |
| 400 mA*9 | 400.000 mA | 100 μA | 10 μA | 1 μA | 1 Ω | |
| 1 A*8 | 1.000000 A | 100 μA | 10 μA | 1 μA | 0.01 Ω | |
| 3 A*5, 8 | 3.00000 A | 1 mA | 100 μA | 10 μA | 0.01 Ω | |
| 10 A*8 | 10.00000 A | 1 mA | 100 μA | 10 μA | 0.01 Ω | |
*5 10A 범위의 일부
*8 전면부 커넥터를 통해서만 사용 가능
*9 400 mA의 경우 소프트웨어 버전 1.0.700.18 이상에 한해 사용 가능합니다. 연속 400 mA, 2분 가동 후 1분 중단의 경우 550 mA, 400 mA에서 최대 파고율 3:1
DMM4050/4040 정밀도
| 범위 | 주파수 | 24시간 (23 °C ±1 °C) | 90일 (23 °C ±5 °C) | 1 년 (23 °C ±5 °C) | 온도 계수/°C 18 ~ 28°C 이외 |
|---|---|---|---|---|---|
| 정밀도는 ±(측정값 % + % 범위)로 표시됩니다. | |||||
| 100 μA | 3 - 5 Hz | 1.1 + 0.06 | 1.1 + 0.06 | 1.1 + 0.06 | 0.2 + 0.006 |
| 5 - 10 Hz | 0.35 + 0.06 | 0.35 + 0.06 | 0.35 + 0.06 | 0.1 + 0.006 | |
| 10 Hz - 5 kHz | 0.15 + 0.06 | 0.15 + 0.06 | 0.15 + 0.06 | 0.015 + 0.006 | |
| 5 - 10 kHz | 0.35 + 0.7 | 0.35 + 0.7 | 0.35 + 0.7 | 0.03 + 0.006 | |
| 1 mA | 3 - 5 Hz | 1.0 + 0.04 | 1.0 + 0.04 | 1.0 + 0.04 | 0.1 + 0.006 |
| 5 - 10 Hz | 0.3 + 0.04 | 0.3 + 0.04 | 0.3 + 0.04 | 0.035 + 0.006 | |
| 10 Hz - 5 kHz | 0.1 + 0.04 | 0.1 + 0.04 | 0.1 + 0.04 | 0.015 + 0.006 | |
| 5 - 10 kHz | 0.2 + 0.25 | 0.2 + 0.25 | 0.2 + 0.25 | 0.03 + 0.006 | |
| 10 mA | 3 - 5 Hz | 1.1 + 0.06 | 1.1 + 0.06 | 1.1 + 0.06 | 0.2 + 0.006 |
| 5 - 10 Hz | 0.35 + 0.06 | 0.35 + 0.06 | 0.35 + 0.06 | 0.1 + 0.006 | |
| 10 Hz - 5 kHz | 0.15 + 0.06 | 0.15 + 0.06 | 0.15+ 0.06 | 0.015 + 0.006 | |
| 5 - 10 kHz | 0.35 + 0.7 | 0.35 + 0.7 | 0.35 + 0.7 | 0.03 + 0.006 | |
| 100 mA | 3 - 5 Hz | 1.0 + 0.04 | 1.0 + 0.04 | 1.0 + 0.04 | 0.1 + 0.006 |
| 5 - 10 Hz | 0.3 + 0.04 | 0.3 + 0.04 | 0.3 + 0.04 | 0.035 + 0.006 | |
| 10 Hz - 5 kHz | 0.1 + 0.04 | 0.1 + 0.04 | 0.1 + 0.04 | 0.015 + 0.006 | |
| 5 - 10 kHz | 0.2 + 0.25 | 0.2 + 0.25 | 0.2 + 0.25 | 0.03 + 0.006 | |
| 400 mA*7 | 3 - 5 Hz | 1.0 + 0.1 | 1.0 + 0.1 | 1.0 + 0.1 | 0.1 + 0.006 |
| 5 - 10 Hz | 0.3 + 0.1 | 0.3 + 0.1 | 0.3 + 0.1 | 0.035 + 0.006 | |
| 10 Hz - 5 kHz | 0.1 + 0.1 | 0.1 + 0.1 | 0.1 + 0.1 | 0.015 + 0.006 | |
| 5 - 10 kHz | 0.2 + 0.7 | 0.2 + 0.7 | 0.2 + 0.7 | 0.03 + 0.006 | |
| 1 A*6 | 3 - 5 Hz | 1.0 + 0.04 | 1.0 + 0.04 | 1.0 + 0.04 | 0.1 + 0.006 |
| 5 - 10 Hz | 0.3 + 0.04 | 0.3 + 0.04 | 0.3 + 0.04 | 0.035 + 0.006 | |
| 10 Hz - 5 kHz | 0.1 + 0.04 | 0.1 + 0.04 | 0.1 + 0.04 | 0.015 + 0.006 | |
| 5 - 10 kHz | 0.35 + 0.7 | 0.35 + 0.7 | 0.35 + 0.7 | 0.03 + 0.006 | |
| 3 A*5, 6 | 3 - 5 Hz | 1.1 + 0.06 | 1.1 + 0.06 | 1.1 + 0.06 | 0.1 + 0.006 |
| 5 - 10 Hz | 0.35 + 0.06 | 0.35 + 0.06 | 0.35 + 0.06 | 0.035 + 0.006 | |
| 10 Hz - 5 kHz | 0.15 + 0.06 | 0.15 + 0.06 | 0.15 + 0.06 | 0.015 + 0.006 | |
| 5 - 10 kHz | 0.35 + 0.7 | 0.35 + 0.7 | 0.35 + 0.7 | 0.03 + 0.006 | |
| 10 A*6 | 3 - 5 Hz | 1.1 + 0.06 | 1.1 + 0.06 | 1.1 + 0.06 | 0.1 + 0.006 |
| 5 - 10 Hz | 0.35 + 0.06 | 0.35 + 0.06 | 0.35 + 0.06 | 0.035 + 0.006 | |
| 10 Hz - 5 kHz | 0.15 + 0.06 | 0.15 + 0.06 | 0.15 + 0.06 | 0.015 + 0.006 | |
| 5 - 10 kHz | 0.35 + 0.7 | 0.35 + 0.7 | 0.35 + 0.7 | 0.03 + 0.006 | |
*5 10A 범위의 일부
*6 전면부 단자를 통해서만 사용 가능
*7 400 mA의 경우 소프트웨어 버전 2.0 이상에 한해 사용 가능합니다. 연속 400 mA, 2분 가동 후 1분 중단의 경우 550 mA
추가 저주파 오류
| 주파수 | AC 필터 | ||
|---|---|---|---|
| 3 Hz (저속) | 20 Hz (중간) | 200 Hz (고속) | |
| 오류는 판독치의 %로 표시됩니다. | |||
| 10 - 20 Hz | 0 | 0.25 | — |
| 20 - 40 Hz | 0 | 0.02 | — |
| 40 - 100 Hz | 0 | 0.01 | 0.55 |
| 100 - 200 Hz | 0 | 0 | 0.2 |
| 200 Hz - 1 kHz | 0 | 0 | 0.02 |
| >1 kHz | 0 | 0 | 0 |
주파수
| 특성 | 설명 |
|---|---|
| 게이트 타임 | 1 s, 100 ms, 10 ms로 프로그래밍 가능 |
| 측정 방식 | 유연한 계수 방식. AC 전압 측정 기능을 사용한 AC 결합 입력 |
| 설정 시 고려 사항 | DC 오프셋 전압 변경 후에 주파수 또는 주기를 측정하는 경우 오류가 발생할 수 있습니다. 최상의 측정 정밀도를 확보하려면 입력 차단 커패시터가 안정되도록 1초 정도 기다려야 합니다. |
| 측정 시 고려 사항 | 측정 오류를 최소화하려면 저전압, 저주파 신호를 측정할 때 외부 노이즈로부터 입력을 차폐해야 합니다. |
DMM4050/4040 정밀도
| 범위 | 주파수 | 24 시간 (23 °C ±1 °C) | 90 일 (23 °C ±5 °C) | 1 년 (23 °C ±5 °C) | 온도 계수/°C 18 ~ 28°C 이외 |
|---|---|---|---|---|---|
| 정밀도는 측정값의 ± %로 표시됩니다. | |||||
| 100 mV to 1000 V*10, 11 | 3 - 5 Hz | 0.1 | 0.1 | 0.1 | 0.005 |
| 5 - 10 Hz | 0.05 | 0.05 | 0.05 | 0.005 | |
| 10 - 40 Hz | 0.03 | 0.03 | 0.03 | 0.001 | |
| 40 Hz - 300 kHz | 0.006 | 0.01 | 0.01 | 0.001 | |
| 300 kHz - 1 MHz | 0.006 | 0.01 | 0.01 | 0.001 | |
*10 8 × 107 Volt-HertzHz로 제한
*11 입력 100 mV 초과, 10 – 100 mV의 경우 측정 오류 %에 10을 곱합니다.
게이트 타임 대 해상도
| 게이트 타임 | 해상도 |
|---|---|
| 0.01 | 5½ |
| 0.1 | 6½ |
| 1.0 | 6½ |
추가 저주파 오류
| 주파수 | NPLC | ||
|---|---|---|---|
| 6½ | 5½ | 4½ | |
| 100 mV를 초과하는 입력에 대해 오류는 측정값의 %로 표시됩니다. 10 – 100 mV의 경우 %에 10을 곱합니다. | |||
| 3 - 5 Hz | 0 | 0.12 | 0.12 |
| 5 - 10 Hz | 0 | 0.17 | 0.17 |
| 10 - 40 Hz | 0 | 0.2 | 0.2 |
| 40 - 100 Hz | 0 | 0.06 | 0.21 |
| 100 - 300 Hz | 0 | 0.03 | 0.21 |
| 300 Hz - 1 kHz | 0 | 0.01 | 0.07 |
| >1 kHz | 0 | 0 | 0.02 |
정전 용량(DMM4050만 해당)
| 범위 | 해상도 | 1년 정밀도*12 (23 °C ±5 °C) | 온도 계수/°C 18 ~ 28 °C 이외 |
|---|---|---|---|
| 정밀도는 ±(측정값 % + % 범위)로 표시됩니다. | |||
| 1 nF | 1 pF | 2% ±2.5% | 0.05 + 0.05 |
| 10 nF | 10 pF | 1% ±0.5% | 0.05 + 0.01 |
| 100 nF | 100 pF | 1% ±0.5% | 0.01 + 0.01 |
| 1 μF | 1 nF | 1% ±0.5% | 0.01 + 0.01 |
| 10 μF | 10 nF | 1% ±0.5% | 0.01 + 0.01 |
| 100 μF | 100 nF | 1% ±0.5% | 0.01 + 0.01 |
| 1 mF | 1 μF | 1% ±0.5% | 0.01 + 0.01 |
| 10 mF | 10 μF | 1% ±0.5% | 0.01 + 0.01 |
| 100 mF | 100 μF | 4% ±0.2% | 0.05 + 0.05 |
*12 표시된 정밀도는 영점 기능을 사용하여 얻은 값입니다.
온도(DMM4050만 해당)
| 범위 | 해상도 | 정밀도 | 온도 계수/°C 18 ~ 28 °C 이외 | |
|---|---|---|---|---|
90 일 (23 °C ±5 °C) | 1 년 (23 °C ±5 °C) | |||
테스트 전류:1 mA 정밀도는 ± °C로 표시되며 리드 저항 10 Ω 미만에서 Platinum RT100(DIN IEC 751, 385 type) RTD 기준입니다. 아래 표에 열거된 정밀도는 4와이어 RTD | ||||
| –200 °C | 0.001 °C | 0.06 | 0.09 | 0.0025 |
| –100 °C | 0.001 °C | 0.05 | 0.08 | 0.002 |
| 0 °C | 0.001 °C | 0.04 | 0.06 | 0.002 |
| 100 °C | 0.001 °C | 0.05 | 0.08 | 0.002 |
| 300 °C | 0.001 °C | 0.1 | 0.12 | 0.002 |
| 600 °C | 0.001 °C | 0.18 | 0.22 | 0.002 |
추가 오류
| 자리 | NPLC | 추가 NPLC 노이즈 오류 |
|---|---|---|
| 6½ | 100 | 0 °C |
| 6½ | 10 | 0 °C |
| 5½ | 1 | 0.03 °C |
| 5½ | 0.2 | 0.12 °C |
| 4½ | 0.02 | 0.6 °C |
도통
| 특성 | 설명 |
|---|---|
| 도통 임계값 | 1 Ω 및 1000 Ω 중 선택 가능 |
| 테스트 전류 | 1 mA |
| 응답 시간 | 300 S/s, 음향 신호 |
| 범위 | 24 시간 (23 °C ±1 °C) | 90 일 (23 °C ±5 °C) | 1 년 (23 °C ±5 °C) | 온도 계수/°C 18 ~ 28 °C 이외 |
|---|---|---|---|---|
| 정밀도는 ±(측정값 % + % 범위)로 표시됩니다. | ||||
| 1000.0 Ω | 0.002 + 0.01 | 0.008 + 0.02 | 0.01 + 0.02 | 0.001 + 0.002 |
다이오드 테스트
| 특성 | 설명 |
|---|---|
| 테스트 전류 | 100 μA 또는 1 mA |
| 응답 시간 | 300 S/s, 음향 신호 |
| 범위 | 24 시간 (23 °C ±1 °C) | 90 일 (23 °C ±5 °C) | 1 년 (23 °C ±5 °C) | 온도 계수/°C 18 ~ 28 °C 이외 |
|---|---|---|---|---|
| 정밀도는 ±(측정값 % + % 범위)로 표시됩니다. | ||||
| 5.0000 V | 0.002 + 0.002 | 0.008 + 0.002 | 0.01 + 0.002 | 0.001 + 0.002 |
| 10.0000 V | 0.002 + 0.001 | 0.008 + 0.002 | 0.01 + 0.002 | 0.001 + 0.002 |
측정 속도 (IEEE488*16)
| 기능 | 자리 | 설정 | 통합 시간 60 Hz (50 Hz) | 초당 측정 횟수*13 | |
|---|---|---|---|---|---|
| DMM4040 | DMM4050 | ||||
| DC Volts, DC Current, and Resistance | 6½ | 100 NPLC | 1.67 (2) s | 0.6 (0.5) | 0.6 (0.5) |
| 6½ | 10 NPLC | 167 (200) ms | 6 (5) | 6 (5) | |
| 5½ | 1 NPLC | 16.7 (20) ms | 60 (50) | 60 (50) | |
| 5½ | 0.2 NPLC | 3.3 ms | 270 | 270 | |
| 4½ | 0.02 NPLC | 500 μs | 995 | 995 | |
| AC Voltage and AC Current*14 | 6½ | 3 Hz | 0.47 | 0.47 | |
| 6½ | 20 Hz | 1.64 | 1.64 | ||
| 6½ | 200 Hz*15 | 4.5 | 4.5 | ||
| Frequency and Period | 6½ | 1 s | 1 | 1 | |
| 5½ | 100 ms | 9.8 | 9.8 | ||
| 4½ | 10 ms | 80 | 80 | ||
| Capacitance | 6½ | NA | 2 | ||
*13 자동 영점 조정 오프, 지연 = 0, 디스플레이 오프, 자동 범위 조정 오프, 연산 오프 상태의 통상 측정 속도
*14 AC 단위의 0.01%에 해당하는 최대 측정 속도. DC 입력이 변화하는 경우 추가 설정 지연이 필요합니다.
*15기본 설정 지연을 사용하는 원격 작업 또는 외부 트리거의 경우
*16OutG SW 1.0.700.18 이상에서 사용 가능한 속도. RS232의 측정 속도는 선택한 보드 속도에 따라 달라질 수 있음에 유의하십시오. 보드 속도로 115,200을 선택한 경우 최대 측정 속도는 711회 측정이 됩니다. LAN 버스의 최대 측정 속도는 963회 측정입니다.
주문 정보
모델
| 모델 | 설명 |
|---|---|
| DMM4040 | 6.5자리 멀티미터 |
| DMM4050 | 6.5자리 멀티미터 |
DMM4050/4040 의 기본 제공 품목: 멀티미터, TL710 테스트 리드, 라인 코드, 예비 라인 퓨즈, 켈리브레이션 실행 보증서, 보증서, 안전 및 설치 가이드, 사용 설명서 CD-ROM(영어, 프랑스어, 이탈리아어, 독일어, 스페인어, 중국어 간체, 중국어 번체, 한국어, 러시아어, 일본어), RS-232 대 USB 어댑터 케이블NI LabVIEW SignalExpress™텍트로닉스 버전, 한정판 소프트웨어
주문 시 플러그를 지정해 주십시오.
장비 옵션
전원 플러그 옵션
| 옵션 | 설명 |
|---|---|
| 옵션A0 | 북미 |
| 옵션 A1 | 유럽 공용 |
| 옵션 A2 | 영국 |
| 옵션 A3 | 오스트레일리아 |
| 옵션 A5 | 스위스 |
| 옵션 A6 | 일본 |
| 옵션 A10 | 중국 |
| 옵션 A11 | 인도 |
| 옵션 A12 | 전원 코드 제외 |
| 옵션 E1 | 유럽 및 영국 전원 코드 |
서비스 옵션*17
| 옵션 | 설명 |
|---|---|
| 옵션 CA1 | 켈리브레이션 1회 또는 지정된 켈리브레이션 주기 중 먼저 발생하는 쪽을 제공합니다. |
| 옵션 C3 | 켈리브레이션 서비스 3년 |
| 옵션 C5 | 켈리브레이션 서비스 5년 |
| 옵션 R5 | 수리 서비스 5년(보증 기간 포함) |
*17테스트 리드와 액세서리는 DMM 보증 및 서비스 옵션에 포함되지 않습니다. 각 테스트 리드 및 액세서리 모델의 데이터 시트에서 보증 및 켈리브레이션 약관을 참조하십시오.
권장 액세서리 및 소프트웨어
| 액세서리 | 설명 |
|---|---|
| 켈리브레이션 설명서 | 077-0362-xx |
| 프로그래머용 설명서 | 077-0363-xx |
| TP750 | 100 Ω RTD 온도 프로브(DMM4050 전용) |
| TL710 | 프리미엄 테스트 리드(196-3250-xx) |
| TL705 | 2×4와이어 저항 1000 V 정밀 테스트 리드 |
| TL725 | 2×4와이어 저항 SMD 테스트 핀셋 |
| ACD4000 | 소프트 휴대용 케이스 |
| HCTEK4321 | 하드 휴대용 케이스 |
| Y8846S | 싱글 랙마운트 키트 |
| Y8846D | 듀얼 랙마운트 키트 |
| 013-0369-xx | 켈리브레이션 픽스쳐 4단자 쇼트 |
| SIGEXPTE | NI LabVIEW SignalExpress 텍트로닉스 버전 소프트웨어 - 정식 버전 |
본 제품은 ISO 등록 시설에서 제조되었습니다. 본 제품은 IEEE 표준 488.1-1987 및 RS-232C를 준수합니다. 3MW-23595-0
