5シリーズMSO

ミックスド･シグナル･オシロスコープ・データ・シート

このデータ・シートの製品は、テクトロニクスでは販売終了となっています。
Tektronix Encoreプレミアム再生品を見るbr/>​
上記製品のサポートと保証のステータスをチェックする

データ・シートをダウンロードする
詳細情報

オンラインで読む：

ミックスド･シグナル･オシロスコープ・データ・シート

主な性能仕様

革新的なピンチ - スワイプ - ズーム操作に対応したタッチスクリーンによるユーザ・インタフェース、業界トップクラスの大型HDディスプレイ、チャンネルあたり1つのアナログ信号または8つのデジタル信号の測定が可能なFlexChannel®入力を4/6/8チャンネル備えた5シリーズMSOは、今日、および将来予想される困難な課題にも対応できます。性能、解析機能、そしてユーザ・エクスペリエンス全般についても、新しい基準を確立しました。

入力チャンネル数

  • 4、6、または8（FlexChannel®入力）
  • 1つのFlexChannelで以下の入力をサポートします。
    • 1つのアナログ信号入力（波形表示、スペクトラム表示、または両方を同時）
    • 8つのデジタル・ロジック入力（TLP058型ロジック・プローブを使用）

周波数帯域（全アナログ・チャンネル）

  • 350MHz、500MHz、1GHz、2GHz（アップグレード可能）

サンプル・レート（全アナログ／デジタル・チャンネル）

  • リアルタイム：6.25GS/s
  • 補間：500GS/s

レコード長（全アナログ／デジタル・チャンネル）

  • 62.5Mポイント（標準）
  • 125、250、500Mポイント（オプションおよびアップグレード可能）

波形取込みレート

  • 500,000波形／秒以上

垂直分解能

  • 12ビットADC
  • 最高16ビット（ハイレゾ・モード）

標準のトリガ・タイプ

  • エッジ、パルス幅、ラント、タイムアウト、ウィンドウ、ロジック、セットアップ／ホールド時間、立上り／立下り時間、パラレル・バス、シーケンス、ビジュアル・トリガ、ビデオ（オプション）、RF対時間（オプション）

標準解析機能

  • カーソル：波形、垂直バー、水平バー、垂直／水平バー
  • 測定項目：36種類
  • Spectrum View：周波数領域解析（周波数領域と時間領域は独立して設定可能）
  • FastFrame™：セグメント・メモリ・アクイジション・モードにより、毎秒最大5,000,000フレームを超える取込みが可能

  • プロット：タイム・トレンド、ヒストグラム、スペクトラム、および位相ノイズ

  • 演算機能：基本波形演算、FFT、拡張数式エディタ
  • サーチ機能：任意のトリガ条件で検索が可能
  • ジッタ：TIEおよび位相ノイズ

オプションの解析（オプションおよびアップグレード可能）

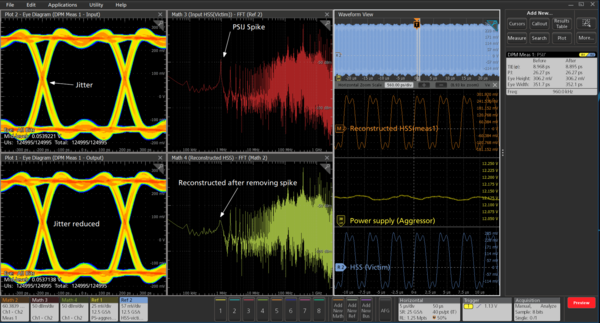

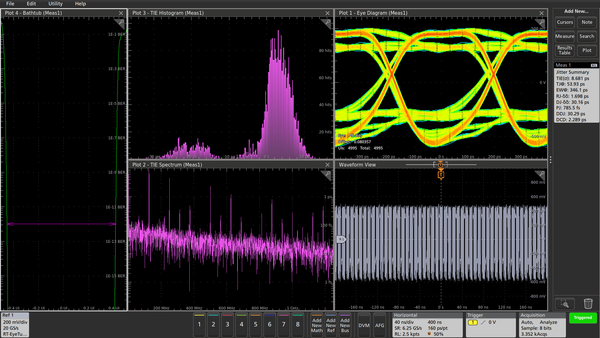

  • 拡張ジッタ／アイ・ダイアグラム解析ソフトウェア
  • ユーザ定義フィルタリング
  • 高度なSpectrum View

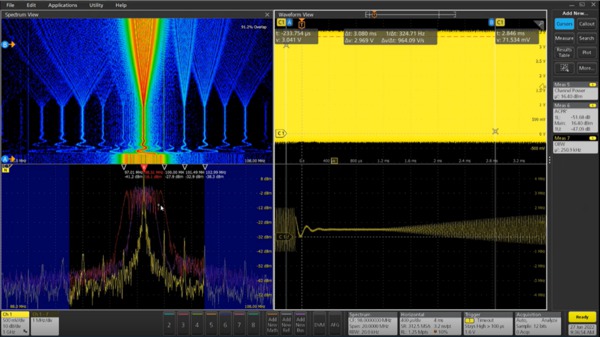

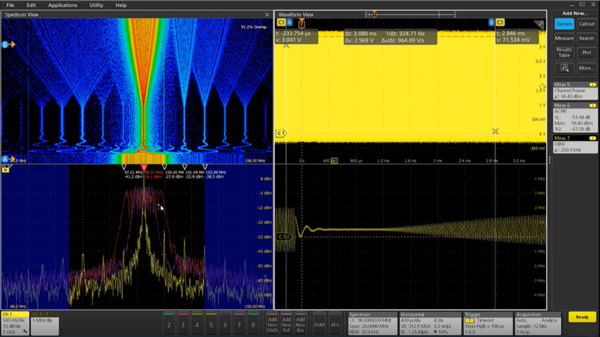

  • RF対時間波形、トリガ、スペクトログラム、およびIQキャプチャ
  • デジタル電源管理
  • マスク／リミット・テスト
  • インバータ、モータ、ドライブ
  • LVDSのデバッグ／解析
  • PAM3解析

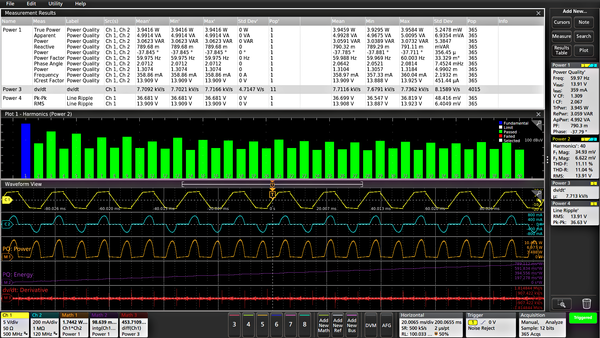

  • 拡張パワー測定／解析
  • 拡張ベクトル信号解析（SignalVu-PC）

オプションのプロトコルのトリガ、デコード、解析（オプションおよびアップグレード可能）

I2C、SPI、eSPI、I3C、RS-232／422／485／UART、SPMI、SMBus、CAN、CAN FD、CAN XL、LIN、FlexRay、SENT、PSI5、CXPI、車載用Ethernet、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2.0、Ethernet、EtherCAT、オーディオ、MIL-STD-1553、ARINC 429、Spacewire、8B/10B、NRZ、マンチェスター、SVID、SDLC、1-Wire、MDIOおよびNFC

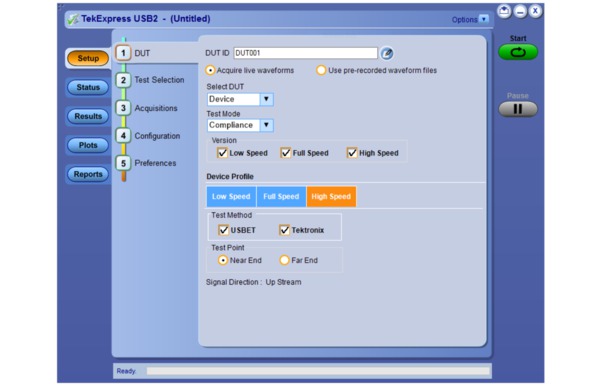

オプションのシリアル・コンプライアンス・テスト（オプションおよびアップグレード可能）

  • Ethernet、USB 2.0、車載用Ethernet、産業用Ethernet

任意波形／ファンクション・ジェネレータ（オプションおよびアップグレード可能）

  • MHz波形の生成
  • 波形タイプ：任意波形、正弦波、方形波、パルス波、ランプ波、三角波、DCレベル、ガウシアン、ローレンツ、指数立上り/立下り、Sin(x)/x、ランダム・ノイズ、ハーバーサイン、心電図

デジタル電圧計（製品登録により無料で提供）

  • 4桁のAC実効値電圧、DC電圧、およびDC＋AC実効値電圧測定

周波数カウンタ（製品登録により無料で提供）

  • 8桁

ディスプレイ

  • 15.6型（396 mm）TFTカラー
  • 解像度：HD（1,920×1,080）
  • 静電容量式（マルチタッチ）タッチスクリーン

拡張機能

  • USBホスト（7ポート）、USB 3.0デバイス（1ポート）、LAN（10/100/1000 Base-T Ethernet; LXI互換）、Display Port、DVI-D、VGA

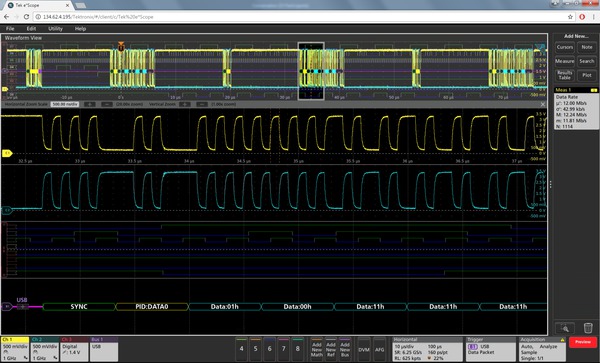

e*Scope®

  • 標準のWebブラウザを介した、ネットワーク接続経由でのオシロスコープの遠隔表示／制御が可能

標準プローブ

  • 10MΩ受動電圧プローブ（容量負荷：4pF未満）、1chに1本

保証期間

  • 3年間 （標準）、トータル保証サービス・プラン（オプション）

寸法

  • 309 mmx454 mmx204 mm（高さx幅x奥行）
  • 質量：11.4 kg

チャンネル数の不足によって、検証やデバッグの作業が遅れる心配はもうありません。

5シリーズMSOは、4、6、8チャンネルの機種が用意されており、15.6型HD（1,920×1,080）ディスプレイを備えているため、複雑なシステムも効率的に解析できます。組込みシステム、三相パワー・エレクトロニクス、カー・エレクトロニクス、電源設計、DC-DCパワー・コンバータなど、多くのアプリケーションでは、デバイス性能の検証や特性評価、複雑なシステムの問題のデバッグを行うために、4つ以上のアナログ信号を観測する必要があります。

ほとんどのエンジニアは、非常に困難な問題のデバッグ中に、システムをより詳細かつ広範囲に解析する必要があったのに、使用しているオシロスコープのアナログ・チャンネル数が2つ、あるいは4つに限られていたという体験をしているはずです。オシロスコープをもう1台追加したとしても、トリガ・ポイントを揃えなければならないだけでなく、2つのディスプレイに渡ってのタイミング相関や、データの文書化において、大きな困難が付きまといます。

6および8チャンネルのオシロスコープの価格は、4チャンネルのモデルより、少なくとも50%または100%高くなるはずだ、と思われがちですが、実際に追加になる価格は、6チャンネルの機種で25%以下、8チャンネルの機種では67%以下に過ぎません。わずかなコストでアナログ・チャンネルを追加するだけで、プロジェクトを常に予定通りに進めることができるようになります。

5SeriesMSO 48Z6085027

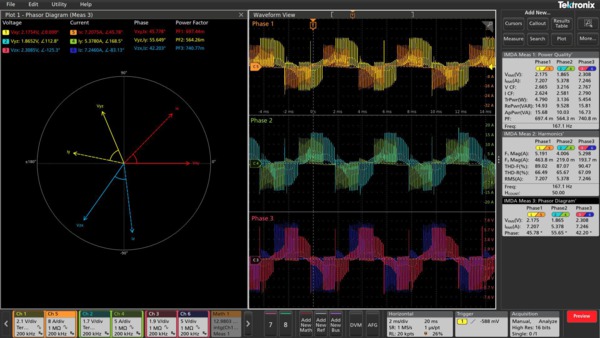

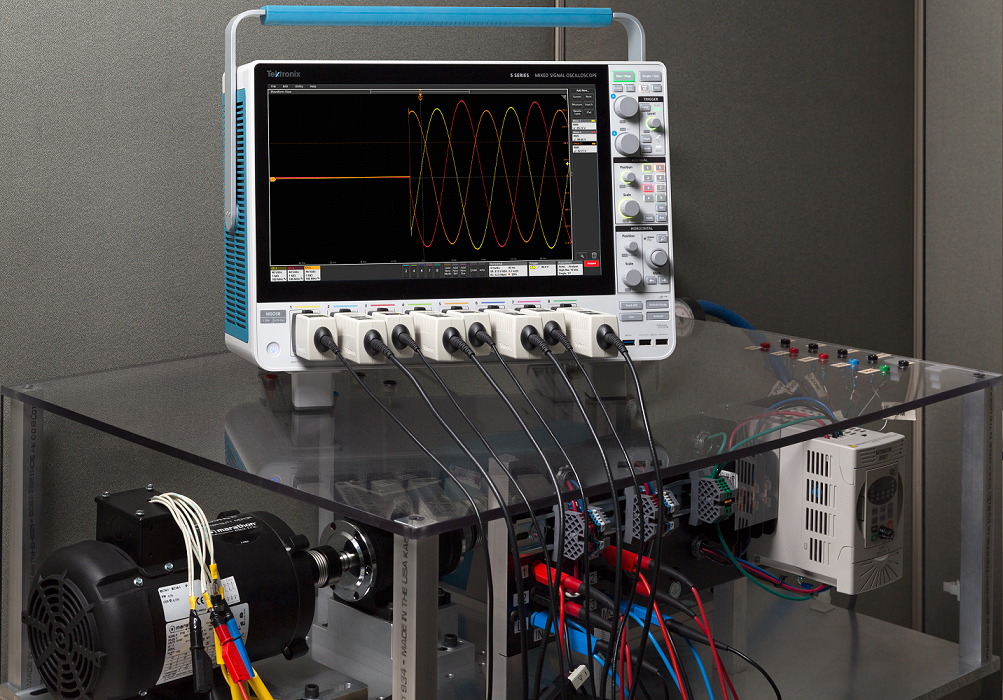

三相モータの電圧測定。起動後の三相入力電圧が表示されている

優れた柔軟性を持ち、システム全体の広範囲な観測が可能なFlexChannel®技術

5シリーズMSOには、従来のミックスド・シグナル・オシロスコープ（MSO）の常識を超える新技術が取り入れられています。FlexChannel技術により、それぞれのチャンネル入力を1つのアナログ・チャンネル、8つのデジタル・チャンネル（TLP058型ロジック・プローブを使用）、またはそれぞれの領域を独立に設定し、アナログとスペクトラムを同時に表示することもできます。従来にない、柔軟なチャンネル構成が可能です。

8つのFlexChannelを備えた機種の場合、8つのチャンネルをすべてアナログ信号に割り当て、デジタル信号は未使用という構成も可能です。さらに、7つのアナログと8つのデジタル、あるいは6つのアナログと16のデジタル、5つのアナログと24のデジタルなど、柔軟な組み合わせが可能です。こうした構成は、TLP058型ロジック・プローブを着脱するだけで、いつでも簡単に変更できます。そのため、常に最適な数のデジタル・チャンネルを確保できます。

5SeriesMSO 48Z6085027

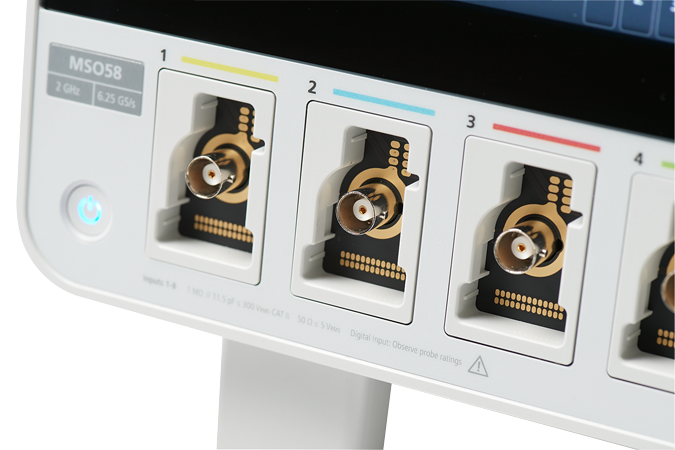

優れた柔軟性を実現したFlexChannel技術では、接続するプローブの種類により、1つのアナログ・チャンネルとして使用するか、8つのデジタル・チャンネルとして使用するかを柔軟に選択できる

従来のMSOでは、デジタル・チャンネルはアナログ・チャンネルに比べてサンプル・レートが低く、レコード長も短いなど、さまざまなトレードオフがありました。5シリーズMSOでは、デジタル・チャンネルを新しいレベルで統合できます。デジタル・チャンネルでも、アナログ・チャンネルと同様に、高サンプル・レート（最高 6.25 GS/s）と長いレコード長（最大 500M ポイント）を利用できます。

5SeriesMSO 48Z6085027

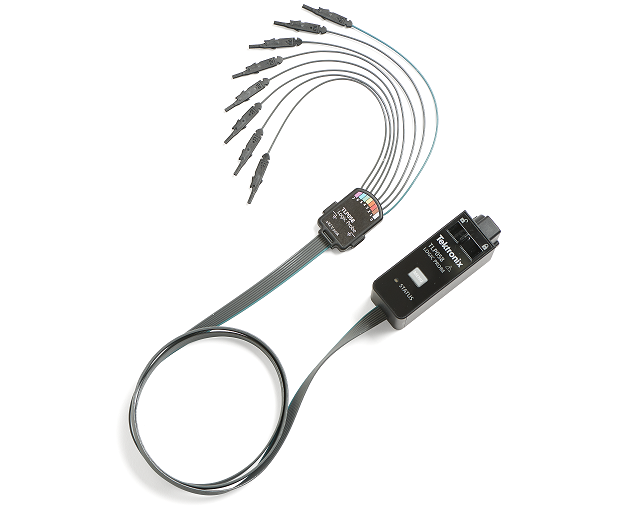

TLP058型：8つの高性能デジタル入力を装備TLP058型プローブは、必要に応じて何本でも接続することができ、最大64チャンネルのデジタル入力を利用可能
5SeriesMSO 48Z6085027
Ch 2にTLP058型ロジック・プローブを取り付け、DACの8つの入力を接続している。緑と青に色分けされており、緑が1、青が0を示している。Ch 3に取り付けたもう1本のTLP058型ロジック・プローブは、DACをドライブするSPIバスにプロービングしている。白いエッジは高周波成分が含まれていることを示しており、拡大表示するか、より高速なサンプル・レートで取込むことでより詳細な情報が得られる
5SeriesMSO 48Z6085027

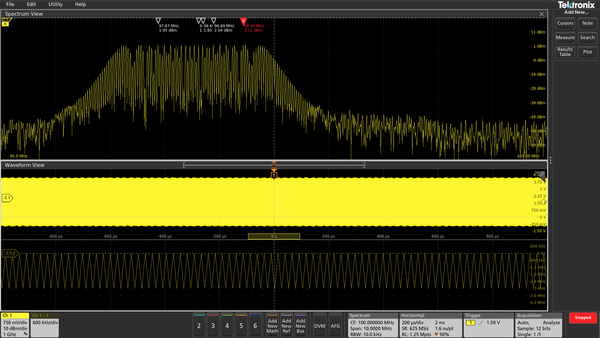

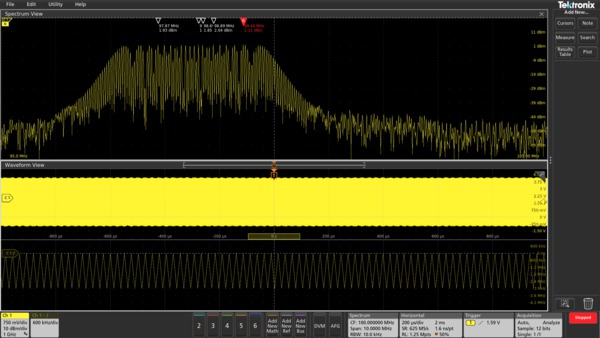

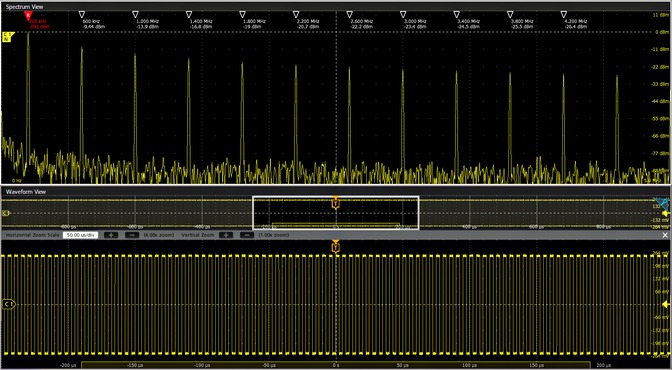

アナログとデジタルだけではなく、FlexChannel入力はSpectrum Viewにも対応。この当社の特許技術を使用することで、各領域で独立に設定しながら、すべてのアナログ信号について、アナログ表示とスペクトラム表示を同時に観測可能。スペクトラム・アナライザを使用するときと同じ感覚で、オシロスコープを使用して簡単に周波数領域の解析が可能。周波数領域と時間領域の現象を関連付ける機能も維持されている

優れた信号表示機能

15.6型（396mm）ディスプレイは、業界トップクラスの大型ディスプレイで、従来の10.4型（264mm）ディスプレイの2倍以上の広い表示領域があります。さらに、解像度もトップクラスで、フルHDの解像度（1,920×1,080）を備えているため、重要なリードアウトや解析のための領域を確保しながら、多くの信号を同時に観測できます。

表示領域は、垂直方向のスペースを波形表示に最大に利用できるように、最適化されています。右側の結果バーを非表示にすると、画面の横幅全体を波形表示に使用できます。

5SeriesMSO 48Z6085027

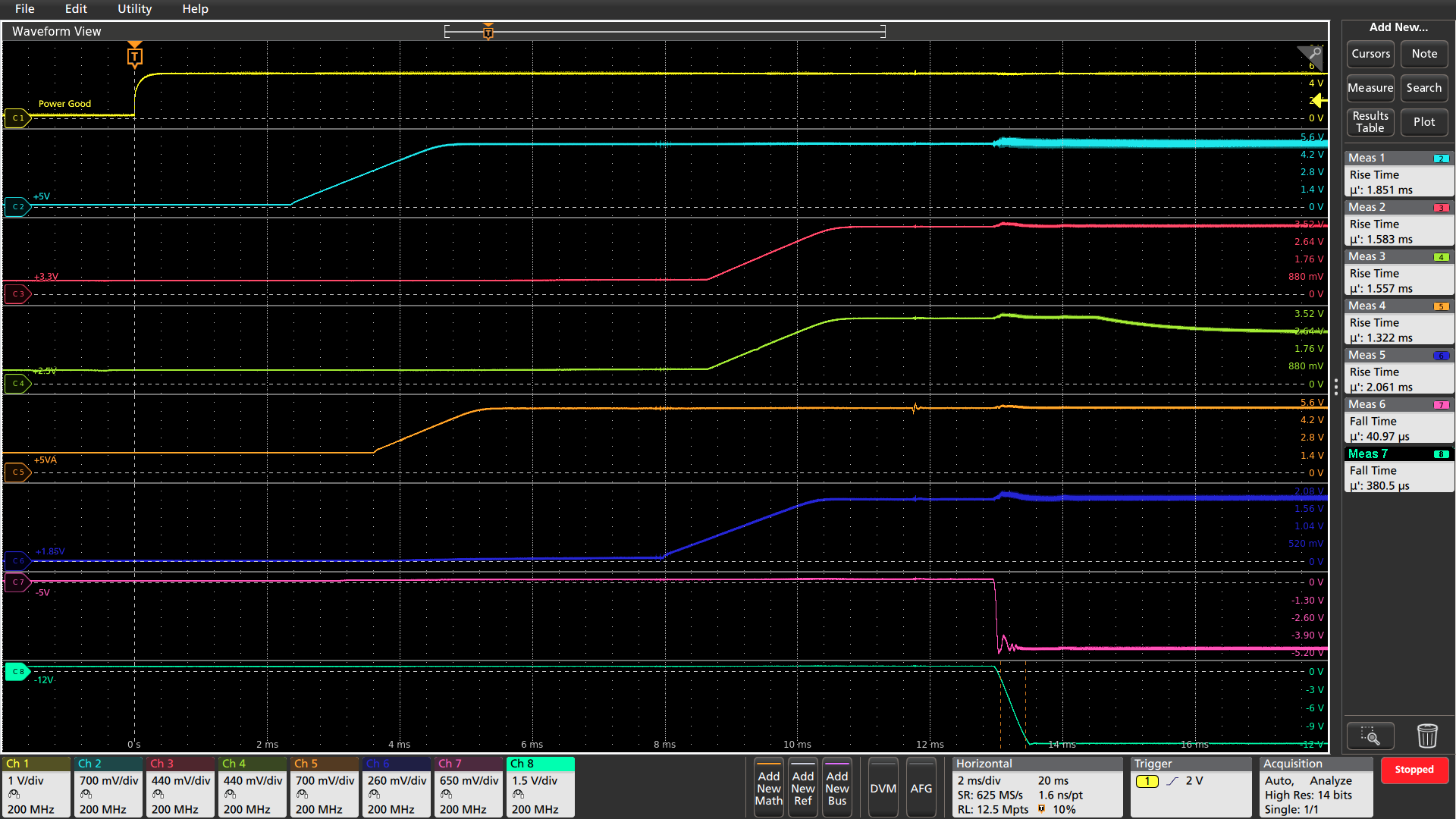

スタック表示モードでは、各入力のADコンバータの分解能を最大に維持しながら、すべての波形を簡単に観測できるため、精度の高い測定が行える

5シリーズMSOは、最新技術のスタック表示モードを備えています。従来、オシロスコープでは同じ目盛にすべての波形を重ねて表示していたため、さまざまなトレードオフが生じていました。

  • それぞれの波形を表示するには、波形が重なり合わないように、波形の垂直軸スケールと位置を調整しなければならない。それぞれの波形で利用できるADコンバータのレンジがわずかしかないため、測定確度が低下する

  • 測定確度を維持するためには、それぞれの波形の垂直軸スケールと位置を調整して、画面全体に表示する必要がある。波形が互いに重なり合うため、個々の波形では信号の細部まで識別しにくい

新しいスタック表示では、これらのトレードオフが解消されます。波形のオン／オフが行われると、自動的に水平波形の"スライス"（追加の目盛）が追加または削除されます。それぞれのスライスが、その波形のADコンバータの全レンジを使用します。すべての波形は、別々に表示されてはいますが、ADコンバータの全レンジが使用されているため、表示機能と確度が最大に生かされます。これらの処理は、波形が追加または削除されると、すべて自動的に行われます。スタック表示モードでは、チャンネル／波形バッジをディスプレイ下部の設定バーにドラッグ・アンド・ドロップするだけでチャンネルの順序を簡単に変更できます。スライスの内部にチャンネルのグループをオーバーレイすることもできるため、信号の表示を見ながら簡単に比較できます。

ディスプレイを備えており、広い表示領域を確保できるため、信号だけでなく、プロット、測定結果テーブル、バス・デコード・テーブルなど、豊富な情報を表示できます。アプリケーションに合わせて、サイズや位置も簡単に変更できます。

5SeriesMSO 48Z6085027

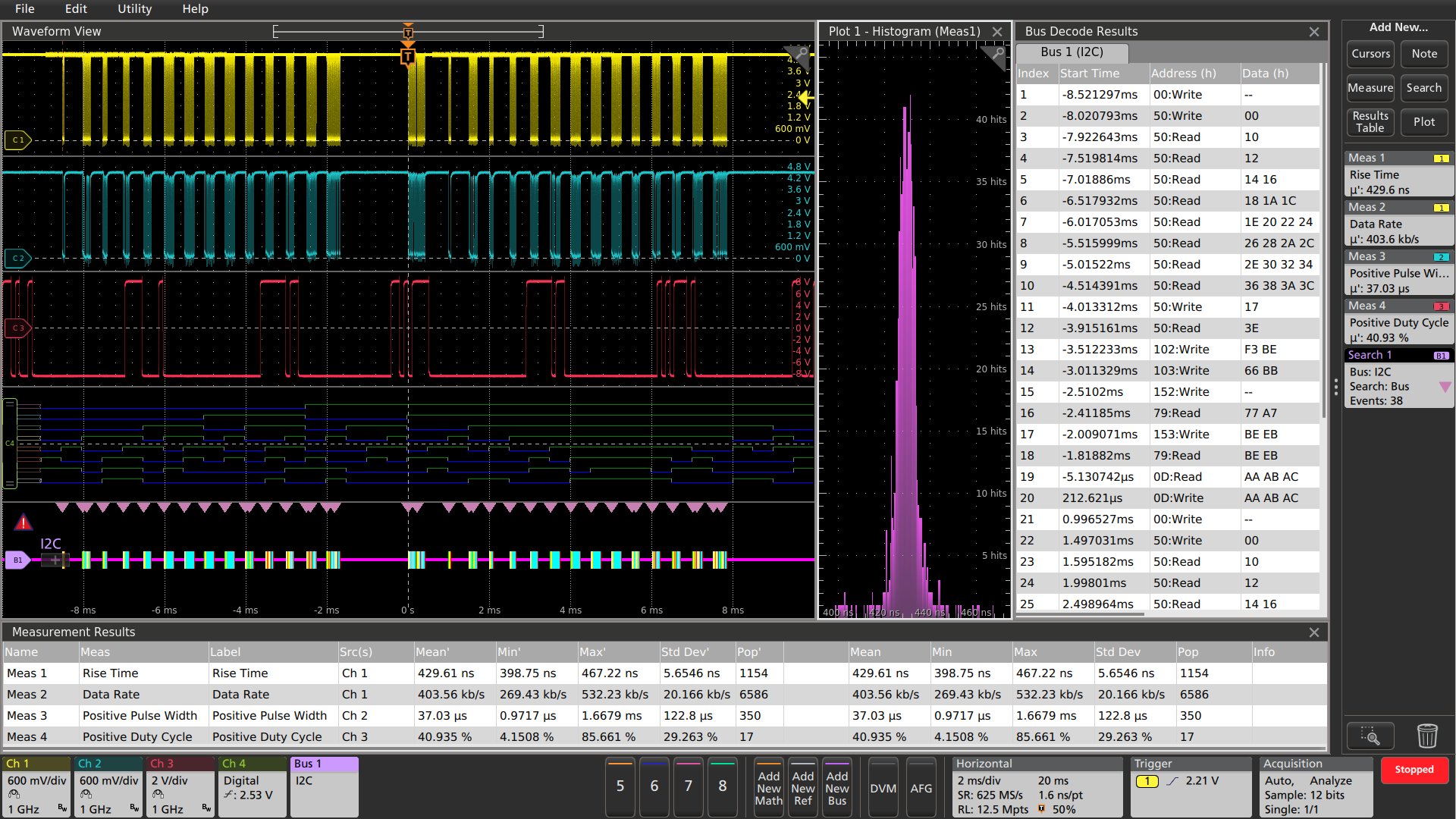

3つのアナログ・チャンネル、8つのデジタル・チャンネル、デコードしたシリアル・バス波形、デコードしたシリアル・パケット結果テーブル、4つの測定項目、測定ヒストグラム、測定結果テーブルを統計情報とシリアル・バス・イベント検索結果ともに表示して、と同時に表示できます。

タスクに集中できる使いやすいユーザ・インタフェース

設定バー：主要パラメータと波形の管理

ディスプレイ下部の設定バーには、波形、オシロスコープの動作に関連する各種のパラメータが、"バッジ"として一列に表示されます。設定バーを使用すると、使用頻度の高い波形管理タスクにすばやくアクセスできます。以下のような操作は、シングル・タップで実行できます。

  • チャンネルをオンにする
  • 演算波形の追加
  • リファレンス波形の追加
  • バス波形の追加
  • オプションの任意波形／ファンクション・ジェネレータ（AFG）を有効にする
  • オプションの内蔵デジタル・ボルトメータ（DVM）を有効にする

結果バー：解析と測定

ディスプレイ右側の結果バーは、タップするだけで、カーソル、測定、サーチ、測定／バス・デコード結果テーブル、プロット、メモなど、使用頻度の高い解析ツールにすばやくアクセスできます。

DVM／測定／サーチ結果バッジは、すべて結果バーに表示されるため、波形表示エリアを圧迫することはありません。波形表示エリアをさらに広くしたい場合には、結果バーを消すこともできます。もちろん、いつでも再表示できます。

5SeriesMSO 48Z6085027
ディスプレイ上の目的のアイテムをダブルタップするだけで構成メニューが表示される。この例では、トリガ・バッジがダブルタップされたので、トリガ構成メニューが表示されている

オシロスコープに最適化されたタッチ操作

タッチ・インタフェースを備えたオシロスコープは、今では決して珍しいものではありません。しかし、それらはすべて、後から付け足した機能に過ぎませんでした。5シリーズMSOは、静電容量方式のタッチスクリーンを備えた15.6型ディスプレイと、タッチ操作に最適化されたユーザ・インタフェースを備えた業界初のオシロスコープです。

スマホやタブレット、その他のタッチスクリーン対応デバイスでお馴染みのタッチ操作がサポートされています。

  • 波形を左右上下にドラッグすることで、水平／垂直位置の調整やパン／ズーム表示が可能
  • ピンチ操作により、水平または垂直方向のスケールの変更やズーム・イン／アウトが可能
  • 画面の端からアイテムをドラッグして削除
  • 右側からスワイプ（結果バーを表示）または上側からスワイプ（ディスプレイの左上にメニューを表示）

操作性に優れた前面パネル操作部を使用して、馴染みのあるノブやボタンによる調整を行えるだけでなく、マウスやキーボードを使用することもできます。

5SeriesMSO 48Z6085027
スマホやタブレットと同じ静電容量方式のタッチスクリーンを使用して操作が可能です。

可変フォント・サイズ

従来、オシロスコープのユーザ・インタフェースでは、波形やリードアウトの表示を最適化するために、フォント・サイズを固定して設計されてきました。すべてのユーザが同じ表示設定であれば問題になりませんが、そうではない場合もあります。ユーザは画面を長時間凝視しなければならないため、これは大きな問題であると認識しています。5シリーズMSOは、可変フォント・サイズを実現しており、好みに合わせて、12ポイント～20ポイントまで自由に設定できます。フォント・サイズを調整すると、ユーザ・インタフェースは連動して拡大縮小するため、アプリケーションに合わせて最適なサイズに設定することができます。

5SeriesMSO 48Z6085027

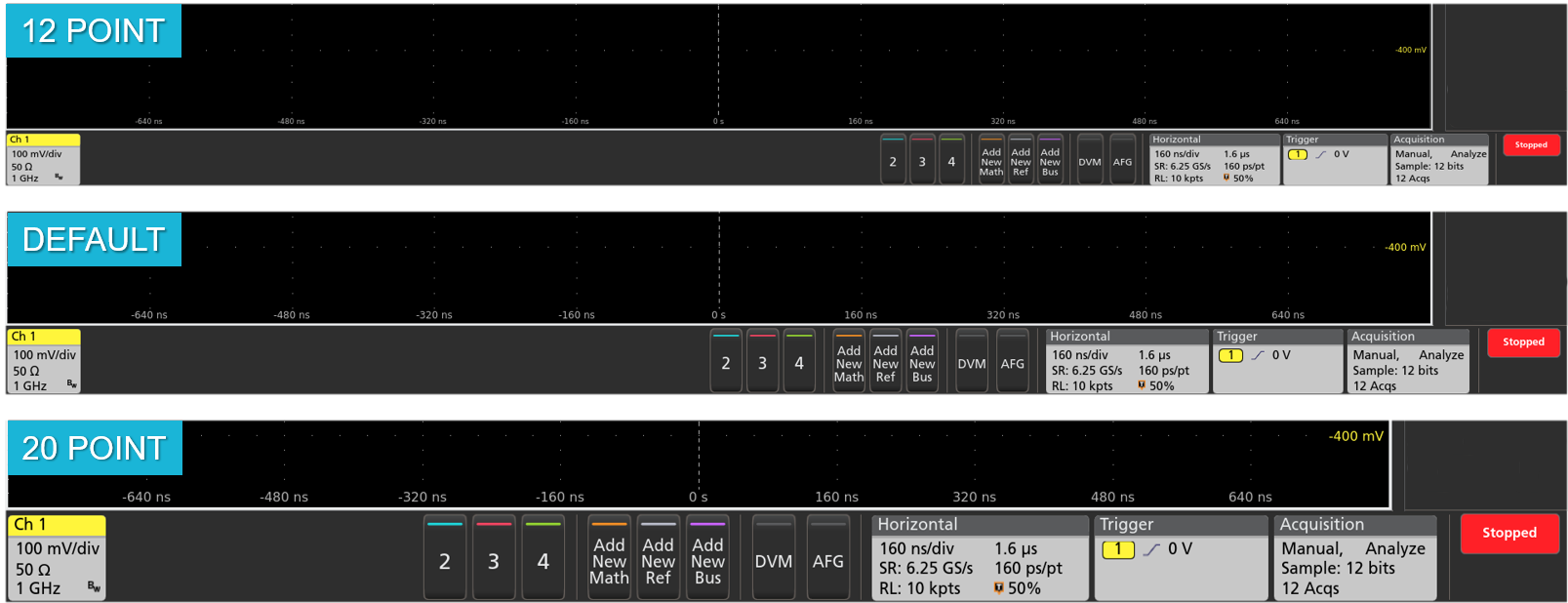

フォント・サイズに応じてユーザ・インタフェースも連動する
5SeriesMSO 48Z6085027

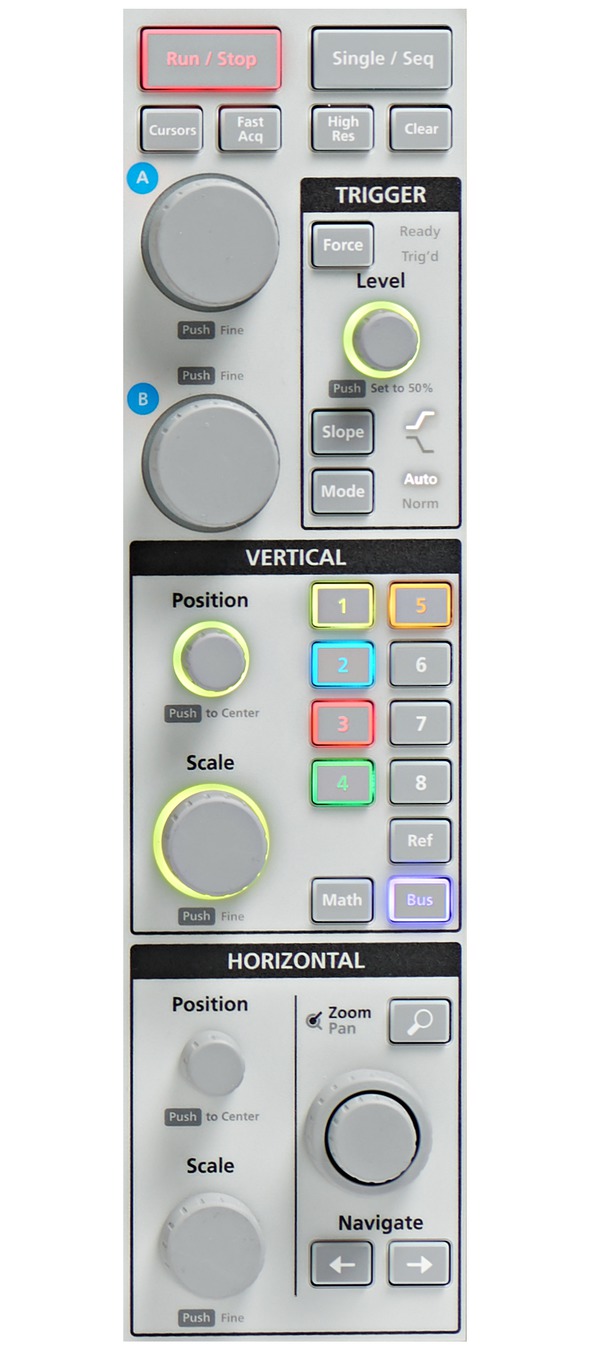

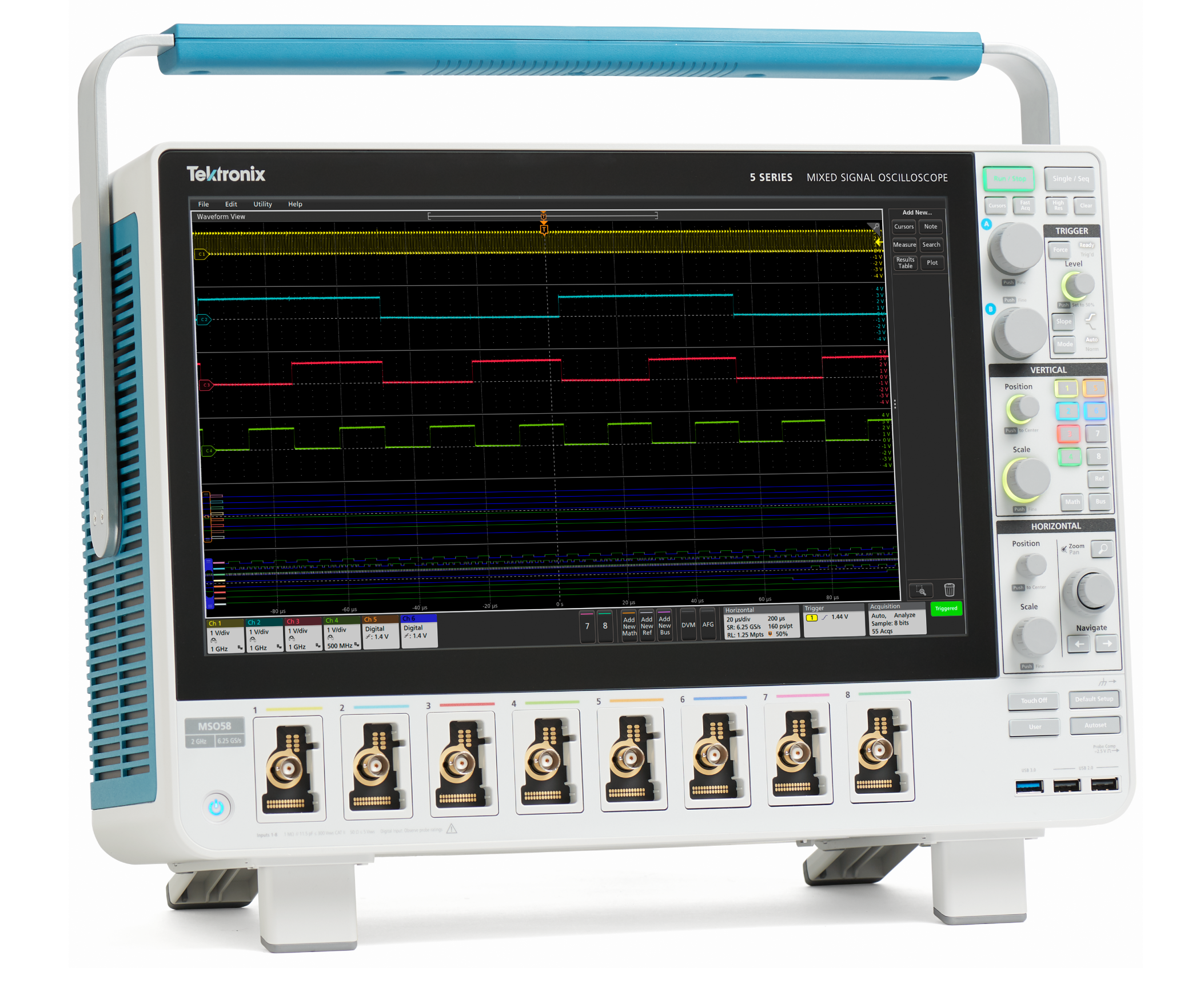

作業効率に優れ、直観的な前面パネル。必要な操作部をすべて備えながら、15.6型HDディスプレイの広い表示領域を十分に確保

前面パネルによる操作

従来、オシロスコープ前面は、表面の約50%がディスプレイ、残りの50%が操作部という構成が一般的でした。5シリーズMSOは、本機前面の約～85%がディスプレイで占められています。広い表示領域を確保するために、前面パネルの構造を見直し、重要性の高い操作については、従来からの簡単で直観的な操作を維持する一方で、ディスプレイ上のオブジェクトから各種の機能に直接アクセスできるようにしたことで、メニュー・ボタンの数を減らすことに成功しています。

操作部の周囲がLEDで色分けされるため、トリガ・ソースや垂直軸スケール／ポジション・ノブがどのチャンネルに割り当てられているのか一目でわかります。実行／停止やシングル・シーケンスといった機能については、大きな専用ボタンが右上の目立つ場所に配置されています。強制トリガ、トリガ・スロープ、トリガ・モード、デフォルト・セットアップ、オートセット、クイックセーブといった機能についても、すべて専用の前面パネル・ボタンを使用できます。

Windows環境の導入を選択可能

5シリーズMSOは、、Microsoft Windows™オペレーティング・システムを使用するかどうかを、ユーザ自身が選択できるようにした、最初のオシロスコープです。機器底部のアクセス・パネルを開くと、ソリッド・ステート・ドライブ（SSD）を接続するコネクタがあります。SSDが装着されていないときはオシロスコープ専用機として起動するため、他のプログラムをインストールして実行することはできません。

SSDが装着されている場合は、オープンなWindows10上にシステムが構成されるため、オシロスコープ・アプリケーションを最小化することでWindowsデスクトップにアクセスできます。もちろん、他のアプリケーションをインストールしたり、モニタを追加することで、デスクトップを拡張することができます。

Windowsを使用する、しないにかかわらず、オシロスコープの動作はまったく同じで、操作性、UIの操作方法にも違いはありません。

高チャンネル密度にも対応可能

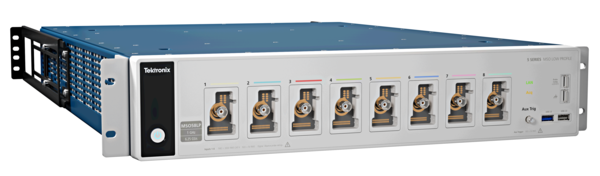

5シリーズMSOでは、ロー・プロファイル・タイプのMSO58LP型も用意されています。高さ2Uのコンパクトなサイズに8つの入力チャンネル（1GHz）と補助トリガ入力、12ビットのA/Dコンバータを装備した5シリーズMSOロー・プロファイルは、高いチャンネル密度が求められるアプリケーションに対しても余裕を持って対応できます。

5SeriesMSO 48Z6085027

優れた性能

最高2GHzのアナログ周波数帯域、6.25GS/sのサンプル・レート、62.5Mポイントのレコード長（標準装備）、12ビットのADCを備えた5シリーズMSOは、優れた信号忠実度、分解能で波形の細部まで取込むことができます。

デジタル・フォスファ技術とFastAcq™高速波形取込み

設計上の問題をデバッグするためには、まず問題の存在を知る必要があります。FastAcqとデジタル・フォスファ技術により、デバイスの実際の動作を確認することができます。毎秒500,000波形以上という高速の波形取込レートにより、デジタル・システムでよく見られるラント・パルス、グリッチ、タイミング問題など、間欠的に発生する問題も非常に高い確率で観測することができます。まれにしか発生しないイベントをはっきりと表示させるため、輝度階調表示を使用することで、通常の信号特性に対する、まれなトランジェントの発生頻度を表示します。

5SeriesMSO 48Z6085027

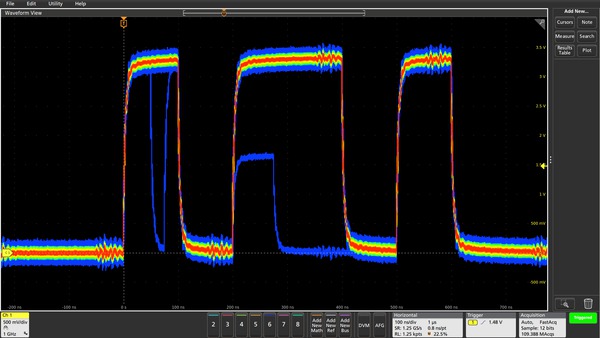

FastAcqの高速取込みにより、デジタル設計によく見られる捕捉困難な問題も検出できます。

業界トップクラスの垂直分解能

大きな振幅の信号を取込みながら、信号の細部まで観察しなければならない場合でも、5シリーズMSOは、不要なノイズの影響を最小限に抑えながら、目的の信号を確実に取込める性能を備えています。本機の中心となる技術は、12ビットのADコンバータ（ADC）であり、従来の8ビットADCの16倍という優れた垂直軸分解能を実現しています。

新しいハイレゾ・モードでは、選択されたサンプル・レートに基づいて、ハードウェア・ベースの独自の有限インパルス応答（FIR）フィルタが適用されます。FIRフィルタは、そのサンプル・レートで利用可能な最高帯域幅を維持しながら、エイリアシングを抑制し、選択したサンプル・レートに対する使用可能帯域幅を上回る雑音をオシロスコープの増幅器やADCから除去します。ハイレゾ・モードでは、常に最低でも12ビットの垂直分解能が確保され、125MS/s以下のサンプル・レートでは垂直分解能は16ビットにまで拡張されます。

新しい低ノイズのフロント・エンド増幅器により、信号解像能力がさらに向上しています。

5SeriesMSO 48Z6085027
12ビットのADCと新しいハイレゾ・モードにより、業界トップクラスの垂直分解能を実現しています。

トリガ

デバイスの障害を検出するのは、デバッグの第1段階です。次に、原因を特定するために、想定されるイベントを取込まなければなりません。5シリーズMSOは、さまざまなタイプに対応した、高度なトリガ機能を提供しています。

  • ラント
  • ロジック
  • パルス幅
  • ウィンドウ
  • タイムアウト
  • 立上り／立下り時間
  • セットアップ／ホールド時間違反
  • シリアル・パケット
  • パラレル・データ
  • シーケンス
  • ビデオ
  • ビジュアル・トリガ
  • RF周波数対時間
  • RF振幅対時間

最大500Mポイントのレコード長により、数多くのイベントを取込むことができます。数千というシリアル・パケットでも1回で取込むことができ、高い分解能のままズーム表示して詳細に信号を観測し、信頼性の高い測定結果を記録できます。

5SeriesMSO 48Z6085027
さまざまなトリガ・タイプに対応し、状況対応型のトリガ・メニューも備えているため、目的のイベントを簡単に特定できる

ビジュアル・トリガ － 特定の信号をすばやく検出

複雑なバスから特定のサイクルを検出するには、何時間もデータを取込み、何千というアクイジションを調べる必要があります。そのイベントが発生したときのみ表示するようにトリガ設定できれば、この時間を短縮することができます。

ビジュアル・トリガは、オシロスコープのトリガ機能を拡張し、取込んだすべての波形取込をスキャンし、ディスプレイに表示されるエリア（図形形状）と比較します。マウスまたはタッチスクリーンにより、無制限数のエリアを作成できます。さまざまな形状（三角形、長方形、六角形、台形）を使用して、さまざまなトリガ動作に対応するエリアが設定できます。形状が作成できれば、必要に応じてカスタム形状を作成し、理想的なトリガ条件になるように編集することもできます。複数のエリアを定義すれば、オンスクリーンの編集機能を使用して、ブール論理式を使用した複雑なトリガ条件を設定できます。

5SeriesMSO 48Z6085027

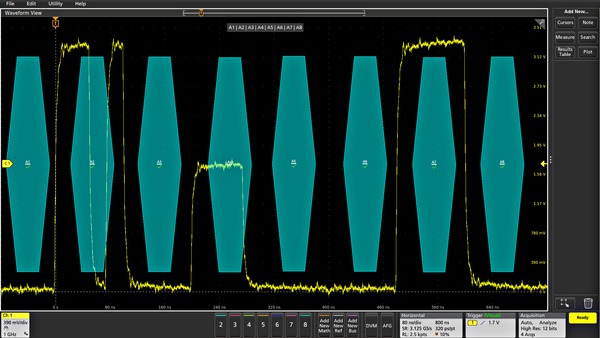

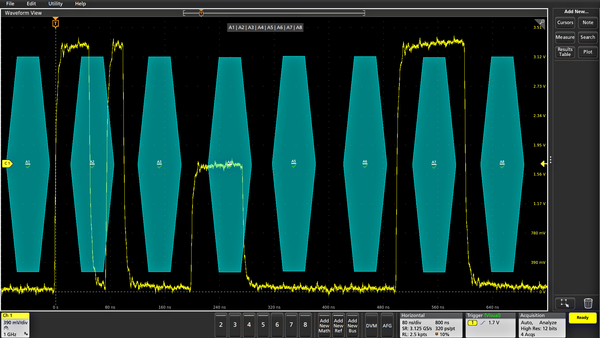

ビジュアル・トリガのエリアが目的のイベントを分離し、観測したいイベントのみを取り込めるため、大幅な時間短縮が可能

重要な信号インベントにのみトリガすることで、手作業での取込み、アクイジションから検索するのに要する時間を大幅に短縮できます。秒、分の単位で重要なイベントが検出でき、短時間のうちにデバッグ／解析作業を終わらせることができます。ビジュアル・トリガは複数のチャンネルに対しても使用できるため、複雑なシステムのトラブルシューティングやデバッグにも最適です。

5SeriesMSO 48Z6085027
複数チャンネルでの観測例。ビジュアル・トリガのエリアは複数のチャンネルのイベントにも設定できる（チャンネル1で特定のバースト幅にトリガし、チャンネル2で特定のビット・パターンにトリガするなど）

正確で高速プローブ

TPPシリーズは、広いダイナミック・レンジ、豊富なプロービング・オプション、堅牢な機械設計などの汎用プローブの特長と、アクティブ・プローブの優れた性能を併せ持っています。1GHzのアナログ周波数帯域により、信号の高周波成分も観測できます。また、容量負荷がわずか3.9pFと優れており、回路に及ぼす影響が最小に抑えられるため、長いグランド・リードも使用できます。

減衰比が2：1のTPPプローブ（オプション）も用意されているため、低電圧の測定にも対応できます。一般的な低い減衰比の受動プローブと違い、TPP0502型の周波数帯域は500MHzでありながら、容量負荷も12.7pFと抑えられています。

5SeriesMSO 48Z6085027
本機には1チャンネルにTPP0500B（350 MHz、500 MHzの機種）またはTPP1000（1 GHz、2 GHzの機種）プローブが1つ標準で付属します

TekVPIプローブ・インタフェース

TekVPI®プローブ・インタフェースは、プローブの使い勝手が格段に向上しています。安全性と信頼性に優れた接続が可能なだけでなく、TekVPIプローブの補正ボックス上には、多くのステータス・インジケータ、操作ボタンおよびプローブ・メニュー・ボタンが装備されています。このプローブ・メニュー・ボタンを押すと、すべてのプローブ設定や操作メニューがオシロスコープ上にプローブ・メニューとして表示されます。TekVPIインタフェースは、外部電源の必要なしに電流プローブを直接接続することができます。さらにTekVPIプローブは、USBまたはLAN経由でリモート制御できますので、自動試験装置においても汎用性の高いソリューションが可能になります。5シリーズMSOの前面パネル・コネクタには、最高80Wの電力給電が可能で、接続されたすべてのTekVPIプローブに十分な電力を供給できるため、プローブ専用の電源を追加する必要がありません。

IsoVu™光アイソレーション型測定システム

インバータの設計、電源の最適化、通信リンクのテスト、シャント抵抗による電流の検出、EMI/ESD問題のデバッグを行う場合、あるいはテスト・セットアップからグランド・ループを取り除きたい場合、コモンモード干渉があると正確な測定が困難になり、設計／デバッグ／評価／最適化といった作業に支障が生じていました。

当社の画期的な新技術IsoVuでは、光給電型光ファイバを使用することにより、完全なガルバニック絶縁を可能にしています。TekVPIインタフェースを搭載した5シリーズMSOで使用すると、大きなコモンモード電圧がある場合でも、高い周波数の差動信号を正確に測定できる機能を備えた、業界初の測定システムが実現します。

  • 完全なガルバニック絶縁
  • 最高1GHzの周波数帯域に対応
  • 同相除去比（CMRR）：DC～100MHzで120dB（100万：1）以上
  • 同相除去比（CMRR）：全帯域で80dB（10,000：1）
  • 差動電圧のダイナミック・レンジ：最高2,500V
  • コモンモード電圧レンジ：60kV
5SeriesMSO 48Z6085027
テクトロニクスの TIVP シリーズ IsoVu™ 測定システムは、全帯域でクラス最高の同相除去性能を実現したガルバニック絶縁測定ソリューションであり、大きなコモン・モード電圧が存在する条件でも、最大 2,500 Vpk の広帯域差動信号が正確に分離可能

IsoVuを使用したハイサイド・ゲート電圧測定

次の図は、標準差動プローブを使用したときのハイサイド・ゲート電圧と、光絶縁型プローブを使用したときのハイサイド・ゲート電圧との比較を示しています。オフおよびオンのときはどちらのプローブでも、デバイスのゲートがスレッショルド値の領域を通過した後に、ゲートにおいて高周波数リンギングが見られます。ゲートと電源ループのカップリングにより、ある程度のリンギングが予想されます。ただし、差動プローブの場合、リンギングの振幅は光絶縁型プローブで測定される振幅よりも著しく高くなります。これは、プローブ内でコモン・モード電流を誘起する基準電圧の変化、および標準差動プローブのアーチファクトが原因と考えられます。差動プローブによって測定された波形は、デバイスの最大ゲート電圧を通過しているように見えます。一方、光絶縁型プローブでは、測定精度が高いほどデバイスが仕様範囲内にあることが明らかになっています。ゲート電圧測定に標準差動プローブを使用するアプリケーション設計者は、ここに示したプローブおよび測定システムのアーチファクトと、デバイス定格の実際の違反を区別できない可能性があるため、注意が必要です。この測定時のアーチファクトが発生したときに、設計者はゲート抵抗を高くして、スイッチング過渡現象を遅くしようとしたり、リンギングを減らそうとするかもしれません。しかし、そのようにすると、SiC デバイスでの損失を不必要に増加させることになります。このため、適切なシステムを設計して性能を最適化するためには、デバイスの実際の変動を正確に反映する測定システムが不可欠となります。

5SeriesMSO 48Z6085027
差動プローブ (青色のトレース) と IsoVu 光絶縁型プローブ (黄色のトレース)

豊富な解析機能

基本波形解析機能

プロトタイプの性能がシミュレーション結果と一致していて、プロジェクトの設計目標を満たしていることを検証するためには、注意深く解析を行う必要があります。そこには、立上り時間やパルス幅のチェックといった単純なものから、電力損失の解析、システム・クロックの特性評価、ノイズ発生源の調査といった高度なものまで、さまざまな作業が伴います。

5シリーズMSOは、以下の豊富な解析ツールなどを標準で備えています。

  • 波形／スクリーン・ベースのカーソル
  • 36種類の自動測定結果にはレコードのすべてのインスタンスが含まれており、あるイベントから次のイベントへとナビゲートできるだけでなく、レコードの最小値または最大値をすばやく表示することも可能
  • 基本波形演算
  • 基本FFT解析
  • フィルタや変数を使用した任意波形の数式編集などの高度な波形演算
  • Spectrum View周波数領域解析（時間領域と周波数領域は独立して設定可能）
  • FastFrame™セグメント・メモリにより、オシロスコープのアクイジション・メモリを効率的に活用できるため、1つの波形レコードに数多くのトリガ・イベントを効率的に取込むことができ、イベント間の時間ギャップを無視できます。各セグメントは個別に、または重ねて表示できます。

標準の振幅測定と時間測定では、波形表示にバーやマーカーを付けて、関連情報を示します。測定結果テーブルには、測定結果についての総合的な統計表示のほか、現在のアクイジションと、すべてのアクイジションの両方を対象とした統計値も表示されます。

5SeriesMSO 48Z6085027

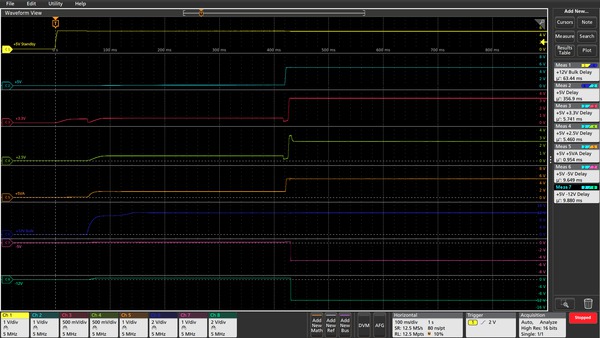

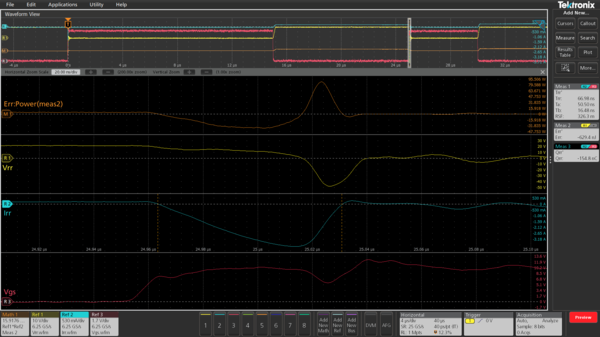

自動測定により、電源を評価。

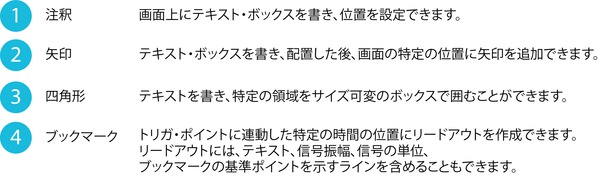

コールアウト

  1. 注：書込んだテキスト・ボックスを画面上に配置します。
  2. 矢印：書込んだテキスト・ボックスを配置し、画面上の特定の位置に矢印を追加します。
  3. ボックス：テキストを書込み、画面上にサイズ変更可能なボックスとして示される領域を作成します。
  4. ブックマーク：トリガ・ポイントに関連する特定の時間に動的リードアウトを作成します。このリードアウトには、テキスト、信号の振幅、信号単位に加えて、ブックマークの基準ポイントを示す線とターゲットが含まれます。

テストの結果や手順を文書化することは、チーム間でデータを共有したり、後日の再測定、顧客レポートを作成する際に非常に重要です。画面上で数回タップするだけで、必要な数だけカスタム・コールアウトを作成できるため、テスト結果の具体的な詳細を文書化することができます。それぞれのコールアウトは、テキスト、位置、色、フォント・サイズ、フォントをカスタマイズできます。

5SeriesMSO 48Z6085027
テスト・セットアップの詳細とそれに対応する結果を詳細に記述したコールアウト（注釈、矢印、ボックス、ブックマーク）を簡単に使用可能。

ナビゲーションとサーチ

長いレコード長の波形から目的のイベントを探す場合、適切なサーチ・ツールがないと時間のかかる作業になります。今ではレコード長は数百万ポイントにもなり、目的のイベントを特定するためには数千画面をスクロールしなければなりません。

5シリーズMSOには、革新的なWave Inspector®という波形検索、操作ツールがあり、波形レコード内をすばやくパン、ズーム表示することができます。独自のフォースフィードバック・システムにより、波形レコードの最初から最後までをわずか数秒で移動できます。ディスプレイ上でドラッグやピンチ／拡大といったジェスチャを使用すれば、長いレコードでも目的の領域を効率的に調査できます。

サーチ機能では、独自に定義した条件でロング・メモリ上のイベントを検索できます。条件に該当するすべてのイベントには検索マークが付き、前面パネルまたはディスプレイのサーチ・バッジの戻る（←）、次へ（→）ボタンを押すことで、イベント箇所に簡単に移動することができます。サーチの種類には、エッジ、パルス幅、タイムアウト、ラント、ウィンドウ、ロジック、セットアップ／ホールド、立上り／立下り時間、パラレル／シリアル・バス・パケットのデータなどがあります。独自のサーチを定義することもできます。

サーチ・バッジのMin／Maxボタンを使用すると、検索結果の最小値および最大値にすばやくジャンプできます。

5SeriesMSO 48Z6085027

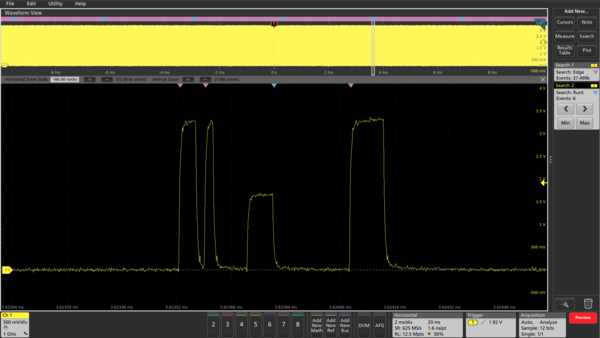

FastAcqによって、デジタル・データ・ストリームにラント・パルスが存在することが明らかになったため、さらに調査を進めた例。この20msという長時間のアクイジションでは、Search 1の結果から、アクイジションに約37,500回の立上りエッジがあることが明らかになった。Search 2（同時に実行）では、アクイジションでラント・パルスが6回発生していることが示されている

マスク／リミット・テスト（オプション）

シグナル・インテグリティにフォーカスしたい場合、または製造試験の合否条件を設定する場合にも、マスク・テストは、システム内の特定の信号の動作の特性評価をするための効率的なツールです。画面上にマスク・セグメントを描くことで、カスタム・マスクをすばやく作成できます。特定の要件に合わせてテストを調整し、マスク・ヒットが検出されたとき、またはテスト結果がパスまたはフェイルになったときに取るべきアクションを設定します。

リミット・テストは、信号の長期的な挙動を監視するために有効な手法であり、生産ラインのテストで新しい設計を特性評価したり、ハードウェアの性能を検証するのに役立ちます。リミット・テストは、ユーザが設定する垂直方向、水平方向のマージンを持った基準波形と測定信号を比較します。

マスク・テストやリミット・テストは、以下のように特定の要件に合わせて簡単にカスタマイズできます。

  • 波形の数でテスト期間を定義
  • 違反判定のためのスレッショルド値を設定
  • 違反／不合格の数をカウントし、統計情報レポートを作成
  • 違反時、テスト不合格時、およびテスト完了時のアクションを設定

5SeriesMSO 48Z6085027

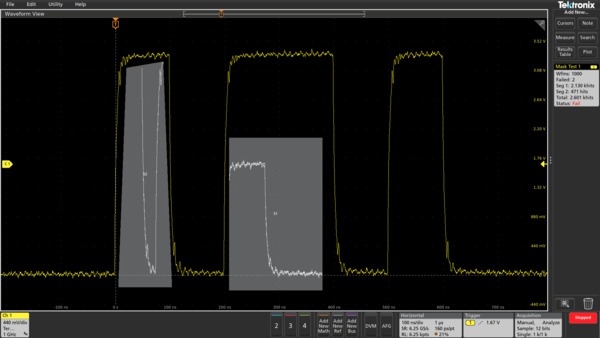

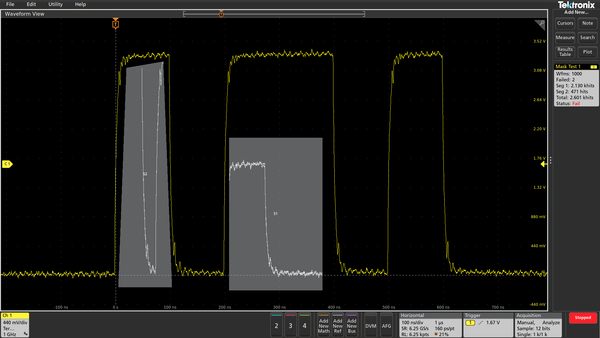

複数のカスタム・セグメント・マスクにより波形に存在する信号グリッチやラント・パルスを捕捉

ユーザ定義フィルタリング (オプション)

広い意味では、信号を処理するシステムはすべてフィルタと考えることができます。たとえば、オシロスコープのチャンネルは、3 dB ダウンのポイントがその帯域幅と呼ばれるローパス・フィルタとして動作します。任意の形状の波形の場合、いくつかの基本規則、前提条件、および制限の中で、定義された形状に変換できるフィルタを設計できます。

デジタル・フィルタには、アナログ・フィルタに勝るいくつかの大きな利点があります。たとえば、アナログ・フィルタ回路コンポーネントの許容値は高すぎるため、高次フィルタの実装が困難であり、不可能な場合すらあります。高次フィルタは、デジタル・フィルタとして簡単に実装できます。デジタル・フィルタは、無限インパルス応答 (IIR) または有限インパルス応答 (FIR) として実装できます。IIR または FIR フィルタの選択は、設計要件や用途に基づきます。

5シリーズMSOは、MATH任意関数により、指定されたフィルタを演算波形に適用することができます。Opt. 5-UDFLTは、この機能を深いレベルに掘り下げ、MATH任意基本関数以上のものを提供します。また、標準フィルタに対応し、用途中心のフィルタ設計に利用することができます。

5SeriesMSO 48Z6085027
フィルタは、[MATH (演算)] ダイアログから作成できます。フィルタを編集すると、後で使用または変更するために簡単に適用、保存、および呼び出しができるようになります。

5シリーズMSOでサポートされているフィルタ・タイプは次のとおりです。

  • ローパス
  • ハイ・パス
  • バンド・パス
  • バンド・ストップ
  • オール・パス
  • ヒルベルト
  • 微分器
  • カスタム

5シリーズMSOでサポートされているフィルター応答タイプには以下があります。

  • バターワース
  • チェビシェフ I
  • チェビシェフ II
  • 楕円
  • ガウシアン
  • ベッセル-トムソン
フィルタ応答制御は、オール・パス、ヒルベルト、または微分器を除くすべてのフィルタ・タイプで使用できます。

5SeriesMSO 48Z6085027

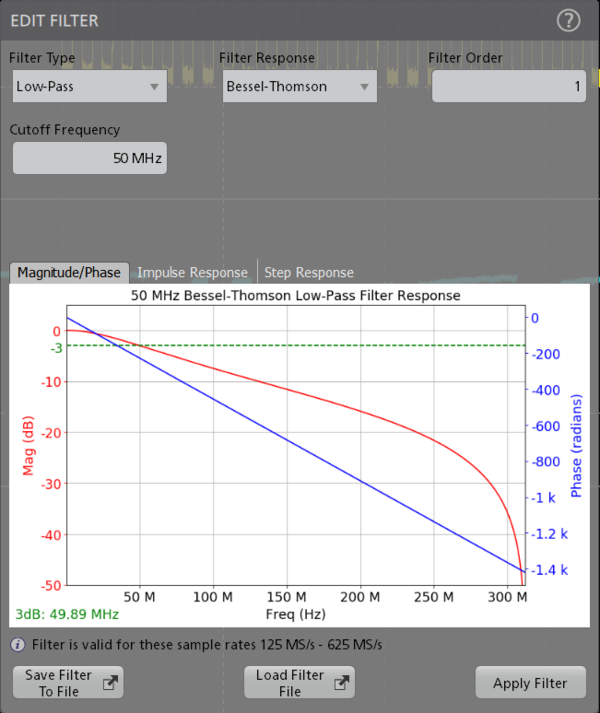

フィルタ・タイプ、フィルタ応答、カットオフ周波数、フィルタ次数、および振幅/位相のグラフ表示、インパルス応答、ステップ応答の選択を表示するフィルタ作成ダイアログ

フィルタ設計は、編集が完了すると保存、呼び出し、適用が可能になります。

プロトコルのデコード／解析（オプション）

デバッグでは、1つまたは複数のシリアル・バスを観察することによって、システムのアクティビティの流れを追跡できると大変有効です。たった1つのシリアル・パケットであっても、手動でデコードしようとすると、かなり手間がかかります。長いメモリ長の場合だと、パケット数は数千にも達します。

取り込もうと試みているイベントが明確であり、シリアル・バスに特定のコマンドが送出されたときにそのイベントが発生するというのであれば、そのイベントでトリガできれば、効率よく解析できるはずです。残念ながら、エッジまたはパルス幅トリガを指定するだけで、こうしたトリガが可能になるわけではありません。

5SeriesMSO 48Z6085027

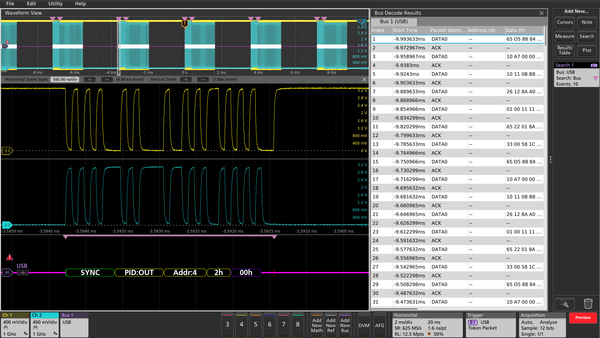

フルスピードUSBシリアル・バスにトリガした例。バス波形は、スタート、シンク、PID、アドレス、エンド・ポイント、CRC、データの値、ストップなど、時間相関のとれた、デコードされたパケットの内容を表示。バス・デコード・テーブルでは、アクイジション全体のすべてのパケット内容を表示

5シリーズMSOは、I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、CAN XL、LIN、FlexRay、SENT、PSI5、CXPI、Automotive Ethernet、MIPI C-PHY、MIPI D-PHY、USB 1.0（1.5 Mbps）、USB 1.1（12 Mbps）、USB 2.0（480 Mbps）、eUSB2.0、Ethernet 10/100、EtherCAT、Audio（I2S/LJ/RJ/TDM）、MIL-STD-1553、ARINC 429、Spacewire、8B/10B、NRZ、Manchester、SVID、SDLC、1-Wire、MDIO、NFCなど、組込み設計によく使用される、ほとんどのシリアル・バスに対応できます。

プロトコル・サーチを使用すると、長いメモリ長でも効率的にシリアル・パケットを検索できるため、指定した特定のパケット内容を確実に検出できます。検出されたイベントには検索マークが付きます。前面パネルまたは結果バーに表示されるサーチ・バッジの戻る（←）ボタンや次へ（→）ボタンを押すだけで、マーク間をすばやく移動することができます。

ツールはシリアル・バスのために用意されたものですが、パラレル・バスでも機能します。本機では、パラレル・バスも標準でサポートされています。パラレル・バスは、最大64ビット幅で、アナログ・チャンネルとデジタル・チャンネルを混在させることができます。

  • シリアル・プロトコル・トリガを使用することで、パケットの開始、特定のアドレス、特定のデータ内容、固有の識別子、エラーなど、特定のパケット内容でトリガできます。
  • バス波形により、バスを構成する個々の信号（Clock、Data、Chip Enableなど）に沿ってわかりやすく表示でき、パケットの開始と終了、アドレス、データ、識別子、CRCなどのサブパケット・コンポーネントを簡単に識別できる
  • バス波形は、表示された他の信号と時間相関が取れているため、被測定システムの異なる部分のタイミング関係も簡単に測定できます。
  • バス・デコード・テーブルには、アクイジションのすべてのデコードされたパケットが（一般的なソフトウェアのリスト表示と同様の）表形式で表示されます。パケットにはタイムスタンプが付き、コンポーネント（アドレス、データなど）ごとにカラムとして連続にリスト表示されます。

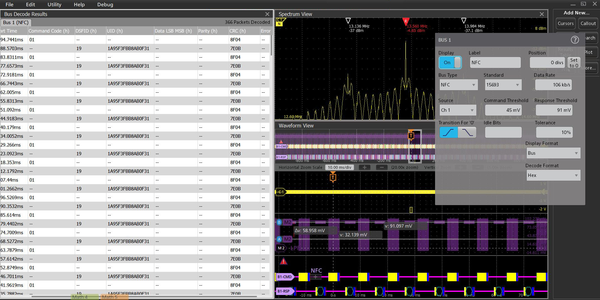

NFCデコード／解析（オプション）

多くの場合において、プロトコル・レベルの結果をパラメータの信号レベルまでトレースできないことから、NFCデザインの性能マージンを評価することは困難です。これはつまり、特に設計がトレードオフや周辺の電子機器によって干渉やシグナル・インテグリティの問題を受けやすくなっており、プロトコル・アナライザやRFシグナル・アナライザなどの複数の機器で時間のかかるデバッグを必要とする場合に、マージナル・パスがテスト・フローの後半で失敗する可能性があるということです。

5シリーズMSONFCプロトコル・デコード／検索オプションを使用することで、NFCリンクのトランザクションを表示し、プロトコル・レベルから基本的な信号レベルまで、標準での信号操作のすべてのステップで結果をトレースできるようになり、NFCチップ、タグ、リーダ、またはモバイル・デバイスがどのように動作しているかを正確に把握するためのインサイトが得られます。

NFCトランザクションは長くなることがあります。このソフトウェア・オプションは、他とは異なり、Spectrum Viewに使用されるハードウェアDDCからのデータを利用します。これにより、サンプル・レート圧縮が可能になり、転送時間とメモリが節約され、100ミリ秒、または数秒の信号データをもキャプチャして分析できます。

さらに、I／O信号は、テスト対象デバイスからのプローブとトリガに常に使用できるわけではないため、NFCの小さな変調指数を考慮すると、RFエンベロープ自体でトリガすることも難題となります。Spectrum Viewでは、RF対時間の波形とトリガを使用して13.56 MHzエンベロープでトリガできます。これも他の機器にはない独自のものです。

この機能により設計の初期検証が簡素化されます。また、障害が発生した場合の強力なデバッグ・ツールも、単一の機器で提供されます。

5SeriesMSO 48Z6085027
NFCソフトウェア・オプションを使用すると、デジタルNFCビット・ストリームをデコードおよび検索して、NFCアナログ／RFおよびデジタルの事前適合、デバッグ、トラブルシューティングを1つの機器で実行できます。

コンプライアンス・アプリケーション（オプション）

組込み機器の設計者が最も重視するのが、さまざまな組込み／インタフェース技術についてのコンプライアンス・テストです。これを確実に実施することで、デバイスはプラグフェストでロゴ認証を取得し、他の対応機器との互換性を保証できるようになります。

USB、Ethernet、メモリ、ディスプレイ、MIPIなどの高速シリアル規格のための仕様は、それぞれの規格のコンソーシアムや運営団体によって策定されます。こうしたコンソーシアムとも緊密に連携しながら、テクトロニクスはオシロスコープベースのコンプライアンス・アプリケーションを開発してきました。単にパス／フェイルの結果を示すだけではなく、不合格になった設計を効率的にデバッグできるように、ジッタ／タイミング解析といった関連する測定ツールを提供するなど、原因を詳細に解析するための機能を備えています。

これらの自動コンプライアンス・アプリケーションをフレームワークに組み込むことでさまざまなメリットが生まれます。

  • 認証試験項目を完全にカバーした包括的なテストの実施
  • カスタマイズ可能な設定に基づき最適化されたアクイジションとテスト・シーケンスによるテスト時間の短縮
  • 取込み済みの信号に基づいて解析できるため、必要な取込みが完了すれば、被測定デバイス（DUT）をセットアップから取り外すことも可能。異なるオシロスコープや別の場所で取り込まれた波形も解析できるため、高度なコラボレーションを生かしたテスト環境の構築が可能
  • アクイジション中に取り込まれた信号を確認できる信号検証オプション
  • 設計のデバッグに最適なパラメトリック測定機能の追加
  • カスタム・アイ・ダイアグラム／マスク・テストによる設計マージンの解析
  • セットアップ情報、結果、マージン、波形のスクリーンショット、プロット画像などを記載した複数フォーマットに対応した詳細なレポートの生成
5SeriesMSO 48Z6085027
TekExpress USB 2.0自動コンプライアンス・テストの設定メニュー

Spectrum View

多くの場合、周波数領域で1つまたは複数の信号を表示することで、問題のデバッグが容易になります。こうしたニーズに対応するために、従来からオシロスコープには演算ベースのFFT機能が内蔵されていました。しかし、FFTの使用には以下の2つの点で難点があることが知られていました。

第一に、周波数ドメイン解析を行う場合、スペクトラム・アナライザに通常搭載されている中心周波数、スパン、分解能帯域幅（RBW）といった項目が当然設定できると考えるはずです。ところがFFTを使用すると、サンプル・レート、レコード長、時間軸といった従来からのオシロスコープの設定を使用しなければなりません。周波数ドメインに目的の信号を表示するには、ある程度の経験と技術が必要です。

次に、FFTはアナログの時間ドメイン表示と同じアクイジション・システムによって駆動されていることが挙げられます。アナログ表示に合わせて取込み設定を最適化すると、目的の周波数ドメイン表示が得られません。期待通りの周波数領域表示が得られると、今度はアナログ表示に問題が生じます。演算ベースのFFTでは、両方の領域の表示を最適化することは事実上不可能です。

Spectrum Viewはこうした問題をすべて解決します。当社独自の特許技術により、それぞれのFlexChannelにデシメータ（時間領域）とデジタル・ダウンコンバータ（DDC）を配しています。2つの異なる取込み経路を使用することで、入力信号を時間領域表示と周波数領域表示の両方で同時に観測できます。それぞれの領域は、独立した取込み設定が可能です。それぞれのドメインには独立した取込み設定を使用できます。他社製品ではさまざまな種類の「スペクトラム解析」パッケージが提供されており使いやすさを謳っていますが、そうした製品にはすべて前述した通りの制限が見られます。本当に使いやすく、両方の領域で同時に最適な表示が得られる優れた機能を備えているのは、当社のSpectrum Viewだけです。

従来、RFチャンネル・パワー（CHP）、隣接チャンネル・パワー比（ACPR）、占有帯域幅（OBW）などのRF測定を実行するには、専用のスペクトラム・アナライザ、信号アナライザ、またはスペクトラム・アナライザ・ソフトウェアが必要でした。このようにハードウェアやソフトウェアを追加することで、複雑さが増し、コストが高くなります。Spectrum Viewを標準装備し、各チャンネルにRF測定機能を統合したことで、RFトランスミッタのCHP、ACPR、OBWをオシロスコープで直接検証できるようになったため、時間、作業スペース、コストを節約できます。

さらに、DDCは中心周波数ではなくスパンの関数になるため、従来のFFTと比較して信号を解像するために必要なサンプル・レートを大幅に削減できます。これにより、ファイル・サイズの縮小、周波数分解能の向上、スペクトラムの更新レートの高速化が可能になり、10数秒間のスペクトラム・データをキャプチャできる、応答性と正確性の高いソリューションが実現します。

5SeriesMSO 48Z6085027
中心周波数、スパン、分解能帯域幅（RBW）などを制御できる直感的なスペクトラム・アナライザ設定。時間領域の設定から独立しており、周波数領域解析を簡単にセットアップできる。スペクトラム表示はそれぞれのFlexChannelアナログ入力で利用できるため、複数チャンネルのミックスド・ドメイン解析が可能
5SeriesMSO 48Z6085027
Spectrum Timeで設定されたゲート区間（時間範囲）でFFTが計算される。時間ドメイン表示に小さな長方形の領域が表示されており、これを配置することで、時間ドメイン波形との時間相関をとることができるため、ミックスド・ドメイン解析に最適である。最大11個のピーク・マーカを使用して、それぞれのピークの周波数と振幅の値を観測できる。基準マーカは常に最も高いピークを示し、赤で表示されている

RF信号変化の観測（オプション）

RF時間ドメイン波形は、時間とともに変化するRF信号の理解に役立ちます。Spectrum Viewの基盤であるI/Qデータから得られた、以下の3つのRF時間領域波形があります。

  • 振幅 - スペクトルの瞬時振幅対時間
  • 周波数 - 中心周波数に対するスペクトラムの瞬時周波数対時間
  • 位相 - 中心周波数に対するスペクトラムの瞬時位相対時間

これらの波形は個別にオン／オフすることも、3つ同時に表示することもできます。

データは同相および直交（I&Q）サンプルとして保存され、時間領域データとI&Qデータの間で正確な同期が維持されます。

RF対時間の波形が有効な場合、IQデータがファイルに取り込まれて、エクスポートされ、サードパーティ製アプリケーション内でさらに拡張解析が実施されます。

X軸が周波数、Y軸が時間、色の変化が電力レベルを示すスペクトログラム表示（オプションRFVTに付属）により、時間の経過に伴う信号振幅と周波数成分の変化をより詳細に把握し、スペクトラム活動の変化がいつどこで発生するかを確認できます。これは、複雑なスプリアス信号や周波数ホッピング信号、マルチチャンネル信号、動的に変化する信号などのスペクトラム・データの傾向を表示するのに最適です。

スペクトログラムの利点は次のとおりです。

  • FFTオーバーラップやスペクトラム時間を指定することなく、所定のスパンおよびアクイジションにおけるすべてのスペクトラム活動を即座に表示
  • 時間相関カーソルと最大3つのオーバーレイされたスペクトラム・レースを使用して、時間内のさまざまな瞬間のスペクトラムをすばやく比較
  • ディスプレイ解像度とFFTオーバーラップが自動的に最適化され、関心のあるスペクトラム活動をピンチしてズームイン
  • 必要に応じて、中心周波数、スパン、RBW、振幅のカラースケーリングを調整して、目的の信号をすべて表示
  • 使用可能な各オシロスコープのチャンネルでスペクトログラムをアクティブにし、中心周波数と振幅スケーリングを個別に設定することで、マルチチャンネルや非連続スペクトラムのトレンドを同時に表示
5SeriesMSO 48Z6085027
5SeriesMSO 48Z6085027
下の波形は、入力信号から導かれた周波数対時間の波形を示している。スペクトラム・タイムは、最低周波数から中間周波数へのトランジットにあたるため、エネルギーはいくつかの周波数に拡散されている。周波数対時間波形から、さまざまな周波数へのホッピングが容易にわかり、デバイスが周波数を変更するときの特性評価が簡素化できる

RF信号の変化でトリガ（オプション）

電磁干渉の発生源を見つける必要がある場合や、VCOの動作を理解する必要がある場合に、RF対時間のハードウェア・トリガを使用することで、RF信号の挙動を簡単に分離、捕捉し、検査できます。RF振幅対時間やRF周波数対時間のエッジ、パルス幅、およびタイムアウトでもトリガできます

SignalVu-PC（オプション）による包括的なベクトル信号解析

基本的なスペクトラム、振幅、周波数、位相対時間だけでなく、より高度な解析が必要な場合は、SignalVu-PCベクトル信号解析アプリケーションを利用できます。これにより、詳細なトランジェントRF信号解析やRFパルス特性解析、包括的なアナログ／デジタルRF変調解析が可能になります。

5シリーズ・オシロスコープでSignalVu-PCを動作させるには、以下の3項目が必要です。

  1. 機器でアプリケーションを実行する場合、Windows SSD（5-WIN）をオシロスコープにインストールする必要があります。
  2. I/Qデータを転送するには、Spectrum View RF対時間トレース（Opt. 5-SV-RFVT）をオシロスコープにインストールする必要があります。
  3. アプリケーションの基本機能（16種類以上のRF測定／表示機能を含む）を有効にするには、Connect（Opt. CONxx-SVPC）ライセンスをSignalVu-PCにインストールする必要があります。

各チャネルに装備されたRFデジタル・ダウンコンバータと統合された測定エンジンは、複雑なミックスド・シグナル／ミックスド・ドメイン解析のニーズを1つの装置でカバーしています。

5SeriesMSO 48Z6085027
SignalVu-PC によるパルス解析 (5シリーズ MSO)

拡張パルス解析機能（オプション）

5シリーズMSOで利用可能なチャンネルごとのDDCにより、個別タイミング、トリガリングおよび計測の設定を含む、すべてのチャンネルのRF信号の個別分析が可能になります。この機能を拡張すれば、SignalVu-PC VSAソフトウェアを使用するときに、時間、周波数、変調領域を同時に評価できます。

拡張パルス解析オプション（SVPNL-SVPC）により、独立の、または協調的な制御および測定を使用して、共通のタイムベースで測定チャンネル全体の複数のレーダ信号を分析できるようになります。

5SeriesMSO 48Z6085027

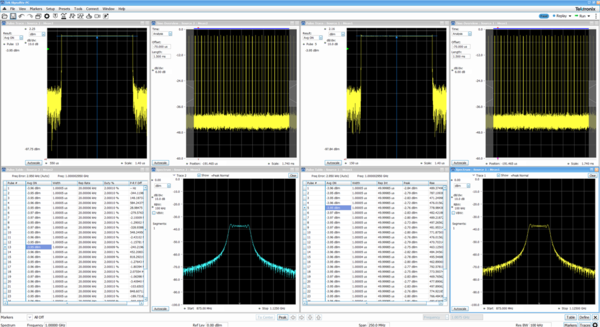

SignalVu-PCの拡張パルス解析アプリケーションでは、最大31のパルス・パラメータを自動で測定、統計処理、表示して最大8つの信号ソースを同時に解析できるため、ワークフローの合理化と効率性の向上が実現します。

ジッタ解析

5シリーズMSOには、標準でDPOJET Essentialsジッタ／タイミング解析ソフトウェアが内蔵されており、連続クロックとデータ・サイクルをシングルショットのリアルタイム取込みで測定できるようにオシロスコープの能力を拡張しています。これにより、タイム・インターバル・エラーや位相ノイズなどの重要なジッタ／タイミング解析パラメータが測定でき、システム・タイミング問題を検証することができます。

時間トレンドやヒストグラム・プロットなどの解析ツールで時間とともに変化するタイミング・パラメータのすばやい表示、あるいはスペクトラム解析でジッタや変調ソースの周波数や振幅の正確な表示が可能になります。

Opt. 5-DJA を使用すると、ジッタ解析機能を追加して、より高度なデバイス性能の特性評価が可能になります。31種類の測定機能により、広範囲なジッタ／アイ・ダイアグラム解析と分離アルゴリズムが追加され、今日の高速シリアル、デジタル／通信システム設計におけるシグナル・インテグリティ問題の検出が可能になります。Opt. 5-DJA を使用することで、アイ・ダイアグラム・マスク・テストによる自動パス／フェイル・テストも行えます。

5SeriesMSO 48Z6085027
独自のジッタ・サマリ表示により、デバイスの性能をわずか数秒で総合的に把握できる。

パワー解析（オプション）

5シリーズMSOは、オプションでパワー解析パッケージが統合でき、電力品質、入力容量、突入電流、高調波、スイッチング・ロス、安全動作領域（SOA）、変調、リップル、磁気測定、効率、変調、タイミング、（dv/dtおよびdi/dt）、制御ループ応答（ボード線図）、電源電圧変動除去比（PSRR）などを優れた再現性で効率的に測定できます。

自動測定機能では、ボタンにタッチするだけで測定品質や再現性を最適化できるため、外部PCやソフトウェアの複雑なセットアップも一切不要です。

5SeriesMSO 48Z6085027
パワー解析測定ではさまざまな波形やプロットを表示できる

デジタル電源管理（オプション）

デジタル電源管理／解析（DPM）ソフトウェア・オプションは、5シリーズMSOオシロスコープでのパワー・インテグリティ解析に、パワーレールの自動測定機能を提供します。このソリューションにより、パワー・レール・プローブを使用した複数のパワー・レールの同時解析と、受動プローブを使用した測定のシーケンシングの両方が可能になります。このソリューションは、ユーザのワーク・フローを考慮し、設計エンジニアの時間的なニーズに対応できるように設計されています。また、測定値、試験結果、プロット画像を含む自動レポートを生成できます。

主な測定値には、リップル、リップル・オン・リップル、パワー・シーケンシング、ジッタ解析、トランジェント解析、パワー・インテグリティ、シグナル・インテグリティ解析などがあります。

電源誘発ジッタ（PSIJ）測定により、シグナル・インテグリティに関わるエンジニアがハードウェア変更の影響をモデル化し、実際に変更を行う前にその有効性をテストすることができます。これは、インサイトと確信をもたらすツールとして機能します。この測定では、フィルタリングの前後で、アイ高さ、アイ幅、PJ、TIEなどの重要な結果が得られます。

5SeriesMSO 48Z6085027

インバータ／モータ・ドライブ解析（オプション）

5SeriesMSO 48Z6085027
左側には、電力の三相すべての電流／電圧の測定値の位相および振幅を示した位相図がある。右側の結果バッジは、電力品質、電源高調波、位相図の自動測定の結果を示している

三相電力を利用するシステムの設計や検証では、制御システムとパワー・エレクトロニクスをシステム全体の性能と相関させることが困難な場合があります。IMDA は、5 シリーズ MSO (MSO56 型および MSO58 型) の 6 チャンネルおよび 8 チャンネルの機種で、デジタル制御やパワー・エレクトロニクスのサブシステムを解析するのに使用できます。

この機能を使用すると、より詳細な解析が可能になるため、以下のようなシステムの設計／効率／信頼性を効果的に検証できます。

  • 三相電力インバータ、コンバータ、電源装置、およびDC-ACトポロジの車載用三相設計
  • モータ（ブラシレスAC、ブラシレスDC、誘導、永久磁石、ユニバーサル、ステッパ、ロータ）
  • ドライブ（AC、DC、可変周波数、サーボ）

5-IMDAには、以下の自動測定機能が含まれます。

  • 入力解析
    • 位相図による電力品質
    • 高調波
    • 入力電圧
    • 入力電流
    • 入力電力
  • リップル解析

    • ライン・リップル

    • スイッチング・リップル
  • 出力解析

    • 位相図

    • 効率
    • 機械電力
    • システム効率
  • 結線の構成

    • 電圧1／電流1 - 1P2W

    • 電圧2／電流2 - 1P3W

    • 電圧2／電流2 – 3P3W

    • 電圧3／電流3 – 3P3W
    • 電圧3／電流3 – 3P4W

Opt. 5-IMDA-DQ0を使用することで、三相ACの時間領域の波形をDC信号に変換して、位相プロット上に回転座標としてグラフィカルに表示する機能を利用できます。

ワイド・バンドギャップ・ダブル・パルス・テスト（オプション）

ワイド・バンドギャップ・ダブル・パルス・テスト・アプリケーションにより、デバイスとシステムの検証を容易にする正確なワイド・バンドギャップ測定が可能になります。SiCまたはGaNデバイスに加え、Si MOSFETおよびIGBTもテストできます。このアプリケーションは、当社のすべてのVPIプローブと互換性があり、当社のIsoVu™プローブと併用することで、SiCまたはGaNデバイスの隠れたすべてのアーチファクトを回路レベルで発見するのに役立ちます。このアプリケーションは、JEDECおよびIEC規格に従って測定を自動化します。注釈付きのサイクルごとの解析、カスタム基準レベル設定での柔軟性、構成可能な統合ポイント、DUT設計に基づいて設定可能な電源プリセットなど、独自の機能を提供します。

以下の測定が実行されます。

  • ロー・サイド・スイッチング・パラメータおよびハイ・サイド・ダイオード逆回復測定
  • ロー・サイドおよびハイ・サイド・スイッチングパラメータ

5SeriesMSO 48Z6085027
この図は、ハイサイドで逆回復電流と電圧をキャプチャしたダイオード逆回復測定を示しています。

豊富な機能であらゆるニーズに対応

接続機能

5シリーズMSOは、複数の外部接続ポートを経由して、ネットワーク接続、PCへの直接接続、または他のテスト機器に接続することができます。

  • 前面パネルには2個のUSB 2.0ポートと1個のUSB 3.0ホスト・ポートがあり、後部パネルには4個のUSBホスト・ポート（2.0x2、3.0x2）があり、スクリーン・ショット、機器の設定、波形データなどをUSB大容量デバイスに簡単に転送できます。USBホスト・ポートには、USBマウスやキーボードも接続でき、機器のコントロールやデータ入力に利用できます。
  • 後部パネルにはUSBデバイス・ポートが装備されており、PCでオシロスコープをリモート制御することができます。
  • 後部パネルには10／100／1000BASE-T Ethernetポートがあり、ネットワークに簡単に接続して、制御でき、LXI Core 2011にも対応します。
  • DVI-D、Display Port、およびVGAポートから、画面を外部モニタまたはプロジェクタ。

5SeriesMSO 48Z6085027

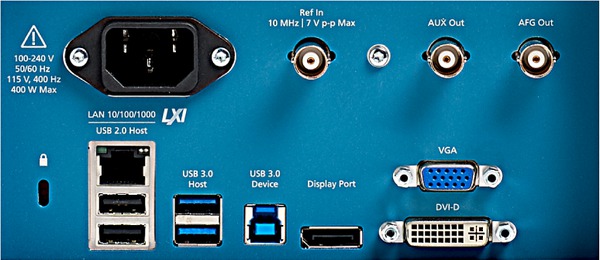

あらゆる設計環境に対応できる5 シリーズMSOの豊富な入出力

自動試験装置（ATE）システムを迅速かつスムーズにアップグレード

自動化されたテスト・システムと密接に関わる仕事に従事している方なら、新しいモデルやプラットフォームへの移行に伴う苦労をよくご存じのはずです。新しい製品に対応するために、既存のコードベースを修正するのは、法外なコストがかかる場合があり、移行作業も複雑になります。そんな方に最適なソリューションをお届けします。

すべての5シリーズMSOには、プログラム・インタフェース（PI）トランスレータが搭載されています。有効にすると、PIトランスレータは、テスト・アプリケーションとオシロスコープの間の中間層として機能します。これは、一般的なDPO/MSO5000BシリーズおよびDPO7000Cシリーズ・プラットフォームのレガシ・コマンドのサブセットを認識し、即座に5シリーズMSOのサポートされているコマンドに変換します。トランスレータのインタフェースは、きわめて可読性に優れているため、どなたでも簡単に拡張することができます。動作をカスタマイズすることで、新しいオシロスコープに移行する際に必要な労力を最小限に抑えられます。

リモート操作による共同作業の効率化

離れた場所にいる設計チームと一緒に作業ができます。

内蔵のe*Scope®機能を使用すると、ネットワーク経由で組込みOSで実行するオシロスコープを制御することもできます。標準のWebブラウザを通じて、どのPCやデバイスからでも表示できます。

オシロスコープのIPアドレスまたはネットワーク名を入力するだけで、ブラウザにWebページが表示されます。離れた場所からでも、その場にいるのとまったく同じように、内蔵タッチスクリーンを使ってオシロスコープを制御できます。Microsoft Windows 10オペレーティング・システム対応のオシロスコープのほか、Windows Remote Desktop™を使って、本機に直接接続し、リモートから制御できます。

業界標準のTekVISA™プロトコル・インタフェースが含まれており、データ解析やドキュメンテーションなどのWindowsアプリケーションの利用や拡張も可能です。IVI-COM機器ドライバが含まれており、オシロスコープ上または外部PC上のプログラムから、LANまたはUSBTMC接続を使用して、オシロスコープと容易に通信することができます。

5SeriesMSO 48Z6085027
e*Scopeを使用すれば、一般的なWebブラウザを使用して、手軽にリモート表示と制御が行える

PCベースの解析とオシロスコープへのリモート接続

数々の受賞に輝くオシロスコープの解析機能をPCで利用できます。いつでもどこでも波形を解析できます。ベーシック・ライセンスでは、オシロスコープにリモート・アクセスしながら、波形の表示/解析、各種測定、および最も一般的なシリアル・バスのデコードを行うことができますアドバンスド・ライセンス・オプションでは、マルチスコープ解析、より多くのシリアル・バス・デコード・オプション、および電力測定などの機能が追加されます。

5SeriesMSO 48Z6085027
TekScope PC解析ソフトウェアはWindows PC上で動作し、4/5/6シリーズMSOと同じ優れたユーザ・エクスペリエンスを提供

TekScope PC解析ソフトウェアは、以下のような機能を備えています。

  • 機器をリモートで接続し、高速TekHSIデータ転送を用いる低遅延波形アップデートを有効にします。
  • チームでデータをリモートで共有できるので、誰もが実際にオシロスコープを使用するのと変わらない操作感で測定や解析を実行可能
  • 複数のオシロスコープの波形をリアルタイムに同期させることが可能
  • オシロスコープにTekScope PC解析ソフトウェアが搭載されていない場合でも、高度な解析を行うことが可能
  • テクトロニクスや他社の機器から、当社のオシロスコープ・セッション・ファイル／波形ファイルの呼び出しが可能
  • サポートされている波形ファイル・フォーマット：.wfm、.isf、.csv、.h5、.tr0、.trc、.bin

TekDriveコラボレーション・テストおよび測定ワークスペース

TekDriveを使用すると、接続されているデバイスのあらゆる種類のファイルをアップロード、保存、整理、検索、ダウンロード、および共有できます。TekDriveは、シームレスなファイルの共有や呼び出しを実現するために、計測器にネイティブに統合されています。USBメモリは必要ありません。スムーズなインタラクティブ波形ビューアを使用して、ブラウザで直接、.wfm、.isf、.tss、.csvなどの標準ファイルの分析や確認を行います。TekDrive は、統合、自動化、セキュリティ強化を目的として設計されています。

5SeriesMSO 48Z6085027

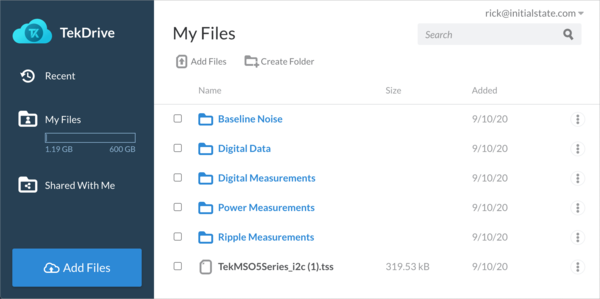

TekDriveコラボレーション・ワークスペース - お使いの計測器からファイルを直接保存し、チーム全体で共有

任意波形／ファンクション・ジェネレータ（AFG）

オプションの任意波形／ファンクション・ジェネレータを追加すると、センサ信号のシミュレーション信号を出力できるほか、信号にノイズを付加してマージン・テストを実行することもできます。統合されたファンクション・ジェネレータは、最高 MHzの標準波形（サイン、方形、パルス、ランプ/三角、DC、ノイズ、sin(x)/x (Sinc)、ガウシアン、ローレンツ、指数立上り/立下り、ハーバサイン、Cardiac）を出力します。AFGは最大128kポイントの波形を内蔵ストレージまたはUSBデバイスから読み込むことができます。

AFGの機能は当社のArbExpress（PCベースの波形作成／編集ソフトウェア）と互換性があり、複雑な波形を迅速かつ容易に作成できます。

デジタル・ボルトメータ（DVM）とトリガ周波数カウンタ

本機は4桁のデジタル・ボルトメータ（DVM）と8桁のトリガ周波数カウンタを内蔵しています。オシロスコープ付属のプローブを使用して、任意のアナログ入力を電圧計の測定対象にすることができます。トリガ周波数カウンタは、きわめて精度の高いリードアウトを備えており、トリガとして設定したイベントの周波数を確実に読み取れます。

DVMおよびトリガ周波数カウンタは、どちらも製品登録いただくと無償でアクティベートされて利用可能になります。

セキュリティ強化

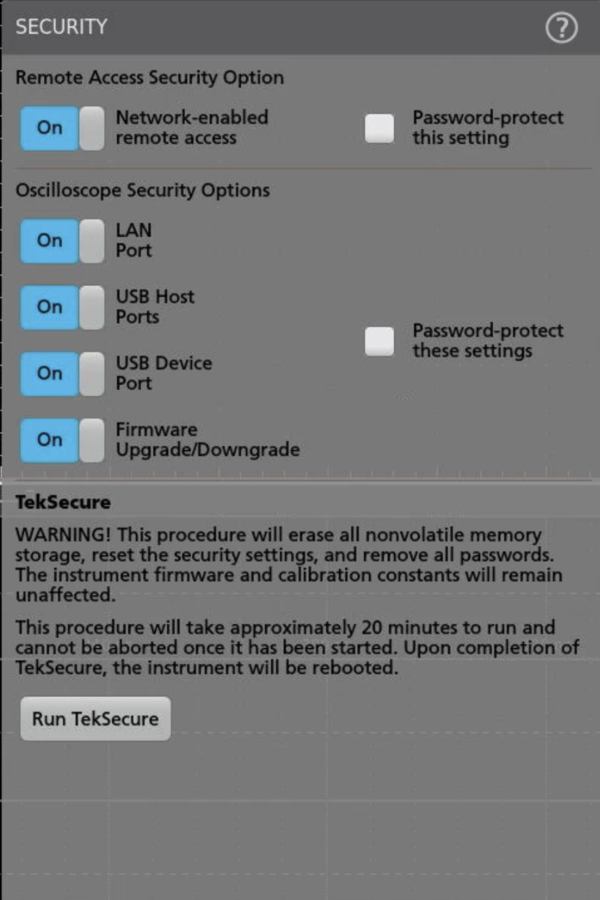

5シリーズMSOで、Security Menu（セキュリティメニュー）を通じて企業データを保護するオプションを利用できます。これには、リモート・ネットワーク・アクセス、I/Oポート、ファームウェアの更新をパスワード保護することで機器へのアクセスを制限し、データのセキュリティを保証するオプションが含まれます。デフォルトでは、オシロスコープは初期使用でのリモート・アクセスを無効にし、パスワードを使用、または使用しないでリモート・アクセスを有効にするオプションを提示します。

ユーザ・データをクリアするには、メニューからTekSecureTMを実行します。機器の底部からSSDを取り外し、オシロスコープを消毒します。

5SeriesMSO 48Z6085027

必要にときに、必要な状況におけるヘルプ表示

すばやく質問に回答できるよう、複数の役立つリソースが用意されているため、マニュアルやWebサイトを参照する必要はありません。

  • 多くのメニューには、グラフィカルなイメージと説明テキストが使用されており、機能の概要をすばやく把握できます。
  • すべてのメニューの右上には、クエスチョン・マークが表示されており、内蔵ヘルプ・システムのそのメニュー項目に関連する部分を直接参照できます。
  • ヘルプ・メニューには、ユーザ・インタフェースに関する簡単なチュートリアルが内蔵されているため、初心者でも短時間で操作方法を習得できます。

5SeriesMSO 48Z6085027

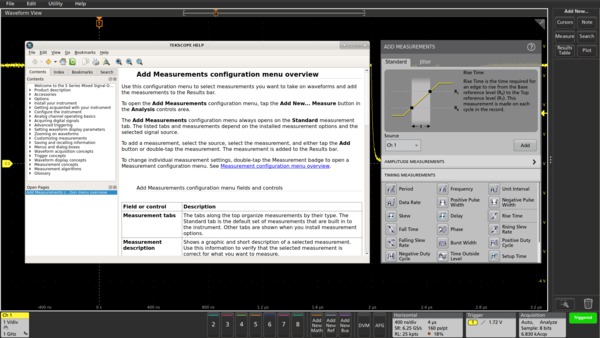

マニュアルやインターネットを参照しなくても、内蔵ヘルプ・システムで疑問に対する回答がすばやく得られます。

仕様

すべての仕様は、特に断りのないかぎり保証値であり、すべての機種に適用されます。

モデル概要

オシロスコープ
MSO54 MSO56 MSO58
FlexChannel入力数 4 6 8
最大アナログ・チャンネル数 4 6 8
最大デジタル・チャンネル数（オプションのロジック・プローブを使用） 32 48 64
周波数帯域（立上り時間の計算値） 350MHz（1.15ns）、500MHz（800ps）、1GHz（400ps）、2GHz（225ps）
DCゲイン確度

2GHz未満の機種：

50Ω：±1.0%（1mV/div以下では±2.0%）

フル・スケールの±0.5%（1mV/divおよび500μV/div設定ではフル・スケールの±1.0%）

1MΩ：±1.0%（1mV/div以下では±2.0%）

フル・スケールの±0.5%（1mV/divおよび500μV/div設定ではフル・スケールの±1.0%）

2GHzの機種：

50Ω：±1.2%（1mV/div以下では±2.0%）

フル・スケールの±0.6%（1mV/divおよび500μV/div設定ではフル・スケールの±1.0%）

1MΩ：±1.0%（1mV/div以下では±2.0%）

フル・スケールの±0.5%（1mV/divおよび500μV/div設定ではフル・スケールの±1.0%）

ADC分解能 12ビット
垂直分解能

8ビット@6.25GS/s

12ビット@3.125GS/s

13ビット@1.25GS/s（ハイレゾ）

14ビット@625MS/s（ハイレゾ）

15ビット@312.5MS/s（ハイレゾ）

16ビット@125MS/s以下（ハイレゾ）

サンプル・レート 6.25GS/s（全アナログ／デジタル・チャンネル、分解能：160ps）
レコード長（標準） 62.5Mポイント（全アナログ／デジタル・チャンネル）
レコード長（オプション） 125M、250M、500Mポイント（全アナログ／デジタル・チャンネル）
波形取込みレート 500,000波形／秒以上
任意波形／ファンクション・ジェネレータ（オプション） 13種類の定義済み波形タイプ、最高50 MHz 出力
DVM 4桁のDVM（Webからの製品登録で無償）
トリガ周波数カウンタ 8桁の周波数カウンタ（Webからの製品登録で無償）

垂直軸システム－アナログ部

帯域の選択
50Ω：20MHz、250MHz、その機種の全帯域
1MΩ：20MHz、250MHz、500MHz
入力カップリング
DC、AC
入力インピーダンス
50Ω±1%
1MΩ±1%（13.0pF±1.5pF）（2GHz未満の機種）
1MΩ±1%（14.5pF±1.5pF）（2GHzの機種）
入力感度
1MΩ
500µV/div～10V/div（1-2-5シーケンス）
50Ω
500µV/div ～1V/div（1-2-5シーケンス）
機器の周波数帯域設定により異なりますが、500 μV/divは1 mV/divをデジタル・ズームで2倍に拡大したものか、
最大入力電圧
50Ω：5VRMS、ピーク電圧≦±20V（DF≦6.25%）
1MΩ：300VRMS、CAT II
4.5 MHz～45 MHzでは20 dB/decadeの割合で低下、45 MHz～450 MHzでは14 dB/decadeの割合で低下。450MHz超では5.5VRMS
有効ビット数（ENOB）、代表値
2GHz未満の機種、ハイレゾ・モード、50Ω、10MHz入力、90%フル・スケール
周波数帯域 ENOB
1GHz 7.6
500MHz 7.9
350MHz 8.2
250MHz 8.1
20MHz 8.9
2GHzの機種、ハイレゾ・モード、50Ω、10MHz入力、90%フル・スケール
周波数帯域 ENOB
1GHz 7.0
250MHz 7.8
20MHz 8.7
ランダム・ノイズ（RMS、代表値）
2GHzの機種、ハイレゾ・モード（RMS）
2GHzの機種50Ω1MΩ
V/div1GHz250MHz20MHz500MHz250MHz20MHz
1mV/div以下 166.8μV 66.8μV 27.2μV 208μV 117μV 64.6μV
2mV/div 296.9μV 77.5μV 28.5μV 224μV 117μV 66.7μV
5mV/div 3202μV 108μV 37.4μV 238μV 133μV 68.7μV
10mV/div 275μV 147μV 56.1μV 277μV 173μV 83.6μV
20mV/div 469μV 251μV 106μV 416μV 278μV 125μV
50mV/div 1.10mV 589μV 253μV 916μV 620μV 271μV
100mV/div 2.75mV 1.47mV 602μV 1.90mV 1.36mV 603μV
1V/div 18.4mV 10.8mV 4.68mV 20.3mV 14.6mV 6.54mV
1GHz、500MHz、350MHzの機種、ハイレゾ・モード（RMS）、代表値
2GHz未満の機種50Ω1MΩ
V/div1GHz500MHz350MHz250MHz20MHz500MHz350MHz250MHz20MHz
1mV/div以下 4254μV 198μV 141μV 118μV 70.0μV 189μV 143μV 118μV 64.8μV
2mV/div 255μV 198μV 143μV 121μV 70.4μV 194μV 145μV 121μV 66.0μV
5mV/div 262μV 202μV 150 μV 133μV 72.8μV 196μV 152μV 130 μV 69.6μV
10mV/div 283μV 218μV 169μV 158μV 79.8μV 212μV 167μV 154μV 78.2μV
20mV/div 357μV 273μV 222μV 223μV 102μV 269μV 214μV 223μV 104μV
50mV/div 677μV 516μV 436μV 460μV 196μV 490μV 410μV 480 μV 207μV
100mV/div 1.61mV 1.23mV 1.02mV 1.04mV 464μV 1.16mV 964μV 1.05mV 475μV
1V/div 13.0 mV 9.88mV 8.41mV 8.94mV 3.77mV 13.6mV 10.6mV 11.1mV 5.47mV
ポジション・レンジ
±5div
オフセット・レンジ（最大）
入力信号は、50Ω入力パスの最大入力電圧を超えることはできません。
V/div設定最大オフセット・レンジ、50Ω入力
500µV/div - 99mV/div ±1V
100mV/div - 1V/div ±10V
2 GHzの機種
V/div設定 最大オフセット・レンジ、50Ω入力
500µV/div～50mV/div ±1V
51mV/div～99mV/div ±（－10 ×（V/div設定）＋1.5V）
100mV/div～500mV/div ±10V
501mV/div～1V/div ±（－10 ×（V/div設定）＋15V）
V/div設定 最大オフセット・レンジ、1Ω入力
500µV/div～63mV/div ±1V
64mV/div～999mV/div ±10V
1V/div～10V/div ±100V
1GHz以下のモデル
V/div設定 最大オフセット・レンジ
50Ω入力 1MΩ入力
500µV/div～63mV/div ±1V ±1V
64mV/div～999mV/div ±10V ±10V
1V/div～10V/div ±10V ±100V
オフセット確度

±（0.005 ×|オフセット－ポジション|＋DCバランス）

チャンネル間クロストーク（代表値）
200：1以上（定格周波数まで。V/div設定が等しい任意の2つのチャンネル）
DCバランス

0.1div、オシロスコープの入力インピーダンス：DC～50Ω（BNC、50Ω終端）

0.2 div (1 mV/div)、オシロスコープの入力インピーダンス: DC～50 Ω (BNC、50 Ω終端)

0.4div（500μV/div）、オシロスコープの入力インピーダンス：DC～50Ω（BNC、50Ω終端）

0.2div、オシロスコープの入力インピーダンス：DC～1MΩ（BNC、50Ω終端）

0.4div（500µV/div）、オシロスコープの入力インピーダンス：DC～1MΩ（BNC、50Ω終端）

垂直軸システム － デジタル部

チャンネル数
接続されたTLP058型1本あたり8つのデジタル入力（D7-D0）（アナログ・チャンネルは使用不可）
垂直分解能
1ビット
最大入力トグル・レート
500 MHz
最小検出パルス幅（代表値）

300ps

スレッショルド
デジタル・チャンネルごとに1つのスレッショルド
スレッショルド・レンジ
±40V
スレッショルド分解能
10mV
スレッショルド確度

±（100mV＋校正後のスレッショルド値設定の3%）

入力ヒステリシス（代表値）
100mV（プローブ・チップ）
入力ダイナミック・レンジ（代表値）
30Vpp（Fin≦200MHz）、10Vpp（Fin＞200MHz）
絶対最大入力電圧（代表値）
±42Vpeak
最小電圧スイング（代表値）
400mVp-p
入力インピーダンス（代表値）
100kΩ
プローブ負荷（代表値）
2pF

水平軸システム

時間軸レンジ
200ps/div ～1,000s/div
サンプル・レート・レンジ
1.5625S/s～6.25GS/s（リアルタイム）
12.5GS/s～500GS/s（補間）
レコード長の範囲
標準
1Kポイント～62.5Mポイント（サンプル・インクリメント：1）
Opt. 5-RL-125M
125Mポイント
Opt. 5-RL-250M
250Mポイント
Opt. 5-RL-500M
500Mポイント
アパーチャ・タイム
≤ 0.450 ps + (1x10－11x測定期間)RMS、測定期間が100ms以下の測定
時間軸確度
1ms以上の任意の時間間隔で±2.5 × 10－6
概要 仕様
ファクトリ・トレランス ±5.0 x10-7 、校正時、周囲温度23℃、1ms以上のタイム・インターバルにおいて
温度安定度 ±5.0 x10-7 、動作温度でテスト
エージング ±1.5 x 10-6 、1年を超えると、25℃における周波数許容偏差が変化
デルタ時間測定確度（公称値）

5SeriesMSO 48Z6085027

（ガウス・フィルタ応答から生じるエッジ形状を仮定）

特定の機器の設定および入力信号に対するデルタ時間測定確度（DTA）を計算するための公式は、次のとおりです（ナイキスト周波数を超える信号成分は無視できるものとします）。

SR 1 = 測定の第1ポイント近辺のスルー・レート（最初のエッジ）

SR 2 = 測定の第2ポイント近辺のスルー・レート（2番目のエッジ）

N = 入力換算ノイズ・リミット（保証値、(VRMS）

TBA = タイムベース確度または基準周波数誤差

t p = デルタ時間測定期間（秒）

最高サンプル・レートでの最長記録時間
標準のレコード長で 10 ms、最大レコード長 (オプション) で 80 ms
遅延時間範囲
－10 div～5000 s
デスキュー・レンジ
－125ns～＋125ns（分解能：40ps）
アナログ・チャンネル間の遅延時間、全帯域、代表値

100ps以下（2つのチャンネルの入力インピーダンスが50Ωに設定されており、同一のV/divまたは10mV/div以上でDCカップリングされている場合）

遅延、FlexChannel 間 (アナログとデジタル、代表値)
1ns未満ns（TLP058型およびオシロスコープの周波数帯域に合った受動プローブを使用する場合。帯域制限が適用されていない状態）
遅延、2つのデジタルFlexChannel間、代表値
320ps
遅延、デジタルFlexChannelの2つのビット間、代表値
200ps

トリガ・システム

トリガ・モード
オート、ノーマル、シングル
トリガ・カップリング

DC、HF除去（50KHz以上で減衰）、LF除去（50KHz未満で減衰）、ノイズ除去（感度が低下）

トリガ・ホールドオフ範囲
0ns～10s
エッジタイプ・トリガ感度（DCカップリング、代表値）
経路 範囲 仕様
1MΩ経路（全機種） 0.5mV/div～0.99mV/div 5mV（DC～機器の周波数帯域）
1mV/div以上 5mVまたは0.7divの大きい方（DC～500MHzまたは機器の最高周波数帯域）、6mVまたは0.8divの大きい方（500MHz～機器の最高周波数帯域）
50Ω経路、1GHz、500MHz、350MHzの機種 5.6mVまたは0.7divの大きい方（DC～500MHzまたは機器の最高周波数帯域）、7mVまたは0.8divの大きい方（500MHz～機器の最高周波数帯域）
50Ω経路、2GHzの機種 0.5mV/div～0.99mV/div 3.0div（DC～機器の周波数帯域）
1mV/div～9.98mV/div 1.5div（DC～機器の周波数帯域）
10mV/div以上 1.0div未満（DC～機器の周波数帯域）
電源ライン 固定
トリガ・ジッタ（代表値）
5psRMS以下 （サンプル・モード、エッジ・タイプ・トリガ）
7psRMS以下 （エッジタイプ・トリガ、FastAcqモード）
40psRMS以下（エッジタイプ以外のトリガ・モード）
トリガ・レベル・レンジ
この仕様はロジックおよびパルスのスレッショルドに適用されます。
ソースレンジ
任意のチャンネルスクリーン中心から±5div
ラインライン電圧の約50%に固定
トリガ・タイプ
エッジ：
任意のチャンネルの立上り、立下り、またはその両方。カップリング：DC、AC、ノイズ除去、HF除去、LF除去
パルス幅：

正のパルスまたは負のパルスでトリガ。イベントは、時間または他チャンネルの論理状態で設定可能

タイムアウト：
指定した時間にわたって、イベントがハイ、ロー、いずれかのままである場合にトリガ。イベントは、他チャンネルの論理状態で設定可能
ラント：
2つのスレッショルド・レベルのうち、1つ目のスレッショルドを横切り、2つ目のスレッショルドを横切ることなく、再び1つ目のスレッショルド・レベルを横切る場合にトリガ。イベントは、時間または他チャンネルの論理状態で設定可能
ウィンドウ：
ユーザが調整可能な2つのスレッショルドと時間軸によって定義されたウィンドウに、信号が出入りするか、または範囲内／範囲外にとどまるイベントにトリガ。イベントは、時間または他チャンネルの論理状態で設定可能
ロジック：
ロジック・パターンが真または偽になるか、クロック・エッジが発生するタイミングでトリガ。すべてのアナログ、デジタルの入力チャンネルのパターン（AND、OR、NAND、NOR）は、High、LowまたはDon't Careとして定義。真になるロジック・パターンは時間クオリファイされる
セットアップ&ホールド：
任意のチャンネルで、クロックとデータの間にセットアップ時間とホールド時間の違反がある場合にトリガ
立上り／立下り時間：
指定したパルス・エッジ・レートよりも速いまたは遅い場合にトリガ。スロープは正、負またはいずれかが選択可能。イベントは、他チャンネルの論理状態で設定可能
ビデオ（Opt. 5-VID）:
NTSC、PAL、およびSECAMビデオ信号の全ライン、奇数ライン、偶数ライン、または全フィールドでトリガ
シーケンス：
AトリガがCイベントでリセットされた後のBイベントの回数、またはイベント数でトリガ。一般に、AおよびBトリガ・イベントには、任意のトリガ・タイプを設定できるが、AイベントまたはBイベントのどちらかがセットアップ／ホールドに設定されていて、もう片方のイベントをエッジに設定する必要がある場合には、ロジック・クオリフィケーションはサポートされない。EthernetおよびハイスピードUSB（480Mbps）もサポートされない
ビジュアル・トリガ
標準トリガの機能を拡張し、すべての波形取込をスキャンし、ディスプレイに表示されるエリア（図形形状）と比較する。無制限の数のエリアを定義することができ、それぞれのエリアにクオリファイア（In、Out、Don't Care）を使用できる。ビジュアル・トリガの任意のエリアの組み合わせを使用して論理式を定義できるため、アクイジション・メモリに格納されるイベントを詳細にクオリファイできる。長方形、三角形、台形、六角形、ユーザ定義などの形状で定義可能
パラレル・バス：
パラレル・バスのデータ値でトリガ。パラレル・バスは1～64ビット（デジタル・チャンネルおよびアナログ・チャンネルから）。バイナリまたはHexをサポート
I2Cバス（Opt. 5-SREMBD）：
10MbpsまでのI2Cバスのスタート、リピーテッド・スタート、ストップ、アドレス（7または10ビット）、データ、またはアドレスとデータでトリガ
I3Cバス（Opt. 5-SRI3C）
10 Mb/sまでのI3Cバスのスタート、リピーテッド・スタート、ストップ、アドレス、データ、I3C SDRダイレクト、I3C SDRブロードキャスト、ACKなし、Tビット・エラー、ブロードキャスト・アドレス・エラー、ホットジョイン、HDR再開、HDR終了でトリガ
SPIバス（Opt. 5-SREMBD）：
20 Mbps以下のSPIバスのSS（Slave Select）、アイドル時間、またはデータ（1～16ワード）でトリガ
RS-232/422/485/UARTバス（Opt. 5-SRCOMP）：
スタート・ビット、パケットの末尾、データ、およびパリティ・エラーでトリガ（15Mbpsまで）
CANバス（Opt. 5-SRAUTO）：
1MbpsまでのCANバスのフレームの開始、フレーム・タイプ（データ、リモート、エラー、オーバロード）、識別子、データ、識別子とデータ、フレームの最後、ミッシング・アクノレッジ、ビット・スタッフィング・エラーにトリガ
CAN FDバス（Opt. 5-SRAUTO）：
16 MbpsまでのCAN FDバスのフレームの開始、フレームの種類（データ、リモート、エラー、またはオーバロード）、識別子（標準または拡張）、データ（1～8バイト）、識別子とデータ、フレームの終了、エラー（Ackなし、ビット・スタッフ・エラー、FDフォーム・エラー、任意のエラー）
LINバス（Opt. 5-SRAUTO）：
1 MbpsまでのLINバスの同期、識別子、データ、IDとデータ、ウェイクアップ・フレーム、スリープ・フレーム、エラーでトリガ
FlexRayバス（Opt. 5-SRAUTO）：
10 MbpsまでのFlexRayバスのフレームの開始、インジケータ・ビット（ノーマル、ペイロード、ヌル、同期、スタートアップ）、フレームID,サイクル・カウント、ヘッダ・フィールド（インジケータ・ビット、識別子、ペイロード長、ヘッダCRC、サイクル・カウント）、識別子、データ、識別子とデータ、フレームの終了、エラーでトリガ
SENTバス（Opt. 5-SRAUTOSEN）：
パケットの開始、高速チャンネルのステータスとデータ、低速チャンネルのメッセージIDとデータ、CRCエラーにトリガ
SPMIバス（Opt. 5-SRPM）：
シーケンスの開始、リセット、スリープ、シャットダウン、ウェイクアップ、マスタ・リード、マスタ・ライト、レジスタ・リード、レジスタ・ライト、拡張レジスタ・リード、拡張レジスタ・ライト、拡張レジスタ・リード・ロング、拡張レジスタ・ライト・ロング、デバイス・ディスクリプタ・ブロック・マスタ・リード、デバイス・ディスクリプタ・ブロック・スレーブ・リード、レジスタ0ライト、バス所有権の転送、パリティ・エラーにトリガ
USB 2.0 LS/FS/HSバス（Opt. 5-SRUSB2）：
480MbpsまでのUSBバスのシンク、リセット、サスペンド、レジューム、パケットの終了、トークン（アドレス）パケット、データ・パケット、ハンドシェイク・パケット、スペシャル・パケット、エラーにトリガ
Ethernetバス（Opt. 5-SRENET）：
10BASE-Tおよび100BASE-TXバスのスタート・フレーム、MACアドレス、MAC Qタグ、MAC長／タイプ、MACデータ、IPヘッダ、TCPヘッダ、TCP/IPv4データ、パケットの終了、FCS（CRC）エラーでトリガ
オーディオ（I2S、LJ、RJ、TDM）バス（Opt. 5-SRAUDIO）：
ワード・セレクト、フレーム・シンク、またはデータにトリガ。I2S/LJ/RJの最高データ・レートは12.5Mbps。TDMの最大データ・レートは25Mbps
MIL-STD-1553バス（Opt. 5-SRAERO）：
MIL-STD-1553バス上のシンク、コマンド（送受信ビット、パリティ、サブアドレス／モード、ワード／モード・カウント、RTアドレス）、ステータス（パリティ、メッセージ・エラー、インストゥルメンテーション、サービス・リクエスト、ブロードキャスト・コマンド・レシーブ、ビジー、サブシステム・フラグ、ダイナミック・バス・コントロール・アクセプタンス（DBCA）、ターミナル・フラグ）、データ、時間（RT/IMG）、およびエラー（パリティ・エラー、シンク・エラー、マンチェスター・エラー、非連続データ）にトリガ
ARINC 429バス（Opt. 5-SRAERO）：
1 MbpsまでのARINC 429バスのワードの開始、ラベル、データ、ラベルとデータ、ワードの終了、およびエラー（任意のエラー、パリティ・エラー、ワード・エラー、ギャップ・エラー）でトリガ
RF振幅対時間およびRF周波数対時間（Opt. 5-SV-RFVT）
エッジ、パルス幅、タイムアウト・イベントでトリガ

アクイジション・システム

サンプル
サンプル値の取込み
ピーク検出
すべての掃引速度において、640psまでのグリッチを取込み可能
アベレージング
2～10,240波形
最大平均速度 = 180 波形/秒
高速なハードウェア平均化
短時間で多数の平均値を取得するための取得モードです。高速なハードウェア平均化では収集パスを最適化して、ストレージの切り捨てエラーを減らしたり、オプションのオフセット・ディザリング手法を使用して非線形の不完全部の微調整を行ったりします。この機能は、プログラム可能なインタフェース・コマンドを通じて使用できます。
2～1,000,000波形
最大平均速度 = 32,000 波形/秒
エンベロープ
複数回の波形取込みから、最小値と最大値の包絡線を表示することでピーク値を検出
ハイレゾ

それぞれのサンプル・レートに、固有の有限インパルス応答（FIR）フィルタを適用することで、そのサンプル・レートで利用可能な最高帯域幅を維持しながら、エリアシングを防止し、オシロスコープの増幅器やADCから、選択したサンプル・レートに対する使用可能帯域幅を上回る雑音を除去します。

ハイレゾ・モードでは、常に最低でも12ビットの垂直分解能が確保され、125MS/s 以下のサンプル・レートでは垂直分解能は16ビットにまで拡張されます。

FastAcq®

FastAcqは、500,000波形／秒以上の取込みが可能で、動的に変化する信号の解析や間欠的なイベントの取込に最適（アクティブなチャンネルが1つの場合。すべてのチャンネルがアクティブな場合は100K波形／秒以上）.

ロール・モード
オート・トリガ・モードでは、40ms/divより遅いタイムベース速度において、画面の右から左に波形をスクロール表示。
履歴モード
最大レコード長を使用して、多くのトリガ・アクイジションを取得したり、目的のものが表示されたときに停止したり、保存されているすべてのトリガ・アクイジションを迅速に確認したりできます。

履歴に保存できるアクイジションの数は、（最大レコード長）／（現在のレコード長設定）です。

FastFrame™アクイジション

アクイジション・メモリをセグメントに分割

最大トリガ・レートは5,000,000波形／秒以上

最小フレーム・サイズは50ポイント

最大フレーム数：1,000ポイント以上のフレーム・サイズでは、最大フレーム数はレコード長／フレーム・サイズ。

50ポイントのフレームでは、最大フレーム数は1,000,000

波形測定

カーソル・タイプ
波形、垂直バー、水平バー、垂直／水平バー、ポーラ（XY/XYZプロットのみ）
DC 電圧測定確度、アベレージ・アクイジション・モード
測定の種類 DC確度（V）
16以上の波形の平均 ±((DC ゲイン確度) x ¦読み値 - (オフセット - ポジション) ¦ + オフセット確度 + 0.1 x V/div 設定)
16回以上のアベレージ2回のデルタ電圧（同じオシロスコープ設定と環境条件で測定） ±（DCゲイン確度 × ¦ 読み値 ¦＋0.05div）
自動測定
36種類の自動測定項目。表示可能な測定項目の数に制限はなく、測定バッジとして個別に表示することも、または測定結果テーブルにまとめて表示することも可能
振幅測定
振幅、最大値、最小値、p-p、正のオーバシュート、負のオーバシュート、平均値、実効値、AC実効値、トップ、ベース、領域
タイミング測定
周期、周波数、UI、データ・レート、正のパルス幅、負のパルス幅、スキュー、遅延、立上り時間、立下り時間、位相、立上りスルー・レート、立下りスルー・レート、バースト幅、正のデューティ比、負のデューティ比、レベル外の時間、セットアップ時間、ホールド時間、N周期、ハイ時間、ロー時間、最小になる時間、最大になる時間
ジッタ測定（標準）
TIEおよび位相ノイズ
測定結果の統計値
平均、標準偏差、最大値、最小値、母集団統計値は、現在のアクイジション、およびすべてのアクイジションのどちらでも利用可能
リファレンス・レベル
自動測定で使用されるリファレンス・レベルは、%または単位でユーザ定義が可能リファレンス・レベルは、すべての測定にグローバルに設定することも、ソース・チャンネルまたは信号ごと、または測定ごとに個別に設定することも可能
ゲーティング
スクリーン、カーソル、ロジック、サーチ、または時間。測定を行うアクイジションの領域を指定する。ゲーティングはグローバル（グローバルに設定されたすべての測定に影響）にもローカル（測定にはすべて固有の時間ゲートを設定可能。スクリーン、カーソル、ロジック、サーチにはただ1つのローカル・ゲートのみを利用可能）にも設定可能
測定プロット
ヒストグラム、タイム・トレンド、スペクトラム、アイ・ダイアグラム（TIE測定のみ）、位相ノイズ（位相ノイズ測定のみ）
測定リミット
測定値に対するユーザ定義可能なリミット値によるパス／フェイル・テスト。スクリーン・イメージの保存、波形の保存、システム・リクエスト（SRQ）、アクイジションの停止など、測定値がフェイルになった際のアクションの定義
ジッタ解析（Opt. 5-DJA）で追加される機能
測定項目

ジッタ・サマリ、TJ@BER、RJ- δδ、DJ- δδ、PJ、RJ、DJ、DDJ、DCD、SRJ、J2、J9、NPJ、F/2、F/4、F/8、アイの高さ、アイの高さ@BER、アイの幅、アイの幅@BER、アイ・ハイ、アイ・ロー、Qファクタ、ビット・ハイ、ビット・ロー、ビット振幅、DCコモンモード、ACコモンモード（p-p）、差動クロスオーバ、T/nT比、SSC周波数偏差、SSC変調レート

測定プロット
アイ・ダイアグラム、ジッタ・バスタブ
高速なアイ・レンダリング：アイの境界を定義するユニット・インターバル（UI）を表示。周囲のUIの数もユーザ指定できるため視覚的なコンテキストが向上
完全なアイ・レンダリング：すべての有効なユニット・インターバル（UI）を表示
測定リミット
測定値に対するユーザ定義可能なリミット値によるパス／フェイル・テスト。スクリーン・イメージの保存、波形の保存、システム・リクエスト（SRQ）、アクイジションの停止など、測定値がフェイルになった際のアクションの定義
アイ・ダイアグラム・マスク・テスト

マスクのオートフィットを使用したマスクによる自動パス/フェイル・テスト

パワー解析（Opt. 5-PWR）で追加される機能
測定項目

入力解析（周波数、VRMS、IRMS、電圧／電流クレスト・ファクタ、有効電力、皮相電力、無効電力、力率、位相角、高調波、突入電流、入力容量）

振幅解析（サイクル振幅、サイクル・トップ、サイクル・ベース、サイクル最大値、サイクル最小値、サイクル・ピーク）

タイミング解析（周期、周波数、負のデューティ・サイクル、正のデューティ・サイクル、負のパルス幅、正のパルス幅）

スイッチング解析（スイッチング・ロス、dv/dt、di/dt、安全動作領域、RDSon）

磁気解析（インダクタンス、I対Intg（V）、磁気損失、磁気プロパティ）

出力解析（電源リップル、スイッチング・リップル、効率、ターンオン時間、ターンオフ時間）

周波数応答解析（制御ループ応答ボード線図、電源電圧変動除去比、インピーダンス）

測定プロット
高調波バー・グラフ、スイッチング・ロス軌跡プロット、安全動作領域（SOA）
測定リミット
測定値に対するユーザ定義可能なリミット値によるパス／フェイル・テスト。スクリーン・イメージの保存、波形の保存、システム・リクエスト（SRQ）、アクイジションの停止など、測定値がフェイルになった際のアクションの定義
インバータ／モータ・ドライブ解析（Opt. 5-IMDA）で追加される機能
測定項目

入力解析（電力品質、高調波、入力電圧、入力電流、および入力電力）

リップル解析 (ライン・リップルおよびスイッチング・リップル)

出力解析 (位相図および効率)

DQ0解析（DQ0）にはOpt. 5-IMDA-DQ0が必要

測定プロット
高調波バー・グラフ、位相図
インバータ・モーター・ドライブ解析の機械測定（Opt. 5-IMDA-MECHにはOpt. 5-IMDAが必要）で追加される機能
サポートされているセンサー
ホール・センサー、QEI (直交エンコーダ・インタフェース)
測定項目

電気解析（電力品質、高調波、リップル、DQ0、および効率）

メカニカル解析 (速度、アクセラレーション、角度 (QEI 方式)、方向、およびトルク)

測定プロット
時間トレンド、アクイジション・トレンド、位相図、高調波棒グラフ、DQ0、およびヒストグラム (速度分布)
デジタル電源管理（Opt. 5-DPM）で追加される機能
測定項目
リップル解析（リップル）
トランジェント解析（オーバシュート、アンダシュート、ターンオンのオーバシュート、DCレール電圧
電源シーケンス解析（ターンオン、ターンオフ）
ジッタ解析（TIE、PJ、RJ、DJ、アイの高さ、アイの幅、アイ・ハイ、アイ・ロー）
PI／SI解析（PSIJ）
デジタル電源管理ベーシック (Opt. 5-DPMBAS) で追加される機能
測定項目

リップル解析（リップル）

トランジェント解析（オーバシュート、アンダシュート）

電源シーケンス解析（ターンオン、ターンオフ）

LVDSデバッグ／解析オプション（Opt. 5-DBLVDS）で追加される機能
データ・レーン測定

汎用テスト（UI、立上り時間、立下り時間、データ幅、データ間スキュー（PN）、データ間スキュー（レーン間）、データ・ピーク・ツー・ピーク）

ジッタ・テスト（ACタイミング、クロック・データ・セットアップ時間、クロック・データ・ホールド時間、アイ・ダイアグラム（TIE）、TJ@BER、DJデルタ、RJデルタ、DDJ、ディエンファシス・レベル）

クロック・レーン測定

汎用テスト（周波数、周期、デューティ・サイクル、立上り時間、立下り時間、クロック間スキュー（PN）、クロック・ピーク・ツー・ピーク

ジッタ・テスト（TIE、DJ、RJ）

SSC On（変調レート、平均周波数偏差）

波形演算

演算波形数
無制限
演算
波形および定数の加算、減算、乗算、除算
代数式
波形、スカラ、任意の変数、波形測定結果などを含めた広範な代数式を定義可能。複雑な数式を使用して、演算を重ねて実行できる。例：（Integral（CH1－Mean（CH1））× 1.414 × VAR1）
演算関数
反転、積分、微分、平方根、指数、Log 10、Log e、Abs、Ceiling、Floor、Min、Max、Degree、Radian、Sin、Cos、Tan、ASin、ACos、ATan
関係式
＞、＜、≧、≦、＝、≠のブール値の結果
ロジック
AND、OR、NAND、NOR、XOR、EQV
フィルタ関数 (標準)
ユーザ定義フィルタのロード。フィルタ係数を含むファイルを指定。
フィルタ関数（Opt. 5- UDFLT）
フィルタ・タイプ
ロー・パス、ハイ・パス、バンド・パス、バンド・ストップ、オール・パス、ヒルベルト、微分器、およびカスタム
フィルタ応答タイプ
バターワース、チェビシェフ I、チェビシェフ II、楕円、ガウシアン、およびベッセル-トムソン
FFT関数
スペクトラム（振幅、位相、実数および虚数）
FFT垂直軸単位

振幅：リニアおよびログ（dBm）

位相：Degree、Radian、グループ遅延

FFTの窓関数
ハニング、方形、ハミング、ブラックマンハリス、フラットトップ2、ガウシアン、カイザー-ベッセル、Tek指数関数

スペクトラム表示

中心周波数
アナログ帯域による制限あり
スパン
18.6Hz～312.5MHz

18.6Hz～500MHz（Opt. 5-SV-BW-1）

粗調整（1-2-5シーケンス）

RF測定
Spectrum Viewのトレース・データおよび表示でのチャンネル・パワー（CHP）、隣接チャンネル・パワー比（ACPR）、占有帯域幅（OBW）の測定値
RF対時間の波形
振幅対時間、周波数対時間、位相対時間（Opt. 5-SV-RFVTを使用）
RF対時間トリガ
RF振幅対時間／RF周波数対時間のエッジ、パルス幅、およびタイムアウト（Opt. 5-SV-RFVTを使用）
スペクトログラム
X軸にRF周波数対時間対振幅が周波数で表示され、Y軸には時間、パワー・レベルが異なる色で表示されます（Opt. 5-SV-RFVT）
分解能帯域幅（RBW）

93μHz～62.5MHz

93 μHz～100 MHz（Opt. 5-SV-BW-1）

IQキャプチャ
データは同相および直交（I&Q）サンプルとして保存され、時間領域データとI&Qデータの間で正確な同期が維持されます。
RF対時間の波形が有効な場合（Opt. 5-SV-RFVT）、IQデータがファイルに取り込まれて、エクスポートされ、サードパーティ製アプリケーション内でさらに解析が実施されます。
最大取込時間は、スパンおよびサンプル・レートによって異なります。6.25 GS／sおよび500 MHzスパンでは、最大取込時間は0.086秒です。312.5 MHzスパンでは、最大取込時間は0.172秒です。40 MHzスパンでは、最大取込時間は0.687秒です。1 MHzスパンでは、最大取込時間は43.980秒です。
ウィンドウ・タイプと係数
ウィンドウ・タイプ 帯域幅係数
ブラックマン-ハリス 1.90
フラットトップ：2 3.77
ハミング 1.30
ハニング 1.44
カイザー - ベッセル 2.23
方形 0.89
スペクトラム・タイム
FFTウィンドウ係数／RBW
基準レベル
基準レベルは、アナログ・チャンネルの Volts/Div 設定によって自動的に設定
設定範囲：-42dBm～+44dBm
垂直軸位置(Vertical Position)
－100div～＋100div
垂直軸単位
dBm、dBµW、dBmV、dBµV、dBmA、dBµA
垂直軸スケーリング
リニア、対数
水平スケーリング
リニア、対数
マルチチャンネル・スペクトラム解析
各FlexChannel入力は、Spectrum View、RF対時間の波形（オプションRFVTを使用）、スペクトログラム（オプションRFVTを使用）で構成できます。
チャンネル間で同時に複数のRF測定を実行できます。
Spectrum時間と中心周波数の設定は、ロックを解除してチャンネル間で個別に移動できます。Spectrum Viewチャンネルはすべて、同じスパン、分解能帯域幅、ウィンドウ・タイプを共有する必要があります。

サーチ

サーチの数
無制限
サーチ・タイプ
エッジ、パルス幅、タイムアウト、ラント・パルス、ウィンドウ違反、ロジック・パターン、セットアップ／ホールド違反、立上り／立下り時間、バス・プロトコル・イベントなど、ユーザ指定の条件に基づいて、ロング・メモリ全体から該当するすべてのイベントの検索が可能。サーチ結果は波形ビューまたは結果テーブルに表示可能

保存

保存
オシロスコープまたはUSBメディア、リモート・ネットワーク・ドライブ、またはTekDriveコラボレーション・ワークスペースにファイルを直接保存します。
波形形式
テクトロニクス波形データ（.wfm）、カンマ区切り値（.csv）、MATLAB（.mat）
波形ゲーティング
カーソル、スクリーン、再サンプリング（n番目のサンプルごとに保存）
スクリーン・キャプチャ形式
ポータブル・ネットワーク・グラフィック（*.png）、24ビット・ビットマップ（*.bmp）、JPEG（*.jpg）
セットアップ・タイプ
テクトロニクス・セットアップ（.set）
レポート形式
Adobeポータブル・ドキュメント（.pdf）、シングル・ファイルのWebページ（.mht）
セッション形式
テクトロニクス・セッション・セットアップ（.tss）

ディスプレイ

ディスプレイ・タイプ
395mm液晶TFTカラー・ディスプレイ
ディスプレイ解像度
1,920×1,080（水平ピクセル×垂直ピクセル、HD）
表示モード

オーバレイ：トレースが互いに重なり合って表示される従来からのオシロスコープの表示モード

スタック：各波形が固有のスライスに表示される表示モード。それぞれの波形は別々に表示されていても、フル・レンジのADCを活用できるスライスの内部にチャンネルのグループをオーバーレイすることもできるため、信号の表示を見ながら簡単に比較できます。

ズーム
すべての波形およびプロット表示で水平および垂直ズームをサポート
補間方式
Sin(x)/x、直線
波形スタイル
ベクタ、ドット、可変パーシスタンス、無限パーシスタンス
波形目盛
移動可能／固定目盛、グリッド／時間／フル／なしから選択可能
カラー・パレット

ノーマル、反転（スクリーンショット）

個々の波形の色をユーザが選択可能

フォーマット
YT、XY、XYZ
多言語ユーザ・インタフェース
英語、日本語、簡体字中国語、繁体字中国語、フランス語、ドイツ語、イタリア語、スペイン語、ポルトガル語、ロシア語、韓国語
多言語ヘルプ
英語版、日本語版、簡体字中国語版

任意波形／ファンクション・ジェネレータ（オプション）

動作モード
オフ、連続、バースト
ファンクションのタイプ
任意波形、正弦波、方形波、パルス波、ランプ波、三角波、DC レベル、ガウシアン、ローレンツ、指数立上り/立下り、Sin(x)/x、不規則ノイズ、ハーバーサイン、Cardiac
正弦波
周波数レンジ
0.1 Hz～MHz
周波数の設定分解能
0.1Hz
周波数確度
130ppm（周波数≦10kHz）、50ppm（周波数＞10kHz）
これは正弦波、ランプ、方形波、パルス波形専用です。
振幅レンジ
20mVpp～5Vpp（オープン回路）、10mVpp～2.5Vpp（50Ω）
振幅フラットネス（代表値)
±0.5dB（1kHz）
±1.5dB（1kHz、20mVpp未満の振幅）
全高調波歪み（代表値）
1%（振幅：200mVpp以上、50Ω負荷）
2.5%（振幅：50mV以上、200mVpp未満、50Ω負荷）
正弦波のみに適用されます。
スプリアス・フリー・ダイナミック・レンジ（代表値）
40 dB（Vpp≧0.1V）、30dB（Vpp≧0.02V）、50Ω負荷
方形波／パルス波
周波数レンジ
0.1 Hz～MHz
周波数の設定分解能
0.1Hz
周波数確度
130ppm（周波数≦10kHz）、50ppm（周波数＞10kHz）
振幅レンジ
20mVpp～5Vpp（オープン回路）、10mVpp～2.5Vpp（50Ω）
デューティ・サイクル・レンジ
10%～90%または最小パルス（10ns）、どちらか長い方
最小パルス時間は、オン・タイムとオフ・タイムの両方に適用されるため、周波数が高くなると、10nsのオフ・タイムを維持するために、最大デューティが低下
デューティ・サイクル分解能
0.1%
最小パルス幅（代表値）
10ns。オンまたはオフのいずれかの継続時間の最小値
立上り／立下り時間（代表値）
5ns、10%～90%
パルス幅分解能
100ps
オーバシュート（代表値）
6%未満、100mVppを超える信号ステップ
これは正方向のトランジション (正のオーバシュート) および負方向のトランジション (負のオーバシュート) に適用される
非対称性（代表値）
±1% ±5ns、デューティ・サイクル50%のとき
ジッタ（代表値）
60ps TIERMS未満、100mVpp以上の振幅、40%～60%のデューティ・サイクル
ランプ／三角波
周波数範囲
0.1 Hz～
周波数の設定分解能
0.1Hz
周波数確度
130ppm（周波数≦10kHz）、50ppm（周波数＞10kHz）
振幅レンジ
20mVpp～5Vpp（オープン回路）、10mVpp～2.5Vpp（50Ω）
シンメトリ
0%～100%
シンメトリの分解能
0.1%
レベルの範囲

±2.5V（オープン回路）

±1.25V（50Ω）

不規則ノイズの振幅レンジ

20mVpp～5Vpp（オープン回路）

10mVpp～2.5Vpp（50Ω）

Sin(x)/x
最高周波数
MHz
ガウシアン・パルス、ハーバーサイン、ローレンツ・パルス
最高周波数
MHz
ローレンツ・パルス
周波数範囲
0.1 Hz～ MHz
振幅レンジ
20mVpp～2.4Vpp（オープン回路）

10mVpp～1.2Vpp（50Ω）

心電図波形
周波数レンジ
0.1 Hz～
振幅レンジ
20mVpp～5Vpp（オープン回路）、

10mVpp～2.5Vpp（50Ω）

任意波形
メモリ容量
1～128k
振幅レンジ
20mVpp～5Vpp（オープン回路）、

10mVpp～2.5Vpp（50Ω）

繰返しレート
0.1 Hz～ MHz
サンプル・レート
250 MS/s
信号振幅確度
±［（p-p振幅設定の1.5%）＋（DCオフセット設定の1.5%）＋1mV ］（周波数＝1kHz）
信号振幅分解能

1mV（オープン回路）

500μV（50Ω）

正弦波およびランプ波の周波数確度
1.3 × 10-4（周波数：10kHz以下）
5.0 × 10-5（周波数：＞10kHz）
DCオフセット・レンジ

±2.5V（オープン回路）

±1.25V（50Ω）

DCオフセット分解能

1mV（オープン回路）

500μV（50Ω）

DCオフセット確度

±［（絶対オフセット設定の1.5%）＋1mV］

環境温度25℃から10℃ごとに3mVの不確実性を加算

デジタル・ボルトメータ（DVM）

測定項目

DC、ACRMS＋DC、ACRMS

電圧分解能
4桁
電圧確度
DC：

±((1.5% × ¦読み値－オフセット－ポジション）＋（0.5% × ¦（オフセット－ポジション）¦）＋（0.1 × Volts/div））

30℃超過分1℃につき、¦読み値－オフセット－ポジション¦が0.100%の割合で低下

±5div（スクリーン中央から）の信号

AC：

±2%（40Hz～1kz）、40Hz～1kHz範囲外に高調波成分が存在しない場合

AC（代表値）： ±2%（20Hz～10kHz）

AC測定においては、VPPの入力信号が4～10divの間に収まり、画面に波形全体が表示されるように、入力チャンネルの垂直軸を設定する必要があります。

トリガ周波数カウンタ

解像度
8桁
確度

±（1カウント＋時間軸確度×入力周波数）

信号は8mVppまたは2div以上でなければならない（どちらか大きな方）

最高入力周波数
10Hz～アナログ・チャンネルの最高周波数帯域
信号は8mVppまたは2div以上でなければならない（どちらか大きな方）

プロセッサのシステム

ホスト・プロセッサ
Intel i5-4400E（2.7GHz、64ビット、デュアル・コア・プロセッサ）またはIntel i5-8400H（2.5GHz、64ビット、クアッド・コア・プロセッサ）
新製品にはi5-8400Hプロセッサが搭載されています。
オペレーティング・システム

基本構成の機器：商用組込みLinux

Opt. 5-WINをインストールした機器：Microsoft Windows 10Opt. 5-WINはMSO58LP型では使用できません。

保存時

i5-4400Eプロセッサ搭載製品:：80GB以上内部80 mm M.2カード

i5-8400Hプロセッサ搭載製品：250GB以上リムーバブル・ソリッド・ステート・ドライブ

新製品にはi5-8400Hプロセッサが搭載されています。
Microsoft Windows 10 OSがインストールされたソリッド・ステート・ドライブ（SSD）（Opt. 5-WIN ）
≥ 512GB SSD.フォーム・ファクタ：2.5インチSSD、SATA-3インタフェース。このドライブは、お客様によるインストールが可能で、Microsoft Windows 10 Enterprise IoT 2016 LTSB（64ビット）オペレーティング・システムのライセンスが含まれる

入出力ポート

DisplayPortコネクタ
20ピンDisplayPortコネクタ。外部モニタやプロジェクタに接続し、ライブ波形などのオシロスコープ画面を表示
DVIコネクタ

29ピンDVI-D コネクタ。外部モニタやプロジェクタに接続し、ライブ波形などのオシロスコープ画面を表示

VGA

DB-15 Feコネクタ。外部モニタやプロジェクタに接続し、ライブ波形などのオシロスコープ画面を表示。

プローブ補正出力（代表値）
接続機能：
コネクタは機器の右側の下の部分に配置
振幅：
0～2.5V
周波数：
1kHz
ソース・インピーダンス：
1kΩ
外部リファレンス入力

時間軸システムは外部10MHzリファレンス信号（±4ppm）に位相ロック可能

USBインタフェース（ホスト、デバイス・ポート）
USBホスト・ポート（前面パネル）：USB 2.0ハイスピード・ポート（×2）、USB 3.0スーパースピード・ポート（×1）
USBホスト・ポート（後部パネル）：USB 2.0ハイスピード・ポート（×2）、USB 3.0スーパースピード・ポート（×2）
USBデバイス・ポート（後部パネル）：USB 3.0スーパスピード・デバイス・ポート（×1。USBTMC対応）
Ethernetインタフェース
10/100/1000Mbps
補助出力

後部パネルにBNCコネクタ。オシロスコープのトリガ、オシロスコープの内部リファレンス・クロック出力、またはAFGシンク・パルスのイベント出力において正または負のパルス出力が可能

特性 リミット
Vout（HI） 開回路： 2.5V以上、50Ω負荷で接地： 1.0V以上
Vout（LO） 4mA以下の負荷： 0.7V以下、50Ω負荷で接地： 0.25V以下
ケンジントン・ロック
後部パネルにケンジントン・ロック用のセキュリティ・スロットを装備
LXI

クラス：LXI Core 2011

バージョン：1.4

電源

電源
消費電力

最大400W

ソース電圧
100～240V ±10%（50Hz～60Hz）
115V ±10%（400Hz）±10%

物理特性

寸法

高さ：309mm（脚をたたみ、ハンドルを後ろに回した状態）

高さ：371mm（脚をたたみ、ハンドルを上げた状態）

幅：454mm（ハンドル・ハブ間）

奥行：205mm（脚の後ろからノブ前面まで、ハンドルを上げた状態）

高さ：297.2mm（脚をたたみ、ハンドルを後ろに回した状態）

質量
11.4kg未満
冷却
通気のために、（機器の前面から見て）右側および後面に50.8mm以上の隙間を確保してください。
ラックマウント・タイプ
7U（オプションの RM5ラックマウント・キット）

環境仕様

温度
動作時
＋0℃～＋50℃
非動作時
－20℃＋＋60℃
湿度
動作時
40℃以下で相対湿度5%～90%（RH）
＋40℃超、＋50℃以下で相対湿度5%～ 55%（RH）、結露なし、最高湿球温度＋39℃
非動作時
＋40℃以下で相対湿度5%～90%（RH）
＋40℃超、＋50℃以下で相対湿度5%～ 39%（RH）、結露なし、最高湿球温度＋39℃
高度
動作時
最高3,000m
非動作時
最高12,000m（39,370フィート）
温度
動作時
＋0℃～＋50℃
非動作時

－20℃＋＋60℃

湿度
動作時

40℃以下で相対湿度5%～90%（RH）

＋40℃超、＋50℃以下で相対湿度5%～ 55%（RH）、結露なし、最高湿球温度＋39℃

非動作時

＋40℃以下で相対湿度5%～90%（RH）

＋40℃超、＋50℃以下で相対湿度5%～ 39%（RH）、結露なし、最高湿球温度＋39℃

高度
動作時
最高3,000m
非動作時
最高12,000m

EMC適合性および安全性

安全性規格
米国NRTL認証取得 - UL61010-1およびUL61010-2-030
カナダ認証 - CAN／CSA C22.2 No. 61010-1およびCAN／CSA C22.2 No. 61010-2-030
EU適合性 - 低電圧指令2014-35-EUおよびEN61010-1。
国際規格準拠 - IEC 61010-1およびIEC61010-2-030
規制

CEマーク（EU）、UL認定（米国／カナダ）

RoHS準拠

ソフトウェア

IVIドライバ

LabVIEW、LabWindows/CVI、Microsoft .NET、およびMATLABなど、一般的なアプリケーションの標準測定器プログラム・インタフェースを提供VISAを介してPython、C/C++/C#など数多くの言語に対応が可能。

e*Scope®

標準Webブラウザを通じて、ネットワーク接続経由でオシロスコープの制御を可能にします。オシロスコープのIPアドレスまたはネットワーク名を入力するだけで、ブラウザにWebページが表示されます。このWebページから、設定、波形、測定値、画面イメージを転送および保存したり、オシロスコープの設定をWebブラウザから直接変更することもできます。または、e*Scope認証をパスワード保護アクセスに設定して、オシロスコープを制御し、表示できます。

TekDrive
接続されているデバイスのあらゆる種類のファイルをアップロード、保存、整理、検索、ダウンロード、および共有できます。TekDriveは、シームレスなファイルの共有や呼び出しを実現するために、計測器にネイティブに統合されています。USBメモリは必要ありません。ビューアを使用して、ブラウザで直接、 .wfm, .isf, .tss, and .csv などの標準ファイルの分析や確認を行います。詳細については、http://www.tek.com/software/tekdriveを参照してください。
SignalVu-PC
5シリーズMSOまたは別のWindows PC上で直接実行できる、拡張ベクトル信号解析ソフトウェアです。Opt. 5-SV-RFVTが5シリーズMSOにインストールされていなければなりません。Connect（CONxx-SVPC）ライセンスをSignalVu-PCにインストールする必要があります。xxは、ノード・ロック・ライセンスの場合はNL、フローティング・ライセンスの場合はFLです。
LXI Webインタフェース

ブラウザのアドレス・バーにオシロスコープのIPアドレスまたはネットワーク名を入力するだけで、標準のWebブラウザ経由でオシロスコープと接続できます。Webインタフェースで、機器のステータスと構成、ネットワーク設定のステータスと変更、e*Scope Webベースのリモート・コントロールを通じた機器の制御を行うことができます。すべてのWebのやり取りがLXI仕様、バージョン1.4に準拠しています。

サンプル・プログラム

4/5/6シリーズ・プラットフォーム上でのプログラミングは簡単な作業ではありませんでした。プログラマ・マニュアルやGitHubサイトには、遠隔操作による自動化に役立つ数多くのコマンドやサンプル・プログラムが掲載されています。https://github.com/tektronix/programmatic-control-examplesをご覧ください。

ご注文の際は以下の型名をご使用ください。

以下のステップに従って、お客様の測定のニーズに合わせて、最適な機器とオプションを選択してください。

ステップ1

必要なFlexChannel入力数に基づいて、5シリーズMSOの機種を選択（各FlexChannel入力は、1つのアナログ入力または8つのデジタル入力のいずれにも使用可能）
型名 FlexChannelの数
MSO544
MSO566
MSO588
全機種に付属
FlexChannelごとに1本の受動プローブ（アナログ）：
TPP0500B型500MHzプローブ（周波数帯域が350MHzまたは500MHzの機種）
TPP1000型1GHzプローブ（周波数帯域が1GHzまたは2GHzの機種）
インストールおよび安全性に関するマニュアル
内蔵オンライン・ヘルプ
前面カバー（アクセサリ・ポーチの一部）
電源ケーブル
計量標準総合センターへのトレーサビリティと、ISO9001/ISO17025品質システム登録を文書化した校正証明書
本体は3年保証。
付属プローブは1年保証

ステップ2

内蔵機能の追加（オプション・バンドルの追加）

オプション・バンドルには、3つのクラス（スターター、プロ、アルティメット）があり、予算やアプリケーションのニーズに応じて様々なオプションをご利用になれます。各バンドルの現在の内容の詳細については、当社ウェブ・サイトhttps://www.tek.com/document/brochure/software-bundles-for-the-4-5-and-6-series-mso-oscilloscopesにアクセスして、ソフトウェア・バンドルのカタログをご覧ください。

  1. スターター・バンドルは、最も一般的なシリアル・バスのデコード、プロトコル解析、ハードウェア拡張オプションで構成されています。
  2. プロ・バンドルは、特定のアプリケーション（シリアル・トリガ／デコード、パワー・インテグリティ、シグナル・インテグリティ、車載、自動コンプライアンス・テスト、防衛／航空宇宙）に加えて、スターター・バンドルのすべてのオプションが含まれます。
  3. アルティメット・バンドルには、すべてのプロ・バンドルのすべてのオプションに加えて、スターター・バンドルのすべてのオプションが含まれます。

1年間ライセンス永続的ライセンスバンドルの概要
5-STARTER-1Y 5-STARTER-PER 内容：I2C、SPI、RS-232/422/UARTシリアル・トリガ／解析、AFG（任意波形／ファンクション・ジェネレータ）
5-PRO-SERIAL-1Y 5-PRO-SERIAL-PER 内容：5-STARTERに加えて、125MS/Chのレコード長、選択したシリアル解析オプションを含む
5-PRO-POWER-1Y 5-PRO-POWER-PER 内容：5-STARTERに加えて、125MS/Chのレコード長、選択したパワー解析オプションを含む
5-PRO-SIGNAL-1Y 5-PRO-SIGNAL-PER 内容：5-STARTERに加えて、125MS/Chのレコード長、拡張ジッタ解析、および選択した解析オプションを含む
5-PRO-COMPL-1Y 5-PRO-COMPL-PER 内容：5-STARTERに加えて、125MS/Chのレコード長、および選択した拡張自動コンプライアンス・テスト・オプションを含む
5-PRO-AUTO-1Y 5-PRO-AUTO-PER 内容：5-STARTERに加えて、125MS/Chのレコード長、拡張ジッタ解析、および選択した車載用解析オプションを含む
5-PRO-MILGOV-1Y 5-PRO-MILGOV-PER 内容：5-STARTERに加えて、125MS/Chのレコード長、拡張ジッタ解析、マスク・テスト、および選択したシリアル解析オプションを含む
5-ULTIMATE-1Y 5-ULTIMATE-PER 内容：5-STARTER、すべての5-PROバンドル・オプションに加え、500 MS／Chのレコード長、RF対時間の波形、トリガ、スペクトログラム、IQキャプチャ、Spectrum Viewの取込帯域の拡張、ビデオ・トリガ・オプションを含む
購入したバンドルにはそれぞれ、以下の2種類のライセンス期間のオプションがあります。
  • 1年間ライセンス：購入したバンドルのすべての機能と無償のアップグレードを1年間ご利用いただけます。1年を過ぎると、機能は無効になります。選択したバンドルには、1年間ライセンスを追加購入できます。
  • 永続的ライセンス：購入したバンドルのすべての機能を永続的に有効にします。永続的ライセンスには、バンドルされた機能セットの1年間の無料アップグレードが含まれます。1年を過ぎると、前回のアップデートで有効になった機能セットの状態で凍結されます。

    永続バンドルは、メンテナンス・ライセンスを購入することで、1年間のアクティベーション期間後も継続してアップグレードを受けられます。メンテナンス・ライセンスの情報は、以下のメンテナンス・ライセンスの表に記載されています。メンテナンス・ライセンスは、既存のStarter、Pro、またはUltimateのバンドル用に購入する必要があります。

メンテナンス・ライセンス説明
5-STARTER-MNT-1Y5シリーズMSOでの1年間のPerpetual Starter Bundle（永続スターター・バンドル）のアップデートが含まれています
5-PRO-MNT-1Y5シリーズMSOでの1年間のPerpetual Pro Bundle（永続プロ・バンドル）のアップデートが含まれています
5-ULTIMATE-MNT-1Y5シリーズMSOでの1年間のPerpetual Ultimate Bundle（永続アルティメット・バンドル）のアップデートが含まれています

ステップ3

必要な周波数帯域（アナログ・チャンネル）の選択
現時点で必要な周波数帯域を、以下の周波数帯域オプションから選択してください。アップグレード・オプションを購入することで、いつでもアップグレードできます。
Opt. 周波数帯域
5-BW-350 350MHz
5-BW-500 500MHz
5-BW-1000 1GHz
5-BW-2000 2GHz

ステップ4

内蔵機能の追加

これらは機器本体と同時に注文できますが、後でアップグレード・キットとして購入することもできます。

機器オプション 内蔵機能
5-RL-125M レコード長を62.5Mポイント／チャンネルから125Mポイント／チャンネルに拡張
5-RL-250M レコード長を62.5 Mポイント／チャンネルから250Mポイント／チャンネルに拡張
5-RL-500M レコード長を62.5 Mポイント／チャンネルから500Mポイント／チャンネルに拡張
5-WIN 5Microsoft Windows 10オペレーティング・システムがインストールされたリムーバブルSSDの追加
5-AFG任意波形／ファンクション・ジェネレータの追加

ステップ5

オプション機能（プロトコルのトリガ、デコード、サーチ）の追加
現段階で必要なプロトコル・サポートを、以下の解析オプションから選択してください。アップグレード・キットを購入することで、いつでもアップグレードできます。
計測器オプションサポートされるプロトコル
5-RFNFCISO/IEC 15693、14443A、14443BおよびFeliCa（デコード／サーチのみ）
5-SRAERO 航空宇宙（MIL-STD-1553、ARINC 429）
5-SRAUDIO オーディオ（I2S、LJ、RJ、TDM）
5-SRAUTO 車載用（CAN, CAN FD、CAN XL、LIN、FlexRay、CANシンボル・デコード）
5-SRAUTOEN1 100BASE-T1車載用Ethernetシリアル解析
5-SRAUTOSEN 車載用センサー（SENT）
5-SRCOMP コンピュータ（RS-232/422/485/UART）
5 -SRCPHY MIPI C-PHY Vx.x（DSI-2, CSI-2のデコード／サーチのみ）
5-SRCXPICXPI（デコード／サーチのみ）
5-SRDPHY MIPI D-PHY （DSI-1、CSI-2のデコード／サーチのみ）
5-SREMBD エンベデッド（I2C、SPI）
5-SRENETEthernet（10BASE-T、100BASE-TX）
5-SRESPIeSPI（デコード／サーチのみ）
5-SRETHERCATEtherCAT（デコード／サーチのみ）
5-SR8B10B 8B/10B（デコード／サーチのみ）
5-SRI3C MIPI I3C
5-SRMANCHマンチェスター（デコード／サーチのみ）
5-SRMDIO MDIO（デコード／サーチのみ）
5-SRNRZNRZ（デコード／サーチのみ）
5-SRONEWIRE 1-Wire（1-Wireデコード／サーチのみ）
5-SRPMパワー・マネジメント（SPMI）
5-SRPSI5 PSI5（デコード／サーチのみ）
5-SRSDLC​同期データ・リンク制御（デコード・サーチ）
5-SRSMBUSSMBus （デコード・サーチのみ）
5-SRSPACEWIRESpacewire（デコード／サーチのみ）
5-SRSVID SVID
5-SRUSB2 USB（USB2.0 LS、FS、HS）6
5-SREUSB2 eUSB2.0（デコード／サーチのみ）

差動シリアル・バスの場合は、「アナログ・プローブ／アダプタの追加」をチェックしてください。

サードパーティのシリアル・バス・デコード／解析機能を追加
サードパーティ製アプリケーションを利用することで、5シリーズMSOで使用するためのシリアル・バス・デコード／解析機能を導入できます。サードパーティ製ソフトウェア・アプリケーションを使用するには、Windows 10 SSD（Opt. 5-WIN）が必要です。
詳細については以下を参照してください。https://prodigytechno.com/oscilloscope-based-protocol-decode-software/

ステップ6

シリアル・バスのコンプライアンス・テストの追加

現段階で必要なコンプライアンス・テスト・パッケージを、以下のオプションから選択してください。アップグレード・キットを購入することで、いつでもアップグレードできます。以下の表のすべてのオプションには、Opt. 5-WIN (Microsoft Windows 10 オペレーティング・システムがインストールされた SSD) が必要です。

Opt. 対応シリアル・バス
5-CMAUTOEN

車載用Ethernet（100BASE-T1および1000BASE-T1）自動コンプライアンス・テスト・ソリューション。

1000BASE-T1には2GHz以上の帯域が必要

5-CMAUTOEN10 車載用Ethernet（10BASE-T1S Short Reach）自動コンプライアンス・テスト・ソリューション。
5-AUTOEN-BND

車載用 Ethernet コンプライアンス、信号分離、PAM3 解析、100Base-T1 デコード・ソフトウェア (Opt. 5-DJA が必要)

5-AUTOEN-SS 車載用Ethernet信号分離
5-CMINDUEN10 工業用Ethernet（10Base-T1L Long Reach）自動コンプライアンス・テスト・ソリューション
5-CMENET

Ethernet自動コンプライアンス・テスト・ソリューション（10BASE-T/100BASE-T/1000BASE-T）。

1000BASE-Tには1GHz以上の帯域が必要

5-CMENETMLマルチレーンEthernet（10BASE-T/100Base-T/1000BASE-T）自動コンプライアンス・テスト・ソリューション
5-CMUSB2

USB 2.0自動コンプライアンス・テスト・ソリューション

TDSUSBF型USBテスト・フィクスチャが必要

ハイスピードUSBには2GHz以上の帯域が必要

ステップ 7

データ解析機能の追加
機器オプション 拡張解析機能
5-DBLVDS TekExpress LVDS自動テスト・ソリューション（Opt. 5-DJA および 5-WIN が必要）
5-DJA 拡張ジッタ／アイ・ダイアグラム解析
5-DPM デジタル電源管理
5-DPMBAS基本的なデジタル電源管理
5-IMDA7インバータ／モータ・ドライブ解析
5-IMDA-DQ0 1DQ0機能によるインバータ／モータ・ドライブ解析（Opt. 5-IMDA が必要）
5-IMDA-MECH1機械測定によるインバータ／モータ・ドライブ解析（Opt. 5-IMDAが必要）
5-MTM マスク／リミット・テスト
5-PAM3 PAM3解析（Opt. 5-DJAおよび5-WINが必要）
5-PS289パワー・ソリューション・バンドル（Opt. 5-PWR、THDP0200型、TCP0030A型、067-1686-xx（デスキュー・フィクスチャ））
5-PS2FRA23パワー・ソリューション・バンドル（Opt. 5-PWR、THDP0200型、TCP0030A型、TPP0502型×2、067-1686-xx（デスキュー・フィクスチャ））
5 -PWR 10パワー測定／解析
5-SV-BW-1 Spectrum Viewの取込み帯域を500MHz に拡張
5-SV-RFVTSpectrum ViewでのRF対時間波形、トリガ、スペクトログラム、およびIQキャプチャ
5-TDR時間領域反射測定
5-UDFLTユーザ定義フィルタ作成ツール
5-VID NTSC、PAL、SECAMビデオ・トリガ
5-WBG-DPTワイド・バンドギャップSiC／GaNダブル・パルス・テストの測定および分析
ベクトル信号解析の追加
SignalVu-PC は、5 シリーズ MSO または別の Windows PC で動作するスタンドアロン・アプリケーションであり、高度なベクトル信号解析を行います。SignalVu-PCを5シリーズMSOまたは別のWindows PCで動作させるには、3つのオプションが必要です。
  1. 機器でアプリケーションを実行する場合、Windows SSD（5-WIN）をオシロスコープにインストールする必要があります。
  2. I/Q データを転送するには、Spectrum View RF対時間トレース（Opt. 5-SV-RFVT）をオシロスコープにインストールする必要があります。
  3. アプリケーションの基本機能（16種類以上のRF測定／表示機能を含む）を有効にするには、Connect（CONxx-SVPC）ライセンスをSignalVu-PCにインストールする必要があります。

ステップ8

デジタル・プローブの追加
FlexChannel入力にTLP058型ロジック・プローブを接続するだけで、各FlexChannel入力で8つのデジタル・チャンネルを使用できます。TLP058型プローブは、本体と同時に注文するか、または別途に注文することもできます。
この計測器には、
MSO54を1～4個のTLP058プローブ、8～32個のデジタル・チャンネルに、
MSO56を1～6個のTLP058プローブ、8～48個のデジタル・チャンネルに、
MSO58を1～8個のTLP058プローブ、8～64個のデジタル・チャンネルに追加できます。

ステップ 9

アナログ・プローブ／アダプタの追加
その他の推奨プローブ／アダプタの追加
推奨プローブ／アダプタ概要
TAP1500 1.5GHz TekVPI®アクティブ・シングルエンド電圧プローブ、入力電圧±8V
TAP2500 2.5GHz TekVPI®アクティブ・シングルエンド電圧プローブ、入力電圧±4V
TAP3500 3.5GHz TekVPI®アクティブ・シングルエンド電圧プローブ、入力電圧±4V
TAP4000 4GHz TekVPI®アクティブ・シングルエンド電圧プローブ、入力電圧±4V
TCP0030A 30A AC/DC TekVPI®電流プローブ、周波数帯域120MHz
TCP0020 20A AC/DC TekVPI®電流プローブ、周波数帯域50MHz
TCP0030A 30A AC/DC TekVPI電流プローブ、周波数帯域120MHz
TCP0150 150A AC/DC TekVPI®電流プローブ、周波数帯域20MHz
TRCP0300 30MHz AC電流プローブ、250mA～300A
TRCP0600 30 MHz AC電流プローブ、500mA～600A
TRCP3000 16MHz AC電流プローブ、500mA～3000A
TDP0500 500MHz TekVPI®差動電圧プローブ、差動入力電圧±42V
TDP1000 1 GHz TekVPI®差動電圧プローブ、差動入力電圧±42V
TDP1500 1.5GHz TekVPI®差動電圧プローブ、差動入力電圧±8.5V
TDP3500 3.5GHz TekVPI®差動電圧プローブ、差動入力電圧±2V
TDP4000 4GHz TekVPI®差動電圧プローブ、差動入力電圧±2V
THDP0100 ±6kV, 100MHz TekVPI®高電圧差動プローブ
THDP0200 ±1.5kV, 200MHz TekVPI®高電圧差動プローブ
TMDP0200 ±750V, 200MHz TekVPI®高電圧差動プローブ
TPR1000 1GHz、シングルエンドTekVPI®パワーレール・プローブ（TPR4KITアクセサリ・キットを含む）
TPR4000 4GHz、シングルエンドTekVPI®パワーレール・プローブ（TPR4KITアクセサリ・キットx1を含む）
TIVP02絶縁プローブ、200MHz、±5V～±2500V（チップにより異なる）、2mケーブル
TIVP02L絶縁プローブ、200MHz、±5V～±2500V（チップにより異なる）、10mケーブル光アイソレーション型差動プローブ、200MHz、±5V～±2500V（チップにより異なる）、10mケーブル
TIVP05絶縁プローブ、500MHz、±5V～±2500V（チップにより異なる）、2mケーブル
TIVP05L絶縁プローブ、500MHz、±5V～±2500V（チップにより異なる）、10mケーブル
TIVP1絶縁プローブ、1GHz、±5V～±2500V（チップにより異なる）、2mケーブル
TIVP1L絶縁プローブ、1GHz、±5V～±2500V（チップにより異なる）、10mケーブル
TPP0502 500MHz、2X TekVPI®受動電圧プローブ、入力容量12.7pF
TPP0850 2.5kV、800MHz、50X TekVPI®高電圧受動プローブ
P6015A 20kV, 75MHz高電圧受動プローブ
TPA-BNC TekVPI®-TekProbe™ BNCアダプタ（既存のTekProbeプローブを本機に接続する場合に推奨）
TEK-DPG TekVPIデスキュー・パルス・ジェネレーター信号源
067-1686-xx パワー測定デスキュー／校正フィクスチャ
他のプローブについては、プローブ選択ツール（www.tek.com/probes）をチェックしてください。

ステップ10

アクセサリの追加
運搬／取り付け用アクセサリの追加
オプショナル・アクセサリ概要
HC5ハード・キャリング・ケース
RM5ラックマウント・キット
GPIB- Ethernetアダプタ4865B（GPIB-Ethernetインタフェース）を直接ICS Electronics社から購入可能

www.icselect.com/gpib_instrument_intfc.html

ステップ11

電源ケーブル・オプションの選択
電源ケーブルのオプション 概要
A0 北米仕様電源プラグ（115V、60Hz）
A1 ユニバーサル欧州仕様電源プラグ（220V、50Hz）
A2 イギリス仕様電源プラグ（240V、50Hz）
A3 オーストラリア仕様電源プラグ（240V、50Hz）
A5 スイス仕様電源プラグ（220V、50Hz）
A6 日本仕様電源プラグ（100V、50/60Hz）
A10 中国仕様電源プラグ（50Hz）
A11 インド仕様電源プラグ（50Hz）
A12 ブラジル仕様電源プラグ（60Hz）
A99 電源コードなし

ステップ12

延長修理／校正オプションの追加
サービス・オプション 概要
T3 3年間のトータル保証サービス・プランでは、通常使用による損傷、事故による破損（ESDまたはEOSを含む）の修理または交換を含む、さらに予防的な保守も行われます。機器の返却によって発生するサービス中断期間は5日間で、カスタマ・サポートを優先的にご利用になれます。
R3 標準保証期間を3年に延長。部品、作業、国内2日の発送を保証。保証がない場合よりも迅速な修理対応。すべての修理で校正とアップデートを実施。手続きは不要。電話一本で修理プロセスが開始。
C3 3 年間の校正サービス。必要に応じて、推奨される校正間隔でトレーサブル校正または機能検証が実施されます。保証期間には初回の校正に加えて、2 年間の校正サービスが含まれます。
T5 5年間のトータル保証サービス・プランでは、通常使用による損傷、事故による破損（ESDまたはEOSを含む）の修理または交換を含む、さらに予防的な保守も行われます。機器の返却によって発生するサービス中断期間は5日間で、カスタマ・サポートを優先的にご利用になれます。
R5 標準保証期間を5年に延長。部品、作業、国内2日の発送を保証。保証がない場合よりも迅速な修理対応。すべての修理で校正とアップデートを実施。手続きは不要。電話一本で修理プロセスが開始。
C5 5 年間の校正サービス。必要に応じて、推奨される校正間隔でトレーサブル校正または機能検証が実施されます。保証期間には初回の校正に加えて、4 年間の校正サービスが含まれます。

購入後の機能アップグレード

機能アップグレードの追加
購入後も簡単に機能を追加できます。ノード・ロック・ライセンスの場合は、単一の製品のオプション機能が永続的に有効になります。フローティング・ライセンスの場合は、ライセンスが有効なオプションを対応機器間で簡単に移動できます。
アップグレード機能 ノード・ロック・ライセンス・アップグレード フローティング・ライセンス・アップグレード 説明
内蔵機能の追加 SUP5-AFG SUP5-AFG-FL 任意波形／ファンクション・ジェネレータの追加
SUP5-RL-125MT250M SUP5-RL-125MT250M-FL レコード長を 125 M ポイントから 250 M ポイントに拡張
SUP5-RL-125MT500M SUP5-RL-125MT500M-FL レコード長を 125 M ポイントから 500 M ポイントに拡張
SUP5-RL-250MT500M SUP5-RL-250MT500M-FL レコード長を 250 M ポイントから 500 M ポイントに拡張
プロトコル解析の追加 SUP5-RFNFCSUP5-RFNFC-FL ISO/IEC 15693、14443A、14443BおよびFeliCa（デコード／サーチのみ）
SUP5-SRAERO SUP5-SRAERO-FL 航空・宇宙通信用シリアル・トリガ／解析（MIL-STD-1553、ARINC 429）
SUP5-SRAUDIO SUP5-SRAUDIO-FL オーディオ・シリアル・トリガ／解析（I2S、LJ、RJ、TDM）
SUP5-SRAUTO SUP5-SRAUTO-FL 車載用シリアル・トリガ／解析（CAN、CAN FD、LIN、FlexRay、CANのシンボル・デコード）
SUP5-SRAUTOSEN SUP5-SRAUTOSEN-FL 車載用センサ・シリアル・トリガ／解析モジュール（SENT）
SUP5-SRCOMP SUP5-SRCOMP-FL コンピュータ・シリアル・トリガ／解析（RS-232/422/485/UART）
SUP5-SRCXPISUP5-SRCXPI-FLCXPIシリアル・デコード／解析
SUP5-SRDPHYSUP5-SRDPHY-FLMIPI D-PHY (DSI-1、CSI-2 のデコード/サーチのみ)
SUP5-SREMBD SUP5-SREMBD-FL 組込みシリアル・トリガ／解析（I2C、SPI）
SUP5-SRENET SUP5-SRENET-FL Ethernetシリアル・トリガ／解析（10BASE-Tおよび100BASE-TX）
SUP5-SRESPISUP5-SRESPI-FLeSPI シリアル・デコード/解析
SUP5-SRETHERCAT SUP5-SRETHERCAT-FL EtherCAT シリアル・デコード/解析
SUP5-SRI3C SUP5-SRI3C-FL MIPI I3C シリアル・トリガ/解析
SUP5-SRMDIO SUP5-SRMDIO-FL 管理用データ入出力シリアル・デコード/解析
SUP5-SRPM SUP5-SRPM-FL 電源管理シリアル・トリガ／解析（SPMI）
SUP5-SRPSI5SUP5-SRPSI5-FL PSI5シリアル・デコード/解析
SUP5-SRSDLCSUP5-SRDLC-FL同期データ・リンク・コントロール・プロトコル（デコード／サーチのみ）
SUP5-SRSMBUSSUP5-SRSMBUS-FLSMBus シリアル・デコード/解析
SUP5-SRSPACEWIRE SUP5-SRSPACEWIRE-FL SpaceWireシリアル解析
SUP5-SRSVID SUP5-SRSVID-FL シリアルVID（SVID）シリアル・トリガ／解析
SUP5-SRUSB2 SUP5-SRUSB2-FL USB 2.0 シリアル・バス・トリガ/解析 (LS、FS、および HS)
SUP5-SREUSB2 SUP5-SREUSB2-FL 組込みUSB2（eUSB2）シリアル・デコード／解析
拡張解析の追加 SUP5-DJA SUP5-DJA-FL 拡張ジッタ／アイ・ダイアグラム解析
SUP5-DPM SUP5-DPM-FL デジタル電源管理
SUP5-MTM SUP5-MTM-FL マスク/リミット・テスト
SUP5-DPMBAS SUP5-DPMBAS-FL 基本的なデジタル電源管理
SUP5-PWR SUP5-PWR-FL 拡張パワー測定／解析
SUP5-SV-BW-1 SUP5-SV-BW-1-FL Spectrum Viewの取込み帯域を500 MHzに拡張
SUP5-SV-RFVT SUP5-SV-RFVT-FL Spectrum ViewでのRF対時間波形、トリガ、スペクトログラム、およびIQキャプチャ
SUP5-TDRSUP5-TDR-FL時間領域反射測定
SUP5-UDFLTSUP5-UDFLT-FLユーザ定義フィルタ作成ツール
SUP5-VID SUP5-VID-FL NTSC、PAL、SECAMビデオ・トリガ
デジタル・ボルトメータの追加 N/A － デジタル・ボルトメータ／周波数カウンタ

（https://www.tek.com/register4msoで製品登録により無料で提供）

アップグレード機能 ノード・ロック・ライセンス・アップグレード フローティング・ライセンス・アップグレード 説明
内蔵機能の追加 SUP5-AFG SUP5-AFG-FL 任意波形／ファンクション・ジェネレータの追加
SUP5-RL-125M SUP5-RL-125M-FL レコード長を62.5Mポイント／チャンネルから125Mポイント／チャンネルに拡張
SUP5-RL-250M SUP5-RL-250M-FL レコード長を62.5Mポイント／チャンネルから250Mポイント／チャンネルに拡張
SUP5-RL-500M SUP5-RL-500M-FL レコード長を62.5Mポイント／チャンネルから500Mポイント／チャンネルに拡張
SUP5-RL-125MT250M SUP5-RL-125MT250M-FL レコード長を125Mポイント／チャンネルから250Mポイント／チャンネルに拡張
SUP5-RL-250MT500M SUP5-RL-250MT500M-FL レコード長を250Mポイント／チャンネルから500Mポイント／チャンネルに拡張
SUP5-RL-125MT500M SUP5-RL-125MT500M-FL レコード長を125Mポイント／チャンネルから500Mポイント／チャンネルに拡張
プロトコル解析の追加 SUP5-RFNFC SUP5-RFNFC-FL ISO／IEC15693およびISO／IEC14443A（デコード／サーチのみ）
SUP5-SR8B10BSUP5-SR8B10B-FL8B/10Bシリアル・デコード／解析
SUP5-SRAERO SUP5-SRAERO-FL 航空・宇宙通信用シリアル・トリガ／解析（MIL-STD-1553、ARINC 429）
SUP5-SRAUDIO SUP5-SRAUDIO-FL オーディオ・シリアル・トリガ／解析（I2S、LJ、RJ、TDM）
SUP5-SRAUTO SUP5-SRAUTO-FL 車載用シリアル・トリガ／解析（CAN、CAN FD、CAN XL、LIN、FlexRay、CANのシンボル・デコード）
SUP5-SRAUTOEN1 SUP5-SRAUTOEN1-FL 100BASE-T1車載用Ethernetシリアル解析
SUP5-SRAUTOSEN SUP5-SRAUTOSEN-FL 車載用センサ・シリアル・トリガ／解析モジュール（SENT）
SUP5-SRCOMP SUP5-SRCOMP-FL コンピュータ・シリアル・トリガ／解析（RS-232/422/485/UART）
SUP5-SRCPHY SUP5-SRCPHY-FLMIPI C-PHY シリアル解析 (DSI-2、CSI-2)
SUP5-SRCXPI SUP5-SRCXPI-FL CXPIシリアル・デコード／解析
SUP5-SRDPHYSUP5-SRDPHY-FLMIPI D-PHY (DSI-1、CSI-2 のデコード/サーチのみ)
SUP5-SREMBD SUP5-SREMBD-FL 組込みシリアル・トリガ／解析（I2C、SPI）
SUP5-SRENET SUP5-SRENET-FL Ethernetシリアル・トリガ／解析（10BASE-Tおよび100BASE-TX）
SUP5-SRESPI SUP5-SRESPI-FLeSPI シリアル・デコード/解析
SUP5-SRETHERCAT SUP5-SRETHERCAT-FL EtherCAT シリアル・デコード/解析
SUP5-SRI3C SUP5-SRI3C-FL MIPI I3C シリアル・トリガ/解析
SUP5-SRMANCH SUP5-SRMANCH-FLマンチェスター（デコード／サーチのみ）
SUP5-SRMDIO SUP5-SRMDIO-FL 管理用データ入出力シリアル・デコード/解析
SUP5-SRNRZ SUP5-SRNRZ-FL NRZシリアル・デコード／解析
SUP5-SRONEWIRE SUP5-SRONEWIRE-FL1-Wire シリアル・デコード/解析
SUP5-SRPM SUP5-SRPM-FL 電源管理シリアル・トリガ／解析（SPMI）
SUP5-SRPSI5 SUP5-SRPSI5-FL PSI5シリアル・デコード／解析
SUP5-SRSDLC​ SUP5-SRSDLC-FL同期データ・リンク・コントロール・プロトコル・デコード／サーチ
SUP5-SRSMBUSSUP5-SRSMBUS-FLSMBus シリアル・デコード/解析
SUP5-SRSPACEWIRE SUP5-SRSPACEWIRE-FL Spacewire シリアル・デコード/解析
SUP5-SRSVID SUP5-SRSVID-FL シリアルVID（SVID）シリアル・トリガ／解析
SUP5-SRUSB2 SUP5-SRUSB2-FL USB 2.0 シリアル・バス・トリガ/解析 (LS、FS、および HS)
SUP5-SREUSB2 SUP5-SREUSB2-FL 組込みUSB2（eUSB2）シリアル・デコード／解析
シリアル・コンプライアンス・テストが追加されました。

すべてのシリアル・コンプライアンス製品には、Opt. 5-WIN（Microsoft Windows 10オペレーティング・システムがインストールされたSSD）が必要

SUP5-AUTOEN-BND N/A 車載用 Ethernet 準拠、信号分離、PAM3 解析 (Opt. 5-DJA が必要)、100BASE-T1 シリアル・デコード
SUP5-AUTOEN-SS SUP5-AUTOEN-SS-FL 車載用Ethernet信号分離
SUP5-CMAUTOEN SUP5-CMAUTOEN-FL 車載用Ethernet自動コンプライアンス・テスト・ソリューション（100BASE-T1および1000BASE-T1）には、

1000BASE-T1テストに2 GHz以上の周波数帯域が必要

SUP5-CMAUTOEN10 SUP5-CMAUTOEN10-FL 車載用Ethernet（10BASE-T1S Short Reach）自動コンプライアンス・テスト・ソリューション
SUP5-CMENET SUP5-CMENET-FL Ethernet 自動コンプライアンス・テスト・ソリューション (10BASE-T/100BASE-T/ 1000BASE-T)。

1000BASE-T1テストには、1 GHz以上の周波数帯域が必要

SUP5-CMENETMLSUP5-CMENETML-FLマルチレーンEthernet自動コンプライアンス・テスト・ソリューション

（10BASE-T/100Base-T/1000BASE-T）（Opt. 5-CMENETが必要）

SUP5-CMINDUEN10 SUP5-CMINDUEN10-FL 工業用Ethernet（10Base-T1L Long Reach）自動コンプライアンス・テスト・ソリューション
SUP5-CMUSB2 SUP5-CMUSB2-FL USB 2.0自動コンプライアンス・テスト・ソリューション

TDSUSBF USBテスト・フィクスチャが必要

ハイスピードUSBテストには、2 GHz以上の周波数帯域が必要

拡張解析の追加 SUP5-DBLVDS SUP5-DBLVDS-FL LVDSデバッグ／解析（Opt. 5-DJAおよび5-WINが必要）
SUP5-DJA SUP5-DJA-FL 拡張ジッタ／アイ・ダイアグラム解析
SUP5-DPM SUP5-DPM-FL デジタル電源管理
SUP5-IMDA11SUP5-IMDA-FL1インバータ／モータ・ドライブ解析
SUP5-IMDA-DQ01SUP5-IMDA-DQ0-FL1DQ0機能によるインバータ/モータ・ドライブ解析（Opt. 5-IMDAが必要）
SUP5-IMDA-MECH1SUP5-IMDA-MECH-FL1機械測定によるインバータ/モータ・ドライブ解析 (Opt. 5-IMDA が必要)
SUP5-MTM SUP5-MTM-FL マスク/リミット・テスト
SUP5-PAM3 SUP5-PAM3-FL PAM3解析（Opt. 5-DJAが必要）
SUP5-PWR SUP5-PWR-FL 拡張パワー測定／解析
SUP5-PS2N/Aパワー・ソリューション・バンドル（Opt. 5-PWR、THDP0200型、TCP0030A型、067-1686-XX（デスキュー・フィクスチャ））
SUP5-DPMBAS SUP5-DPMBAS-FL 基本的なデジタル電源管理
SUP5-SV-BW-1 SUP5-SV-BW-1-FL Spectrum Viewの取込み帯域を500 MHzに拡張
SUP5-SV-RFVT SUP5-SV-RFVT-FL Spectrum ViewでのRF対時間波形、トリガ、スペクトログラム、およびIQキャプチャ
SUP5-UDFLT SUP5-UDFLT-FL ユーザ定義フィルタ作成ツール
SUP5-VID SUP5-VID-FL NTSC、PAL、SECAMビデオ・トリガ
SUP5-WBG-DPTSUP5-WBG-DPT-FLワイド・バンドギャップSiC／GaNダブル・パルス・テストの測定および分析
デジタル・ボルトメータの追加 N/A N/A デジタル・ボルトメータ／周波数カウンタ

（製品登録により無料で提供：www.tek.com/register5mso）

アップグレード機能 アップグレード 必須オプション 説明
Windows 10オペレーティング・システムの追加 SUP5-WIN I4400E Windows 10 オペレーティング・システムがインストールされたリムーバブル SSD。Intel i5-i4400E と互換性あり。
I8400H Windows 10 オペレーティング・システムがインストールされたリムーバブル SSD。Intel i5-i8400H と互換性あり。

購入後の周波数帯域のアップグレード

購入後に周波数帯域のアップグレードを購入する
購入後も製品のアナログ周波数帯域を簡単にアップグレードできます。周波数帯域のアップグレードは、FlexChannelの入力数、現在の帯域、必要な帯域の組み合わせに基づいて購入してください。

1GHzまでのアップグレードは、ソフトウェア・ライセンスと新しい前面パネル・ラベルをインストールするだけですので、お客様自身で実施していただけます。2 GHzへのアップグレードの場合は、当社認定サービス受付センターにてインストールおよび校正を実施させていただきます。

また、350MHzまたは500MHzから1GHzまたは2GHzに周波数帯域をアップグレードされる場合には、TPP1000型1GHz受動プローブがチャンネルあたり1つ付属します。

所有するオシロスコープの機種帯域アップグレード製品アップグレード・オプションアップグレード・オプションの概要
MSO54SUP5-BW45-BW3T5-4ライセンス。5 シリーズ MSO の帯域アップグレード。FlexChannnel (x 4) 機種の周波数帯域を 350 MHz から 500 MHz にアップグレード。ノード・ロック・ライセンス
SUP5-BW45-BW3T10-4ライセンス。5 シリーズ MSO の帯域アップグレード。FlexChannnel (x 4) 機種の周波数帯域を 350 MHz から 1 GHz にアップグレード。ノード・ロック・ライセンス
SUP5-BW45-BW5T10-4ライセンス。5 シリーズ MSO の帯域アップグレード。FlexChannnel (x 4) 機種の周波数帯域を 500 MHz から 1 GHz にアップグレード。ノード・ロック・ライセンス
SUP5-BW10T204帯域幅のアップグレード: 5 シリーズのオシロスコープの FlexChannel (x 4) 機種において 1 GHz～2 GHz
SUP5-BW3T204帯域幅のアップグレード: 5 シリーズのオシロスコープの FlexChannel (x 4) 機種において 350 MHz～2 GHz
SUP5-BW5T204帯域幅のアップグレード: 5 シリーズのオシロスコープの FlexChannel (x 4) 機種において 500 MHz～2 GHz
MSO56SUP5-BW65-BW3T5-6ライセンス。5 シリーズ MSO の帯域アップグレード。FlexChannnel (x 6) 機種の周波数帯域を 350 MHz から 500 MHz にアップグレード。ノード・ロック・ライセンス
SUP5-BW65-BW3T10-6ライセンス。5 シリーズ MSO の帯域アップグレード。FlexChannnel (x 6) 機種の周波数帯域を 350 MHz から 1 GHz にアップグレード。ノード・ロック・ライセンス
SUP5-BW65-BW5T10-6ライセンス。5 シリーズ MSO の帯域アップグレード。FlexChannnel (x 6) 機種の周波数帯域を 500 MHz から 1 GHz にアップグレード。ノード・ロック・ライセンス
SUP5-BW10T206帯域幅のアップグレード: 5 シリーズのオシロスコープの FlexChannel (x 6) 機種において 1 GHz～2 GHz
SUP5 BW3T206帯域幅のアップグレード: 5 シリーズのオシロスコープの FlexChannel (x 6) 機種において 350 MHz～2 GHz
SUP5-BW5T206帯域幅のアップグレード: 5 シリーズのオシロスコープの FlexChannel (x 6) 機種において 500 MHz～2 GHz
MSO58SUP5-BW85-BW3T5-8ライセンス。5 シリーズ MSO の帯域アップグレード。FlexChannnel (x 8) 機種の周波数帯域を 350 MHz から 500 MHz にアップグレード。ノード・ロック・ライセンス
SUP5-BW85-BW3T10-8ライセンス。5 シリーズ MSO の帯域アップグレード。FlexChannnel (x 8) 機種の周波数帯域を 350 MHz から 1 GHz にアップグレード。ノード・ロック・ライセンス
SUP5-BW85-BW5T10-8ライセンス。5 シリーズ MSO の帯域アップグレード。FlexChannnel (x 8) 機種の周波数帯域を 500 MHz から 1 GHz にアップグレード。ノード・ロック・ライセンス
SUP5-BW10T208帯域幅のアップグレード: 5 シリーズのオシロスコープの FlexChannel (x 8) 機種において 1 GHz～2 GHz
SUP5-BW3T208帯域幅のアップグレード: 5 シリーズのオシロスコープの FlexChannel (x 8) 機種において 350 MHz～2 GHz
SUP5-BW5T208帯域幅のアップグレード: 5 シリーズのオシロスコープの FlexChannel (x 8) 機種において 500 MHz～2 GHz

  • 1 1mV/divでは、周波数帯域が175MHz（50Ω）に制限されます。

    2 2mV/divでは、周波数帯域が350MHz（50Ω）に制限されます。

    3 5mV/divでは、周波数帯域が1.5GHz（50Ω）に制限されます。

    4 500μV/divでは、周波数帯域が250MHz（50Ω）に制限されます。

    5 このオプションはOpt. 5-SECとは同時発注できません。

    6 USBハイスピードは1 GHz以上の周波数帯域の型でのみサポート

    7 このオプションはMSO54型とは同時発注できません。

    8 このオプションはOpt. 5-PWRとは同時発注できません。

    9 これらのバンドル・オプションは、機器の購入と同時にご購入ください。アップグレードはご利用になれません。

    10 このオプションはOpt. 5-PS2または5-PS2FRAとは同時発注できません。

    11 このオプションはMSO54型とは同時発注できません。

    5SeriesMSO 48Z6085027
    		テクトロニクスはISO 14001：2015およびISO 9001：2015（DEKRA認証）を取得しています。

    48Z-60850-27
