數位儲存示波器

TBS1000C 系列規格表

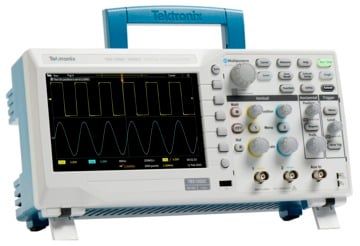

TBS1000C 系列數位儲存示波器以輕巧的設計提供經濟實惠的效能。其設計旨在符合現今教育機構、嵌入式設計功能師和製造商社群的需求。儀器包含 7 吋 WVGA 彩色顯示器，具有高達 1 GS/s 取樣率、50 MHz 至 200 MHz 頻寬，以及五年保固。儀器隨附的創新教學軟體系統整合了實驗室活動，具有學生使用的逐步指示。HelpEverywhere^® 系統提供使用者介面的實用秘訣和提示，讓新使用者能更輕鬆地操作儀器。

主要效能規格

主要功能

具有 15 個水平刻度的 7 吋 WVGA 彩色顯示器可顯示多 50% 的訊號
32 種自動量測
雙視窗 FFT 搭配同步時間和頻域檢視
觸發計頻器
平移和縮放功能
多語言使用者介面，使用者介面和前面板外罩支援 10 種語言
機體輕巧，佔用空間小
無風扇設計提供低噪音的操作

連接能力

前面板上的 USB 2.0 主機埠可供您快速、輕鬆地儲存資料。
後面板上的 USB 2.0 裝置連接埠用於連接到個人電腦和遠端控制儀器。

教育

HelpEverywhere^® 為使用者提供實用的螢幕式提示
內建的示波器手冊提供操作指示和示波器基本功能
整合的課程軟體功能可在顯示器上提供實驗室活動指引
停用自動設定、游標和自動量測，可協助講師教導學員基本概念

值得信賴的可靠效能

Tektronix 具備領先業界的服務和支援，而且每一個 TBS1000C 系列示波器都得到標準五年保固支援。

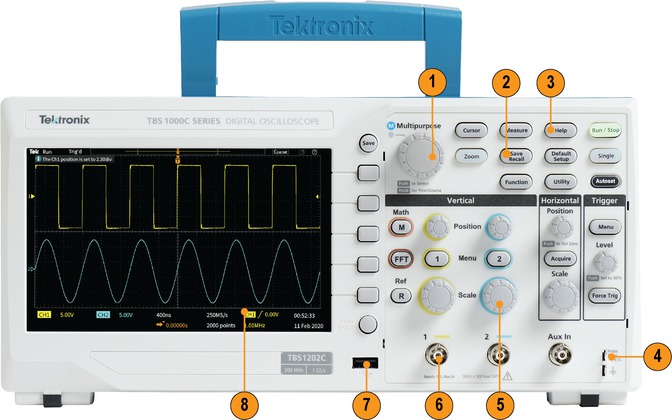

影像參考	說明
1	可用於波形瀏覽、縮放和游標的多功能旋鈕
2	儲存叫出
3	HelpEverywhere^®

影像參考	說明
4	探棒補償
5	每個通道的專用控制旋鈕
6	BNC 探棒介面
7	用於儲存/叫出的 USB 主機埠
8	7 吋顯示器

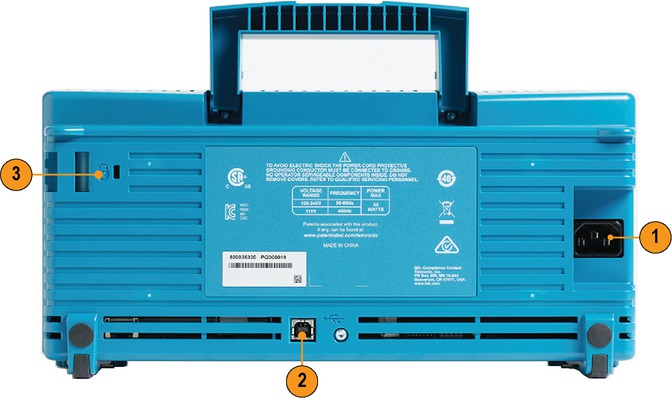

影像參考	說明
1	IEC 電源接頭
2	用於遠端控制的 USB 裝置埠
3	Kensington 防盜鎖

旨在讓您的學習和工作更加快速

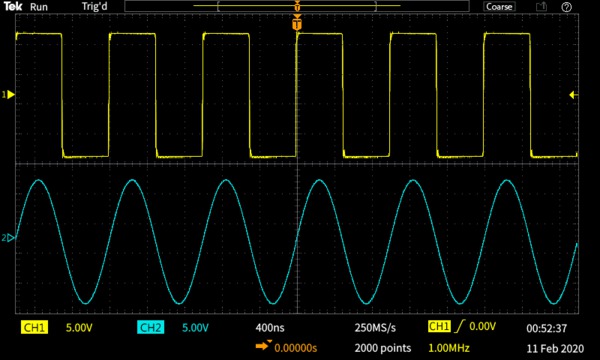

運用適當的功能和能力組合， TBS1000C 系列示波器的設計可供快速上手且易於操作。專用的前面板控制鈕可讓您輕鬆存取所有重要設定。方格圖具有 10 個垂直刻度和 15 個水平刻度，讓您可以在螢幕上看到更多訊號。

清楚標示的大型功能表和螢幕上的彩色資訊，可讓您更輕鬆瀏覽和尋找感興趣的資訊。縮放功能可讓您快速平移記錄，並放大感興趣的區域以檢視訊號細節。

多元觸發和擷取模式

觸發系統的設計旨在故障排除今日的混合式訊號設計。除了基本的邊緣觸發外，它也包括脈波寬度和矮波觸發，特別有助於故障排除設計的數位部分。

脈波寬度觸發非常適合尋找窄突波或逾時狀況。矮波觸發的設計在於擷取振幅比預期短的訊號。

TBS1000C 系列示波器提供數種擷取模式。預設擷取模式為「取樣模式」，適用於多數應用。「峰值檢測模式」有助於尋找尖波，而「平均模式」可以在重複性訊號上協助減少雜訊。

自動量測與分析

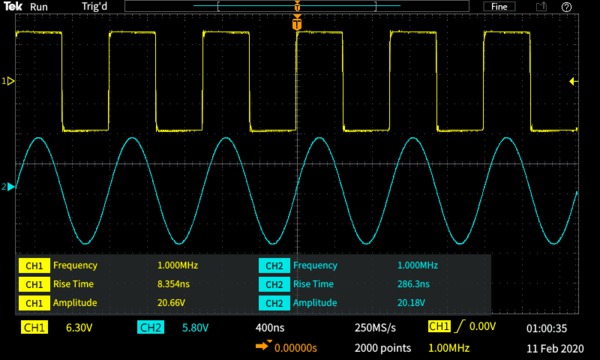

一組全方位的自動量測可讓您針對不同的應用，快速又方便地測試各種訊號條件。

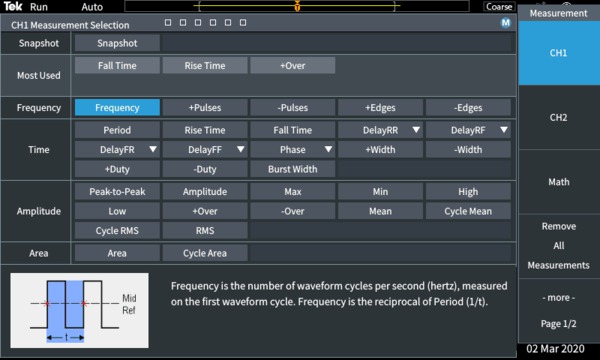

量測會顯示在單一螢幕。它們分成四個類別：頻率、時間、振幅和區域。所有量測都會顯示於單一量測選取螢幕上，可讓您輕鬆地從 32 個自動量測中進行選擇，而不再需要尋遍各種功能表。

量測是根據來源分色標示，並呈現在透明背景上，讓讀數不會掩蓋波形。

FFT 功能

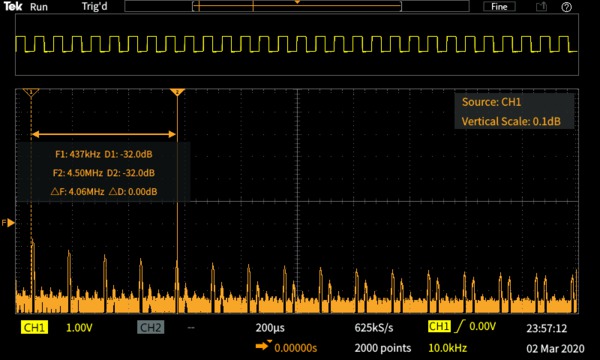

您可以按下前面板上的 FFT 按鈕，利用 FFT 功能瞭解訊號的頻率內容。

只顯示 FFT，或開啟信號源波形顯示，以同時查看頻率和時域波形。透明讀數會顯示重要設定，而不會阻礙 FFT 顯示器。

HelpEverywhere^®

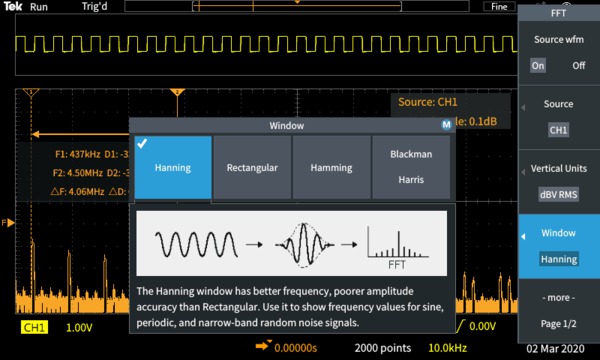

HelpEverywhere^® 系統會提供附有圖形的輔助說明文件來說明儀器的不同設定，讓新使用者能更輕鬆地知道所要使用的量測以及解讀結果。「說明」會使用與使用者介面相同的語言提供給您。

創新的教育解決方案

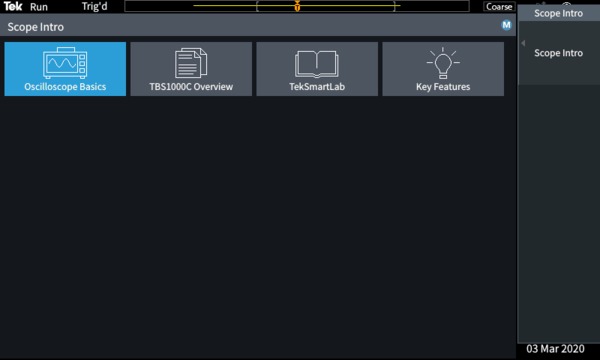

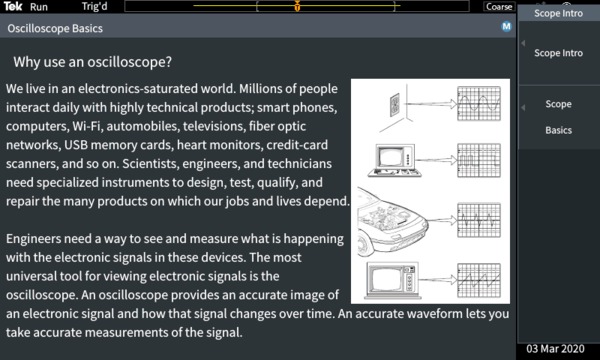

TBS1000C 系列示波器提供數種功能，有助於講師用更多時間來教導基本觀念。示波器簡介手冊已嵌入 TBS1000C 輔助說明系統中。按下前面板的「Help」(說明) 按鈕即可存取示波器的基本操作資訊，以及 TBS1000C 示波器的概要、控制和使用秘訣。

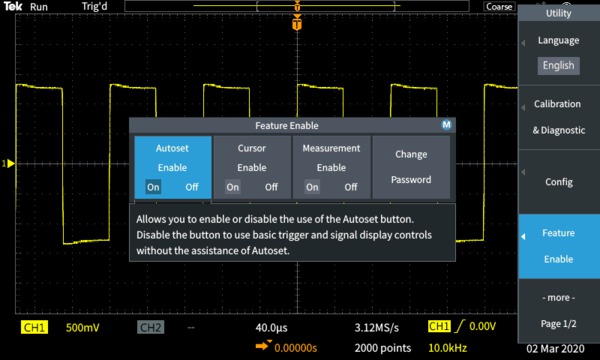

可在儀器上停用「自動設定」、「游標」和自動量測等功能。透過停用這些功能，學生可以學習基本觀念，並瞭解如何使用水平和垂直控制取得波形、使用方格圖量測時間、電壓，以及手動繪製/計算訊號特性。

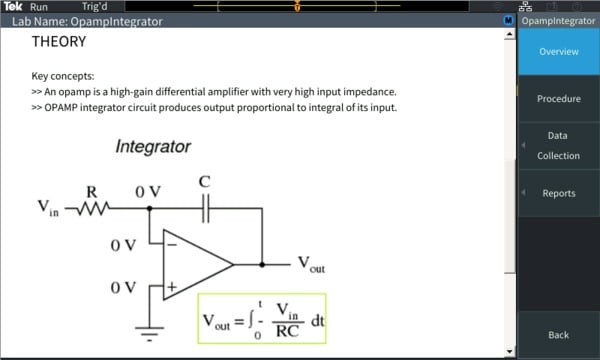

整合的課程軟體功能讓教授能將實驗室活動載入到儀器上，以便在每個工作站指引學生並提供結構化的架構，讓學生能從中擷取資料，以納入其報表中。超過 100 個範例實驗室活動，可從 Tektronix 課程軟體資源中心下載。

靈活的資料傳輸

儀器前面的 USB 主機埠可讓您輕鬆地將儀器設定、螢幕擷取畫面和波形資料儲存到 USB 隨身碟。

TekScope

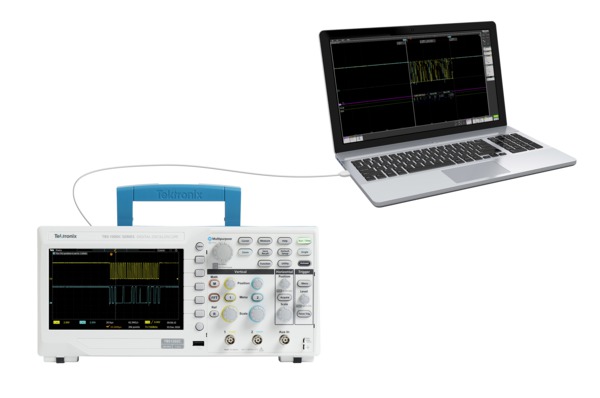

TekScope 軟體讓您能夠輕鬆地將資料直接從示波器傳送到 PC 進行離線分析，進而擴充儀器的功能。有了桌上型示波器套件的遠端分析，您可以在最常見的匯流排 (I2C、SPI、CAN、CAN-FD、LIN 和 UART) 上執行通訊協定解碼，具有無限量測、趨勢、分佈圖、搜尋和標記的進階分析功能，以及離線波形分析都在與我們高效能儀器非常相似的使用者環境中進行。

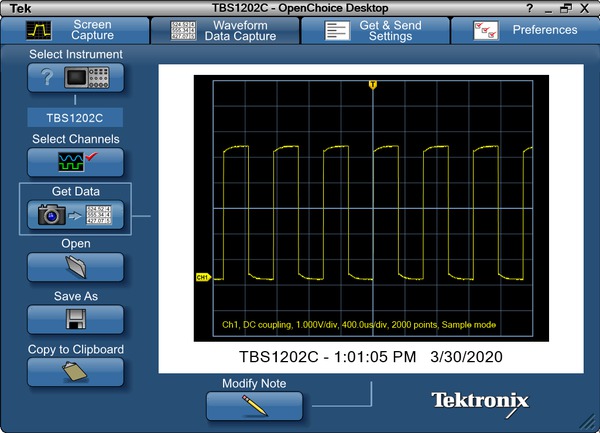

個人電腦連線能力

利用儀器後方的 USB 裝置埠連接至個人電腦，並透過可從 Tektronix website 網站取得的 OpenChoice® 個人電腦通訊軟體，即可輕鬆擷取、儲存與分析量測結果。您只需將螢幕上的影像與波形資料拉至獨立的桌面應用程式，或直接拉至 Microsoft Word 和 Excel 即可。

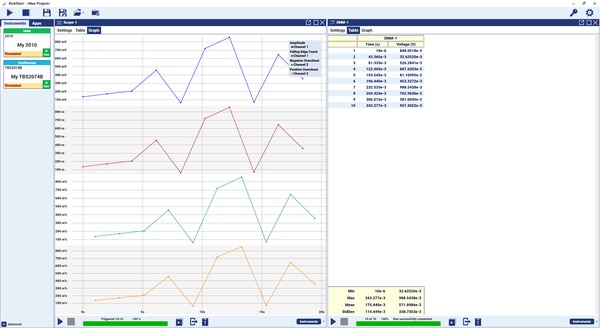

Kickstart

Kickstart 軟體提供桌上型儀器控制、自動化資料以及工作台上多台儀器的量測記錄功能。可以將收集的資料繪製成圖表，以獲得更多的見解，也可以用多種格式匯出，來進行進一步分析。其支援示波器、數位萬用電表 (DMM)、電源供應器和電源量測設備 (SMU)。

規格

除非另有註明，否則所有規格均為保證的資料。除非另有註明，否則所有規格皆適用於所有機型。

機型概況

參數	TBS1052C	TBS1072C	TBS1102C	TBS1202C
頻寬	50 MHz	70 MHz	100 MHz	200 MHz
通道	2	2	2	2
取樣率	1 GS/s	1 GS/s	1 GS/s	1 GS/s
記錄長度	20 K 點	20 K 點	20 K 點	20 K 點

垂直系統 - 類比通道

垂直解析度: 8 位元

輸入靈敏度範圍: 1 mV/div 至最大 10 V/div，依 1-2-5 順序，探棒衰減設定為 1X

直流增益精確度: ±3.0%，步階增益，30 °C 以上時以 0.1%/°C 遞減

最大輸入電壓: 300 VRMS、安裝類型 II；4 MHz 以上時每十年以 20 dB 遞減至 200 MHz

偏移範圍

1 mV/div 至 50 mV/div：± 1 V

100 mV/div 至 500 mV/div：± 10 V

1 V/div 至 5 V/div：± 100 V

頻寬限制: 20 MHz (典型)

輸入耦合: 直流、交流

輸入阻抗: 1 MΩ ±2%，相當於 14 pF ±2 pF

垂直縮放: 垂直展開或壓縮顯示中的或已停止的波形

擷取模式

取樣: 擷取取樣值
峰值檢測: 在所有掃描速度下擷取最窄 4 nsec 的突波。
平均: 平均為 2 至 256 個波形。
高解析度: 將某個擷取間隔的多個取樣平均為一個波形點。
捲動: 以小於或等於 40 ms/div 的掃描速度將波形從畫面右側往左側捲動

水平系統 - 類比通道

時基準確度: 任何間隔 >1 ms 的皆為 ±25 x 10^-6

時基範圍

TBS1202C, TBS1052C, TBS1072C, TBS1102C: 2 ns/div 至 100 sec/div，依 1-2-4 順序

水平縮放: 水平展開或壓縮顯示中的或已停止的波形

偏移校正範圍: ± 100 nsec

觸發系統

外部觸發輸入: 所有機型均具備

觸發模式: 自動、一般、單一序列

觸發類型

邊緣: 觸發任何通道上的正斜率或負斜率。耦合包括直流、高頻排斥、低頻排斥和雜訊排斥。
脈波寬度: 在正或負脈波寬度大於、小於、等於或不等於特定時段時進行觸發。
矮波: 穿越第一臨界值，但未在再次穿越第一臨界值之前穿越第二臨界值的脈衝上進行觸發。

觸發源: CH1, CH2, AUX IN, AC Line

觸發耦合: 直流、雜訊排斥、高頻率排斥、低頻率排斥

觸發訊號頻率讀數: 提供觸發源頻率讀值，最高達儀器頻寬。

波形量測

游標: 時間、振幅、螢幕

自動量測: 螢幕一次最多可顯示 32 種自動量測當中的六種。量測包括：週期、頻率、上升時間、下降時間、正工作週期、負工作週期、正脈波寬度、負脈波寬度、脈衝寬度、相位、正過衝、負過衝、峰對峰、振幅、高、低、最大、最小、平均、週期平均值、RMS、週期 RMS、正脈波計數、負脈波計數、上升邊緣計數、下降邊緣計數、區域、週期區域、延遲 FR、延遲 FF、延遲 FR 和延遲 RR。

閘控: 利用波形游標之間的螢幕或完整記錄長度，將擷取當中發生的特定事件隔離進行量測。

波形數學運算

代數: 對波形進行加法、減法、乘法運算

FFT: 頻譜振幅。設定 FFT 垂直刻度至線性 RMS 或 dBV RMS；設定 FFT 視窗至矩形視窗、Hamming 視窗、Hanning 視窗或 Blackman-Harris 視窗。

顯示器系統

顯示類型: 7 吋 TFT 彩色顯示器

顯示器解析度: 800 水平 x 480 垂直顯示像素 (WVGA)

波形樣式: 向量、可變持續累積和無限持續累積。

格式: YT 和 XY

輸入/輸出埠

USB 2.0 主機埠: 支援 USB 大量儲存裝置

USB 2.0 裝置連接埠: 後面板接頭能夠透過 USBTMC 或 GPIB 並搭配 TEK-USB-488 進行示波器通訊/控制

探棒補償器

振幅: 5 V
頻率: 1 KHz

Kensington 防盜鎖: 後面板安全插槽連接至標準 Kensington 防盜鎖

電源

電源: 100 至 240 VAC RMS ±10%

電源頻率: 45 Hz 至 65 Hz (100 至 240 伏特); 360 Hz 至 440 Hz (100 至 132 伏特)

功率消耗: 最高 30 W

外觀特性

尺寸

參數	公分	英吋
高度	154.95	6.1
寬度	325.12	12.8
深度	106.68	4.2

裝運尺寸

參數	公分	英吋
高度	266.7	10.5
寬度	476.2	18.75
深度	228.6	9.0

重量

參數	公斤	磅
儀器淨重	1.979	4.36
儀器含配件	2.2	4.9

冷卻空間: 儀器左側、右側及後方須預留 50 公釐 (2 英吋) 的冷卻空間。

環境和安全性

溫度

操作中: 0 ºC 至 +50 ºC
非操作中: –30 ºC 至 +71 ºC

濕度

操作中: 5% 至 90% 相對濕度 (% RH)，最高 +30 °C，; 5% 至 60% RH，+30 °C 以上，最高 +50 °C，; 非凝結。
非操作中: 在高達 +30°C 時為 5% 至 90% RH (相對濕度); 5% 至 60% RH，+30 °C 以上，最高 +60 °C，; 非凝結。

海拔高度

操作中: 最高 3,000 公尺 (9,842 英尺)
非操作中: 最高 12,000 公尺 (39,370 英尺)。

法規

電磁相容性: 歐盟理事會指令 2014/30/EU; UL61010-1、UL61010-2-030、CAN/CSA-C22.2 No. 61010.1、CAN/CSA-C22.2 No. 61010-2:030；EN61010-1；EN61010-2-030
安全性: 符合低電壓 Directive 2014/35/EU，維護產品安全

訂購資訊

機型	說明
TBS1052C	數位儲存示波器：50 MHz 頻寬，1 GS/s 取樣率，2 通道
TBS1072C	數位儲存示波器：70 MHz 頻寬，1 GS/s 取樣率，2 通道
TBS1102C	數位儲存示波器：100 MHz 頻寬，1 GS/s 取樣率，2 通道
TBS1202C	數位儲存示波器：200 MHz 頻寬，1 GS/s 取樣率，2 通道

標準配件

探棒

配件	說明
TPP0200	200 MHz 機型，10x 被動式探棒 (每個類比通道各一支)
TPP0100	50 MHz、70 MHz 和 100 MHz 機型，10x 被動式探棒 (每個類比通道各一支)

配件

配件	說明
071-3660-00	相容性與安全指示
077-1691-00	程式設計師手冊 (可在 www.tek.com 取得)
-	電源線
-	校驗證書記載了國家計量機構 (NMI) 和 ISO9001 品質系統註冊的可追溯性

建議配件

配件	說明
TEK-USB-488	GPIB 到 USB 轉換器¹
174-4401-xx	USB 主機至裝置的電纜，3 英尺長

建議探棒

探棒	說明
TPP0100	10X 被動式探棒，100 MHz 頻寬
TPP0200	10X 被動式探棒，200 MHz 頻寬
P2221	1X/10X 被動式探棒，200 MHz 頻寬
P6101B	1X 被動式探棒 (15 MHz，300 VRMS CAT II 等級)
P6015A	1000X 高壓被動式探棒 (75 MHz)
P5100A	100X 高壓被動探棒 (500 MHz)
P5200A	50 MHz，50X/500X 直流增益準確度
P6021A	15 A，60 MHz 交流電流探棒
P6022	6 A，120 MHz 交流電流探棒
A621	2000 A，5 至 50 kHz 交流電流探棒
A622	100 A，100 kHz 交流/直流電流探棒
TCP303/TCPA300²	150 A，15 MHz 交流/直流電流探棒/放大器
TCP305A/TCPA3001	50 A，50 MHz 交流/直流電流探棒/放大器
TCP312A/TCPA3001	30 A，100 MHz 交流/直流電流探棒/放大器
TCP404XL/TCPA4001	500 A，2 MHz 交流/直流電流探棒/放大器

儀器選項

語言選項

選項L0: 英文前面板外罩
選項L1: 法文前面板外罩
選項L2: 義大利文前面板外罩
選項L3: 德文前面板外罩
選項L4: 西班牙文前面板外罩
選項L5: 日文前面板外罩
選項L6: 葡萄牙文前面板外罩
選項L7: 簡體中文前面板外罩
選項L8: 繁體中文前面板外罩
選項L9: 韓文前面板外罩
選項L10: 俄文前面板外罩

電源插頭選項

選項A0: 北美地區電源插頭 (115 V，60 Hz)
選項A1: 歐洲通用電源插頭 (220 V，50 Hz)
選項A2: 英國電源插頭 (240 V，50 Hz)
選項A3: 澳洲電源插頭 (240 V，50 Hz)
選項A5: 瑞士電源插頭 (220 V，50 Hz)
選項A6: 日本電源插頭 (100 V、50/60 Hz)
選項A10: 中國電源插頭 (50 Hz)
選項A11: 印度電源插頭 (50 Hz)
選項E1: 歐洲通用、英國和瑞士

服務選項

選項C3: 校驗服務三年。包括在適用情況下所建議校驗的可追溯校驗或功能驗證。測試範圍包括初始校驗，外加 2 年的校驗測試範圍。
選項C5: 校驗服務五年。包括在適用情況下所建議校驗的可追溯校驗或功能驗證。測試範圍包括初始校驗，外加 4 年的校驗測試範圍。
選項D1: 校驗資料報告。
選項D3: 校驗資料報告三年 (含選項 C3)。
選項D5: 校驗資料報告五年 (含選項 C5)。
選項T3: 總計三年的保護方案，包含折舊或破損零件、意外損壞以及 ESD 或 EOS 的維修或更換，外加預防性維護。包括五天的處理時間以及優先客戶支援服務。
選項T5: 總計五年的保護方案，包含折舊或破損零件、意外損壞以及 ESD 或 EOS 的維修或更換，外加預防性維護。包括五天的處理時間以及優先客戶支援服務。

探棒與附件不包括在示波器保固和服務範圍內。請參閱各探棒和附件機型的產品規格表，以瞭解其獨特的保固和校驗項目。

保固

五年保固，涵蓋所有零件及人力，但不包括探棒。

¹ TEK-USB-488 僅適用預設 GPIB 位址 1。

² 需要 50 Ω 終端轉接器 (零件號 011-0049-xx)

	Tektronix 獲 DEKRA 認證通過 ISO 14001:2015 和 ISO 9001:2015。
	產品符合 IEEE 標準 488.1-1987、RS-232-C 與 Tektronix 標準代碼與格式。

3GT-61674-3
