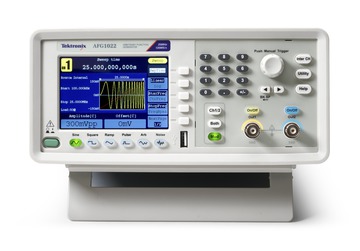

任意/函數產生器

規格

除非另有註明，否則所有規格均有保證。除非另有註明，否則所有規格皆適用於所有機型。

通道

通道的數目

2

內建波形

內建波形

正弦波、方波、脈波、斜波、雜訊和 45 種常用任意波形

一般特性

正弦波


範圍

AFG1022	AFG1062
1 μHz 至 25 MHz	1 μHz 至 60 MHz

脈衝模式中的正弦波

2 mHz 至 25 MHz

2 mHz 至 30 MHz

有效的最大頻率輸出

25 MHz

60 MHz

振幅平坦度 (1 V_p-p)，典型

<10 MHz

±0.4 分貝

±0.5 分貝

≥10 MHz 和 ≤25 MHz

±0.7 分貝

≥10 MHz 和 ≤60 MHz

±0.9 分貝

諧波失真 (1 V_p-p)

≤10 MHz

< -50 dBc

< -60 dBc

>10 MHz

< -50 dBc

< -47 dBc

總諧波失真

< 0.2% (10 Hz 至 20 kHz，1 Vp-p)

寄生 (1 V_p-p)，典型

< -45 dBc

相位雜訊，典型

1 MHz：< -110 dBc/Hz，10 kHz 偏移，1 Vp-p

殘餘時脈雜訊，典型

-57 dBm

方波


範圍

AFG1022	AFG1062
1 μHz 至 12.5 MHz	1 μHz 至 30 MHz

上升/下降時間，典型

<12 ns

<10 ns

抖動 (rms)，典型

<1 ns

<500 ps

過激量

<5%

斜波

範圍

AFG1022	AFG1062
1 μHz 至 1 MHz	1 μHz 至 2 MHz

線性，典型

10% - 90% 的振幅範圍時 ≤ 0.1% 的峰值輸出，1 kHz，1 Vp-p，50% 對稱性

對稱

0.0% 至 100.0%

脈波


範圍

AFG1022	AFG1062
1 μHz 至 12.5 MHz	1 μHz 至 30 MHz

脈波寬度範圍

40 ns 到 999 ks

17 ns 到 999 ks

脈波寬度解析度

1 ns 或 4 位數

脈波週期

<1 MHz，0.1% 到 99.9% (適用脈波寬度限制)
≥1 MHz，50% 固定	≥1 MHz，50% 固定

邊緣轉換時間，典型

< 12 ns，固定

< 10 ns，固定

過衝，典型

<5%

抖動 (rms)，典型

<1 ns

<500 ps

雜訊


雜訊頻寬 (-3 dB)

AFG1022	AFG1062
25 MHz	50 MHz

雜訊類型

高斯白雜訊

直流波

範圍

AFG1022	AFG1062
-5 V 至 +5 V，50 Ω 負載
-10 V 至 10V，開路或高 Z 負載

任意波形

範圍

AFG1022	AFG1062
1 μHz 至 10 MHz	1 μHz 至 30 MHz

脈衝模式中的任意波形

2 mHz 至 10 MHz

2 mHz 至 30 MHz

有效類比頻寬 (-3 dB)

30 MHz

60 MHz

固定式記憶體

64 MB

記憶體

長度

2 至 8,192

2 到 1M 點

取樣率

125 MS/秒

300 MS/秒

垂直解析度

14 位元

上升和下降時間

< 10 ns

< 8 ns

抖動 (rms)，典型

< 6 ns

頻率

解析度

AFG1022	AFG1062
1 μHz 或 12 位

內部參考穩定性

±1 ppm，0 - 40℃

內部參考老化

每年 ±1 ppm

振幅



範圍 (50 Ω 負載)


≤25 MHz

AFG1022	AFG1062
1 mVp-p 至 10 Vp-p	1 mVp-p 至 10 Vp-p

>25 MHz

-	1 mVp-p 至 5 Vp-p


範圍 (開路或高 Z 負載)

≤ 25 MHz

2 mVp-p 至 20 Vp-p

2 mVp-p 至 20 Vp-p

>25 MHz

-	2 mVp-p 至 10 Vp-p

準確度

±(1% 的設定值 +1 mV_p-p)，(1 kHz 正弦波形，0 V 偏移)

解析度

1 mV_p-p，1 mV_rms 或 4 位

單位

V_p-p，V_rms

輸出阻抗

50 Ω（典型）

本機阻抗設定

可選擇：50 Ω、1 Ω 至 10,000 kΩ、高 Z（根據選取的負載阻抗調整顯示的振幅）

隔離

無浮動接地，訊號接地連接至底盤接地

訊號輸出保護

發生過電流時會自動停用短路公差、主要輸出

直流偏移

範圍

±(5 V_pk– 振幅_p-p/2)，50 Ω 負載

±(10 V_pk– 振幅_p-p/2)，開路或高 Z 負載

準確度

±(1% 的 |設定值| + 1 mV + 0.5% 的振幅 (V_p-p))

解析度

1 mV 或 4 位

調變

調變、掃描和突發模式只適用於 AFG1022 上的通道 1 。

AFG1062 支援等強的通道搭配連續性、調變、掃描及突發模式。

振幅調變

載波波形

正弦波、方波、斜波、任意波（直流和雜訊除外）

來源

內部／外部

內部調變波形

正弦波、方波、斜波、雜訊、任意

內部 AM 頻率

2 mHz 至 20 kHz

深

0.0% 至 100.0%

頻率調變

載波波形

正弦波、方波、斜波、任意波（直流和雜訊除外）

來源

內部／外部

內部調變波形

正弦波、方波、斜波、雜訊、任意

內部調變頻率

2 mHz 至 20 kHz

頻率偏差

(受到載波波形類型限制)

AFG1022	AFG1062
2 mHz 至 12.5 MHz	2 mHz 至 30 MHz

相位調變

載波波形

正弦波、方波、斜波、任意波（直流和雜訊除外）

來源

內部／外部

內部調變波形

正弦波、方波、斜波、雜訊、任意

內部 PM 頻率

2 mHz 至 20 kHz

相位偏差

0° 至 180°

振幅偏移調整

(僅限 AFG1062)

載波波形

正弦波、方波、斜波、任意波（直流和雜訊除外）

來源

內部／外部

內部調變波形

50% 工作週期方波

ASK 速率

2 mHz 至 100 kHz

頻率偏移調整

載波波形

正弦波、方波、斜波、任意波（直流和雜訊除外）

來源

內部／外部

內部調變波形

50% 工作週期方波

FSK 率

2 mHz 至 100 kHz

相位偏移調整

(僅限 AFG1062)

載波波形

正弦波、方波、斜波、任意波（直流和雜訊除外）

來源

內部／外部

內部調變波形

50% 工作週期方波

PSK 速率

2 mHz 至 100 kHz

包含調變的脈波

(僅限 AFG1062)

載波波形

脈衝，≤1 MHz

來源

內部／外部

內部調變波形

正弦波、方波、斜波、任意波（直流和雜訊除外）

PWM 頻率

2 mHz 至 20 kHz

偏移值

0.0% 至 50.0% 的脈波週期

掃描

調變、掃描和突發模式只適用於 AFG1022 上的通道 1 。

AFG1062 支援等強的通道搭配連續性、調變、掃描及突發模式。

載波波形

正弦波、方波、斜波、任意 (僅限 AFG1062)

最小開始停止頻率

1 μHz

最大開始停止頻率

正弦波

AFG1022	AFG1062
25 MHz	60 MHz

方波

12.5 MHz

30 MHz

斜波

1 MHz

2 MHz

類型

線性、對數

方向

上／下

掃描時間

1 ms 至 500 s ± 0.1%

觸發源

內部、外部或手動

脈衝組

調變、掃描和突發模式只適用於 AFG1022 上的通道 1 。

AFG1062 支援等強的通道搭配連續性、調變、掃描及突發模式。

波形

正弦波、方波、斜波、脈波、任意波（直流和雜訊除外）

類型

AFG1022：計數（1 至 50,000 週期），無限、閘控

AFG1062：計數（1 至 1,000,000 週期），無限、閘控

開始相位

-360° 至 +360°

觸發源

內部、外部或手動

內部觸發間隔

（40 ns 或（週期 x 期間）至 500 s）± 1%

閘控來源

外部觸發

頻率計數器

功能

頻率、週期、正脈波寬度、工作週期

頻率範圍

100 mHz 至 200 MHz

頻率解析度

6 位

耦合模式

交流、直流

電壓範圍和靈敏度，交流耦合（無調變訊號）

100 mHz 至 100 MHz

250 mV_p-p 至 5 V_p-p（交流 + 直流）

100 MHz 至 200 MHz

450 mV_p-p 至 3 V_p-p（交流 + 直流）

電壓範圍和靈敏度，交流耦合（無調變訊號）

1 Hz 至 100 MHz

250 mV_p-p 至 5 V_p-p

100 MHz 至 200 MHz

450 mV_p-p 至 4 V_p-p

脈波寬度和工作週期量測

1 Hz 至 10 MHz

輸入阻抗

1 M Ω 並聯 100 pF

高頻率雜訊抑制 (HFR)

開／關（HFR 頻率 = 500 kHz）

靈敏度

低、中或高

觸發位準範圍

-2.5 V 至 +2.5 V

輔助輸入和輸出

外部調變輸入

輸入頻率範圍

直流至 20 kHz

輸入電壓範圍

全部，FSK 除外：±1 V 全幅，FSK：3.3 V 邏輯位準

輸入阻抗

12 kΩ（典型）

外部觸發輸入

位準

TTL 相容

斜率

上升或下降（可選擇）

脈波寬度

>100 ns

外部參考時脈輸入

（與頻率計數器輸入共享）

阻抗

400 Ω，交流耦合

要求的輸入電壓振幅

100 mV_p-p 至 5 V_p-p

鎖定範圍

10 MHz ±9 kHz

外部參考時脈輸出

頻率

10 MHz

阻抗

50 Ω，直流耦合

振幅

1.6 V_p-p 接 50 Ω 負載

通訊介面

USB

主機和裝置、USB TMC 相容性

顯示器

顯示器類型

3.95 吋

顯示器解析度

480 x 320

顯示顏色

65,536

功能表和線上說明語言

功能表和線上說明語言

英文和簡體中文

電源

電源

220-240 VAC，100-120 VAC，50/60 Hz，CATⅡ

量

AFG1022：少於 28 W

AFG1062：少於 35 W

保險絲

110 V：250 V，F1AL

220 V：250 V，F0.5AL

暖機時間

30 分鐘（典型）

外觀特性

尺寸（W、H、D）

230 × 110 × 306 公釐 (9.0 × 4.4 × 12.1 吋)

重量

淨重

3.4 公斤（7.5 磅）

運送

4.7 公斤（10.3 磅）

EMC 環境和安全性

溫度

工作

0℃ 至 40℃（32℉ 至 104℉）

儲存

-20℃ 至 60℃（-4℉ 至 144℉）

相對濕度，無冷凝

操作中： ≤ 80%, +0℃ 至 +40℃（+32℉ 至 +104℉）

非作業中：5% to 90%, < +40℃ (+104℉)

非作業中： 5% to 80%, ≥ +40℃ (+104℉) 至 ≤ +60℃ (+140℉)

海拔高度

操作中：最高 3,000 公尺 (9843 英尺)

非操作中：最高 12,000 公尺 (39,370 英尺)

冷卻方式

風扇冷卻

EMC 合規

歐盟

EN 61326-1

澳洲/紐西蘭

CISPR 11，A 級

安全符合性

UL 61010-1



CAN/CSA-C22.2 No. 61010-1



EN 61010-1



IEC 61010-1



訂購資訊

機型

AFG1022

任意函數產生器

AFG1062

任意函數產生器

儀器選項

電源插頭選項

選配A0

北美電源插頭 (115 V，60 Hz)

選配A1

歐洲通用電源插頭 (220 V，50 Hz)

選配A2

英國電源插頭 (240 V，50 Hz)

選配A3

澳洲電源插頭 (240 V，50 Hz)

選配A5

瑞士電源插頭 (220 V，50 Hz)

選配A6

日本電源插頭 (100 V、50/60 Hz)

選配A10

中國電源插頭 (50 Hz)

選配A11

印度電源插頭 (50 Hz)

選配A12

巴西電源插頭 (60 Hz)

選配A99

無電源線

服務選項

選配C3

3 年校驗服務

選配C5

5 年校驗服務

探棒與附件不包括在保固和服務範圍內。請參閱各探棒和附件機型的產品規格表，以瞭解其獨特的保固和校驗項目。

配件

標準配件

• AFG1000 任意/函數產生器安全性與相容性指示；印刷文件
• AFG1000 文件光碟包含下列 PDF 文件：
  • AFG1000 任意/函數產生器快速入門使用手冊 (英文版)
  • AFG1000 任意/函數產生器快速入門使用手冊 (簡體中文版)
  • AFG1000 任意/函數產生器程式設計師手冊
  • AFG1000 任意/函數產生器規格和效能驗證手冊
• 未包括在 AFG1000 文件光碟，但可從 tw.tek.com 下載的 PDF 文件。
  • AFG1000 任意/函數產生器快速入門使用手冊 (俄文版，Tektronix 零件編號 077-1135-xx)
  • AFG1000 任意/函數產生器快速入門使用手冊 (日文版，Tektronix 零件編號 077-1166-xx)
• 包裝清單
• 電源線（依國家指定）
• 校準證書；印刷文件
• USB 纜線 x 1，A 型轉 B 型
• BNC 纜線 x2
• 中國地區適用 Tektronix 補充資訊表：中國 RoHs；印刷文件
• 保險絲，卡匣，5 x 20 mm，0.5  A，250 V，時間延遲
• 保險絲，卡匣，5 x 20 mm，1  A，250 V，時間延遲

保固

• 五年零件與人力保固

建議選購的配件

• 174-4401-xx、USB 纜線、A 型轉 B 型纜線 – 三英尺
• 174-5194-xx、USB 纜線、A 型轉 B 型纜線 – 六英尺
• 012-1732-xx、BNC 纜線配件，0 至 1 GHz，有屏蔽 – 三英尺
• 159-0568-xx、保險絲，卡匣，5 x 20mm，0.5A，250V，時間延遲
• 159-0569-xx、保險絲，卡匣，5 x 20mm，1A，250V，時間延遲
