PatternPro® 오류 감지기
PED3200 및 PED4000 시리즈 데이터 시트
이 데이터 시트의 제품은 텍트로닉스에서 더 이상 판매하지 않습니다.
리퍼브 테스트 장비에 대한 Tektronix Encore를 확인하십시오.
이러한 제품에 대한 지원 및 보증 상태를 살펴보십시오.
PED3200 및 PED4000 시리즈 프로그래밍 가능 오류 감지기는 데이터 통신 설계의 스트레스 수신기 테스트에 효과적인 다중 채널 BER을 제공합니다. 최대 속도 또는 1/2 속도 클럭 입력을 사용할 수 있습니다.
EU 고객분들께 드리는 공지
본 제품은 RoHS 2 지침 2011/65/EU를 준수하도록 업데이트되지 않은 관계로 EU 지역에는 배송되지 않습니다. 고객은 2017년 7월 22일 이전에 EU 시장에 공급된 재고 제품 물량이 없어질 때까지 구매할 수 있습니다. 텍트로닉스는 고객에게 필요한 솔루션을 공급해드리는 데 전념합니다. 지원이 필요하거나 대체 제품이 있는지 확인하려면 해당 지역의 판매 담당자에게 문의하십시오. 텍트로닉스에서는 전 세계 지원 기간이 끝날 때까지 서비스를 계속 제공할 것입니다.
주요 성능 사양
- 데이터 속도 범위:
- PED3200 시리즈: 3Gb/s~32Gb/s
- PED4000 시리즈: 4Gb/s~40Gb/s
주요 기능
- 1개 또는 2개의 입력 채널과 함께 사용 가능(각 채널에서 독립적인 데이터)
- PRBS 및 사용자 정의 패턴
- 고입력 민감도 및 대역폭
- 클럭 위상과 임계값에 맞춰 데이터 자동 조정 또는 수동 조정
- 입력 패턴과 자동 동기화
- PC GUI 소프트웨어:
- 원격 장비 제어
- 욕조 및 윤곽 분석
- JTOL 측정
- J2/J9 측정
- 전면 패널 터치스크린 GUI 또는 USB TMC 컴퓨터 제어
응용 분야
- 100G 이더넷에 대한 25Gb/s 테스트
- 32Gb/s DPQPSK 테스트
- 반도체 및 구성 요소 테스트
- 설계 검증 및 프러덕션 테스트
- 트랜스미터 테스트 및 검증(최대 40Gb/s)
제품 설명
텍트로닉스 PED 고감도 고대역폭 오류 감지기 라인은 최대 40Gb/s의 데이터 속도로 BER을 측정할 수 있는 단일 채널/2채널 독립 실행형 구성을 제공합니다. PED 제품은 사용하기 쉬운 자동 또는 수동 입력 클럭/데이터 정렬과 패턴 동기화가 포함된 PRBS 또는 사용자 정의 데이터 패턴을 지원합니다. 따라서 PED 제품은 Tektronix PPG 패턴 발생기 제품군을 보완하기에 이상적입니다.
PED3200 시리즈 오류 감지기와 PPG3000 시리즈 패턴 발생기를 사용한 100G 이더넷 4레인 종단 간 테스트
사양
달리 표시된 경우를 제외하고는 모든 사양이 보증됩니다. 달리 표시된 경우를 제외하고는 모든 모델에 모든 사양이 적용됩니다.
데이터 입력
- 데이터 속도
-
- 범위(PED3200)
- 3Gb/s~32Gb/s
- 범위(PED4000)
- 4Gb/s~40Gb/s
- 데이터 입력
- 3dB 대역폭이 10kHz ~ >50GHz인 광대역 바이어스 티를 포함한 AC 커플된 입력.
- 차등 진폭
- 6mV ~ 1.0Vp-p
- 싱글 엔드 진폭
- 6mV ~ 750mVp-p
- 터미네이션 전압
- 0.0V
- 입력 임피던스
- 50Ω
- 커넥터
- 2.4mm
- ESD 민감도
- 250V, 인체 모델(HBM)
샘플링 포인트 설정 포인트
- 아이 에지 BER 임계값
-
- 범위
- 1e-1 ~ 1e-11
- 분해능
- 1e-1
- 동기 BER 임계값
-
- 범위
- 1e-1 ~ 1e-8
- 분해능
- 1e-1
최대 속도 클럭 입력 옵션
- 진폭
- AC 커플됨, 최대 속도
- 차동 범위
- 300mVP-P ~ 1.0VP-P
- 싱글 엔드 범위
- 300mVP-P ~ 1.0VP-P
- 커넥터
- 2.4mm
- 데이터 위상 조정 클럭
- 100ps(-50ps~+50ps)
- ESD 민감도
- 1000V, 인체 모델(HBM)
1/2 속도 클럭 입력 옵션
- 진폭
- AC 커플됨, 1/2 속도
- 차동 범위
- 300mVP-P ~ 1.0VP-P
- 싱글 엔드 범위
- 300mVP-P ~ 1.0VP-P
- 커넥터
- 2.4mm
- 데이터 위상 조정 클럭
- 100ps(-50ps~+50ps)
- ESD 민감도
- 1000V, 인체 모델(HBM)
데이터 패턴
- 패턴 유형
- 메모리의 데이터 또는 PRBS.
각 채널에서 길이와 유형을 개별적으로 설정할 수 있습니다.
- PRBS 패턴 길이
-
- 27 -1비트
- 다항식 = X7 + X6 + 1
- 29 - 1비트
- 다항식 = X9 + X5 + 1
- 211 - 1비트
- 다항식 = X11 + X9 + 1
- 215 - 1비트
- 다항식 = X15 + X14 + 1
- 223 - 1비트
- 다항식 = X23 + X18 + 1
- 231 - 1비트
- 다항식 = X31 + X28 + 1
- 사용자 정의 패턴 깊이
-
채널 수 단일 비트 패턴 해상도 1채널 4Mbit 2채널 2Mbit
기계적 사양
- 전면 패널 폭(마운트 탭 포함)
- 48.3cm(19.0인치)
- 높이
- 13.3cm(5.25인치)
- 폭
- 45.1cm(17.75인치)
- 깊이(랙 마운트)
- 34.3cm(13.5인치)
- 무게(1채널)
- 11.1kg(24.5lbs)
- 작동 온도
- 0 ℃ ~ 40 ℃(32 °F ~ 104 °F)
주문 정보
모델
- PED3201
- 32Gb/s 프로그래밍 가능 오류 감지기, 1채널
- PED3202
- 32Gb/s 프로그래밍 가능 오류 감지기, 2채널
- PED4001
- 40Gb/s 프로그래밍 가능 오류 감지기, 1채널
- PED4002
- 40Gb/s 프로그래밍 가능 오류 감지기, 2채널
옵션
계측기 옵션
- PED3201 HCLK
- PED3201용 1/2 속도 클럭 입력 옵션
- PED3201 FLCLK
- PED3201용 최대 속도 클럭 입력 옵션
- PED3202 HCLK
- PED3202용 1/2 속도 클럭 입력 옵션
- PED3202 FLCLK
- PED3202용 최대 속도 클럭 입력 옵션
- PED4001 HCLK
- PED4001용 1/2 속도 클럭 입력 옵션
- PED4001 FLCLK
- PED4001용 최대 속도 클럭 입력 옵션
- PED4002 HCLK
- PED4002용 1/2 속도 클럭 입력 옵션
- PED4002 FLCLK
- PED4002용 최대 속도 클럭 입력 옵션
전원 플러그 옵션
- 옵션 A0
- 북미 전원 플러그(115V, 60Hz)
- 옵션 A1
- 전 유럽 전원 플러그(220V, 50Hz)
- 옵션 A2
- 영국 전원 플러그(240V, 50Hz)
- 옵션 A6
- 일본 전원 플러그(100V, 50/60Hz)
- 옵션 A10
- 중국 전원 플러그(50Hz)
- 옵션 A11
- 인도 전원 플러그(50Hz)
- 옵션 A99
- 전원 코드 없음
설명서
- 071-3413-xx
- 인쇄된 PPG/PED 설치 및 안전 설명서
- 077-1095-xx
- PED3200/PED4000 시리즈 프로그래밍 가능 오류 감지기 사용 설명서, PDF 전용, Tektronix.com에서 다운로드 가능
PC 소프트웨어 GUI 및 분석 도구

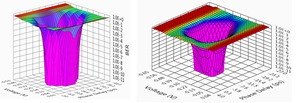

25Gb/s 및 32Gb/s NRZ 신호 윤곽 분석
장비를 원격으로 제어하고, 데이터를 수집/저장(예: 욕조 및 윤곽 플롯)하며, 데이터 시스템을 분석(J2/J9 및 JTOL 측정)하기 위한 PC 기반 소프트웨어 도구는 PED3200 및 PED4000 오류 감지기에서 모두 사용할 수 있습니다. 이 도구는 실행 파일이며 요청 시 텍트로닉스에서 제공합니다.

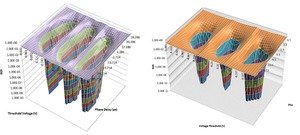

14Gb/s 및 25Gb/s PAM4 신호 윤곽 분석
65K-28638-7
