PSPL5587 2 GHz High Current Bias Tee Datasheet

PSPL5587 Datasheet

이 데이터 시트의 제품은 텍트로닉스에서 더 이상 판매하지 않습니다.
리퍼브 테스트 장비에 대한 Tektronix Encore를 확인하십시오.
이러한 제품에 대한 지원보증 상태를 살펴보십시오.

온라인으로 읽기:

The PSPL5587 High Current Bias Tee is intended for frequency domain, high current applications. Unlike most high current bias tees that typically are specified for only an octave band, this bias tee can typically cover a decade. The DC input is a solder terminal feed-thru capacitor.

Key performance specifications
  • 0.2 GHz to 2 GHz
  • 100 V, 6 A

Typical performance


PSPL5587-Datasheet-003384-9-N

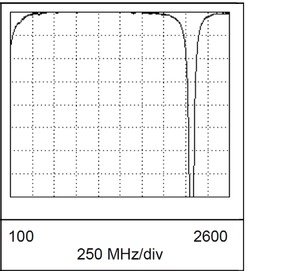

Insertion Loss, S21. 0.5 dB/div, top line is the 0 dB reference.



PSPL5587-Datasheet-003384-10-N

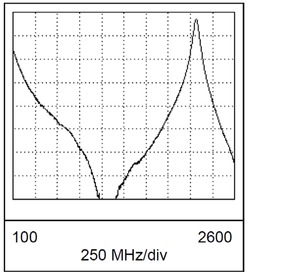

Return Loss, S11. 5 dB/div, top line is the 0 dB reference.

Specifications

Parameter Symbol Units Minimum Typical Maximum Comments
Impedance Z ohms   50
Frequency range f GHz   0.2 to 2  0.3 to 1.8    IL 10 dB IL 15 dB
Insertion loss S21 dB   0.05    At 1 GHz
Input (AC), Return loss S11 dB   >30    Mid band, AC port
DC voltage V V     100
DC current I A
Capacitance (bypass) C nF   22
Capacitance C nF
Inductance L nH   88
Resistance R ohms   0.2
RF power P W     100  Average power
Isolation S13 dB   >50
DC path bandwidth fc,DC kHz   275
Temperature T Deg C -55    +125  Storage and operating
RF connectors SMA jacks (f)
DC connector Solder pin
Warranty One year
Mechanical dimensions
PSPL5587-Datasheet-003384-11-N

Ordering information

Models
PSPL5587
BIAS TEE, 0.2-2 GHz, 100 V, 6 A
