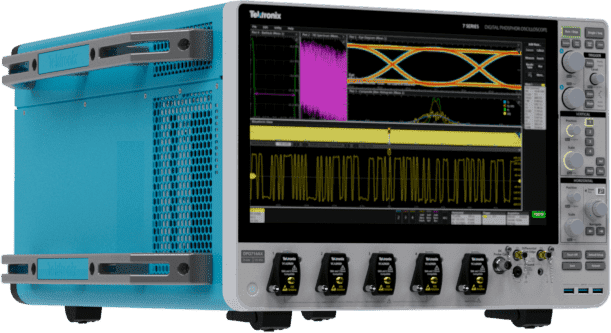

Das neue DPO der Serie 7

Oszilloskop

Entwickelt für bahnbrechende Lösungen

VERBINDEN
Signalintegritätsdiagramm

Unübertroffene Signaltreue

Geringes Rauschen, hohes Signal-Rausch-Verhältnis sowie hohe ENOB ermöglichen eine präzise Erfassung und Analyse von Wellenformen.

Tek085 ASIC

Ultra-rauscharmer Vorverstärker

  • Rauscharmer Signalpfad
  • Hohes Signal-Rausch-Verhältnis (SNR)
  • Hohe ENOB

Tek079 ASIC

10-Bit-ADC

  • Maximale vertikale Auflösung bei hohen Bandbreiten

QuietChannel™-Technologie

  • Verstärken Sie Signale, ohne das Oszilloskoprauschen zu erhöhen – nutzen Sie dazu die aktive CTLE-Funktion (Continuous Time Linear Equalizer)
  • Verbessert die Messspielräume
Ablaufdiagramm

Beschleunigter Workflow

Schnellere Erkenntnisse durch schnellere Verarbeitung und höheren Durchsatz.

Hochgeschwindigkeits-CPUs, GPUs und NVME-SSDs

  • Schnelle Oszilloskopverarbeitung
  • Schneller Speicher
  • Herausnehmbare NVME-Laufwerke für eine einfache Reinigung

Parallele Verarbeitung

  • Gleichzeitige Verarbeitung mehrerer Messungen

10 Gbit/s SFP+ LAN-Anschluss und TekHSI™-Server

  • Bis zu 10-mal schnelleres Daten-Offloading
Produktivitätsdiagramm

Sofortige Produktivität

Die TekScope®-Software bietet tiefe Einblicke, nahtlose Kontrolle und ein angenehmes Benutzererlebnis.

15,6-Zoll-Touchscreen mit einer Auflösung von 1080 p

  • Optimiert für Touch-Steuerungen
  • Vereinfacht komplexe Aufgaben
  • Präzise Kontrolle über die Wellenformanalyse

Betriebssystem nach Wahl

  • Eingebettetes Linux- oder Windows-Betriebssystem auf einer austauschbaren NVME-SSD
Eine dreidimensionale Wellenform als Hintergrundbild

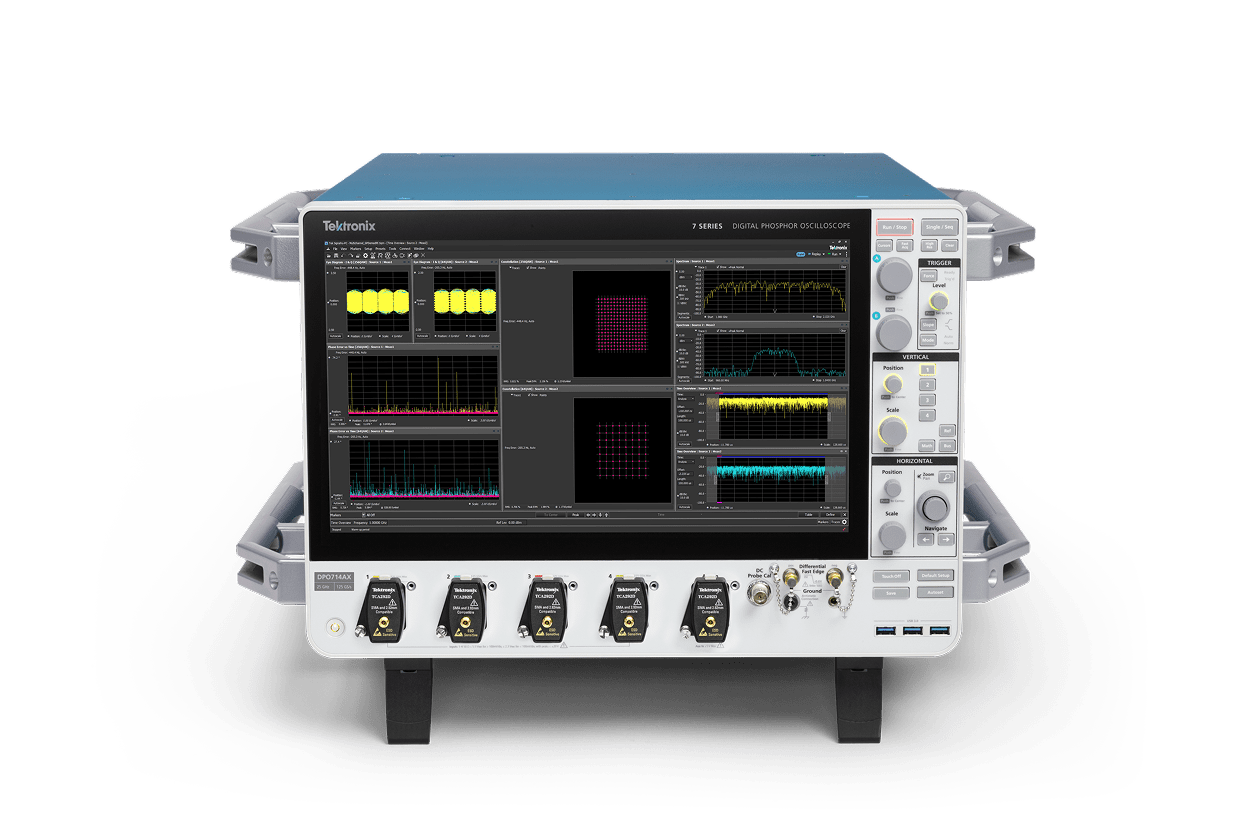

DPO der Serie 7

Ein Bild des Oszilloskops DPO der Serie 7

Entwickelt für die Anforderungen der
bahnbrechenden Lösungen von morgen

Ein abstraktes Symbol eines Fadenkreuzes, das Genauigkeit darstellen soll.

Entwickelt, um
genau zu sein


Hochenergiephysik

Wenn jeder Datenpunkt entscheidend ist, ist präzise Signaltreue ein Muss. Das DPO der Serie 7 mit seinem branchenführenden Signal-Rausch-Verhältnis und der hohen ENOB erweitert die Grenzen dessen, was gemessen werden kann, und bietet so die nötige Klarheit und Konsistenz, um Ergebnisse jedes Mal präzise und zuverlässig zu validieren.

Ein abstraktes Symbol eines Tachometers, das Geschwindigkeit darstellen soll.

Entwickelt, um
schnell zu sein


Serielle Hochgeschwindigkeit

Sie brauchen mehr als nur Bandbreite. Außergewöhnliche Signaltreue, geringer Jitter und hoher Durchsatz sind unerlässlich, um die Validierung zu beschleunigen, ohne auf Präzision verzichten zu müssen. Das DPO der Serie 7 bietet schnellere Messungen und optimierte Arbeitsabläufe, sodass Sie Ihr Design schneller validieren, die Testzyklen verkürzen und die Compliance-Anforderungen zuverlässig erfüllen können.

Ein abstraktes Symbol für eine Wellenform, das Präzision darstellen soll.

Entwickelt, um
präzise zu sein


Radiofrequenz

Bewältigen Sie die Komplexität moderner RF-Systeme mit herausragender rauscharmer (DANL) Leistung und einem störungsfreien Dynamikbereich (SFDR). Mit einer Bandbreite von bis zu 25 GHz und der Genauigkeit zur Unterstützung fortschrittlicher Modulations- und Mehrkanalanalysen erfüllt das DPO der Serie 7 die Anforderungen von gepulsten Radargeräten, elektronischer Kampfführung und RF-Designs der nächsten Generation.

Spezifikationen der DPO 7er-Serie

DPO DPO714AX der Serie 7
Bandbreite
8 GHz, 10 GHz, 13 GHz, 16 GHz, 20 GHz, 25 GHz (vom Kunden aufrüstbar)
Kanäle
4 analoge Kanäle
Abtastrate
125 GS/s alle Kanäle
Aufzeichnungslänge
500 Mio. Punkte Standard; 1 oder 2 Mrd. Punkte optional
ADC
10 Bit
Effektive Anzahl von Bits (ENOB)
7,5 Bit bei 8 GHz bis 6,5 Bit bei 25 GHz, 125 GS/s, 500 mV Vollausschlag, Signal 90 % des Vollausschlags
Weißes Rauschen
523 μV bei 8 GHz (0,10 % FS) bis 1,13 mV bei 25 GHz (0,23 % FS), 500 mV Vollausschlag
Intrinsischer Jitter
60 fs (1 μs Zeitdauer) bis 70 fs (1 ms Zeitdauer)
Betriebssystem
Geschlossenes Linux auf Wechsel-SSD (Standard); offenes Windows 10 auf Wechsel-SSD (Option)
Display
15,6-Zoll hochauflösender kapazitiver Touchscreen (1920 x 1080)
Garantie
Standardmäßig 1 Jahr
Optionales Zubehör
HC7
Hartschalenkoffer für die 7er-Serie
RM7
Rackmount-Kit für die 7er-Serie
