新しい7シリーズDPO

オシロスコープ

限界への挑戦 をサポート

接続
シグナル・インテグリティのダイアグラム

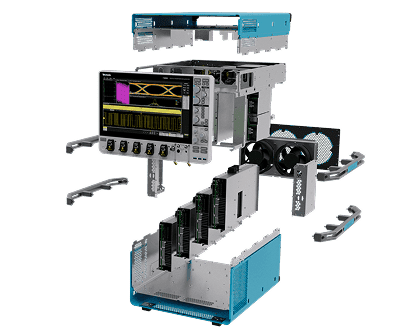

比類のない信号忠実度

低ノイズ性能、高信号対雑音比、高ENOB により正確な波形の取り込みと解析が可能。

Tek085 ASIC

超低ノイズ・プリアンプ

  • 低ノイズ信号経路
  • 高いSNR
  • 高いENOB

Tek079 ASIC

10ビットADC

  • 高周波数帯域での最大垂直解像度

QuietChannel™ テクノロジ

  • アクティブ CTLE(Continuous Time Linear Equalizer)機能でオシロスコープ・ノイズを増加させずに信号をブースト
  • 測定マージンを向上
ワークフロー図

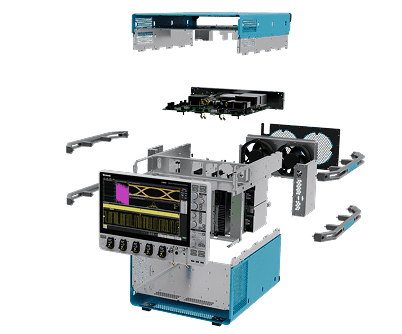

ワークフローの加速

高速な処理とスループットによって、迅速な洞察が得られます。

高速CPU、GPU、NVME SSD

  • 高速なオンスコープ処理
  • 高速記憶装置
  • 簡単にサニタイズできるリムーバブルNVME ドライブ

並列処理

  • 複数測定の同時処理

10Gbps SFP+ LANポートと TekHSI™サーバ

  • 最大10 倍高速なデータ転送
生産性ダイアグラム

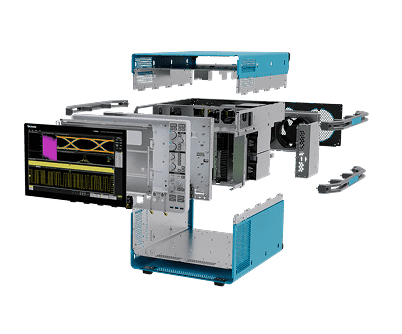

即時に生産性を向上

TekScope® ソフトウェアが深い洞察、シームレスな制御、そして快適な操作性を提供

15.6型 1080pタッチ・スクリーン・ディスプレイ

  • タッチ操作に最適化
  • 複雑な作業を簡素化
  • 波形解析の正確な制御

オペレーティング・システムの選択可能

  • 内蔵のLinuxまたはリムーバブルNVME SSDでのWindows OS
背景画像として使用される三次元波形

7シリーズDPO

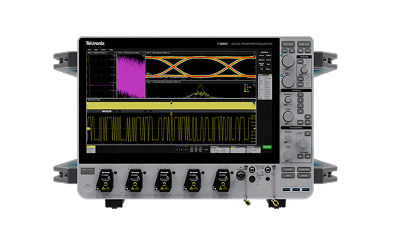

7シリーズDPOオシロスコープの画像

明日のブレークスルーの
要求に応えるために開発

精度を表現することを意図した、ターゲティングレティクルの抽象的なアイコン

正確さを求めて開発


高エネルギー物理学

すべてのデータポイントが重要であれば、正確な信号忠実度は必須です。業界トップの S/N 比と高いENOBを備えた7シリーズDPOは測定可能限界を広げ、結果を正確に、高い信頼性で検証するのに必要な明確さと一貫性を提供します。

速度を表すことを意図した、スピードメーターの抽象的なアイコン

スピードを求めて開発


ハイスピード・シリアル

必要なのは周波数帯域だけではありません。正確さを落とすことなく検証を加速させるには、優れた信号忠実度、低ジッタ、高スループットが不可欠です。7シリーズDPO は、より高速な測定性能と合理化されたワークフローを提供し、短時間で設計を検証、テストサイクルを短縮し、自信を持ってコンプライアンス要件を満たすことを可能にします。

精度を表すことを意図した、波形の抽象的な表現を示すアイコン

高精度を求めて
開発


無線周波数

優れた低ノイズ(DANL)性能と spurious-free dynamic range(SFDR)で、現代の RFシステムの複雑な課題に取り組めます。最大25GHz の周波数帯域と、高度な変調およびマルチチャンネル解析をサポートする信号忠実度を備えた7シリーズDPO は、パルス・レーダ、電子戦、次世代 RF設計の要求に応えます​。

7シリーズDPO仕様

7シリーズDPO DPO714AX
周波数帯域
8GHz、10GHz、13GHz、16GHz、20GHz、25GHz(お客様によるアップグレード可能)
チャンネル
4 アナログ
サンプル・レート
125GS/s 全チャンネル
レコード長(ポイント)
標準500Mポイント(オプションで1または2Gポイント)
ADC
10ビット
有効ビット(ENOB)
8GHzで7.5bit ~ 25GHzで6.5 bit、125 GS/s、500mVフルスケール、信号はフルスケールの90%
ランダム・ノイズ
8GHzで523μV(0.10%FS)~ 25GHzで1.13mV(0.23%FS)、500mVフルスケール
固有ジッタ
60 fs(1 μsの持続時間)~ 70 fs(1 msの持続時間)
オペレーティング・システム
リムーバブルSSDでのクローズドLinux(標準);リムーバブルSSD でのオープンWindows 10(オプション)
ディスプレイ
15.6インチ高解像度静電容量式タッチスクリーン(1920×1080)
保証期間
1年間の標準保証
オプショナル・アクセサリ
HC7
7シリーズ用ハード・キャリー・ケース
RM7
7シリーズ用ラック・マウント・キット
