業界のリーダとして、テクトロニクスは現場で直面する物理／電磁環境を正確に再現するのに役立つ統合型測定ツールを提供することで、防衛当局者の活動を強力に支援します。
今日、電磁スペクトラムにはさまざまなエミッタ、ジャマー、干渉源に由来する動的な輻輳が含まれているため、現実的な脅威を見極め、的確に危険を回避するためには、高度な電子防衛システムを構築しなければなりません。そのために必要なテストを十分に行うために、実環境を正確に再現できる高性能な機器が求められています。
詳細をご覧ください。
物理／電磁環境による影響の正確な再現が可能

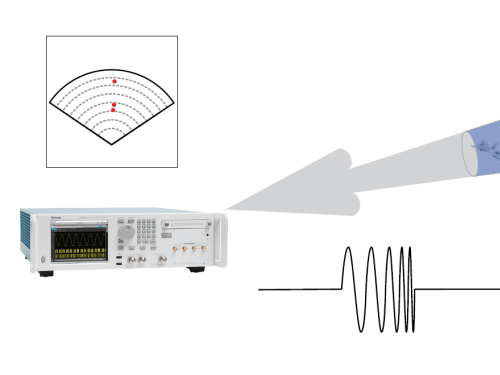

実験環境で優れた性能を発揮しても、現場で役に立つとは限りません。そのため、システム開発中にテストされた主要な性能パラメータや研究室で開発された手法を検証するにあたっては、環境的／電磁的な影響を考慮しながら波形シナリオを生成しなければなりません。テクトロニクスは、優れた信号品質を備えた波形ジェネレータのほか、マルチパスの生成、高パルス密度環境や減衰制御に対応した強力なソフトウェアを提供しており、雨、霧、その他による電磁的影響も再現できます。
テクトロニクスの機器を使用することで、以下のような環境を正確に再現できます。
- 物理的位置による影響
- 物理的／大気的影響（雨、霧、砂塵嵐）
- 電磁的影響（クラッタ、マルチパス）
被測定システムが実際にさらされる可能性のある電磁環境を視覚的にシミュレートできる
マルチドメイン解析により、リアルタイムのECMの検証が可能
テスト・イベントの開発や長時間のチャンバ試験はコストがかかります。最初の試行で正しいデータを取り込めれば効率的です。状況の変化をリアルタイムに観測できれば、テスト・イベントを中断することなく電子対抗手段を検証できます。ただし、時間領域と周波数領域の両方の遷移を検証するには、高分解能の取込み機能が必要です。
高精度なRSAシリーズ・スペクトラム・アナライザがあれば、すべて対応できます。テクトロニクスのRSAシリーズがあれば、複雑な環境も簡単に再現できます。
- 実世界に可能な限り近い無線信号の再現
- 複雑な信号環境の構築

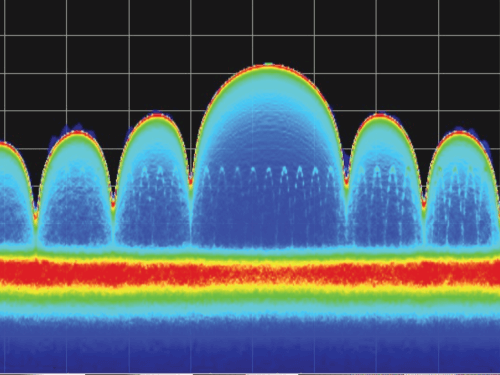

DPX技術を装備しており、パルス・パラメータを測定してストリーミング・データをRAIDに保存するのと同時に、脅威に対するECMの対応状況をリアルタイムで観測できます。
コンテンツ
電子対抗手段の検証技法
ウェブ・セミナ
このウェブ・セミナでは、ECMの性能評価のアプローチについて説明します。脅威刺激の真のRFシグネチャの検出とリアルタイム・スペクトラム・アナライザを使用したECMの検証、時間領域と周波数領域の相関解析の技法などについて説明しています。
高度なレーダ解析：
ホワイト・ペーパをご覧ください。
レーダ技術の急速な進歩に伴い、レーダ信号を検出するための特殊で革新的な電子製品の開発、製造が行われています。設計過程においても、不確かさの減少と信頼性の向上に取り組む必要があります。このアプリケーション・ノートでは、最新のレーダ・アプリケーションの開発に必要なツールを詳細に説明しています。
DPXの基本
ファクト・シート
フルモーションのDPXライブRFスペクトラム表示により信号の状態を一目で把握できるので、効率的な解析が可能で、検出や診断の時間を短縮できます。この入門書でDPXの詳細をご覧ください。
複雑なRF信号の生成
AWG5200シリーズ
優れた信号品質とクラス最高のサンプル・レートとメモリ容量を備えており、業界トップクラスの信号出力ソリューションとして、複雑なRFベースバンド信号の生成や精密実験のニーズに応えます。
- 最高サンプル・レート：10GS/s（2倍の補間実施時）
- チャンネル構成：2、4、8チャンネル
- SFDR（スプリアス・フリー・ダイナミック・レンジ）：－70dBc
- 垂直分解能：16ビット
- 波形メモリ（チャンネルあたり）：2Gポイント
優れた確度と信号忠実度
AWG70000シリーズ
テクトロニクスの革新的なテスト機器を使用することで、設計プロセスにおけるテストの不確かさが低減され、複雑化する設計の信頼性を高めることができます。業界トップクラスのAWG70000シリーズは、性能、サンプル・レート、信号忠実度、波形メモリ長において新基準を確立します。
- 最高サンプル・レート：50 GS/s
- SFDR（スプリアス・フリー・ダイナミック・レンジ）：－80dBc
- 垂直分解能：10ビット
- 波形メモリ：16Gポイント
リアルタイムでECMの検証が可能
RSA5000シリーズ
RSA5000シリーズは、優れた感度の高速掃引により、－110dBm/Hzのノイズ・フロアで、10GHzのスパンの掃引もわずか22秒で完了します。また、複数のトレース、マーカ、および標準測定項目など、豊富な機能を備えています。
- ＋17dBmの3次インターセプト（2GHz）
- 3GHzまで絶対振幅確度±0.3dB
- 位相ノイズ：－113dBc/Hz（1GHz）、－134dBc/Hz（10MHz中心周波数、10kHzオフセット）
- 高分解能、低ノイズによる高速掃引：1GHz掃引（10kHzRBW）で1秒未満
- リアルタイム表示モードにおけるスプリアス・フリー・ダイナミック・レンジ（SFDR）：80dB（HDオプションを使用）
複雑な変調方式にも容易に対応可能
SourceXpress
障害信号をシミュレートしてストレス・テストを実施できるほか、再現や捕捉、校正が困難な環境ストレスも付加できます。SourceXpressは複雑な変調方式の信号も簡単に作成できるため、トランスミッタ・モジュールやシステムの性能を正確に把握できます。
- Sパラメータを使用した送信セクションのサブシステムのモデル化が可能
- 任意波形ジェネレータの出力にプリ補正を適用することで損失の補正が可能
- SourceXpress対応オシロスコープとSignalVu VSAを使用してトランスミッタ出力を直接評価できる（最高70GHz）
