5シリーズMSOロー・プロファイル

MSO58LP型データシート

オンラインで読む:

数値に裏付けられた高性能

入力チャンネル数

  • 8 (FlexChannel® 入力)
  • 1 つの FlexChannel で以下の入力をサポートします。
    • 1 つのアナログ信号入力 (波形表示、Spectrum View、または両方を同時)
    • 8 つのデジタル・ロジック入力 (TLP058 型ロジック・プローブを使用)

周波数帯域(全アナログ・チャンネル)

  • 1GHz

サンプル・レート(全アナログ/デジタル・チャンネル)

  • リアルタイム: 6.25GS/s
  • 補間: 500GS/s

レコード長(全アナログ/デジタル・チャンネル)

  • 125Mポイント(標準)
  • 250、500Mポイント(オプション)

波形取込みレート

  • 500,000波形/秒以上

垂直分解能

  • 12ビットADC
  • 最高16ビット(ハイレゾ・モード)
  • 有効ビット数(ENOB)(1GHz):7.6ビット

標準のトリガ・タイプ

  • エッジ、パルス幅、ラント、タイムアウト、ウィンドウ、ロジック、セットアップ/ホールド時間、立上り/立下り時間、パラレル・バス、シーケンス、ビジュアル・トリガ、ビデオ(オプション)、RF対時間(オプション)
  • 外部トリガ:5VRMS以下、50Ω、200MHz(エッジ・トリガのみ)

標準解析機能

  • 測定:36
  • Spectrum View: 周波数領域解析 (周波数領域と時間領域は独立して設定可能) RF 対時間波形 (振幅、周波数、位相)
  • FastFrameTM によるセグメント・メモリ・アクイジション・モードにより、毎秒最大 5,000,000 フレーム以上の取込みが可能
  • プロット: タイム・トレンド、ヒストグラム、スペクトラム、および位相ノイズ

  • 演算:基本波形演算、FFT、拡張数式エディタ
  • 検索:任意のトリガ条件で検索が可能
  • ジッタ: TIEおよび位相ノイズ

オプションの解析1

  • 拡張ジッタ/アイ・ダイアグラム解析ソフトウェア
  • ユーザ定義フィルタリング
  • 高度なSpectrum View
  • RF対時間の波形(振幅、周波数、位相)
  • デジタル電源管理
  • マスク/リミット・テスト
  • 拡張パワー測定/解析

組込みシリアル・バスのトリガ/デコード/解析 (オプション)1

  • I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、車載用 Ethernet、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2、Ethernet、EtherCAT、オーディオ、MIL-STD-1553、ARINC`429、Spacewire、8B/10B、NRZ、マンチェスター、SVID、SDLC、1-Wire、MDIO

任意波形/ファンクション・ジェネレータ1

  • 50 MHz 波形の生成
  • 波形形式: 任意波形、正弦波、方形波、パルス波、ランプ波、三角波、DCレベル、ガウシアン、ローレンツ、指数立上り/立下り、Sin(x)/x、不規則ノイズ、ハーバサイン、カーディアック

デジタル電圧計2

  • 4桁のAC実効値電圧、DC電圧、およびDC+AC実効値電圧測定

トリガ周波数カウンタ2

  • 8桁

ビデオ・ディスプレイ出力

  • ビデオ出力の解像度:HD(1,920×1,080)

拡張機能

  • USBホスト(6ポート)、USB 3.0デバイス(1ポート)、LAN(10/100/1000 Base-T Ethernet)、Display Port、DVI-D、VGA

e*Scope®

  • 標準のWebブラウザを介した、ネットワーク接続経由でのオシロスコープの遠隔表示/制御が可能

オペレーティング・システム

  • 組込みOS

保証期間

  • 3年間 (標準)

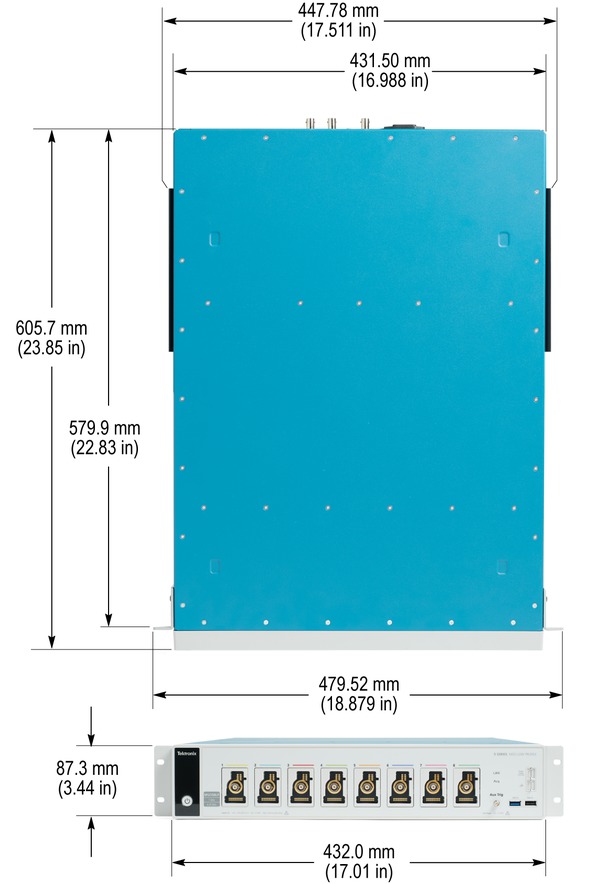

寸法

  • 2Uラックマウント・キットを含む
  • 87.3mm×432mm×621.5mm(高さ×幅×奥行)
  • 重量:28 lbs.12.7 kg未満

高さ2Uのコンパクトなサイズに8つもの入力チャンネル、12ビットのA/Dコンバータを装備した5シリーズMSOロー・プロファイルは、高いアナログ/スペクトラム/デジタル・チャンネル密度が求められるアプリケーションに対しても余裕を持って対応できます。

実績ある5シリーズMSOの機能を継承

5シリーズMSOロー・プロファイルは、5シリーズMSOベンチトップと同等の機能を備えているベンチトップ5シリーズMSOは、最新式のピンチ - スワイプ - ズーム操作に対応したタッチスクリーンによるユーザ・インタフェース、業界トップクラスの大型HDディスプレイに加えて、1つのアナログ信号か8つのデジタル信号の測定が可能なFlexChannel®入力を4/6/8チャンネル備えています。さらに、アナログ入力のスペクトラム表示の機能も備えており、各領域で独立した取込み設定により、アナログ表示とスペクトラム表示を同時に表示することもできるほか、8つのデジタル・ロジック入力にも対応しています(TLP058型ロジック・プローブを使用)。5シリーズMSOは、今日、および将来予想される困難な課題にも対応できます。性能、解析機能、そしてユーザ・エクスペリエンス全般についても、新しい基準を確立しました。

5シリーズMSOベンチトップと同様に、ロー・プロファイル・タイプも、FlexChannelのほか、オプションで任意波形/ファンクション・ジェネレータ出力機能、内蔵デジタル・ボルトメータ、トリガ周波数カウンタが装備できます。タッチスクリーン対応の外部モニタを使用すれば、ピンチ‐スワイプ‐ズーム操作が可能になり、ベンチトップ5シリーズMSOと同等の優れた操作性を活用できます。

優れた操作性や豊富な解析機能を持つソフトウェア・オプションなど、ベンチトップ5シリーズMSOの詳細については、5シリーズMSOのデータ・シートを参照してください(jp.tek.com/5SeriesMSO)。

MSO58LP JP JP 48Z 61275 16
5シリーズMSOロー・プロファイルは、5シリーズMSOベンチトップと同等の機能を備えている

ロープロファイル:設置スペースを節約できる高密度パッケージ

5シリーズMSOロー・プロファイルは、8つのFlexChannel入力に加えて、外部トリガ入力を備えていながら、高さがわずか2Uと省スペースで、19インチ・ラックにぴったり収納できます。機器の側面に通気口があり、ラックに直接積み重ねて設置できるため、さらにスペースの節約になります。

5シリーズMSOロー・プロファイルは、ラック・マウント用ブラケットを取り付けた状態で出荷されるため、そのままラックに設置し、すぐに使用していただけます。

MSO58LP JP JP 48Z 61275 16

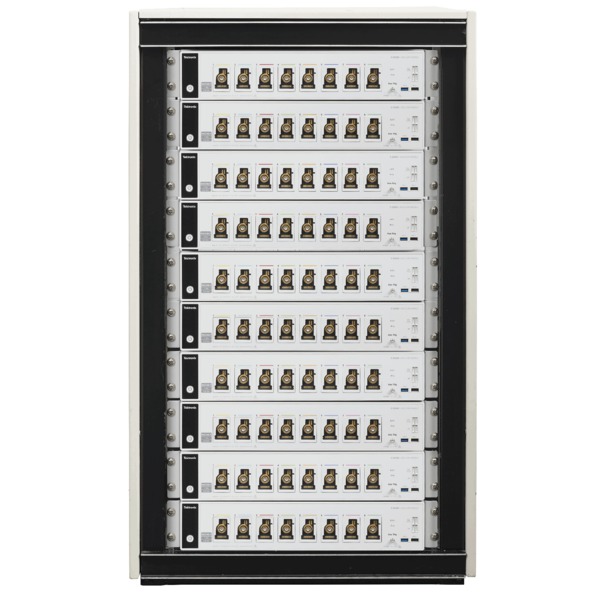

ラックに複数のMSO58LP型を設置できるため、スペースを効率的に活用できる

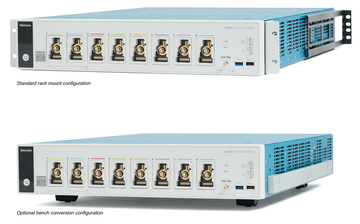

オプションのベンチトップ変換キットには、脚(×4)とストラップ・ハンドルが付属しており、作業台上に試験環境を構築して使用できます。

MSO58LP JP JP 48Z 61275 16

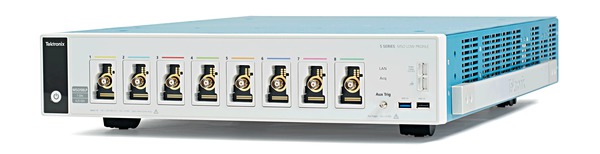

MSO58LP型でオプションのベンチトップ変換キットを使用すると、作業台でも計測器を効率的に使用できる
MSO58LP JP JP 48Z 61275 16

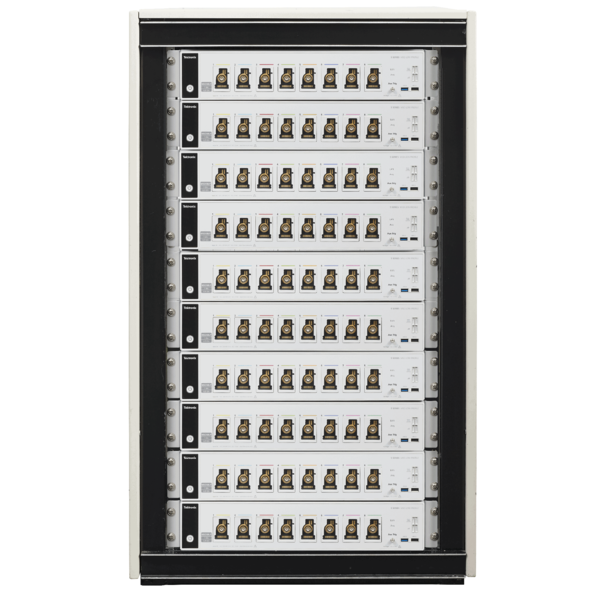

5シリーズMSOロー・プロファイルなら、貴重なラック・スペースを節約できる

優れた性能

最高1GHzのアナログ周波数帯域、6.25GS/sのサンプル・レート、500Mポイントのレコード長、12ビットのADCを備えた5シリーズMSO(ロー・プロファイル)は、優れたシグナル・インテグリティと垂直分解能で波形の細部まで正確に取込むことができます。

5シリーズMSOロー・プロファイルは、全チャンネルで最高6.25GS/sのサンプル・レートを備え、5倍以上のオーバサンプリングにより、優れたノイズ性能と高分解能を実現しています。

オプションの500Mポイントのレコード長は、最高サンプル・レート(6.25GS/s)で80msのアクイジションが可能なため、正確な測定に必要な高分解能を維持しながら、長時間の取込みを行うことができます。

業界トップクラスの垂直分解能

5シリーズMSOロー・プロファイルは、大きな振幅の信号を取り込みながら、信号の細部まで観察しなければならない場合でも、不要なノイズの影響を最小限に抑えながら、目的の信号を確実に取り込める性能を備えています。5シリーズMSOロー・プロファイルの中心となる技術は、12ビットのADコンバータ(ADC)であり、従来の8ビットADCの16倍という優れた垂直軸分解能を実現しています。

新しいハイレゾ・モードでは、選択されたサンプル・レートに基づいて、ハードウェア・ベースの独自の有限インパルス応答(FIR)フィルタが適用されます。FIRフィルタは、そのサンプル・レートで利用可能な最高帯域幅を維持しながら、エイリアシングを抑制し、選択したサンプル・レートに対する使用可能帯域幅を上回る雑音をオシロスコープの増幅器やADCから除去します。

MSO58LP JP JP 48Z 61275 16

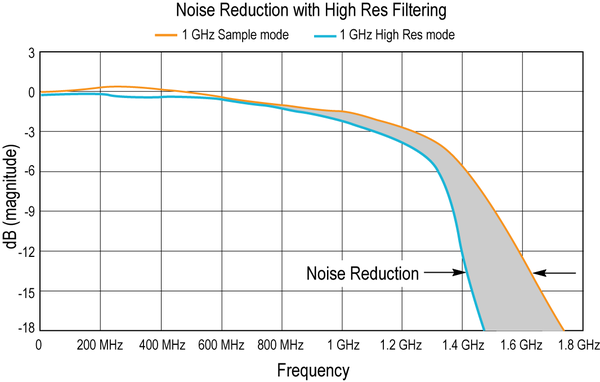

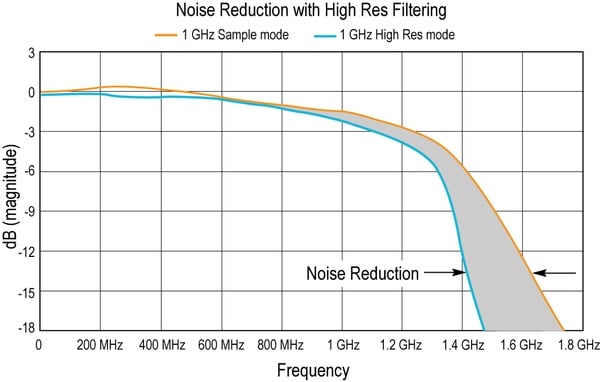

ハイレゾ・モードを有効にし、ハイレゾ・フィルタを使用してノイズを抑えた1GHzの周波数プロット例

ハイレゾ・モードでは、常に最低でも12ビットの垂直分解能が確保され、125MS/s以下のサンプル・レートでは垂直分解能は16ビットにまで拡張されます。次の表は、ハイレゾ・モードにおけるサンプル・レートごとの垂直分解能のビット数を示しています。

サンプル・レート垂直分解能(ビット数)
6.25 GS/s 38
3.125GS/s12
1.25GS/s13
625MS/s14
312.5MS/s15
125MS/s以下16

8ビットADCを装備した従来のオシロスコープの場合、選択した周波数帯域や垂直軸スケールにより多少の差はありますが、有効ビット数(ENOB)は4~6程度です。5シリーズMSOロー・プロファイルは12ビットADCに加えて、低ノイズ・フロントエンド・アンプも装備し、7~9ビットのENOBを実現しているため、大きな振幅の信号でも細部まで詳細に解析できます。

次の表は、5 シリーズ MSO ロー・プロファイルの ENOB 値 (代表値) を示しています (ハイレゾ・モード、50 Ω、10 MHz の入力、フル・スクリーンの 90% で測定した場合)。

周波数帯域ENOB
1GHz7.6
500MHz7.9
350MHz8.2
250MHz8.1
20MHz8.9

Spectrum View

多くの場合、周波数領域で1つまたは複数の信号を表示することで、問題のデバッグが容易になります。こうしたニーズに対応するために、従来からオシロスコープには演算ベースのFFT機能が内蔵されていました。ただし、FFTはアナログの時間領域表示と同じアクイジション・システムによって実現されているため、きわめて使い勝手が悪いと言わざるを得ません。アナログ表示に合わせて取込み設定を最適化すると、目的の周波数ドメイン表示が得られません。期待通りの周波数領域表示が得られると、今度はアナログ表示に問題が生じます。演算ベースのFFTでは、両方の領域の表示を最適化することは事実上不可能です。

Spectrum Viewはこうした問題をすべて解決します。当社独自の特許技術により、それぞれのFlexChannelにデシメータ(時間領域)とデジタル・ダウンコンバータを配しています。2つの異なる取込み経路を使用することで、入力信号を時間領域表示と周波数領域表示の両方で同時に観測できます。それぞれの領域は、独立した取込み設定が可能です。それぞれのドメインには独立した取込み設定を使用できます。他社製品ではさまざまな種類の「スペクトラム解析」パッケージが提供されており使いやすさを謳っていますが、そうした製品にはすべて前述した通りの制限が見られます。本当に使いやすく、両方の領域で同時に最適な表示が得られる優れた機能を備えているのは、当社のSpectrum Viewだけです。

MSO58LP JP JP 48Z 61275 16
中心周波数、スパン、分解能帯域幅(RBW)などを制御できる直感的なスペクトラム・アナライザ設定。時間領域の設定から独立しており、周波数領域解析を簡単にセットアップできる。スペクトラム表示はそれぞれのFlexChannelアナログ入力で利用できるため、複数チャンネルのミックスド・ドメイン解析が可能

TekVPIプローブ・インタフェース

TekVPI®プローブ・インタフェースは、プローブの使い勝手が格段に向上しています。安全性と信頼性に優れた接続が可能なだけでなく、TekVPIプローブのプローブ補正ボックス上には、多くのステータス・インジケータ、操作ボタンおよびプローブ・メニュー・ボタンが装備されています。TekVPIインタフェースは、外部電源の必要なしに電流プローブを直接接続することができます。さらにTekVPIプローブは、USBまたはLAN経由でリモート制御できますので、自動試験装置においても汎用性の高いソリューションが可能になります。5シリーズMSOロー・プロファイルの前面パネル・コネクタは、最高80Wの電力給電が可能で、接続されたすべてのTekVPIプローブに十分な電力を供給できるため、プローブ専用の電源を追加する必要がありません。

TekVPI プローブ・インタフェースに対応しているため、広帯域/低減衰バージョンのTPPシリーズ受動電圧プローブ(オプション)を使用できます。TPPシリーズは、広いダイナミック・レンジ、豊富なプロービング・オプション、堅牢な機械設計などの汎用プローブの特長と、アクティブ・プローブの優れた性能を併せ持っています。オプションのTPP1000型プローブを使用すれば、1GHzの周波数帯域で信号の高周波成分も観測できます。また、容量負荷がわずか3.9pFと優れており、回路に及ぼす影響が最小に抑えられます。低減衰(2:1)のTPP0502型は500MHzの周波数帯域に対応しており、低電圧の測定に適しています。

MSO58LP JP JP 48Z 61275 16

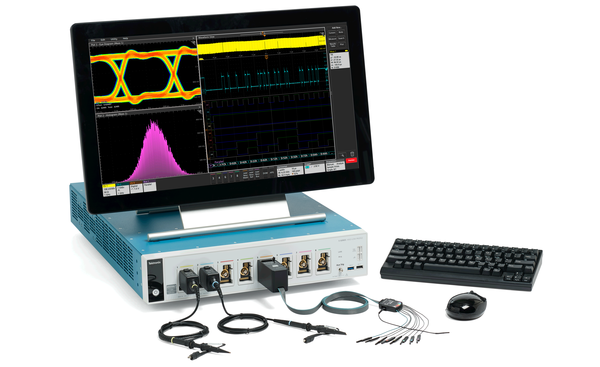

ラボ環境に最適なTekVPIプローブとタッチスクリーン対応モニタを装備したMSO58LP型

豊富な機能であらゆるニーズに対応

リモート操作による効率的な自動測定

機器用の各種ドライバ (IVI-COM4、IVI-C5、および LabVIEW4) を無償で利用できるため、LAN または外部 PC の USBTMC 接続を使用して、オシロスコープを簡単に接続できます。オシロスコープの設定や操作をプログラムできるコマンド一式が用意されており、離れた場所からでも簡単に自動テストが行えます。

次世代のテスト・ラックの構築

テスト・ラックの更新、データの表示、ダウンロード、解析を行う最新の方法をお探しですか?コードを書き換えずに古いハードウェアを交換したいとお考えですか?

テクトロニクスは、テスト・ラックの設計は時間を要するものであり、数多くの犠牲を伴うことを理解しています。テクトロニクスはお客様の声をよく聞き、データにアクセスしたり古いハードウェアを交換したりするための柔軟な方法をもたらすために、豊富なツールを提供する新たな道を開拓しています。LabVIEW、Python、または別のインタフェースを使用してテスト・ラックを自動化する場合は、数多くのドライバやサポート・リソースをご利用いただけます。

リモート・コンピュータで波形を簡単に表示する方法が必要な場合もあります。その場合も問題ありません。テクトロニクスは、ブラウザ (E*Scope) から機器をコントロールしたり、クラウド (TekCloud) にデータを保存したり、PC (TekScope) にデータをストリーミングしたりする新しい方法を設計するソフトウェア・チームを擁しています。最新ツールをお手元にお届けします。

キーボード、マウス、モニタ、KVM スイッチをよく知るユーザは、常に手元にあるように操作を続けることができます!

MSO58LP JP JP 48Z 61275 16

自動試験装置(ATE)システムを迅速かつスムーズにアップグレード

自動化されたテスト・システムと密接に関わる仕事に従事している方なら、新しいモデルやプラットフォームへの移行に伴う苦労をよくご存じのはずです。新しい製品に対応するために、既存のコードベースを修正するのは、法外なコストがかかる場合があり、移行作業も複雑になります。そんな方に最適なソリューションをお届けします。

すべてのシリーズMSOには、プログラム・インタフェース(PI)トランスレータが搭載されています。有効にすると、PIトランスレータは、テスト・アプリケーションとオシロスコープの間の中間層として機能します。これは、一般的なDPO/MSO5000BシリーズおよびDPO7000Cシリーズ・プラットフォームのレガシ・コマンドのサブセットを認識し、即座にシリーズMSOのサポートされているコマンドに変換します。トランスレータのインタフェースは、きわめて可読性に優れているため、どなたでも簡単に拡張することができます。動作をカスタマイズすることで、新しいオシロスコープに移行する際に必要な労力を最小限に抑えられます。

MSO58LP JP JP 48Z 61275 16

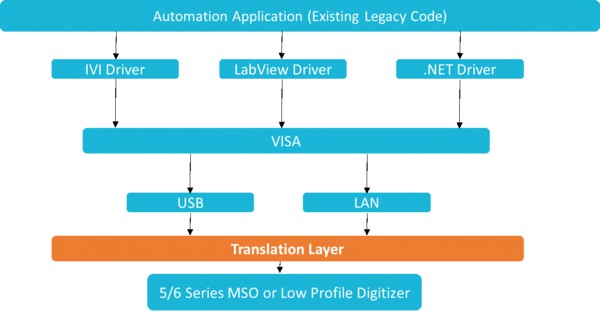

オートメーション・ソフトウェアやテクトロニクス製品での PI トランスレータの動作

夢のようなまったく新しい方法でデータにアクセス

TekDrive を使用すると、接続されているデバイスのあらゆる種類のファイルをアップロード、保存、整理、検索、ダウンロード、および共有できます。TekDrive は、シームレスなファイルの共有や呼び出しを実現するために、5 シリーズ・ロー・プロファイル機器にネイティブに統合されており、USB メモリは不要です。スムーズなインタラクティブ波形ビューアを使用して、ブラウザで直接、 .wfm, .isf, .tss, and .csv などの標準ファイルの分析や確認を行います。TekDrive は、統合、自動化、セキュリティ強化を目的として設計されています。 http://www.tekcloud.com/tekdrive

MSO58LP JP JP 48Z 61275 16
テスト・ラックにおけるロー・プロファイルでのプログラミングが、これまでになく簡単に

MSO58LP JP JP 48Z 61275 16

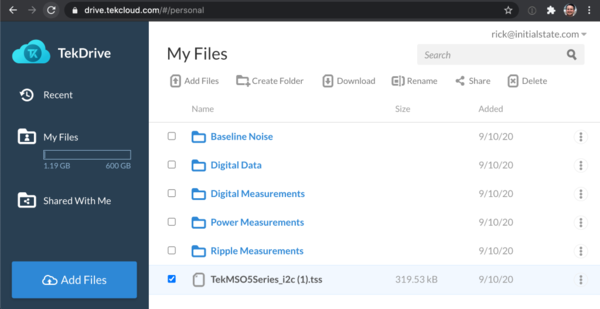

TekDrive コラボレーション・ワークスペース - 5 シリーズ・ロー・プロファイルからファイルを直接保存し、チーム全体で共有

数々の受賞に輝くオシロスコープの解析機能をPCで利用できます。いつでもどこでも波形を解析できます。ベーシック・ライセンスでは、オシロスコープにリモート・アクセスしながら、波形の表示/解析、各種測定、および最も一般的なシリアル・バスのデコードを行うことができますアドバンスド・ライセンス・オプションでは、マルチスコープ解析、より多くのシリアル・バス・デコード・オプション、ジッタ解析、および電力測定などの機能が追加されます。TekScope Multi-Scope を使用すると、接続して最大 4 つの機器 (最大 16~32 チャネル) のデータをダウンロードし、簡単に表示したり機器をまたいで分析したりできます。

MSO58LP JP JP 48Z 61275 16
PC で動作する TekScope のマルチスコープで解析されている、2 つの MSO58LP 型機器

e*Scope は、使いやすい表示機能を提供し、ネットワーク経由で通常と同じようにモニタやキーボードを使用して 5 シリーズ・ロー・プロファイル機器を制御できるようにします。ブラウザに機器の IP アドレスを入力するだけで、LXI のランディング・ページが表示されます。そこから機器のコントロールを選択して、e*Scope にアクセスします。ドライバは不要です。すべてブラウザに内蔵されているため、機器の制御が可能です。高速で応答性に優れており、1 台または複数台の機器の状況を制御または視覚化するのに最適です。

MSO58LP JP JP 48Z 61275 16

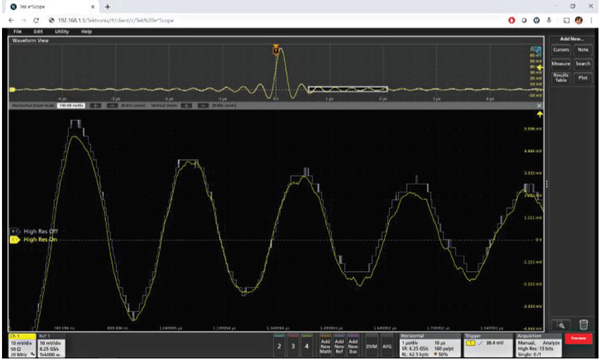

Chrome、Firefox、Edge などのブラウザで e*Scope を使用することで、ライブ・ブラウザ・コントロールが可能
MSO58LP JP JP 48Z 61275 16

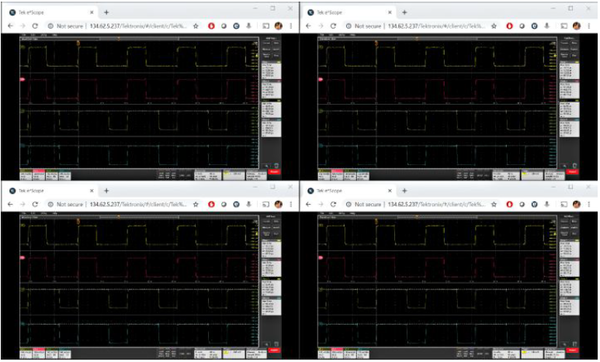

ライブ・データを表示するために、複数の e* Scope ブラウザ・タブをモニタに並べて配置

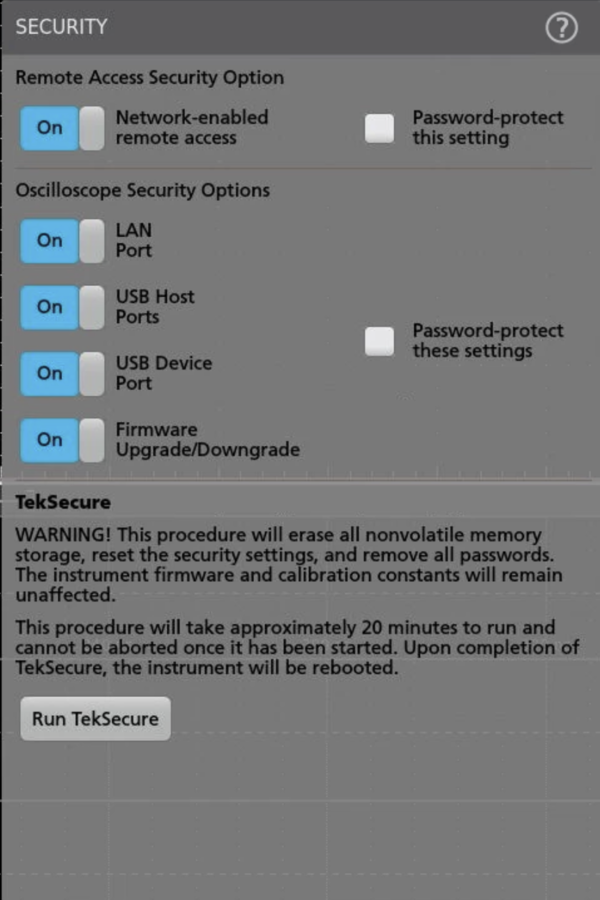

セキュリティ強化オプション

セキュリティ強化オプションである5-SECを使用することで、計測器のすべてのUSB通信ポートおよびファームウェア・アップグレードに、パスワードによる保護の有効/無効を設定できます。さらに、Opt. 5-SEC は、すべての設定/波形データをクリアする機能も備えており、高度なセキュリティ・レベルを実現できます。そのため、セキュリティが保護されたエリアの外部にも、安心して機器を持ち出すことができます。

データを恒久的に保存しておくには、外部フラッシュ・メモリを使用するか、作業環境のセキュリティに関する取り決めに従って、プログラムを使用してUSBTMCポートに転送します。

ユーザ定義フィルタリング (オプション)

広い意味では、信号を処理するシステムはすべてフィルタと考えることができます。たとえば、オシロスコープのチャンネルは、3 dB ダウンのポイントがその帯域幅と呼ばれるローパス・フィルタとして動作します。任意の形状の波形の場合、いくつかの基本規則、前提条件、および制限の中で、定義された形状に変換できるフィルタを設計できます。

デジタル・フィルタには、アナログ・フィルタに勝るいくつかの大きな利点があります。たとえば、アナログ・フィルタ回路コンポーネントの許容値は高すぎるため、高次フィルタの実装が困難であり、不可能な場合すらあります。高次フィルタは、デジタル・フィルタとして簡単に実装できます。デジタル・フィルタは、無限インパルス応答 (IIR) または有限インパルス応答 (FIR) として実装できます。IIR または FIR フィルタの選択は、設計要件や用途に基づきます。

MSO58LPは、MATH 任意関数により、指定されたフィルタを演算波形に適用することができます。Opt. 5-UDFLT は、この機能を深いレベルに掘り下げ、MATH 任意基本関数以上のものを提供します。また、標準フィルタに対応し、用途中心のフィルタ設計に利用することができます。

MSO58LP JP JP 48Z 61275 16
フィルタは、[MATH (演算)] ダイアログから作成できます。フィルタを編集すると、後で使用または変更するために簡単に適用、保存、および呼び出しができるようになります。

MSO58LPでサポートされているフィルタ・タイプは次のとおりです。

  • ローパス
  • ハイ・パス
  • バンド・パス
  • バンド・ストップ
  • オール・パス
  • ヒルベルト
  • 微分器
  • カスタム

MSO58LPでサポートされているフィルタ応答のタイプは次のとおりです。

  • バターワース
  • チェビシェフ I
  • チェビシェフ II
  • 楕円
  • ガウシアン
  • ベッセル-トムソン
フィルタ応答制御は、オール・パス、ヒルベルト、または微分器を除くすべてのフィルタ・タイプで使用できます。

MSO58LP JP JP 48Z 61275 16

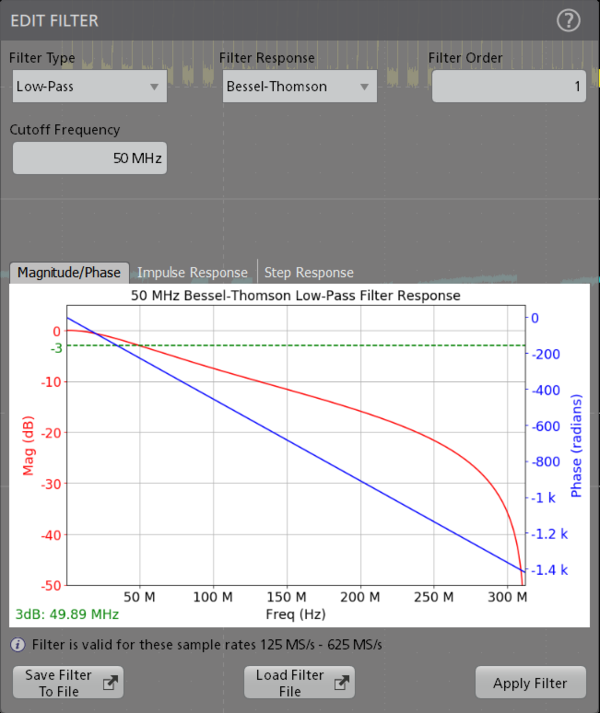

フィルタ・タイプ、フィルタ応答、カットオフ周波数、フィルタ次数、および振幅/位相のグラフ表示、インパルス応答、ステップ応答の選択を表示するフィルタ作成ダイアログ

フィルタ設計は、編集が完了すると保存、呼び出し、適用が可能になります。

研究開発から製造試験までさまざまな現場に対応可能

5シリーズMSOロー・プロファイルは、5シリーズMSOと同等の機能を備えています。つまり、製品開発期間中は、鮮明な15.6型ディスプレイと高度な解析機能を備えたベンチトップ5シリーズMSOを使用し、製品を製造段階に移行する準備が整ったら、研究開発段階で開発した同じソフトウェアやルーチンを製造試験でも活用できるため、時間やラック・スペースを節約できます。

MSO58LP JP JP 48Z 61275 16

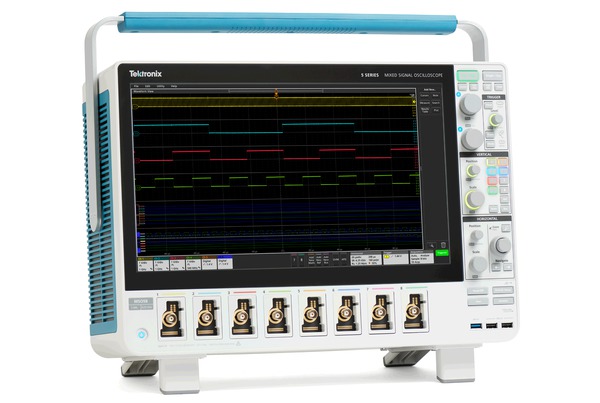

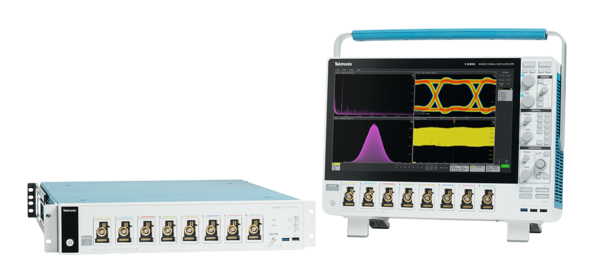

研究開発段階で5シリーズMSOベンチトップを使用すれば、ロー・プロファイル・バージョンを導入することで、製造試験にも円滑に移行できる

ロー・プロファイル・ファミリ

6 シリーズ・ロー・プロファイル・デジタイザは、同じ 2U サイズでありながら、従来の倍の数の TEK049 ASICS を搭載することで、5 シリーズ MSO ロー・プロファイルの性能を拡張しています。すべてのチャンネルで 25 GS/s、最高 8 GHz という優れた性能を達成しました。ロー・プロファイルでは、同じラック・スペースでもはるかに多くのチャンネルと高い性能を活用できます。

6 シリーズ・ロー・プロファイル・デジタイザの詳細については、データシートを参照してください https://www.tek.com/high-speed-digitizer/

MSO58LP JP JP 48Z 61275 16
2台の6シリーズ・ロー・プロファイル・デジタイザ(左側)と2台の5シリーズMSOロー・プロファイル・オシロスコープ(右側)

比較表6シリーズ・ロー・プロファイル・デジタイザ5 シリーズ MSO ロー・プロファイル・デジタイザ
サンプル・レート25GS/s6.25GS/s
アナログ帯域最高8 GHz1GHz
RF(DDC)スパンの周波数帯域2GHz500MHz
ENOB(1GHz)8.2ビット7.6ビット
準拠するLXIのバージョン1.5-
ラック寸法2U2U

5シリーズMSOロー・プロファイル:クラス最高のチャンネル密度と優れた性能

MSO58LP JP JP 48Z 61275 16

仕様

すべての仕様は、特に断りのないかぎり保証値であり、すべての機種に適用されます。

モデル概要

オシロスコープ
MSO58LP型, MSO58LPGSA型
FlexChannel 入力数8
最大アナログ・チャンネル数8
最大デジタル・チャンネル数(オプションのロジック・プローブを使用)64
周波数帯域(立上り時間の計算値)1GHz(400ps)
DCゲイン確度

50Ω:±1.0%、(1 mV/div 未満では ±2.0%)、フル・スケールの ±0.5%、(1 mV/div および 500 μV/div の設定では、フル・スケールの ±1.0%)

1 MΩ: ±1.0%、(1 mV/div 未満では ±2.0%)、フル・スケールの ±0.5%、(1 mV/div および 500 μV/div の設定では、フル・スケールの ±1.0%)

ADC分解能12ビット
垂直分解能

8ビット@6.25GS/s

12ビット@3.125GS/s

13ビット@1.25GS/s(ハイレゾ)

14ビット@625MS/s(ハイレゾ)

15ビット@312.5MS/s(ハイレゾ)

16ビット@125MS/s以下(ハイレゾ)

サンプル・レート6.25GS/s(全アナログ/デジタル・チャンネル、分解能:160ps)
レコード長(ポイント)500Mポイント(全アナログ/デジタル・チャンネル)
波形取込みレート500,000波形/秒以上
任意波形/ファンクション・ジェネレータ(オプション)13種類の定義済み波形タイプ、最高50MHz出力
DVM4桁のDVM(Webからの製品登録で無償)
トリガ周波数カウンタ8桁の周波数カウンタ(Webからの製品登録で無償)

垂直軸システム-アナログ部

帯域の選択
20MHz、250MHz、1GHz
入力カップリング
DC、AC
入力インピーダンス
50Ω±1%

1 MΩ ± 1% (13.0 pF ± 1.5 pF)

入力感度
1MΩ
500µV/div~10V/div(1-2-5シーケンス)
50 Ω
500µV/div ~1V/div(1-2-5シーケンス)
注:機器の周波数帯域設定により異なりますが、500 μV/div は 1 mV/div をデジタル・ズームで 2 倍に拡大したものか、
最大入力電圧

50Ω:5VRMS、ピーク電圧≦±20V(DF≦6.25%)

1 MΩ:300 VRMS、CAT II ()

4.5MHz~45MHzでは20dB/decadeの割合で低下(1MΩ)

45MHz~450MHzでは14dB/decadeの割合で低下、450MHz以上では5.5VRMS

有効ビット数(ENOB)、代表値
1GHzの機種、ハイレゾ・モード、50Ω、10MHz入力、90%フル・スケール
周波数帯域ENOB
1GHz7.6
500MHz7.9
350MHz8.2
250MHz8.1
20MHz8.9
ランダム・ノイズ(RMS、代表値)
1GHz、ハイレゾ・モード(RMS)
1GHz50 Ω1MΩ
V/div1GHz500MHz350MHz250MHz20MHz500MHz350MHz250MHz20MHz
1 mV/div 6254 μV198 μV141 μV118 μV70.0 μV189 μV143 μV118 μV64.8 μV
2mV/div255 μV198 μV143 μV121 μV70.4 μV194 μV145 μV121 μV66.0 μV
5mV/div262 μV202 μV150 μV133 μV72.8 μV196 μV152 μV130 μV69.6 μV
10mV/div283 μV218 μV169 μV158 μV79.8 μV212 μV167 μV154 μV78.2 μV
20mV/div357 μV273 μV222 μV223 μV102 μV269 μV214 μV223 μV104 μV
50mV/div677 μV516 μV436 μV460 μV196 μV490 μV410 μV480 μV207 μV
100mV/div1.61mV1.23mV1.02mV1.04mV464 μV1.16mV964 μV1.05mV475 μV
1V/div13.0mV9.88mV8.41mV8.94mV3.77mV13.6mV10.6mV11.1mV5.47mV

DCゲイン確度
✓50 Ω

±2.0% 7(2 mV/div では ±2.0%、1 mV/div では ±4%、代表値)

フル・スケールの ±1.0%8 (2 mV/div ではフル・スケールの ±1.0%、1 mV/div では ±2%、代表値)

ポジション・レンジ
±5div
オフセット・レンジ(最大)
入力信号は、50Ω入力パスの最大入力電圧を超えることはできません。
V/div設定最大オフセット・レンジ、50Ω入力
1mV/div~99mV/div±1V
100mV/div~1V/div±10V
チャンネル間クロストーク(代表値)
200:1以上(定格周波数まで。V/div設定が等しい任意の2つのチャンネル)
DCバランス

0.1div、オシロスコープの入力インピーダンス:DC~50Ω(BNC、50Ω終端)

0.2 div (1 mV/div)、オシロスコープの入力インピーダンス: DC~50 Ω (BNC、50 Ω終端)

0.4div(500μV/div)、オシロスコープの入力インピーダンス:DC~50Ω(BNC、50Ω終端)

0.2div、オシロスコープの入力インピーダンス:DC~1MΩ(BNC、50Ω終端)

0.4div(500µV/div)、オシロスコープの入力インピーダンス:DC~1MΩ(BNC、50Ω終端)

垂直軸システム - デジタル部

チャンネル数
接続されたTLP058型1本あたり8つのデジタル入力(D7-D0)(アナログ・チャンネルは使用不可)
垂直分解能
1ビット
最大入力トグル・レート
500MHz
最小検出パルス幅(代表値)

300ps

しきい値
デジタル・チャンネルごとに1つのスレッショルド
スレッショルド・レンジ
±40V
スレッショルド分解能
10mV
スレッショルド確度

±(100mV+校正後のスレッショルド値設定の3%)

入力ヒステリシス(代表値)
100mV(プローブ・チップ)
入力ダイナミック・レンジ(代表値)
30Vpp(Fin≦200MHz)、10Vpp(Fin>200MHz)
絶対最大入力電圧(代表値)

±42Vpeak

最小電圧スイング(代表値)

400mVp-p

入力インピーダンス(代表値)
100kΩ
プローブ負荷(代表値)
2pF

水平軸システム

時間軸レンジ
200 ps/div ~1,000 s/div
サンプル・レート・レンジ

1.5625S/s~6.25GS/s(リアルタイム)

12.5GS/s~500GS/s(補間)

レコード長の範囲
標準
1Kポイント~125Mポイント(サンプル・インクリメント:1)
Opt. 5-RL-250M
250Mポイント
Opt. 5-RL-500M
500Mポイント
アパーチャ・タイム

≤ 0.450 ps + (1 x 10-11 x 測定期間)RMS、測定期間が 100 ms 以下の測定

時間軸確度

1ms以上の任意の時間間隔で±2.5 × 10-6

内容仕様
ファクトリ・トレランス±5.0 x10-7

校正時、周囲温度23℃ 、1ms以上のタイム・インターバルにおいて

温度安定度±5.0 x10-7

動作温度でテスト

エージング±1.5 x 10-6

1年を超えると、25℃における周波数許容偏差が変化

デルタ時間測定確度(公称値)

MSO58LP JP JP 48Z 61275 16

(ガウス・フィルタ応答から生じるエッジ形状を仮定)

特定の機器の設定および入力信号に対するデルタ時間測定確度(DTA)を計算するための公式は、次のとおりです(ナイキスト周波数を超える信号成分は無視できるものとします)。

SR 1 = 測定の第1ポイント近辺のスルー・レート(最初のエッジ)

SR 2 = 測定の第2ポイント近辺のスルー・レート(2番目のエッジ)

N = 入力換算ノイズ・リミット(保証値、(VRMS

TBA = タイムベース確度または基準周波数誤差

t p = デルタ時間測定期間(秒)

最高サンプル・レートでの最長記録時間

20ms(標準)または80ms(オプション)

遅延時間範囲
-10 div~5,000 s
デスキュー・レンジ

-125ns~+125ns(分解能:40ps)

アナログ・チャンネル間の遅延時間、全帯域、代表値

100ps以下(2つのチャンネルの入力インピーダンスが50Ωに設定されており、同一のV/divまたは10mV/div以上でDCカップリングされている場合)

遅延、FlexChannel 間 (アナログとデジタル、代表値)
1 ns 未満 ns (TLP058 型およびオシロスコープの周波数帯域に合った受動プローブを使用する場合。帯域制限が適用されていない状態)
遅延、2つのデジタルFlexChannel間、代表値
320 ps
遅延、デジタルFlexChannelの2つのビット間、代表値
200ps

トリガ・システム

トリガ・モード
オート、ノーマル、シングル
トリガ・カップリング

DC、HF除去(50KHz以上で減衰)、LF除去(50KHz未満で減衰)、ノイズ除去(感度が低下)

トリガ・ホールドオフ範囲
0ns~ 10s
エッジタイプ・トリガ感度(DCカップリング、代表値)
経路範囲仕様
1MΩ経路(全機種)0.5mV/div~0.99mV/div4.5div(DC~機器の周波数帯域)
1mV/div以上5mVまたは0.7divの大きい方(DC~500MHzまたは機器の最高周波数帯域)、6mVまたは0.8divの大きい方(500MHz~機器の最高周波数帯域)
50Ω経路5.6mVまたは0.7divの大きい方(DC~500MHzまたは機器の最高周波数帯域)、7mVまたは0.8divの大きい方(500MHz~機器の最高周波数帯域)
電源ライン固定
外部トリガ入力200mVPP、DC~250MHz
トリガ・ジッタ(代表値)

5psRMS以下 (サンプル・モード、エッジ・タイプ・トリガ)

7psRMS以下 (エッジタイプ・トリガ、FastAcqモード)

40psRMS以下(エッジタイプ以外のトリガ・モード)

40 psRMS以下 (外部トリガ入力、サンプル・アクイジション・モード、エッジ・トリガ) (MSO58LP のみ)

200 psRMS以下 (外部トリガ入力、サンプル・アクイジション・モード、エッジ・トリガ) (MSO58LP のみ)

220 psRMS以下 (外部トリガ入力、FastAcq アクイジション・モード、エッジ・トリガ) (MSO58LP のみ)

機器間のAUX Inトリガのスキュー(代表値)

スキューが150psの機器の場合、ジッタはそれぞれの機器で±100ps、機器間の全体のスキューで350ps以下(個々のチャンネルを手動でデスキューした場合、機器のスキューの合計が異なる機器チャンネル間で200psに達する可能性がある)

正弦波入力電圧が 500 mV 以上ではスキューが改善

トリガ・レベル・レンジ
ソース範囲
任意のチャンネル±5div(画面中央から)
外部入力トリガ±5V
電源ラインライン電圧の約50%に固定

この仕様はロジックおよびパルスのスレッショルドに適用されます。

トリガ周波数カウンタ
8桁(Webからの製品登録で無償)
トリガ・タイプ
エッジ:
任意のチャンネルの立上り、立下り、またはその両方。カップリング:DC、AC、ノイズ除去、HF除去、LF除去
パルス幅:

正のパルスまたは負のパルスでトリガ。イベントは、時間または他チャンネルの論理状態で設定可能

タイムアウト:
指定した時間にわたって、イベントがハイ、ロー、いずれかのままである場合にトリガ。イベントは、他チャンネルの論理状態で設定可能
ラント:
2つのスレッショルド・レベルのうち、1つ目のスレッショルドを横切り、2つ目のスレッショルドを横切ることなく、再び1つ目のスレッショルド・レベルを横切る場合にトリガ。イベントは、時間または他チャンネルの論理状態で設定可能
ウィンドウ:
ユーザが調整可能な2つのスレッショルドと時間軸によって定義されたウィンドウに、信号が出入りするか、または範囲内/範囲外にとどまるイベントにトリガ。イベントは、時間または他チャンネルの論理状態で設定可能
ロジック:
ロジック・パターンが真または偽になるか、クロック・エッジが発生するタイミングでトリガ。すべてのアナログ、デジタルの入力チャンネルのパターン(AND、OR、NAND、NOR)は、High、LowまたはDon't Careとして定義。真になるロジック・パターンは時間クオリファイされる
セットアップ&ホールド:
任意のチャンネルで、クロックとデータの間にセットアップ時間とホールド時間の違反がある場合にトリガ
立上り/立下り時間:
指定したパルス・エッジ・レートよりも速いまたは遅い場合にトリガ。スロープは正、負またはいずれかが選択可能。イベントは、他チャンネルの論理状態で設定可能
ビデオ (Opt. 5-VID):
NTSC、PAL、およびSECAMビデオ信号の全ライン、奇数ライン、偶数ライン、または全フィールドでトリガ
シーケンス:
AトリガがCイベントでリセットされた後のBイベントの回数、またはイベント数でトリガ。一般に、AおよびBトリガ・イベントには、任意のトリガ・タイプを設定できるが、AイベントまたはBイベントのどちらかがセットアップ/ホールドに設定されていて、もう片方のイベントをエッジに設定する必要がある場合には、ロジック・クオリフィケーションはサポートされない。EthernetおよびハイスピードUSB(480Mbps)もサポートされない
ビジュアル・トリガ
標準トリガの機能を拡張し、すべての波形取込をスキャンし、ディスプレイに表示されるエリア(図形形状)と比較する。無制限の数のエリアを定義することができ、それぞれのエリアにクオリファイア(In、Out、Don't Care)を使用できる。ビジュアル・トリガの任意のエリアの組み合わせを使用して論理式を定義できるため、アクイジション・メモリに格納されるイベントを詳細にクオリファイできる。長方形、三角形、台形、六角形、ユーザ定義などの形状で定義可能
パラレル・バス:
パラレル・バスのデータ値でトリガ。パラレル・バスは1~ 64 ビット (デジタル・チャンネルおよびアナログ・チャンネルから)。バイナリまたはHexをサポート
I2Cバス(Opt. 5-SREMBD):
10MbpsまでのI2Cバスのスタート、リピーテッド・スタート、ストップ、ミッシング・アクノレッジ、アドレス(7または10ビット)、データ、またはアドレスとデータでトリガ
I3C バス (Opt. 5-SRI3C)
10 Mb/s までの I3C バスのスタート、リピーテッド・スタート、ストップ、アドレス、データ、I3C SDR ダイレクト、I3C SDR ブロードキャスト、ACK なし、T ビット・エラー、ブロードキャスト・アドレス・エラー、ホットジョイン、HDR 再開、HDR 終了でトリガ
SPIバス(Opt. 5-SREMBD):
20Mbps以下のSPIバスのSS(Slave Select)、アイドル時間、またはデータ(1~16ワード)でトリガ
RS-232/422/485/UARTバス(Opt. 5-SRCOMP):
スタート・ビット、パケットの末尾、データ、およびパリティ・エラーでトリガ(15Mbpsまで)
CANバス(Opt. 5-SRAUTO):
1MbpsまでのCANバスのフレームの開始、フレーム・タイプ(データ、リモート、エラー、オーバロード)、識別子、データ、識別子とデータ、フレームの最後、ミッシング・アクノレッジ、ビット・スタッフィング・エラーにトリガ
CAN FDバス(Opt. 5-SRAUTO):
16MbpsまでのCAN FDバスのフレームの開始、フレームの種類(データ、リモート、エラー、またはオーバロード)、識別子(標準または拡張)、データ(1~8バイト)、識別子とデータ、フレームの終了、エラー(Ackなし、ビット・スタッフ・エラー 、FDフォーム・エラー、またはすべてのエラー)
LINバス(Opt. 5-SRAUTO):
1MbpsまでのLINバスの同期、識別子、データ、IDとデータ、ウェイクアップ・フレーム、スリープ・フレーム、エラーにトリガ
FlexRayバス(Opt. 5-SRAUTO):
10Mbps までの FlexRayバスのフレームの開始、インジケータ・ビット(ノーマル、ペイロード、ヌル、同期、スタートアップ)、フレームID,サイクル・カウント、ヘッダ・フィールド(インジケータ・ビット、識別子、ペイロード長、ヘッダCRC、サイクル・カウント)、識別子、データ、識別子とデータ、フレームの終了、エラーにトリガ
SENTバス(Opt. 5-SRAUTOSEN):
パケットの開始、高速チャンネルのステータスとデータ、低速チャンネルのメッセージIDとデータ、CRCエラーにトリガ
SPMIバス(Opt. 5-SRPM):
シーケンスの開始、リセット、スリープ、シャットダウン、ウェイクアップ、マスタ・リード、マスタ・ライト、レジスタ・リード、レジスタ・ライト、拡張レジスタ・リード、拡張レジスタ・ライト、拡張レジスタ・リード・ロング、拡張レジスタ・ライト・ロング、デバイス・ディスクリプタ・ブロック・マスタ・リード、デバイス・ディスクリプタ・ブロック・スレーブ・リード、レジスタ0ライト、バス所有権の転送、パリティ・エラーにトリガ
USB 2.0 LS/FS/HSバス(Opt. 5-SRUSB2):
480MbpsまでのUSBバスのシンク、リセット、サスペンド、レジューム、パケットの終了、トークン(アドレス)パケット、データ・パケット、ハンドシェイク・パケット、スペシャル・パケット、エラーにトリガ
Ethernetバス(Opt. 5-SRENET):
10BASE-Tおよび100BASE-TXバスのスタート・フレーム、MACアドレス、MAC Qタグ、MAC長/タイプ、MACデータ、IPヘッダ、TCPヘッダ、TCP/IPv4データ、パケットの終了、FCS(CRC)エラーでトリガ
オーディオ(I2S、LJ、RJ、TDM)バス(Opt. 5-SRAUDIO):
ワード・セレクト、フレーム・シンク、またはデータにトリガ。I2S/LJ/RJの最高データ・レートは12.5Mbps。TDMの最大データ・レートは25Mbps
MIL-STD-1553バス(Opt. 5-SRAERO):
MIL-STD-1553バス上のシンク、コマンド(送受信ビット、パリティ、サブアドレス/モード、ワード/モード・カウント、RTアドレス)、ステータス(パリティ、メッセージ・エラー、インストゥルメンテーション、サービス・リクエスト、ブロードキャスト・コマンド・レシーブ、ビジー、サブシステム・フラグ、ダイナミック・バス・コントロール・アクセプタンス(DBCA)、ターミナル・フラグ)、データ、時間(RT/IMG)、およびエラー(パリティ・エラー、シンク・エラー、マンチェスター・エラー、非連続データ)にトリガ
ARINC 429バス(Opt. 5-SRAERO):
1MbpsまでのARINC 429バスのワードの開始、ラベル、データ、ラベルとデータ、ワードの終了、およびエラー(任意のエラー、パリティ・エラー、ワード・エラー、ギャップ・エラー)にトリガ
RF 振幅対時間および RF 周波数対時間 (Opt. 5-SV-RFVT):
エッジ、パルス幅、タイムアウト・イベントでトリガ

アクイジション・システム

サンプル
サンプル値の取込み
ピーク検出
すべての掃引速度において、640psまでのグリッチを取込み可能
アベレージング
2~10,240波形
最大平均速度 = 180 波形/秒
高速なハードウェア平均化

短時間で多数の平均値を取得するための取得モードです。高速なハードウェア平均化では収集パスを最適化して、ストレージの切り捨てエラーを減らしたり、オプションのオフセット・ディザリング手法を使用して非線形の不完全部の微調整を行ったりします。この機能は、プログラム可能なインタフェース・コマンドを通じて使用できます。

2~1,000,000波形

最大平均速度 = 32,000 波形/秒

エンベロープ
複数回の波形取込みから、最小値と最大値の包絡線を表示することでピーク値を検出
ハイレゾ

それぞれのサンプル・レートに、固有の有限インパルス応答(FIR)フィルタを適用することで、そのサンプル・レートで利用可能な最高帯域幅を維持しながら、エリアシングを防止し、オシロスコープの増幅器やADCから、選択したサンプル・レートに対する使用可能帯域幅を上回る雑音を除去します。

ハイレゾ・モードでは、常に最低でも12ビットの垂直分解能が確保され、125MS/s 以下のサンプル・レートでは垂直分解能は16ビットにまで拡張されます。

FastAcq®

FastAcqは、500,000波形/秒以上の取込みが可能で、動的に変化する信号の解析や間欠的なイベントの取込に最適(アクティブなチャンネルが1つの場合。すべてのチャンネルがアクティブな場合は100K波形/秒以上).

ロール・モード
オート・トリガ・モードでは、40ms/divより遅いタイムベース速度において、画面の右から左に波形をスクロール表示。
履歴モード
最大レコード長を使用して、多くのトリガ・アクイジションを取得したり、目的のものが表示されたときに停止したり、保存されているすべてのトリガ・アクイジションを迅速に確認したりできます。

履歴に保存できるアクイジションの数は、(最大レコード長)/(現在のレコード長設定) です。

FastFrame™アクイジション

アクイジション・メモリをセグメントに分割

最大トリガ・レートは5,000,000波形/秒以上

最小フレーム・サイズは50ポイント

最大フレーム数1,000 ポイント以上のフレーム・サイズでは、最大フレーム数はレコード長/フレーム・サイズ。

50ポイントのフレームでは、最大フレーム数は1,000,000

波形測定

カーソル・タイプ
波形、垂直バー、水平バー、垂直/水平バー、ポーラ(XY/XYZプロットのみ)
DC電圧測定確度、アベレージ・アクイジション・モード
測定の種類DC確度(V)
16以上の波形の平均±((DC ゲイン確度) x ¦読み値 - (オフセット - ポジション) ¦ + オフセット確度 + 0.1 x V/div 設定)
16回以上のアベレージ2回のデルタ電圧(同じオシロスコープ設定と環境条件で測定)±(DCゲイン確度 × ¦ 読み値 ¦+0.05div)
自動測定

36種類の自動測定項目。表示可能な測定項目の数に制限はなく、測定バッジとして個別に表示することも、または測定結果テーブルにまとめて表示することも可能

振幅測定

振幅、最大値、最小値、p-p、正のオーバシュート、負のオーバシュート、平均値、実効値、AC実効値、トップ、ベース、領域

タイミング測定

周期、周波数、UI、データ・レート、正のパルス幅、負のパルス幅、スキュー、遅延、立上り時間、立下り時間、位相、立上りスルー・レート、立下りスルー・レート、バースト幅、正のデューティ比、負のデューティ比、レベル外の時間、セットアップ時間、ホールド時間、N周期、ハイ時間、ロー時間、最小になる時間、最大になる時間

ジッタ測定(標準)
TIEおよび位相ノイズ
測定結果の統計値
平均、標準偏差、最大値、最小値、母集団統計値は、現在のアクイジション、およびすべてのアクイジションのどちらでも利用可能
リファレンス・レベル
自動測定で使用されるリファレンス・レベルは、%または単位でユーザ定義が可能リファレンス・レベルは、すべての測定にグローバルに設定することも、ソース・チャンネルまたは信号ごと、または測定ごとに個別に設定することも可能
ゲーティング
スクリーン、カーソル、ロジック、サーチ、または時間。測定を行うアクイジションの領域を指定する。ゲーティングはグローバル(グローバルに設定されたすべての測定に影響)にもローカル(測定にはすべて固有の時間ゲートを設定可能。スクリーン、カーソル、ロジック、サーチにはただ1つのローカル・ゲートのみを利用可能)にも設定可能
測定プロット
すべての標準測定で、タイム・トレンド、ヒストグラム、スペクトラム、アイ・ダイアグラム(TIE測定のみ)、位相ノイズ(位相ノイズ測定のみ)のプロットを使用可能
測定リミット
測定値に対するユーザ定義可能なリミット値によるパス/フェイル・テスト。スクリーン・イメージの保存、波形の保存、システム・リクエスト(SRQ)、アクイジションの停止など、測定値がフェイルになった際のアクションの定義
ジッタ解析(Opt. 5-DJA)で追加される機能
測定項目

ジッタ・サマリ、[email protected]、RJ- δδ、DJ- δδ、PJ、RJ、DJ、DDJ、DCD、SRJ、J2、J9、NPJ、F/2、F/4、F/8、アイの高さ、アイの高さ@BER、アイの幅、アイの幅@BER、アイ・ハイ、アイ・ロー、Qファクタ、ビット・ハイ、ビット・ロー、ビット振幅、DCコモンモード、ACコモンモード(p-p)、差動クロスオーバ、T/nT比、SSC周波数偏差、SSC変調レート

測定プロット
アイ・ダイアグラム、ジッタ・バスタブ
高速アイ・レンダリング: アイの境界を定義するユニット・インターバル (UI) を表示。周囲の UI の数もユーザ指定できるため視覚的なコンテキストが向上
完全なアイ・レンダリング: 有効なすべての UI (Unit Interval) が表示されます
測定リミット
測定値に対するユーザ定義可能なリミット値によるパス/フェイル・テスト。スクリーン・イメージの保存、波形の保存、システム・リクエスト(SRQ)、アクイジションの停止など、測定値がフェイルになった際のアクションの定義
アイ・ダイアグラム・マスク・テスト

マスクによる自動パス/フェイル・テスト

パワー解析(Opt. 5-PWR)で追加される機能
測定項目

入力解析(周波数、VRMS、IRMS、電圧/電流クレスト・ファクタ、有効電力、皮相電力、無効電力、力率、位相角、高調波、突入電流、入力容量)

振幅解析(サイクル振幅、サイクル・トップ、サイクル・ベース、サイクル最大値、サイクル最小値、サイクル・ピーク)

タイミング解析(周期、周波数、負のデューティ・サイクル、正のデューティ・サイクル、負のパルス幅、正のパルス幅)

スイッチング解析(スイッチング・ロス、dv/dt、di/dt、安全動作領域、RDSon

出力解析(電源リップル、スイッチング・リップル、効率、ターンオン時間、ターンオフ時間)

磁気解析(インダクタンス、I対Intg(V)、磁気損失、磁気プロパティ)

周波数応答解析(制御ループ応答ボード線図、電源電圧変動除去比、インピーダンス)

測定プロット
高調波バー・グラフ、スイッチング・ロス軌跡プロット、安全動作領域(SOA)
測定リミット
測定値に対するユーザ定義可能なリミット値によるパス/フェイル・テスト。スクリーン・イメージの保存、波形の保存、システム・リクエスト(SRQ)、アクイジションの停止など、測定値がフェイルになった際のアクションの定義
デジタル電源管理(Opt. 5-DPM)で追加される機能
測定項目

リップル解析(リップル)

トランジェント解析(オーバシュート、アンダシュート、ターンオンのオーバシュート、DCレール電圧

電源シーケンス解析(ターンオン、ターンオフ)

ジッタ解析(TIE、PJ、RJ、DJ、アイの高さ、アイの幅、アイ・ハイ、アイ・ロー)

デジタル電源管理ベーシック (Opt. 5-DPMBAS) で追加される機能
測定項目

リップル解析(リップル)

トランジェント解析(オーバシュート、アンダシュート)

電源シーケンス解析(ターンオン、ターンオフ)

LVDSデバッグ/解析オプション(Opt. 5-DBLVDS)で追加される機能
データ・レーン測定

汎用テスト(UI、立上り時間、立下り時間、データ幅、データ間スキュー(PN)、データ間スキュー(レーン間)、データ・ピーク・ツー・ピーク)

ジッタ・テスト(ACタイミング、クロック・データ・セットアップ時間、クロック・データ・ホールド時間、アイ・ダイアグラム(TIE)、[email protected]、DJデルタ、RJデルタ、DDJ、ディエンファシス・レベル)

クロック・レーン測定

汎用テスト(周波数、周期、デューティ・サイクル、立上り時間、立下り時間、クロック間スキュー(PN)、クロック・ピーク・ツー・ピーク

ジッタ・テスト(TIE、DJ、RJ)

SSC On(変調レート、平均周波数偏差)

波形演算

演算波形数
無制限
演算
波形および定数の加算、減算、乗算、除算
代数式
波形、スカラ、任意の変数、波形測定結果などを含めた広範な代数式を定義可能。複雑な数式を使用して、演算を重ねて実行できる。例:(Integral(CH1-Mean(CH1))× 1.414 × VAR1)
演算関数
反転、積分、微分、平方根、指数、Log 10、Log e、Abs、Ceiling、Floor、Min、Max、Degree、Radian、Sin、Cos、Tan、ASin、ACos、ATan
関係式
>、<、≧、≦、=、≠のブール値の結果
ロジック
AND、OR、NAND、NOR、XOR、EQV
フィルタ関数 (標準)
ユーザ定義フィルタのロード。フィルタ係数を含むファイルを指定。
フィルタ関数 (Opt. 5- UDFLT)
フィルタ・タイプ
ロー・パス、ハイ・パス、バンド・パス、バンド・ストップ、オール・パス、ヒルベルト、微分器、およびカスタム
フィルタ応答タイプ
バターワース、チェビシェフ I、チェビシェフ II、楕円、ガウシアン、およびベッセル-トムソン
FFT関数
スペクトラム(振幅、位相、実数および虚数)
FFT垂直軸単位

振幅:リニアおよびログ (dBm)

位相:Degree、Radian、およびグループ遅延

FFTの窓関数
ハニング、方形、ハミング、ブラックマンハリス、フラットトップ2、ガウシアン、カイザー-ベッセル、Tek指数関数

Spectrum View

中心周波数
アナログ帯域による制限あり
スパン
18.6 Hz~312.5 MHz

18.6Hz~500MHz(Opt. 5-SV-BW-1)

粗調整(1-2-5シーケンス)

RF対時間の波形
振幅対時間、周波数対時間、位相対時間(Opt. 5-SV-RFVTを使用)
RF対時間トリガ
RF振幅対時間/RF周波数対時間のエッジ、パルス幅、およびタイムアウト(Opt. 5-SV-RFVTを使用)
分解能帯域幅(RBW)

93 μHz~62.5 MHz

93 μHz~100 MHz (Opt. 5-SV-BW-1)

ウィンドウ・タイプと係数
ウィンドウ・タイプ帯域幅係数
ブラックマン-ハリス1.90
フラットトップ:23.77
ハミング1.30
ハニング1.44
カイザー - ベッセル2.23
方形0.89
スペクトラム・タイム
FFTウィンドウ係数/RBW
基準レベル
基準レベルは、アナログ・チャンネルの Volts/Div 設定によって自動的に設定

設定範囲:-42 dBm~+44 dBm

垂直軸位置(Vertical Position)
-100div~+100div
垂直軸単位
dBm、dBµW、dBmV、dBµV、dBmA、dBµA
垂直軸スケーリング
リニア、対数
水平スケーリング
リニア、対数

サーチ

サーチの数
無制限
サーチ・タイプ
エッジ、パルス幅、タイムアウト、ラント・パルス、ウィンドウ違反、ロジック・パターン、セットアップ/ホールド違反、立上り/立下り時間、バス・プロトコル・イベントなど、ユーザ指定の条件に基づいて、ロング・メモリ全体から該当するすべてのイベントの検索が可能。サーチ結果は波形ビューまたは結果テーブルに表示可能

保存

波形形式
テクトロニクス波形データ(.wfm)、カンマ区切り値(.csv)、MATLAB(.mat)
波形ゲーティング
カーソル、スクリーン、再サンプリング(n番目のサンプルごとに保存)
スクリーン・キャプチャ形式
ポータブル・ネットワーク・グラフィック (*.png)、24ビット・ビットマップ (*.bmp)、JPEG (*.jpg)
セットアップ・タイプ
テクトロニクス・セットアップ(.set)
レポート形式
Adobeポータブル・ドキュメント(.pdf)、シングル・ファイルのWebページ(.mht)
セッション形式
テクトロニクス・セッション・セットアップ(.tss)

ディスプレイ (ビデオ出力ポートまたは e*Scope 経由でのみ利用可能)

ディスプレイ・タイプ
外部モニタ
ディスプレイ解像度
1,920×1,080(水平ピクセル×垂直ピクセル、HD)
表示モード

オーバーレイ:トレースが互いに重なり合って表示される従来からのオシロスコープの表示モード

スタック:各波形が固有のスライスに表示される表示モード。それぞれの波形は別々に表示されていても、フル・レンジのADCを活用できるスライスの内部にチャンネルのグループをオーバーレイすることもできるため、信号の表示を見ながら簡単に比較できます。

ズーム
すべての波形およびプロット表示で水平および垂直ズームをサポート
補間方式
Sin(x)/x、直線
波形スタイル
ベクタ、ドット、可変パーシスタンス、無限パーシスタンス
波形目盛
移動可能/固定目盛、グリッド/時間/フル/なしから選択可能
カラー・パレット

ノーマル、反転(スクリーンショット)

個々の波形の色をユーザが選択可能

フォーマット
YT、XY、XYZ
多言語ユーザ・インタフェース
英語、日本語、簡体字中国語、繁体字中国語、フランス語、ドイツ語、イタリア語、スペイン語、ポルトガル語、ロシア語、韓国語
多言語ヘルプ
英語版、日本語版、簡体字中国語版

任意波形/ファンクション・ジェネレータ(オプション)

ファンクションのタイプ
任意波形、正弦波、方形波、パルス波、ランプ波、三角波、DC レベル、ガウシアン、ローレンツ、指数立上り/立下り、Sin(x)/x、不規則ノイズ、ハーバーサイン、Cardiac
正弦波
周波数レンジ
0.1 Hz~50 MHz
周波数の設定分解能
0.1Hz
周波数確度

130ppm(周波数≦10kHz)、50ppm(周波数>10kHz)

これは正弦波、ランプ、方形波、パルス波形専用です。

振幅レンジ
20mVpp~5Vpp(オープン回路)、10mVpp~2.5Vpp(50Ω)
振幅フラットネス(代表値)

±0.5dB(1kHz)

±1.5dB(1kHz、20mVpp未満の振幅)

全高調波歪み(代表値)

1%(振幅:200mVpp以上、50Ω負荷)

2.5%(振幅:50mV以上、200mVpp未満、50Ω負荷)

正弦波のみに適用されます。

スプリアス・フリー・ダイナミック・レンジ(代表値)

40dB(Vpp≧0.1V)、30dB(Vpp≧0.02V)、50Ω負荷

方形波/パルス波
周波数レンジ
0.1 Hz~25 MHz
周波数の設定分解能
0.1Hz
周波数確度
130ppm(周波数≦10kHz)、50ppm(周波数>10kHz)
振幅レンジ
20mVpp~5Vpp(オープン回路)、10mVpp~2.5Vpp(50Ω)
デューティ・サイクル・レンジ

10%~90%または最小パルス(10ns)、どちらか長い方

最小パルス時間は、オン・タイムとオフ・タイムの両方に適用されるため、周波数が高くなると、10nsのオフ・タイムを維持するために、最大デューティが低下

デューティ・サイクル分解能
0.1%
最小パルス幅(代表値)
10ns。オンまたはオフのいずれかの継続時間の最小値
立上り/立下り時間(代表値)
5ns、10%~90%
パルス幅分解能
100ps
オーバシュート(代表値)
6% 未満、100 mVpp を超える信号ステップ

これは正方向のトランジション (正のオーバシュート) および負方向のトランジション (負のオーバシュート) に適用される

非対称性(代表値)
±1% ±5ns、デューティ・サイクル50%のとき
ジッタ(代表値)
60ps TIERMS、100 mVpp未満の振幅、40%~60%のデューティ・サイクル
ランプ/三角波
周波数レンジ
0.1 Hz~500 kHz
周波数の設定分解能
0.1Hz
周波数確度
130ppm(周波数≦10kHz)、50ppm(周波数>10kHz)
振幅レンジ
20mVpp~5Vpp(オープン回路)、10mVpp~2.5Vpp(50Ω)
シンメトリ
0%~100%
シンメトリの分解能
0.1%
レベルの範囲

±2.5V(オープン回路)

±1.25V(50Ω)

不規則ノイズの振幅レンジ

20mVpp~5Vpp(オープン回路)

10mVpp~2.5Vpp(50Ω)

Sin(x)/x
最高周波数
2 MHz
ガウシアン・パルス、ハーバーサイン、ローレンツ・パルス
最高周波数
5 MHz
ローレンツ・パルス
周波数レンジ
0.1 Hz~5 MHz
振幅レンジ
20mVpp~2.4Vpp(オープン回路)

10 mVpp~1.2 Vpp (50 Ω)

心電図波形
周波数レンジ
0.1 Hz~500 kHz
振幅レンジ
20mVpp~5Vpp(オープン回路)

10 mVpp~2.5 Vpp (50 Ω)

任意波形
メモリ容量
1~128 k
振幅レンジ
20mVpp~5Vpp(オープン回路)

10 mVpp~2.5 Vpp (50 Ω)

繰返しレート
0.1 Hz~25 MHz
サンプル・レート
250MS/s
信号振幅確度
±[(p-p振幅設定の1.5%)+(DCオフセット設定の1.5%)+1mV ](周波数=1kHz)
信号振幅分解能

1mV(オープン回路)

500μV(50Ω)

正弦波およびランプ波の周波数確度
1.3 × 10-4(周波数:10kHz以下)
5.0 × 10-5(周波数:>10kHz)
DCオフセット・レンジ

±2.5V(オープン回路)

±1.25V(50Ω)

DCオフセット分解能

1mV(オープン回路)

500μV(50Ω)

DCオフセット確度

±[(絶対オフセット設定の1.5%)+1mV]

環境温度25℃から10℃ごとに3mVの不確実性を加算

デジタル・ボルトメータ(DVM)

測定項目

DC、ACRMS+DC、ACRMS

電圧分解能
4桁
電圧確度
DC:

±((1.5% × ¦読み値-オフセット-ポジション)+(0.5% × ¦(オフセット-ポジション)¦)+(0.1 × Volts/div))

30℃超過分1℃につき、¦読み値-オフセット-ポジション¦が0.100%の割合で低下

±5div(スクリーン中央から)の信号

AC:

± 2% (40Hz~1kz)、40Hz~1kHz範囲外に高調波成分が存在しない場合

AC、代表値: ±2%(20Hz~10kHz)

AC測定においては、VPPの入力信号が4~10divの間に収まり、画面に波形全体が表示されるように、入力チャンネルの垂直軸を設定する必要があります。

トリガ周波数カウンタ

分解能

8桁

確度

±(1カウント+時間軸確度×入力周波数)

信号は8mVppまたは2div以上でなければならない(どちらか大きな方)

最大入力周波数

10Hz~アナログ・チャンネルの最高周波数帯域

信号は8mVppまたは2div以上でなければならない(どちらか大きな方)

プロセッサのシステム

ホスト・プロセッサ
Intel i5-4400E、2.7 GHz、64 ビット、デュアル・コア・プロセッサ
オペレーティング・システム

基本構成の機器: Closed Linux

内蔵ストレージ
80 GB 以上。80mmメモリ・カード(M2)、SATA-3インタフェース

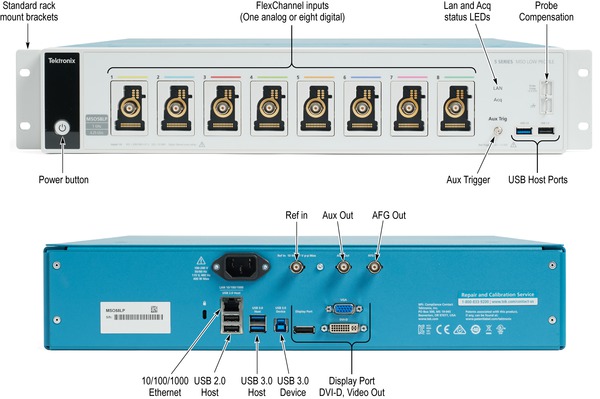

入出力ポート

DisplayPortコネクタ
20ピンDisplayPortコネクタ。外部モニタやプロジェクタに接続し、ライブ波形などのオシロスコープ画面を表示
DVIコネクタ

29ピンDVI-D コネクタ。外部モニタやプロジェクタに接続し、ライブ波形などのオシロスコープ画面を表示

VGA

DB-15 Feコネクタ。外部モニタやプロジェクタに接続し、ライブ波形などのオシロスコープ画面を表示。

プローブ補正出力(代表値)

接続機能:
コネクタは機器の右前面パネルの下の部分に配置
振幅:
0~2.5V
周波数:
1kHz
ソース・インピーダンス:
1kΩ
外部リファレンス入力

時間軸システムは外部10MHzリファレンス信号(±4ppm)に位相ロック可能

USBインタフェース(ホスト、デバイス・ポート)

前面パネルの USB ホスト・ポート: USB 2.0 ハイスピード・ポート (x 1)、USB 3.0 スーパースピード・ポート (x 1)

後部パネル USB ホスト・ポート: USB 2.0 ハイスピード・ポート (x 2)

後部パネル USB デバイス・ポート: ・デバイス・ポート (x 1。USBTMC対応)

Ethernetインタフェース
10/100/1000Mbps
補助出力

後部パネルにBNCコネクタ。オシロスコープのトリガ、オシロスコープの内部リファレンス・クロック出力、またはAFGシンク・パルスのイベント出力において正または負のパルス出力が可能

特性リミット
Vout(HI)開回路: 2.5V以上、50Ω負荷で接地: 1.0V以上
Vout(LO)4mA以下の負荷: 0.7V以下、50Ω負荷で接地: 0.25V以下
外部トリガ入力
接続
前面パネルのSMAコネクタ
入力インピーダンス
50 Ω
最大入力
5VRMS以下
ケンジントン・ロック
後部パネルにケンジントン・ロック用のセキュリティ・スロットを装備

電源

パワー
消費電力

最大 400 W

ソース電圧

100~240V ±10%(50Hz~60Hz)

115V ±10%(400Hz)±10%

物理特性

寸法

高さ:87.3 mm

幅:432 mm

奥行:605.7 mm

61cm~91cmのラック(奥行)に対応

質量
11.6 kg 未満
冷却
通気のために、(機器の前面から見て)右側および左側に50.8mm以上の隙間を確保してください。空気は機器の左側から右側へと流れます
ラックマウント・タイプ
2U (ラック・マウントとネジを標準装備)

環境仕様

温度
動作時
+0℃~+50℃(+32 ゚F~+122 ゚F)
非動作時

-20℃++60℃

湿度
動作時

40℃以下で相対湿度5%~90%(RH)

+40 °C 超、+50 °C 以下で相対湿度 5%~ 55% (RH)、結露なし、最高湿球温度 +39 °C

非動作時

+40℃以下で相対湿度5%~90%(RH)

+40℃超、+50℃以下で相対湿度5%~ 39%(RH)、結露なし、最高湿球温度+39℃

高度
動作時
3,000m(9,843フィート)以下
非動作時
最高12,000m(39,370フィート)
ランダム振動
動作時
0.31GRMS、5~500Hz、各軸に10分間、3軸(計30分)
非動作時
2.46GRMS、5~500Hz、各軸に10分間、3軸(計30分)

EMC適合性および安全性

規制

CEマーク(EU)、UL認定(米国/カナダ)

RoHS準拠

ソフトウェア

ソフトウェア
IVIドライバ

LabVIEW、LabWindows/CVI、Microsoft .NET、およびMATLABなど、一般的なアプリケーションの標準測定器プログラム・インタフェースを提供VISAを介してPython、C/C++/C#など数多くの言語に対応が可能。

e*Scope®

標準Webブラウザを通じて、ネットワーク接続経由でオシロスコープの制御を可能にします。オシロスコープのIPアドレスまたはネットワーク名を入力するだけで、ブラウザにWebページが表示されます。このWebページから、設定、波形、測定値、画面イメージを転送および保存したり、オシロスコープの設定をWebブラウザから直接変更することもできます。

LXI Webインタフェース

ブラウザのアドレス・バーにオシロスコープのIPアドレスまたはネットワーク名を入力するだけで、標準のWebブラウザ経由でオシロスコープと接続できます。Webインタフェースで、機器のステータスと構成、ネットワーク設定のステータスと変更、e*Scope Webベースのリモート・コントロールを通じた機器の制御を行うことができます。

サンプル・プログラム

4/5/6シリーズ・プラットフォーム上でのプログラミングは簡単な作業ではありませんでした。プログラマ・マニュアルやGitHubサイトには、遠隔操作による自動化に役立つ数多くのコマンドやサンプル・プログラムが掲載されています。を参照してください。

ご注文の際は以下の型名をご使用ください。

以下のステップに従って、お客様の測定のニーズに合わせて、最適な機器とオプションを選択してください。

ステップ 1

5シリーズMSO(ロー・プロファイル) の機種を選択
型名概要
MSO58LP BW-1000RL ロー・プロファイル・ミックスド・シグナル・オシロスコープ; 周波数帯域:1GHz、FlexChannel(×8、レコード長:125Mポイント)
MSO58LPGSA BW-1000RLロー・プロファイル・ミックスド・シグナル・オシロスコープ; 周波数帯域:1GHz、FlexChannel(×8、レコード長:125Mポイント)、通商協定法(TAA)に準拠
全機種に付属

ラックマウント・アタッチメント(取り付け済み)

インストールおよび安全に関する取扱説明書(英語、日本語、簡体中国語版)

内蔵オンライン・ヘルプ

電源ケーブル

計量標準総合センターへのトレーサビリティと、ISO9001/ISO17025品質システム登録を文書化した校正証明書

本体は3年保証。

ステップ 2

内蔵機能の追加

これらは機器本体と同時に注文できますが、後でアップグレード・キットとして購入することもできます。

Opt.内蔵機能
5-RL-250Mレコード長を 125Mポイント/チャンネルから250Mポイント/チャンネルに拡張
5-RL-500Mレコード長を 125Mポイント/チャンネルから500Mポイント/チャンネルに拡張
5-AFG任意波形/ファンクション・ジェネレータの追加
5-SEC 9機器の機密解除やすべてのUSBポート、ファームウェア・アップグレードにパスワードによる保護機能を設定できるなど、高度なセキュリティ機能が追加されます。

ステップ3

オプション機能(シリアル・バスのトリガ/デコード・サーチ)の追加

現段階で必要なシリアル・サポートを、以下のシリアル解析オプションから選択してください。アップグレード・キットを購入することで、いつでもアップグレードできます。

Opt.対応シリアル・バス
5-SRAERO航空/宇宙通信用(MIL-STD-1553、ARINC 429)
5-SRAUDIOオーディオ(I2S、LJ、RJ、TDM)
5-SRAUTO車載用(CAN、CAN FD、LIN、FlexRay、およびCANシンボル・デコード)
5-SRAUTOSEN車載用センサ(SENT)
5-SRCOMPコンピュータ(RS-232/422/485/UART)
5-SRCXPICXPI(デコード・サーチのみ)
5-SRDPHYMIPI D-PHY (DSI-1、CSI-2 のデコード/サーチのみ)
5-SREMBD組込み(I2C、SPI)
5-SRENETEthernet(10BASE-T、100BASE-TX)
5-SRESPIeSPI (デコード/サーチのみ)
5-SRI3CMIPI I3C
5-SRETHERCATEtherCAT (デコード/サーチのみ)
5-SRMDIOMDIO(デコード/サーチのみ)
5-SRPM電源管理(SPMI)
5-SRPSI5PSI5(デコード・サーチのみ)
5-SRSDLC​同期データ・リンク・コントロール・プロトコル・デコード/サーチ
5-SRSMBUSSMBus (デコード/サーチのみ)
5-SRSPACEWIRE

SpaceWire(デコード・サーチのみ)

5-SRVIDSVID(デコード・サーチのみ)
5-SRUSB2USB (USB2.0 LS、FS、HS)
5-SREUSB2eUSB2.0(デコード・サーチのみ)

差動シリアル・バスの場合は、ステップ9の「アナログ・プローブ/アダプタ」の追加をチェックしてください。

ステップ 4

データ解析機能の追加
Opt.拡張解析
5-DJA拡張ジッタ/アイ・ダイアグラム解析
5-DPMデジタル電源管理
5-DPMBAS基本的なデジタル電源管理
5-MTMマスク/リミット・テスト
5-PS2 1011

パワー・ソリューション・バンドル(Opt. 5-PWR、THDP0200型、TCP0030A型、067-1686-xx(デスキュー・フィクスチャ))

5-PS2FRA10 11

パワー・ソリューション・バンドル(Opt. 5-PWR、THDP0200型、TCP0030A型、TPP0502型×2、067-1686-xx(デスキュー・フィクスチャ))

5-PWR 12パワー測定/解析
5-SV-BW-1

Spectrum Viewの取込み帯域を500MHz に拡張

5-SV-RFVT

Spectrum ViewによるRF対時間解析/トリガおよびリモートIQデータ転送

5-UDFLTユーザ定義フィルタ作成ツール
5-VID

NTSC、PAL、SECAMビデオ・トリガ

ステップ 5

アナログ・プローブ/アダプタの追加
その他の推奨プローブ/アダプタの追加
推奨プローブ/アダプタ説明
TAP15001.5 GHz TekVPI® アクティブ・シングルエンド電圧プローブ、入力電圧 ±8 V
TAP25002.5 GHz TekVPI® アクティブ・シングルエンド電圧プローブ、入力電圧 ±4 V
TCP0030A30A AC/DC TekVPI®電流プローブ、周波数帯域120MHz
TCP002020A AC/DC TekVPI®電流プローブ、周波数帯域50MHz
TCP0030A30A AC/DC TekVPI® 電流プローブ、周波数帯域 120 MHz
TCP0150150A AC/DC TekVPI®電流プローブ、周波数帯域20MHz
TRCP030030MHz AC電流プローブ、250mA~300A
TRCP060030MHz AC電流プローブ、500mA~600A
TRCP300016MHz AC電流プローブ、500mA~3,000A
TDP0500500MHz TekVPI®差動電圧プローブ、差動入力電圧±42V
TDP10001GHz TekVPI®差動電圧プローブ、差動入力電圧±42V
TDP15001.5GHz TekVPI®差動電圧プローブ、差動入力電圧±8.5V
TDP77044 GHz TriMode™ 電圧プローブ
TDP771010 GHz TriMode™ 電圧プローブ
THDP0100±6kV、100MHz TekVPI®高電圧差動プローブ
THDP0200±1.5kV、200MHz TekVPI®高電圧差動プローブ
TMDP0200±750V、200MHz TekVPI®高電圧差動プローブ
TPR10001GHz、シングルエンドTekVPI®パワーレール・プローブ(TPR4KITアクセサリ・キット付属)
TIVP02絶縁プローブ、200 MHz、± 5 V~± 2,500 V (チップに応じて)、2 m ケーブル
TIVP02L絶縁プローブ、200 MHz、± 5 V~± 2,500 V (チップに応じて)、10 m ケーブル
TIVP05絶縁プローブ、500 MHz、± 5 V~± 2,500 V (チップに応じて)、2 m ケーブル
TIVP05L絶縁プローブ、500 MHz、± 5 V~± 2,500 V (チップに応じて)、10 m ケーブル
TIVP1絶縁プローブ、1 GHz、± 5 V~± 2,500 V (チップに応じて)、2 m ケーブル
TIVP1L絶縁プローブ、1 GHz、± 5 V~± 2,500 V (チップに応じて)、10 m ケーブル
TPP0500B500 MHz、10X TekVPI® 受動電圧プローブ、1.3 m ケーブル
TPP0502500MHz、2:1 TekVPI®受動電圧プローブ、入力容量12.7pF
TPP08502.5kV、800MHz、50:1 TekVPI®受動高電圧プローブ
TPP10001 GHz、10X TekVPI® 受動電圧プローブ、1.3 m ケーブル、入力容量: 3.9 pF
P6015A20kV、75MHz高電圧受動プローブ
TPA-BNC 13TekVPI®-TekProbe™ BNC変換アダプタ
TEK-DPGTekVPIデスキュー・パルス・ジェネレータ
067-1686-xxパワー測定用デスキュー/校正フィクスチャ

他のプローブについては、プローブ選択ツール(www.tek.com/probes)をチェックしてください。

ステップ 6

デジタル・プローブの追加
。TLP058 型プローブは別途お求めいただけます。
対応機種注文番号追加チャンネル数
MSO58LP型, MSO58LPGSA型 TLP058 プローブ (1~8 本)デジタル・チャンネル (8~64)

ステップ 7

アクセサリの追加
オプショナル・アクセサリ概要
020-3180-xxベンチトップ変換キットには機器用の脚(×4)とストラップ・ハンドルが付属
016-2139-xx輸送に便利なハンドル/車輪付きハード・キャリング・ケース

GPIB-Ethernetアダプタ

ICS Electronics社から直接4865B型(GPIB-Ethernetアダプタ)を購入可能

www.icselect.com/gpib_instrument_intfc.html

ステップ 8

電源ケーブル・オプションの選択
電源ケーブルのオプション概要
A0

北米仕様電源プラグ(115V、60Hz)

電源コードを本体に固定するためのロック機構を装備

A1ユニバーサル欧州仕様電源プラグ(220V、50Hz)
A2イギリス仕様電源プラグ(240V、50Hz)
A3オーストラリア仕様電源プラグ(240V、50Hz)
A5スイス仕様電源プラグ(220V、50Hz)
A6日本仕様電源プラグ(100V、50/60Hz)
A10中国仕様電源プラグ(50Hz)
A11インド仕様電源プラグ(50Hz)
A12ブラジル仕様電源プラグ(60Hz)
A99電源コードなし

ステップ 9

延長修理/校正オプションの追加
サービス・オプション概要
T33 年間のトータル保証サービス・プランでは、通常使用による損傷、事故による破損 (ESD または EOS を含む) がすべて修理または交換の対象となるのに加えて、。
R3標準保証期間を3年に延長。部品、作業、国内2日の発送を保証。保証がない場合よりも迅速な修理対応。すべての修理で校正とアップデートを実施。手続きは不要。電話一本で修理プロセスが開始。
C33 年間の校正サービス。必要に応じて、推奨される校正間隔でトレーサブル校正または機能検証が実施されます。保証期間には初回の校正に加えて、2 年間の校正サービスが含まれます。
T55 年間のトータル保証サービス・プランでは、通常使用による損傷、事故による破損 (ESD または EOS を含む) がすべて修理または交換の対象となるのに加えて、。
R5標準保証期間を5年に延長。部品、作業、国内2日の発送を保証。保証がない場合よりも迅速な修理対応。すべての修理で校正とアップデートを実施。手続きは不要。電話一本で修理プロセスが開始。
C55 年間の校正サービス。必要に応じて、推奨される校正間隔でトレーサブル校正または機能検証が実施されます。保証期間には初回の校正に加えて、4 年間の校正サービスが含まれます。
D1校正データ・レポート
D33 年間の校正データ・レポート (オプション C3 型付き)
D55 年間の校正データ・レポート (オプション C5 型付き)

購入後の機能アップグレード

機能アップグレードの追加
購入後も簡単に機能を追加できます。ノード・ロック・ライセンスの場合は、単一の製品のオプション機能が永続的に有効になります。フローティング・ライセンスの場合は、ライセンスが有効なオプションを対応機器間で簡単に移動できます。

アップグレード機能ノード・ロック・ライセンス・アップグレードフローティング・ライセンス・アップグレード概要
内蔵機能の追加SUP5-AFGSUP5-AFG-FL任意波形/ファンクション・ジェネレータの追加

SUP5-RL-125MT250M

SUP5-RL-125MT250M-FL

レコード長を 125 M ポイントから 250 M ポイントに拡張

SUP5-RL-125MT500M

SUP5-RL-125MT500M-FL

レコード長を 125 M ポイントから 500 M ポイントに拡張

SUP5-RL-250MT500M

SUP5-RL-250MT500M-FL

レコード長を 250 M ポイントから 500 M ポイントに拡張

プロトコル解析の追加SUP5-SRAEROSUP5-SRAERO-FL航空・宇宙通信用シリアル・トリガ/解析(MIL-STD-1553、ARINC 429)
SUP5-SRAUDIOSUP5-SRAUDIO-FLオーディオ・シリアル・トリガ/解析(I2S、LJ、RJ、TDM)
SUP5-SRAUTOSUP5-SRAUTO-FL車載用シリアル・トリガ/解析(CAN、CAN FD、LIN、FlexRay、CANのシンボル・デコード)
SUP5-SRAUTOSENSUP5-SRAUTOSEN-FL車載用センサ・シリアル・トリガ/解析モジュール(SENT)
SUP5-SRCOMPSUP5-SRCOMP-FLコンピュータ・シリアル・トリガ/解析(RS-232/422/485/UART)
SUP5-SRCXPISUP5-SRCXPI-FLCXPIシリアル・デコード/解析
SUP5-SRDPHYSUP5-SRDPHY-FLMIPI D-PHY (DSI-1、CSI-2 のデコード/サーチのみ)
SUP5-SREMBDSUP5-SREMBD-FL組込みシリアル・トリガ/解析 (I2C、SPI)
SUP5-SRENETSUP5-SRENET-FLEthernetシリアル・トリガ/解析(10BASE-Tおよび100BASE-TX)
SUP5-SRESPISUP5-SRESPI-FLeSPI シリアル・デコード/解析
SUP5-SRETHERCATSUP5-SRETHERCAT-FLEtherCAT シリアル・デコード/解析
SUP5-SRI3CSUP5-SRI3C-FLMIPI I3C シリアル・トリガ/解析
SUP5-SRMDIOSUP5-SRMDIO-FL管理用データ入出力シリアル・デコード/解析
SUP5-SRPMSUP5-SRPM-FL電源管理シリアル・トリガ/解析(SPMI)
SUP5-SRPSI5SUP5-SRPSI5-FL PSI5シリアル・デコード/解析
SUP5-SRSDLCSUP5-SRDLC-FL同期データ・リンク・コントロール・プロトコル(デコード/サーチのみ)
SUP5-SRSMBUSSUP5-SRSMBUS-FLSMBus シリアル・デコード/解析
SUP5-SRSPACEWIRESUP5-SRSPACEWIRE-FLSpaceWireシリアル解析
SUP5-SRSVIDSUP5-SRSVID-FLシリアルVID(SVID)シリアル・デコード/解析
SUP5-SRUSB2SUP5-SRUSB2-FLUSB 2.0 シリアル・バス・トリガ/解析 (LS、FS、および HS)
SUP5-SREUSB2SUP5-SREUSB2-FL組込みUSB2(eUSB2)シリアル・デコード/解析
拡張解析の追加SUP5-DJASUP5-DJA-FL拡張ジッタ/アイ・ダイアグラム解析
SUP5-DPMSUP5-DPM-FLデジタル電源管理
SUP5-MTMSUP5-MTM-FLマスク/リミット・テスト
SUP5-DPMBASSUP5-DPMBAS-FL基本的なデジタル電源管理
SUP5-PWRSUP5-PWR-FL拡張パワー測定/解析
SUP5-SV-BW-1SUP5-SV-BW-1-FLSpectrum Viewの取込み帯域を500MHzに拡張
SUP5-SV-RFVTSUP5-SV-RFVT-FLSpectrum View による RF 対時間解析/トリガ
SUP5-UDFLTSUP5-UDFLT-FLユーザ定義フィルタ作成ツール
SUP5-VIDSUP5-VID-FLNTSC、PAL、SECAMビデオ・トリガ
デジタル・ボルトメータの追加SUP5-DVMデジタル・ボルトメータ(DVM)/トリガ周波数カウンタの追加

(https://www.tek.com/register4mso からの製品登録で無償)
