Auswahlhilfe für Messgeräte (Source Measure Unit, SMU)

Mehrere Messungen präzise mit einem einzigen Instrument durchführen

Ein SMU-Instrument (Source Measure Unit) ist ein Fünf-in-Eins-Tool. Es vereint die nützlichen Funktionen eines Digitalmultimeters (DMM), eines Netzteils, einer Stromquelle, einer elektronischen Last und eines Impulsgenerators in einem kompakten Formfaktor. Dies ermöglicht Ihnen Folgendes:

• Spannung und/oder Strom gleichzeitig präzise erzeugen und messen
• Widerstand direkt oder indirekt in Abhängigkeit von Stromstärke/Spannung messen
• Quelle und Messung über einen sehr breiten Strombereich (100 aA bis 50 A) und Spannungsbereich (100 nV bis 3 kV) mit einer Messauflösung von 6,5 Stellen.
• Führen Sie Produktionstests 60 % schneller durch und erzielen Sie bis zu 10-mal mehr Durchsatz.
• Sparen Sie Zeit, maximieren Sie die Geschwindigkeit und erledigen Sie Aufgaben schnell.

WARUM EINE KEITHLEY-QUELLENMESSEINHEIT?

Seit mehr als 70 Jahren entwickelt, fertigt und vermarktet Tektronix – der Hersteller von Keithley SMUs – fortschrittliche elektrische Testinstrumente und -systeme für die speziellen Bedürfnisse von Elektronikherstellern in den Bereichen Hochleistungs-Produktionsprüfung, Prozessüberwachung, Produktentwicklung und Forschung.

• Wiederholgenauigkeit garantiert
• Hohe Genauigkeit und Empfindlichkeit
• Schnell und präzise
• Größte Auswahl

BERÜHREN, TESTEN, ERFINDEN MIT EINER GRAFISCHEN TOUCHSCREEN-SOURCE MEASURE UNIT

2450, 2460, 2461 und 2470 SourceMeter Source Measure Unit-Geräte

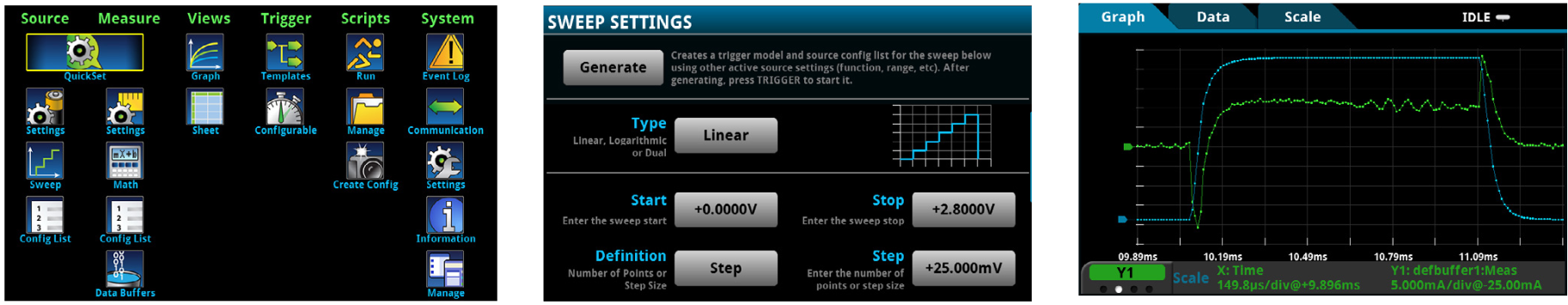

• Hochauflösende, kapazitive 5-Zoll-Touchscreen-Benutzeroberfläche
• 0,012 % Grundmessgenauigkeit mit 6½-stelliger Auflösung
• Breiter Anwendungsbereich bis zu 1100 V, 7 A DC, 10 A Impuls, 1000 W max.
• Quelle- und Senkenbetrieb (4-Quadranten-Betrieb)
• Zwei 1 MS/s Digitalisierer für schnelle Abtastmessungen (nur 2461)
• Verbesserte Empfindlichkeit mit 20 mV und 10 nA Quellen-/Messbereichen (nur 2450)
• Integrierte kontextbezogene Hilfe über das Frontpaneel
• SCPI- und Test Script Processor (TSP^®)-Programmiermodi
• USB 2.0-Speicheranschluss an der Vorderseite zum Übertragen von Daten, Testskripten oder Testkonfigurationen

Zeit sparen, Geschwindigkeit maximieren und Aufgaben schnell erledigen

SMU-Modelle, die vertraute grafische Benutzeroberflächen wie symbolbasierte Menüstrukturen verwenden, sind für alle Erfahrungsstufen einfacher zu verwenden. Durch die Reduzierung der Lernkurve und der Konfigurationsschritte werden Sie Messungen schneller durchführen können, wodurch Sie schneller lernen, intelligenter arbeiten und leichter Innovationen entwickeln können.

Standardleistung SMUS für die grundlegendsten Bedürfnisse

SourceMeter Source Measure Unit-Instrumente der Serie 2400

• Fünf Modelle: 20–100 W DC, 1100 V bis 1 μV; Einkanal
• Quelle- und Senkenbetrieb (4-Quadranten-Betrieb)
• 0,012 % Grundmessgenauigkeit mit 6½-stelliger Auflösung
• 2-, 4- und 6-adrige Fernabfrage von V-Quellen und Messungen
• 1.700 Messwerte/Sekunde bei 4½ Stellen über GPIB
• Gut/Schlecht-Vergleich für schnelles Sortieren/Einordnen
Programmierbarer DIO-Port für Automatisierungs-/Handler-/Sondensteuerung (außer 2401)
• Standardmäßige SCPI-GPIB-, RS-232- und Keithley-Trigger-Link-Schnittstellen

NÜTZLICHER ALS DIE KOMBINATION EINZELNER INSTRUMENTE

Source Measure Unit VS. Labor-Netzgerät

• SMUs können automatisch Spannung oder Strom zwischen negativen und positiven Ausgängen hin- und herschalten, wenn die Quelle den Nullpunkt überschreitet.
• Bei diesen Arbeiten ist kein Wechsel der Messleitungen erforderlich.
Die Ausgangsleistung einer Source Measure Unit kann sich innerhalb von nur 50 ms auf 0,01% der spezifizierten Genauigkeit einpendeln. SMU hat eine höhere Präzision und größere Betriebsbereiche. SMU ist eine flexiblere Option

Source Measure Unit VS. DIE KOMBINATION AUS DMM UND LABOR-NETZGERÄT

• Source Measure Unit integriert die Quell- und Messfunktionen fest in einem Gerät, sodass kein separates DMM und ein separates Labor-Netzgerät erforderlich sind.
• Verbessert die Testzeiten, vereinfacht die Gesamtgestaltung des Testsystems und erhöht die Benutzerfreundlichkeit.
• SMUs können die Kombination aus DMM und Labor-Netzgerät bei Strom-/Spannungsmessungen (IV) für eine Vielzahl von Anwendungen übertreffen.

Hochgeschwindigkeitssystem SMUS für anspruchsvolle Anwendungen

System Source Measure Unit-Geräte der Serie 2600B

• Eng integrierte 4-Quadranten-Spannungs-/Stromquellen- und Messgeräte bieten erstklassige Leistung mit einer Auflösung von 6½ Stellen.
• Die Modellfamilie bietet den branchenweit größten Dynamikbereich:
• 10-A-Impuls bis 0,1 fA und 200 V bis 100 nV
• Die TSP-Technologie integriert vollständige Testprogramme in das Gerät und ermöglicht so einen erstklassigen Systemdurchsatz.
• TSP-Link^® Erweiterungstechnologie für Mehrkanal-Paralleltests ohne Mainframe
• Vollständige Produktionstest ohne höheren Platzbedarf
• USB 2.0, LXI-C, GPIB, RS-232 und digitale I/O-Schnittstellen

Führen Sie Produktionstests 60 % schneller durch und erzielen Sie bis zu 10-mal mehr Durchsatz.

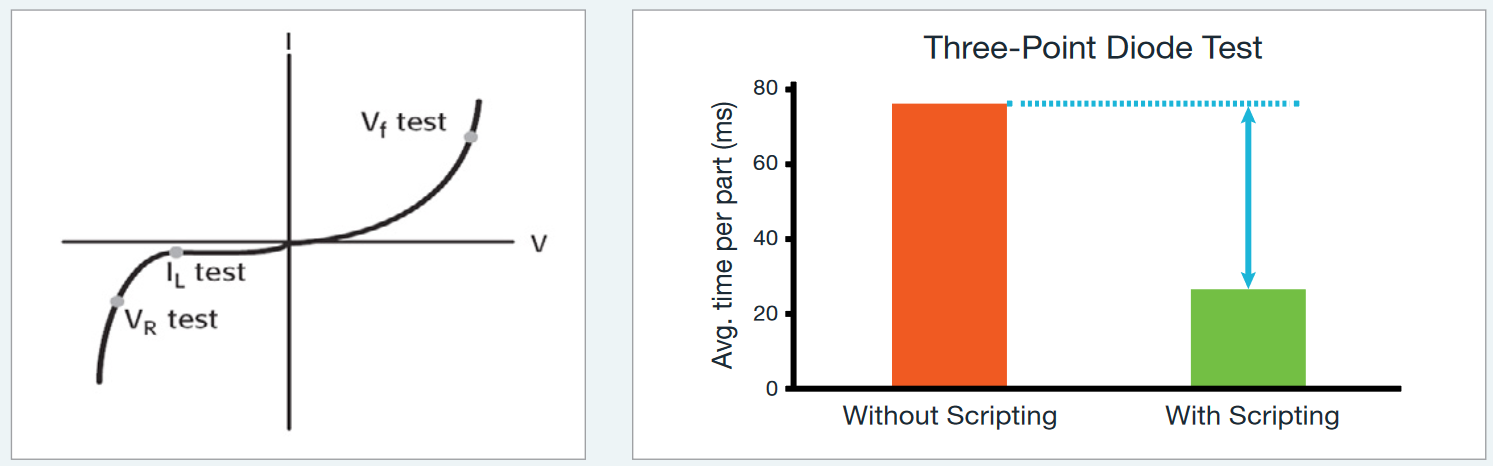

SMUs optimieren die Produktionstests. Die Instrumente liefern Spannung oder Strom während der Messung – ohne dass die Anschlüsse geändert werden müssen. SMUs sind für den zuverlässigen Betrieb in kontinuierlichen Produktionsumgebungen ausgelegt.

Um den von Produktionsanwendungen geforderten Durchsatz zu gewährleisten, können eingebettete Testskripte in die Source Measure Unit hochgeladen werden, sodass sie komplexe Testsequenzen ausführen können, ohne dass Computersteuerung oder Kommunikation die Abläufe verlangsamen.

10 A bei 10 V @ 10 µs Stromimpuls zum Testen von Geräten der nächsten Generation

2601B-PULSE System SourceMeter 10 µs Pulser/Source Measure Unit

• Branchenführender 10 A @ 10 V, 10 Mikrosekunden Impulsausgang
• Für induktive Lasten bis zu 3 μH ist keine Abstimmung erforderlich.
• Zwei 1-Megasample.com-Digitalisierer für Hochgeschwindigkeits-I/V-Impulsmessungen (nur Impulsgeberfunktion)
• Gleichstromleistung bis ±40 V bei ±1,0 A, 40 Watt
• Die TSP-Technologie integriert vollständige Testprogramme in das Gerät und ermöglicht so einen erstklassigen Systemdurchsatz.
• TSP-Link-Erweiterungstechnologie für parallele Mehrkanaltests ohne Mainframe
• USB 2.0, LXI-C, GPIB, RS-232 und digitale I/O-Schnittstellen
• Unterstützt wird es vom Keithley KickStart Softwaretool, das keine Programmierung erfordert.

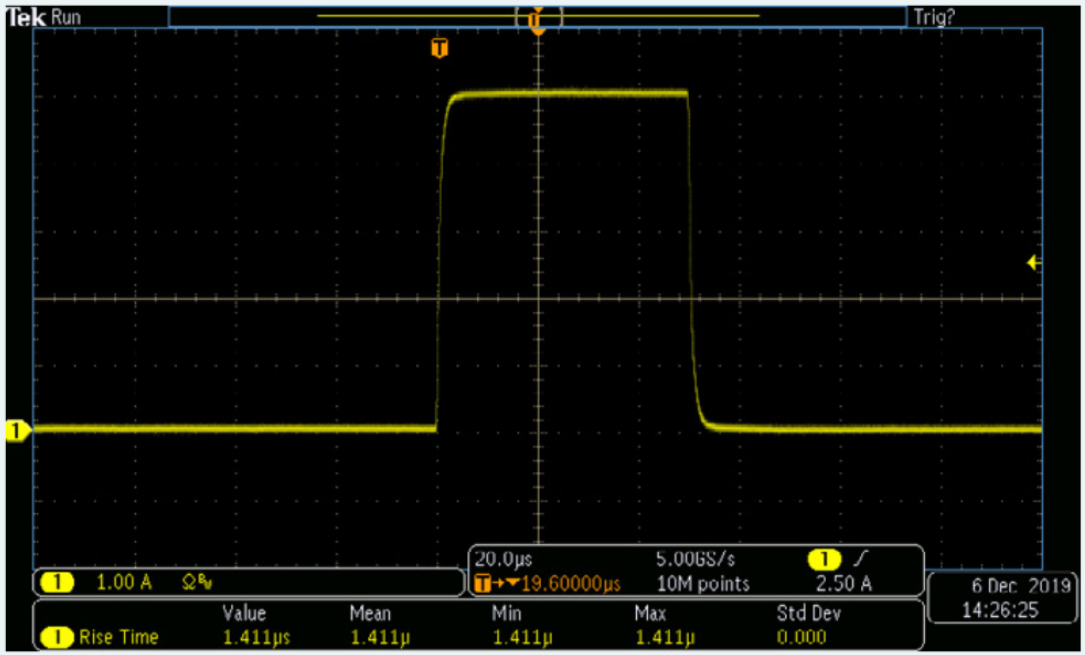

Bis zu 3 µH ist keine Abstimmung der Ausgangsleistung erforderlich. Spart Zeit und Geld

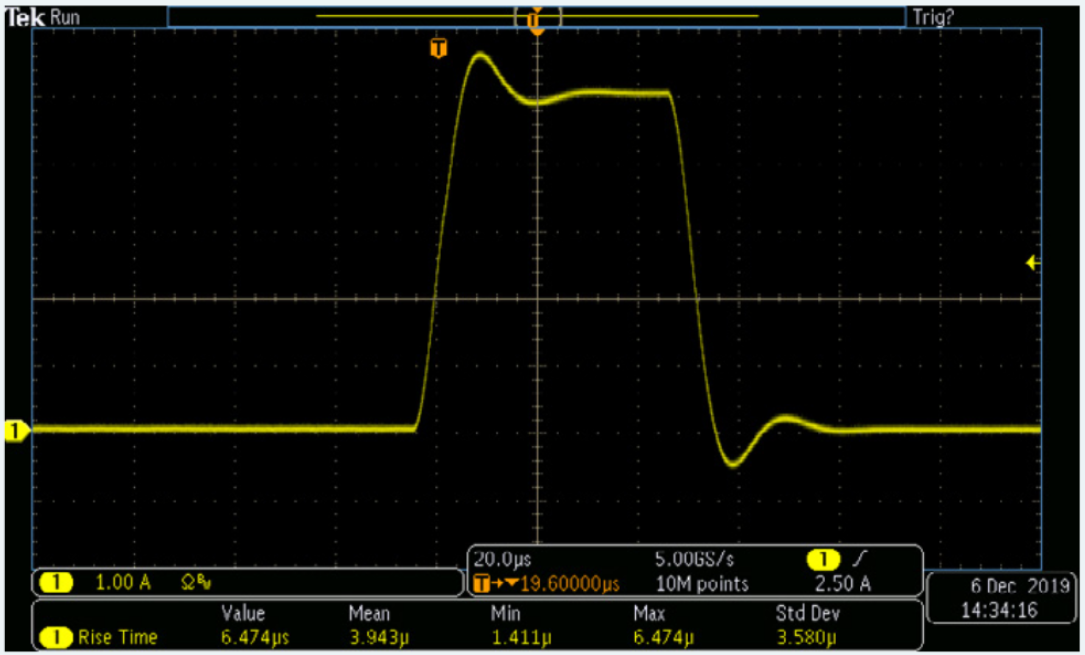

Bei der Ausgabe von Stromimpulsen können Verkabelung und Induktivität ein Problem darstellen. Induktivität kann eine begrenzende Wirkung haben und sogar schädlich sein. Die Induktivität kann von Gerät zu Gerät unterschiedlich sein, selbst beim Testen von Laserdioden auf einem Wafer. Die Wirkung der Induktivität auf eine Stromquelle besteht darin, dass die Induktivität Änderungen des Stroms entgegenwirkt. Dies kann dazu führen, dass die Stromquelle die Ausgangsspannung erhöht. Das Ergebnis ist ein Überschwingen und ein Nachklingen beim Einschwingen des Impulses. Dies ist in Ihrem Test möglicherweise nicht akzeptabel. Manche Lösungen erfordern eine Anpassung, um diese Verhaltensweisen auszugleichen, was zeitaufwändig sein kann. Das Regelkreissystem des 2601B-PULSE macht eine Abstimmung auf Laständerungen bis zu 3 µH überflüssig, sodass Ihr Impuls beim Ausgeben von Impulsen von 10 µs bis 500 µs bei einem Strom bis zu 10 Ampere kein Überschwingen und Nachschwingen aufweist. Dies gewährleistet eine schnelle Anstiegszeit, sodass Ihre Geräte mit einem Stromimpuls versorgt werden, um das Gerät oder den Schaltkreis ordnungsgemäß zu charakterisieren. Die Bilder auf der rechten Seite zeigen die Leistung einer modularen Source Measure Unit von Wettbewerbern, die auf einem Gerät mit einer Impedanz von 3 µH einen Impuls von 5 A und 50 µs ausgibt, im Vergleich zur 2601B-PULSE mit PulseMeter-Technologie.

Hochleistungs-SMUS mit beispielloser Leistung, Präzision und Geschwindigkeit

2651A 50 Amp High Power System SourceMeter Source Measure Unit Instrument

• Quelle oder Senke:
  − 2.000 W gepulste Leistung (±40 V, ±50 A)
  − 200 W Gleichstromleistung (±10 V @ ±20 A, ±20 V @ ± 10 A, ±40 V @ ±5 A)
• Verbinden Sie einfach zwei Einheiten (in Reihe oder parallel), um Lösungen bis zu ±100 A oder ±80 V zu realisieren.
• Eine Auflösung von 1 pA ermöglicht die präzise Messung sehr niedriger Leckströme.
• 1 μs pro Punkt (1 MHz), 18-Bit-Abtastung, charakterisiert präzise das Einschwingverhalten
• 1 % bis 100 % Puls-Tastverhältnis für pulsweitenmodulierte (PWM) Ansteuerverfahren und gerätespezifische Ansteuersignale

2657A 3000 Volt Hochleistungssystem Source Measure Unit-Instrument

• Quelle oder Senke bis zu 180 W Gleichstrom oder Impulsleistung, (±3000 V bei 20 mA, ±1500 V bei 120 mA)
• Niedrige Stromauflösung von 1 fA
• Zwei hochpräzise 22-Bit-ADCs und zwei 18-Bit-Digitalisierer mit 1 μs pro Punkt für hohe Genauigkeit und schnelle Transientenerfassung
• Vollständig TSP^® konform für die einfache Systemintegration mit den System SourceMeter-Modellen der Serie 2600B und den grafischen SMUs der Serie 24XX.

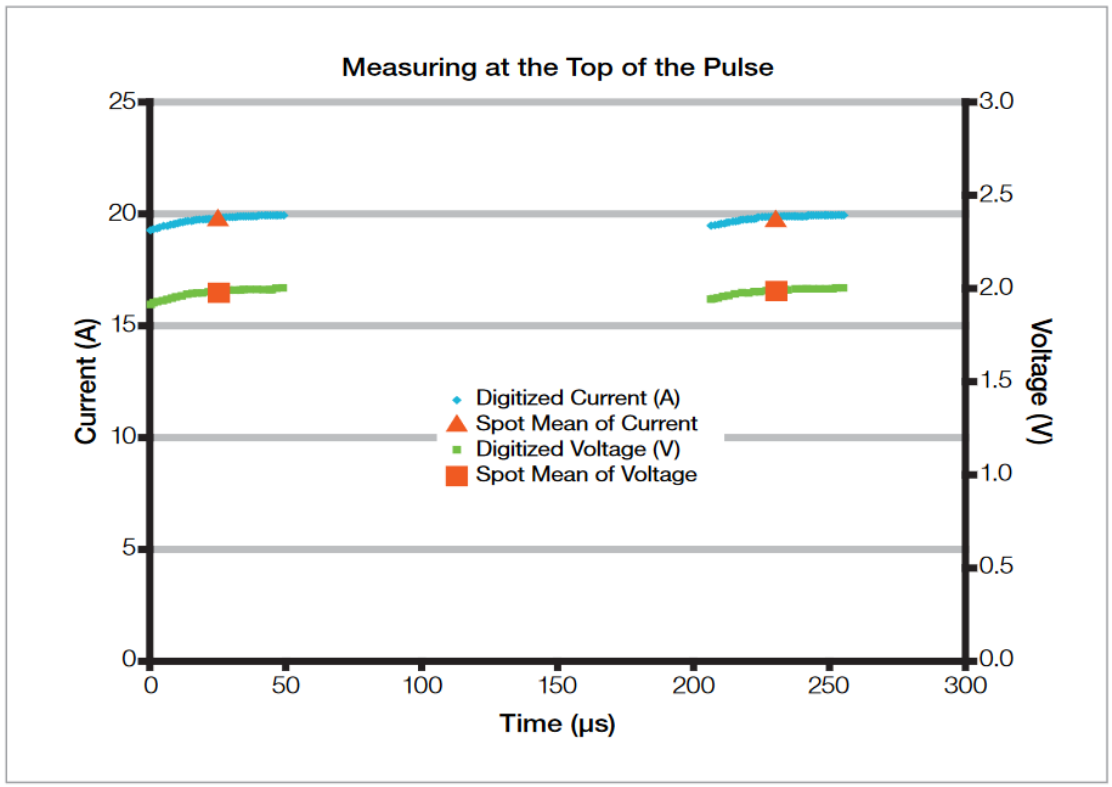

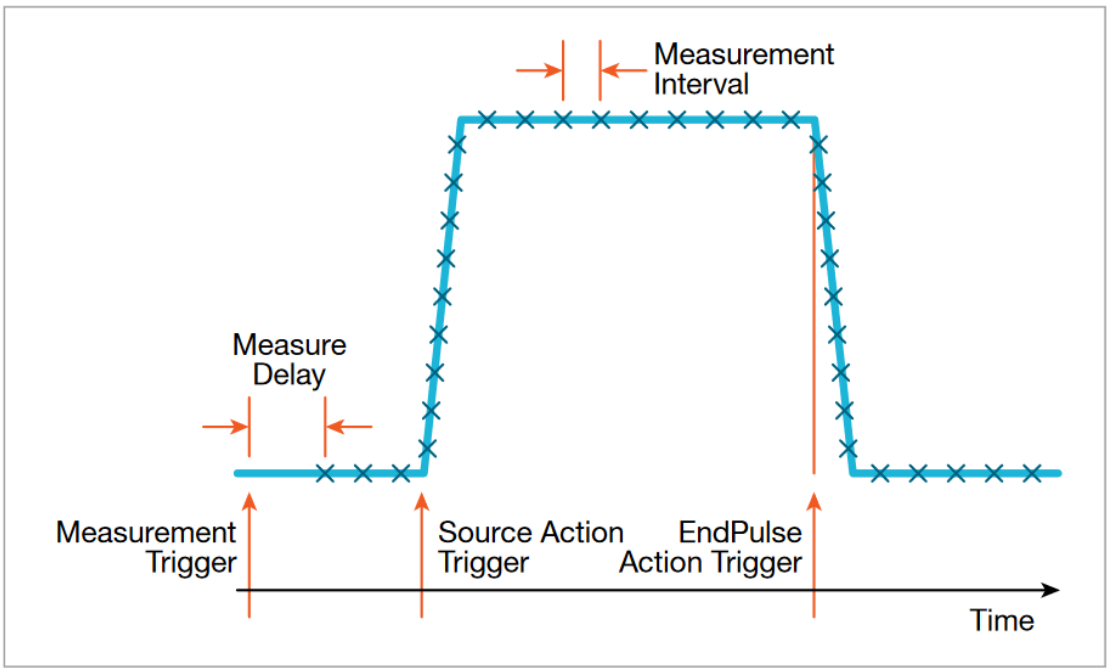

Schnelle Impulsmessungen für moderne Hochleistungsgeräte

Umweltschutzinitiativen und Energieeffizienzstandards auf der ganzen Welt haben Ingenieure dazu veranlasst, Wege zu finden, um effizientere Halbleiterbauelemente und integrierte Schaltungen zu entwickeln. Es ist von entscheidender Bedeutung, den wahren Zustand dieser Geräte ohne die Auswirkungen einer Selbsterhitzung zu messen. Die gepulste Charakterisierung ist eine Lösung für dieses Problem. Die Verwendung eines gepulsten Stimulus erfordert schnellere Messungen. Für Anwendungen wie die Hochgeschwindigkeitsdigitalisierung oder die Wellenformerfassung, die diese Fähigkeiten erfordern, verfügt das High Power SourceMeter^® Instrument von Keithley außerdem über zwei Hochgeschwindigkeits-ADCs zur gleichzeitigen Messung von Strom und Spannung. Diese ADCs verwenden Sampling-Technologie wie ein Oszilloskop und machen Schnappschüsse des Signals im Laufe der Zeit. Jeder Hochgeschwindigkeits-ADC tastet mit einer Rate von bis zu 1 MHz mit einer 18-Bit-Auflösung ab, was viel höher ist als die typische 8-Bit-Auflösung eines Oszilloskops, was zu einer genaueren Charakterisierung von Transienten bei vergleichbaren Bandbreiten führt. In Verbindung mit der Möglichkeit, asynchron von der Quelle aus zu messen, macht diese Eigenschaft die Modelle 2651A und 2657A ideal für viele Anwendungen zur Wellenformerfassung und Transientencharakterisierung.

HOHE DICHTE, MEHR KANÄLE, KLEINERES FORMFAKTOR

2606B System SourceMeter Source Measure Unit Instrument

• Integriert die Leistungsfähigkeit zweier branchenführender Keithley 2602B SMUs.
• Vierkanal-Source Measure Unit-Instrument in einem einzigen 1U-Full-Rack-Gehäuse
• Stapelbar; keine 1U-Abstandsregelung zwischen den Einheiten erforderlich
• Eng integrierte Spannungs-/Stromquellen und Messgeräte bieten erstklassige Leistung mit einer Auflösung von 6½ Stellen.
• Leistungsbereiche: 20 V bei 1 A und 6 V bei 3 A, 20 Watt
• 0,015 % DCV-Grundgenauigkeit

DREIFACHE DICHTE EINES TESTRACKS

Der Formfaktor des Modells 2606B (nur 1 HE hoch) ist perfekt geeignet und verbessert die Dichte um das Dreifache, da kein zusätzlicher 1 HE hoher thermischer Abstandshalter zwischen den Einheiten (für die Luftzirkulation) benötigt wird.

Die meisten heute auf dem Markt erhältlichen Tischquellenmessgeräte sind 2 HE hoch.

Schlanke Produktionsprozesse sind entscheidend für den Erfolg der Hersteller.

Heutzutage müssen Hersteller Produkte schneller auf den Markt bringen, Kosten senken und die Kunden zufriedenstellen. Das bedeutet, dass die Hersteller schlanke Fabriken aufbauen müssen, die einen reibungslosen Ablauf von Menschen, Material und Informationen gewährleisten und die Anhäufung von Lagerbeständen und überschüssiger Ausrüstung verhindern.

Die Herausforderung

Da die Nachfrage jedoch steigt, müssen die Hersteller ihre Testkapazitäten für Produkte erhöhen, was die Aufstellung zusätzlicher Testgerätegestelle in der Produktionshalle erfordert.

SPEZIALITÄTS-SMUS FÜR PRÜFUNGEN MIT SEHR NIEDRIGEN STROMSTÖRUNGEN UND OPTOELEKTRONIK

6430 Sub-FemtoAmp-Source Measure Unit-Instrument mit externem SourceMeter

• 0,4 fA pp (4E–16A) Rauschen (typisch)
• >1016 Ω Eingangswiderstand bei Spannungsmessungen
• Hohe Geschwindigkeit – bis zu 2000 Messungen/Sekunde
• Bis zu 6½-stellige Auflösung
• 0,012 % grundlegende Spannungsgenauigkeit; 0,025 % grundlegende Stromgenauigkeit

2510 und 2510-AT TEC- und Autotuning TEC SourceMeter Source Measure Unit-Instrumente

• 50-W-TEC-Controller kombiniert mit DC-Messfunktionen
• Vollständig digitale PID-Regelung; Autotuning-Funktion für den thermischen Regelkreis (2510-AT)
• Entwickelt zur Temperaturkontrolle während der Prüfung von Laserdiodenmodulen
• Großer Temperatursollwertbereich (–50˚C bis +225˚C) und hohe Sollwertauflösung (±0,001˚C) und Stabilität (±0,005˚C)
• Kompatibel mit einer Vielzahl von Temperatursensoreingängen: Thermistoren, RTDs und IC-Sensoren

2520 Pulslaserdioden-Testsystem

• Integrierte Lösung für die prozessbegleitende LIV-Produktionsprüfung von Laserdioden auf Chip- oder Barrenebene
• Kombiniert hochpräzise Mess- und Quellenfunktionen für Impuls- und Gleichstromprüfungen
• Synchronisierte, DSP-basierte Messkanäle gewährleisten hochpräzise Messungen der Lichtintensität und Spannung.
• Programmierbare Impulsdauer von 500 ns bis 5 ms, bis zu 4 % Tastverhältnis
• Impulsleistung bis zu 5 A, Gleichstromleistung bis zu 1 A
• 14-Bit-Messgenauigkeit auf drei Messkanälen (VF, vordere Fotodiode, hintere Fotodiode).
• Ein im Pufferspeicher gespeicherter Sweep mit bis zu 1000 Messpunkten eliminiert den GPIB-Datenverkehr während des Tests und erhöht so den Durchsatz.

FINDEN SIE HERAUS, WELCHER KEITHLEY SMU FÜR SIE GEEIGNET IST

Benötigen Sie Hilfe bei der Auswahl der Source Measure Unit, die für Ihre Bedürfnisse am besten geeignet ist?

Diese Auswahltabellen dienen Ihnen als Leitfaden!

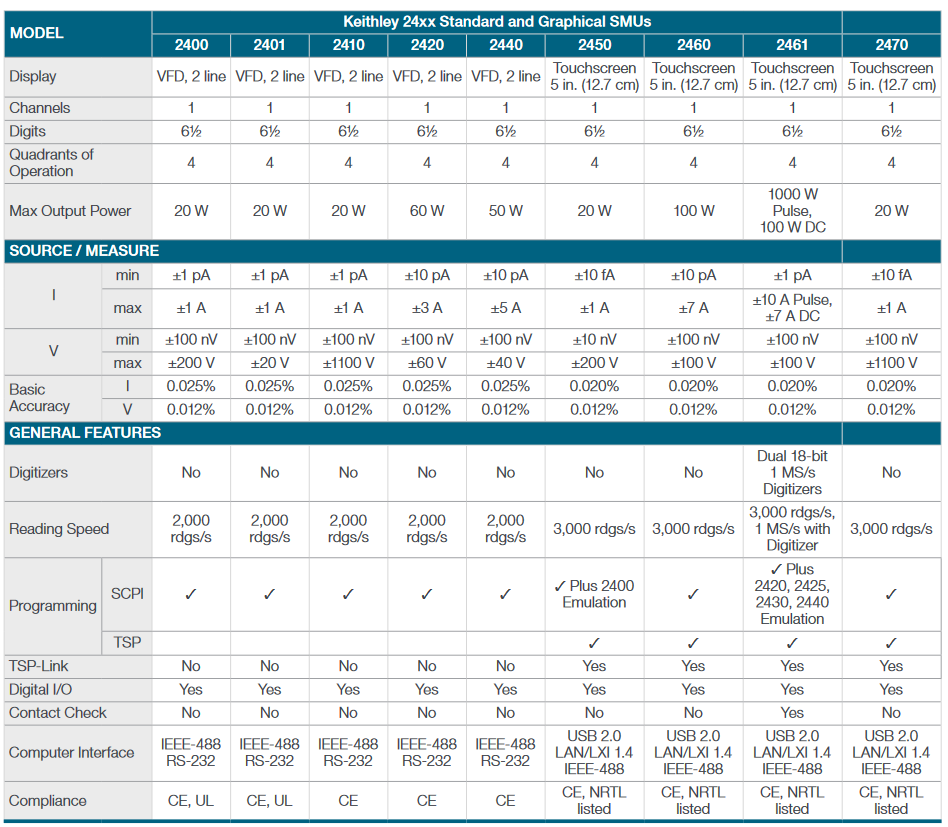

Keithley 24xx Standard- und Grafik-SMUs

Source Measure Unit-Selektortabelle

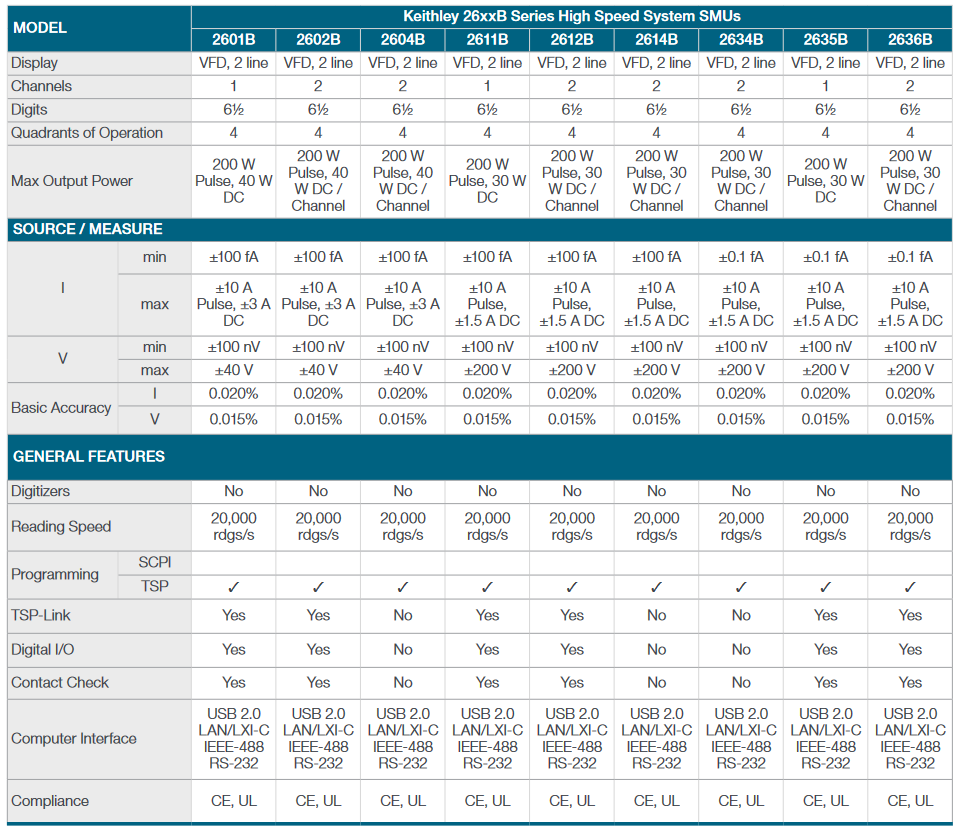

Keithley 26xxB Serie Hochgeschwindigkeits-System-SMUs für anspruchsvolle Anwendungen

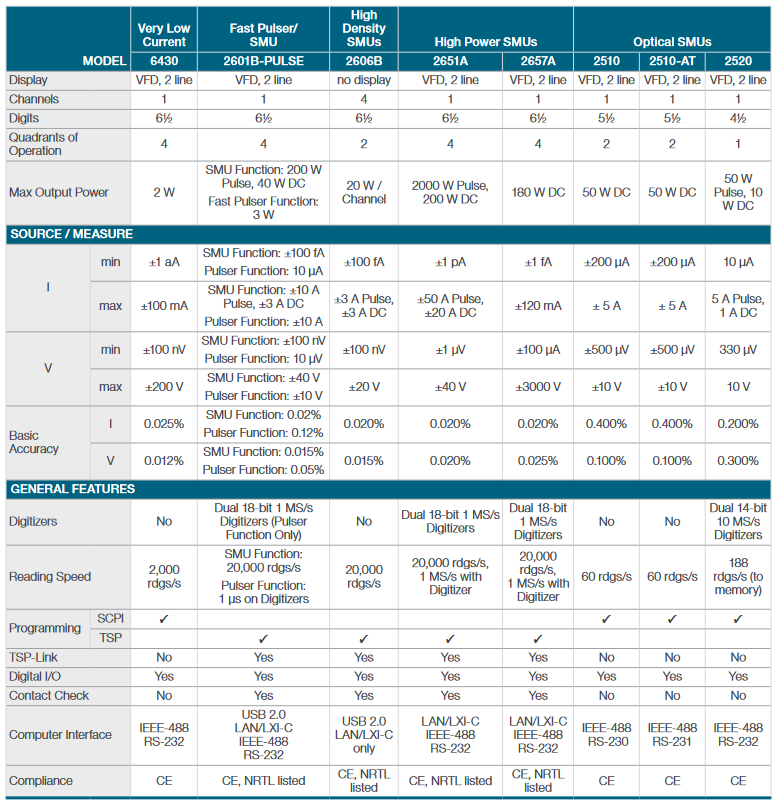

Keithley Spezial-SMUs
