HC5 Transit Case Instructions
The HC5 is a ruggedized, waterproof, MIL-C-4150J-standard transit case designed to protect the 5/6 Series MSO instruments (MSO64, MSO64B, MSO66B, MSO68B, MSO56, MSO58, MSO54B, MSO56B, MSO58B).
Dieses Handbuch bezieht sich auf:
HC5, MSO54B, MSO56B, MSO58B, MSO58, MSO56, MSO64, MSO64B, MSO66B, MSO68B
Informationen zu ähnlichen Produkten
- Handbuchtyp: Vor-Ort-Installationsanweisungen
- Teilenummer: 071354501
- Veröffentlichungsdatum:
- Revision: Rev A
Durch den Download stimmen Sie den Bedingungen der Download-Vereinbarung für Handbücher zu.
Vereinbarung für das Herunterladen von Anleitungen
ACHTUNG: Bitte lesen Sie die folgenden Bedingungen sorgfältig durch, bevor Sie ein Dokument von dieser Website herunterladen. Mit dem Herunterladen von Handbüchern von der Tektronix-Website stimmen Sie den folgenden Bedingungen zu:
Handbücher für derzeit unterstützte Produkte:
Tektronix erteilt hiermit Besitzern von Tektronix-Geräten die Genehmigung und Lizenz zum Herunterladen und Vervielfältigen der Handbücher auf dieser Website für interne oder private Zwecke. Die Handbücher von derzeit unterstützten Produkten dürfen nicht für Dritte vervielfältigt werden, sofern keine ausdrückliche schriftliche Genehmigung von Tektronix, Inc. vorliegt.
Tektronix-Handbücher werden unter Umständen aufgrund von Produktänderungen im Laufe des Lebenszyklus überarbeitet. Deshalb existieren möglicherweise verschiedene Handbuchversionen für bestimmte Produkte. Achten Sie darauf, dass Sie stets über die für eine bestimmte Produktseriennummer geeignete Version des Handbuchs verfügen.
Handbücher für nicht länger unterstützte Produkte:
Tektronix kann keine Handbücher für Messgeräte bereitstellen, die nicht mehr vom Langzeitsupport abgedeckt werden. Tektronix erteilt hiermit Dritten die Genehmigung und Lizenz zur Vervielfältigung und zum Vertrieb von Messgerätehandbüchern von Tektronix, einschließlich Benutzerhandbüchern, Bedienungsanleitungen und ähnlichen Dokumenten, die (a) über eine Tektronix-Teilenummer verfügen und (b) bei denen es sich um Messgeräte handelt, die nicht länger von Tektronix unterstützt werden.
Tektronix-Handbücher werden unter Umständen aufgrund von Produktänderungen im Laufe des Lebenszyklus überarbeitet. Deshalb existieren möglicherweise verschiedene Handbuchversionen für bestimmte Produkte. Achten Sie darauf, dass Sie stets über die für eine bestimmte Produktseriennummer geeignete Version des Handbuchs verfügen.
Diese Genehmigung und Lizenz bezieht sich nicht auf Handbücher oder andere Veröffentlichungen, die nach wie vor von Tektronix bereitgestellt werden, oder auf Handbücher oder andere Veröffentlichungen für Geräte für Videoproduktion oder Farbdrucker.
Haftungsausschluss:
Tektronix übernimmt keine Garantie für die Richtigkeit oder Vollständigkeit der Daten, Texte, Grafiken, Diagramme, Teilelisten oder anderen Informationen, die in Handbüchern oder anderen Veröffentlichungen für Messgeräte aufgeführt sind, welche nicht von Tektronix bereitgestellt oder in Einklang mit der oben aufgeführten Genehmigung und Lizenz erstellt und verteilt werden.
Die Inhalte dieser Website oder die Produkte von Tektronix können jederzeit und ohne Vorankündigung von Tektronix geändert werden.
Haftungsbeschränkung:
TEKTRONIX HAFTET FÜR KEINERLEI SCHÄDEN (EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF FOLGE- ODER NEBENSCHÄDEN, SCHÄDEN AUS ENTGANGENEM GEWINN, GESCHÄFTSUNTERBRECHUNG ODER DER VERLETZUNG GEISTIGEN EIGENTUMS) INFOLGE DER NUTZUNG JEGLICHER MESSGERÄTE-HANDBÜCHER ODER ANDERER VERÖFFENTLICHUNGEN, DIE IN EINKLANG MIT DER OBEN AUFGEFÜHRTEN GENEHMIGUNG UND LIZENZ ERSTELLT ODER VERTEILT WURDEN.
Read Online
Transit case description
The HC5 is a ruggedized, waterproof and dust tight (MIL-C-4150J) transit case specifically designed to provide travel and storage protection for the 5/6 Series MSO instruments.
The case protects instruments from shock, vibration, and moisture. The case also has room for the accessories pouch (for probes, adapters, and manuals).
Other features include an automatic air pressure equalization control valve for use during air transport, and security rings for use with locks (locks not included).

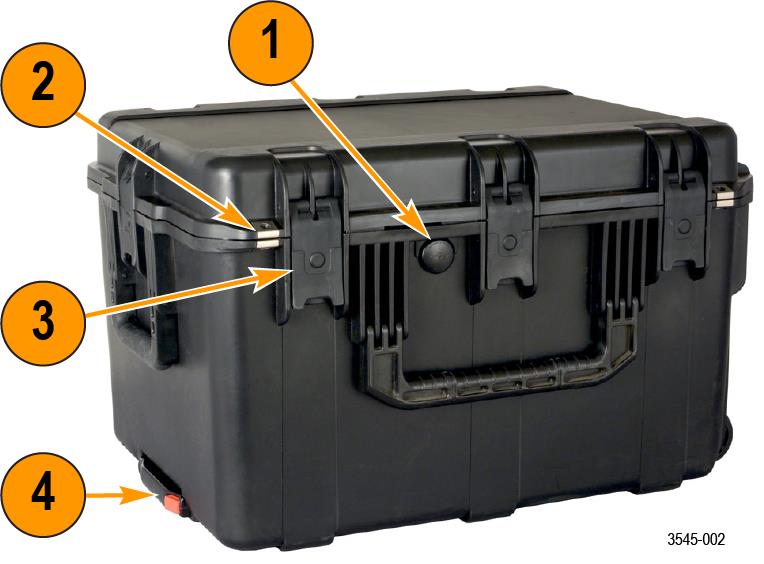

- Automatic air pressure valve
- Security rings (two)
- Latches (five)
- Extending handle
| Specification | Description | ||
|---|---|---|---|
| Material | Ultra-High Impact Polypropylene/Black, Polyurethane foam lining | ||
| Shipping Weight (with foam) | 24.62 lbs. (11.17 kg) | ||
| Exterior Dimensions | Length | Width | Height |
| 25.63 inches (65.09 cm) | 19.50 inches (49.53 cm) | 15.63 inches (39.69 cm) | |
Safely rotate the handle
Use the correct process to eliminate the chance of pinching your thumb or rear-panel-connected cables while rotating the handle.
 | WARNING:Hold the top of the handle to rotate the handle on the instrument. Do not hold the handle from the sides and rotate, as this can pinch the base of your thumb between the handle and the case. |
| CAUTION:If you have routed any cables between the handle and the case, be careful when rotating the handle so that you do not pinch the cables. |
Packing instructions
Use these instructions to install the hard cover, pack the instrument, and unpack the instrument.
The transit case consists of a heavy duty outer shell and an inner layer of foam. The inner foam consists of a permanent ring of foam and one removable foam piece.

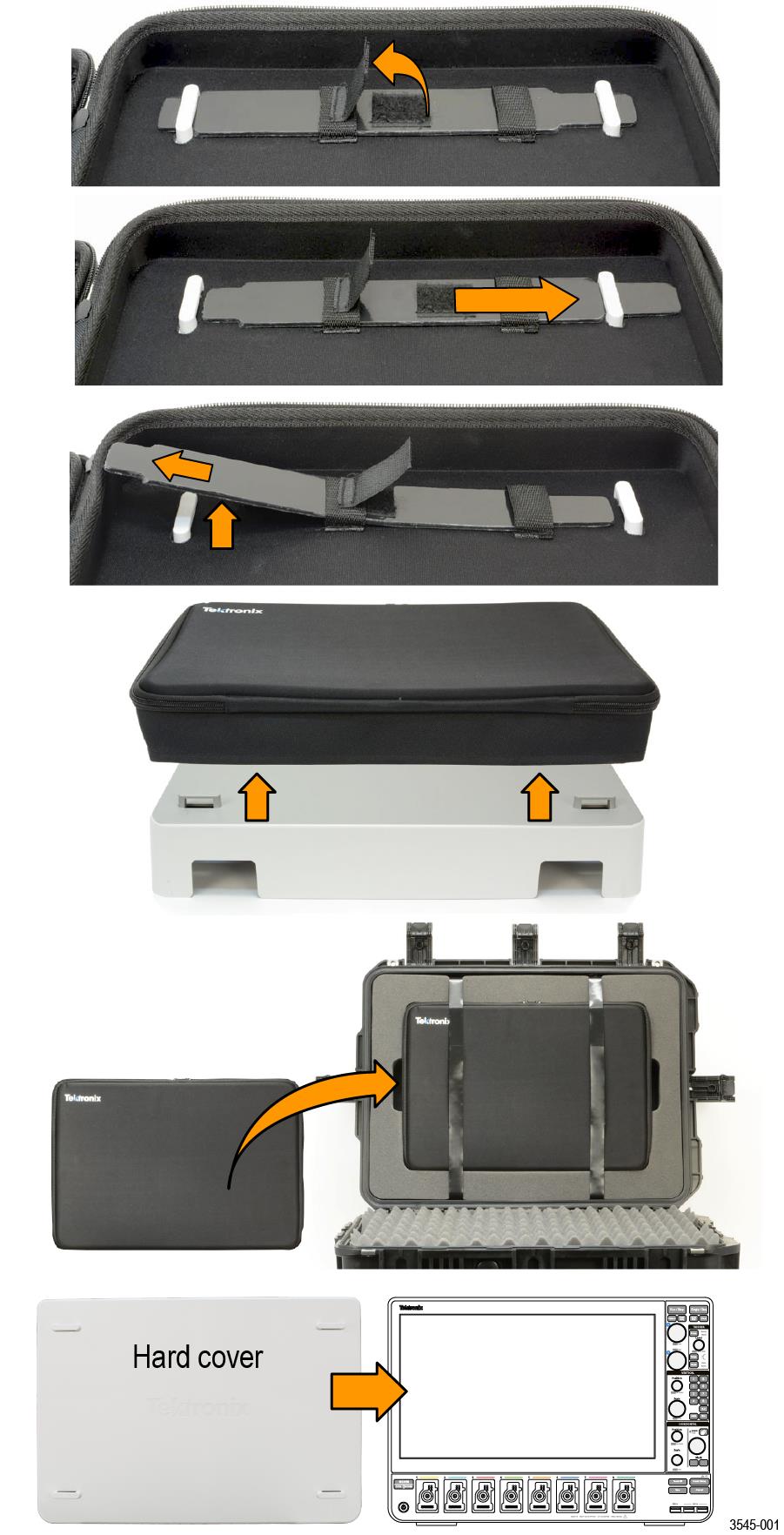

Install the cover
Remove the pouch from the front cover and install the hard cover on the instrument.

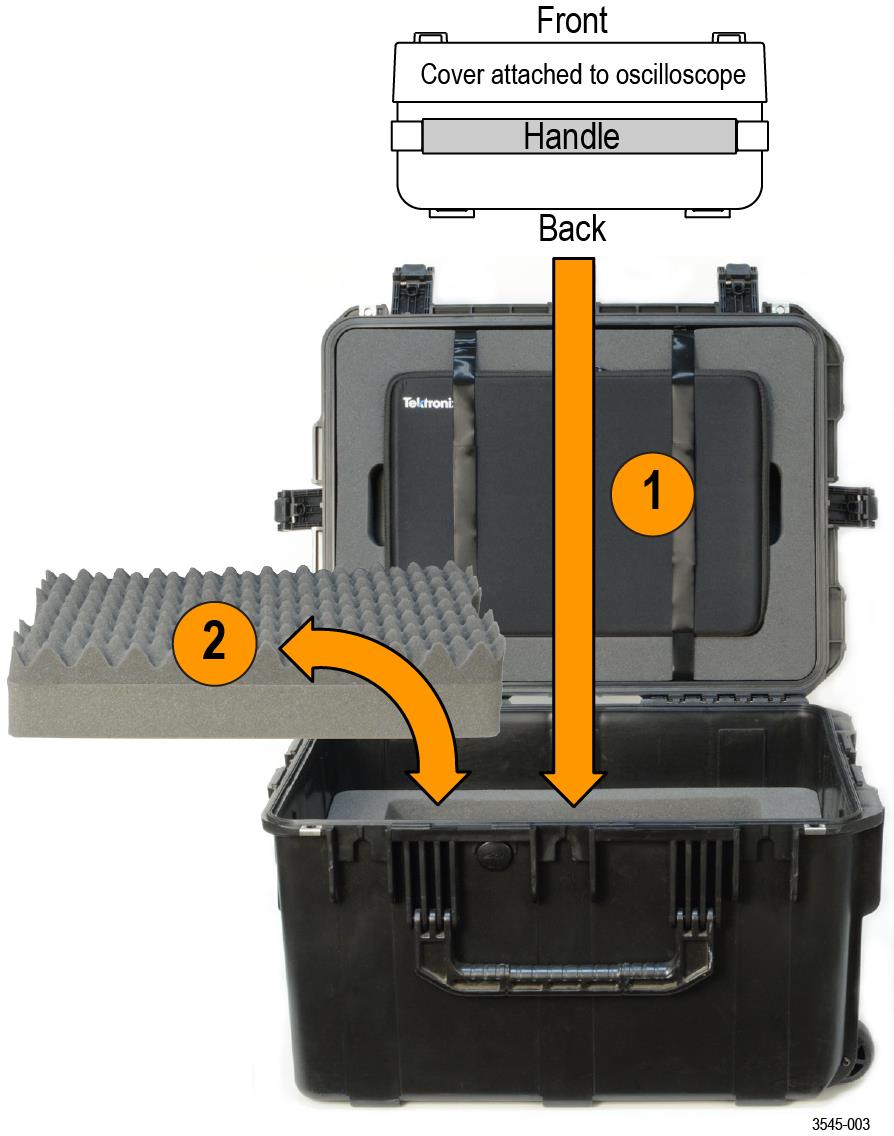

Pack the instrument
- Remove the foam piece and pack the instrument (with hard cover attached) rear panel first.
- Put the foam back on top of the instrument.
Unpack the instrument
To remove the oscilloscope from the case, grab the handle and pull and rotate the oscilloscope up and out from the foam liner.
