PSPL5361 14 dB 5x Pick-off Tee

PSPL5361 Datasheet

Die Produkte dieses Datenblatts gehören nicht mehr zum Angebot von Tektronix.
Tektronix Encore nach aufgearbeiteten Testgeräten durchsuchen.
Garantie- und Supportstatus dieser Produkte überprüfen.

Weitere Informationen

Online lesen:

PSPL5361 Datasheet

The PSPL5361 is a broadband, resistive pick-off tee. The pick-off Port 3 output is a 1/5 scale replica of the signal passing through the tee. The PSPL5361 exhibits excellent through-line insertion loss and pick-off stability from DC to over 40 GHz. It also features

Key performance specifications
  • DC to >40 GHz
  • 11 ps rise time
  • 14 dB

Typical performance

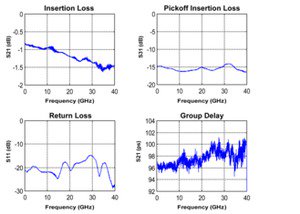

Frequency Domain Responses from 40 MHz to 40 GHz

PSPL5361-Datasheet--312283-9-N

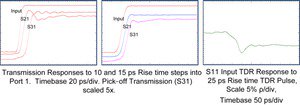

PSPL5361-Datasheet--312283-10-N

Specifications

Parameter 1 Value
Rise time 7 ps, through-line
11 ps, pick-off line
Bandwidth DC to >40 GHz
Through-line Insertion Loss, DC 0.8 dB
Through-line Insertion Loss, AC ≤2.0 dB, 0 – 40 GHz, guaranteed
Pick-off Resistor 200 Ω ±1%
Pick-off Insertion Loss, DC 14.8 dB
Pick-off Insertion Loss, AC 15 ±1 dB, 0 – 40 GHz
Delay 98 ps
Input Impedance, DC 41.7 Ω, port 1 and 2
Return Loss (Port 1 and 2) >20 dB, DC
>17 dB, 0 – 15 GHz
>12 dB, 15 – 40 GHz
Max Input Power, avg 3.5 Watts, CW
Temperature Range -55 to 90 °C @3.5 W, linearly derate to 0 W at 110 °C
Connectors 2.92 mm jacks (f)
Warranty One Year

1All parameters listed are typical unless max/min guaranteed limits are provided. The DC specs are valid only when used with 50 Ω source and terminations.

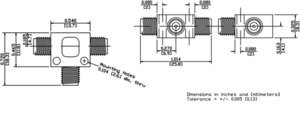

Mechanical dimensions
PSPL5361-Datasheet--312283-11-N

Ordering information

Models
PSPL5361
Pick-Off Tee, 14 dB, 5x
Ordering information
OPT 292JJJ
2.92 mm connectors, Ports 1,2,3 = jacks (f)
