自動計測で評価時間の短縮、業務の効率化を実現
自動計測で評価時間を短縮、業務の効率化をされたいと言う方が増えております。自動制御する為のプログラミング言語の習得は専門書籍やインターネットで勉強できるけど、そもそも計測器とどうやって接続するの？最初の取っ掛かりでつまずいてますと言う方が多くおられます。VISAを使用したオシロスコープ用サンプル・コード、動画、リンク集をご用意しました。ぜひご活用ください。
自動計測サンプル・コード
TekVISAを使用した計測器との接続お作法サンプル・プログラム
Idn Beep～Check resistorについてはKeithley Days 2023セミナ資料もあわせてご覧ください
| 製品 | 開発言語 | ファイル名 | 概要 |
|---|---|---|---|

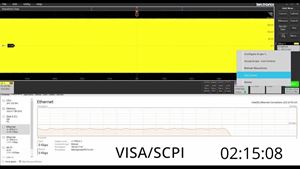

| MSO4B/5B/6B | Python3.x | NEW hybrid_visa_HSI_simple |
PIコマンドでオシロスコープの設定を行い、HSIを使用して高速に波形データを転送します。 このサンプル・コードを使用するには、tekhsiのライブラリをインストールしておく必要があります。 次のpipを実行してtekhsiライブラリをインストールください。 pip install tekhsi |
| MSO4B/5B/6B | Python3.x | NEW simple_single_hs_stopped_acq |
HSIを使用したシンプルな波形データ（Acquisition停止状態）の転送サンプル・コードです。 このサンプル・コードを使用するには、tekhsiのライブラリをインストールしておく必要があります。 次のpipを実行してtekhsiライブラリをインストールください。 pip install tekhsi |
| AWG5200/70000シリーズ、SourceXpressソフトウェア | Python3.x | AWG_WaveformTransfer | 波形データをAWG/SourceXpressに転送するサンプル例 |

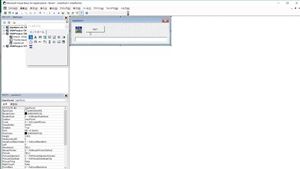

| 計測器全般 | VBA | VBA_VISA_Sample_Program_ without_TVC_Control |
外部PCと計測器の接続確認。機器IDを確認 ユーザーフォームとTVC Controlを使用しないサンプル例 |
| SMU2450 | Python3.x | Idn_Beep | SMU2450型のID情報を取得して、音が鳴るかテストします |
| SMU2450 | Python3.x | Check_Resistor_1 | SMU2450型により抵抗を測定し、その結果をターミナルに表示します |
| SMU2450 | Python3.x | Check_Resistor_2 | SMU2450型により、抵抗を測定し、結果をターミナルに表示します。指定したスペックを満たさない場合、音を鳴らします |
| SMU2450 | TSPスクリプト | Check_Resistor | SMU2450型により、抵抗を測定し、結果をターミナルに表示します。指定したスペックを満たさない場合、音を鳴らすと共にメッセージを表示します |
| MSO5/6、MSO/DPO70000 | Python3.x | Wait Trigger | オシロスコープをSingle Sequenceに設定し、トリガーがかかるまで次の処理を待機させます |
| MSO5/6、MSO/DPO70000 | Python3.x | GetWaveform_and_Plot | オシロスコープの波形データをバイナリ形式で転送し、電圧換算後にプロット表示 |
| MSO5/6 | LabVIEW | Save_Screen_Image | オシロスコープのスクリーン・イメージを外部PCにファイル保存 |

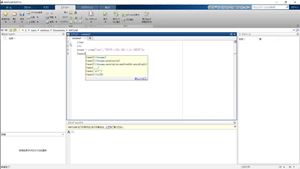

| 計測器全般 | Matlab | MATLAB_VISA_Sample_Program | 外部PCと計測器の接続確認。機器IDを確認 |

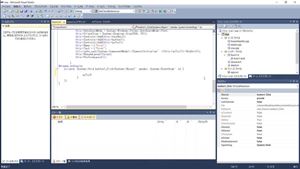

| 計測器全般 | C++ | CPP_VISA_Sample_Program | 外部PCと計測器の接続確認。機器IDを確認 TVC Controlを使用したサンプル例 |

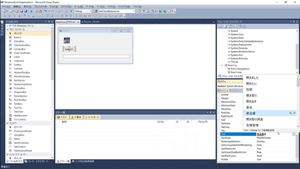

| 計測器全般 | C# | CSharp_VISA_Sample_Program | 外部PCと計測器の接続確認。機器IDを確認 TVC Controlを使用したサンプル例 |

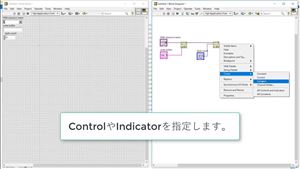

| 計測器全般 | LabVIEW | LabVIEW_VISA_Sample_Program | 外部PCと計測器の接続確認。機器IDを確認 |

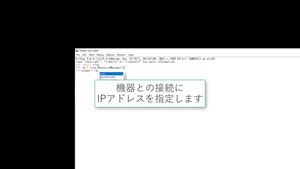

| 計測器全般 | Python3.x | Python_VISA_Sample_Program | 外部PCと計測器の接続確認。機器IDを確認 |

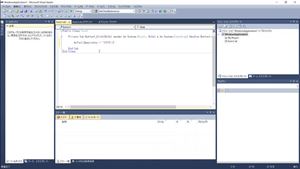

| 計測器全般 | VB.net | VBdotNet_VISA_Sample_Program | 外部PCと計測器の接続確認。機器IDを確認 TVC Controlを使用したサンプル例 |
計測機接続のサンプル動画
TekVISAを使用した計測器との接続お作法サンプル動画
自動計測に関するリンク集
自動計測に役立つ各種リンクをまとめました
| 製品 | 概要 |
|---|---|
| オシロスコープ | TEKVISA Connectivity Software – V5.11.1 |
| オシロスコープ | PI Translator 一部のTektronixオシロスコープにはプログラミング・コマンド・トランスレータが内蔵されており、新しいオシロスコープと古い機種とのコマンド互換性を確保できます。既存のプログラミング・コードへの影響を最小限に抑え、自動テスト・システムの古いオシロスコープの置換えが容易になります。 |

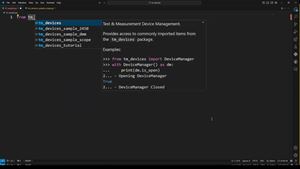

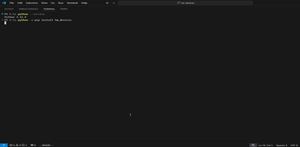

| Python Driver Package | Pythonを用いた、機器Driver Packageサイト（外部） 機器固有のコマンド・セットを、オートコンプリート、タイプ・ヒンティング、包括的な組み込みヘルプ、リアルタイム構文チェックなど、プログラム開発のスピードを向上させるDriver Packageを提供。 |
| テクトロニクス製品、ケースレー製品 | LabVIEW用機器ドライバー検索サイト（外部） 計測器モデルの名前でテクトロニクス製品、ケースレー製品の機器ドライバーが検索可能 |
| テクトロニクス製品、ケースレー製品 | Tektronix GitHubウェブサイト（外部） テクトロニクス製品、ケースレー製品のサンプル・プログラムを掲載 |
| オシロスコープ | TEKVISA Connectivity Software - V4.2.0 |
| オシロスコープ | VISA FAQ |
| オシロスコープ | プログラム・マニュアル検索サイト |
| MO5/6 | 5/6シリーズMSO プログラミング・インタフェース・ コマンド・トランスレータ概要サイト |
| TekScope | TekScope™ PC解析ソフトウェア・サイト |
| TekDrive | TekDriveサイト |
