TCP0150型　AC/DC電流プローブ

TCP0150型データ・シート

データ・シートをダウンロードする

詳細情報

オンラインで読む：

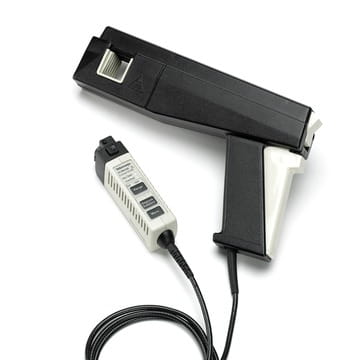

TCP0150型は、高性能で操作性の優れた150A AC/DC電流プローブです。TekVPIプローブ・インタフェースを装備したオシロスコープで使用することにより、外部電源の必要なく、直接接続することができます。

主な性能仕様
  • 周波数帯域：DC～20MHz
  • 最大電流：150ARMS
  • ピーク・パルス電流：500A
  • DCゲイン確度：1%未満（代表値）
  • 5mAレベルの低電流も正確に測定可能
主な特長
  • 操作性に優れ、正確なAC/DC電流測定
  • TekVPI™プローブ・インタフェースを使用してオシロスコープと直接接続
  • 低ノイズ、低DCドリフト
  • 自動単位スケーリングとオシロスコープ上でのリードアウト表示
  • GPIB/USBによるオシロスコープを介したプローブのリモート・コントロール
  • スプリットコア構造により、配線を切断することなく容易に接続可能
  • 使いやすい消磁／自動ゼロ機能
  • プローブ本体、オシロスコープ・メニューの両方による、設定とプローブ・ステータス／診断機能
アプリケーション
  • 電源
  • 半導体デバイス
  • 電力用インバータ／コンバータ
  • 電子安定器
  • 産業用／家電機器
  • モータ駆動
  • 輸送システム

仕様

すべての仕様は、特に断らないかぎり、保証値を表します。 すべての仕様は、特に断らないかぎり、すべての機種に適用されます。

性能（保証値）
周波数帯域

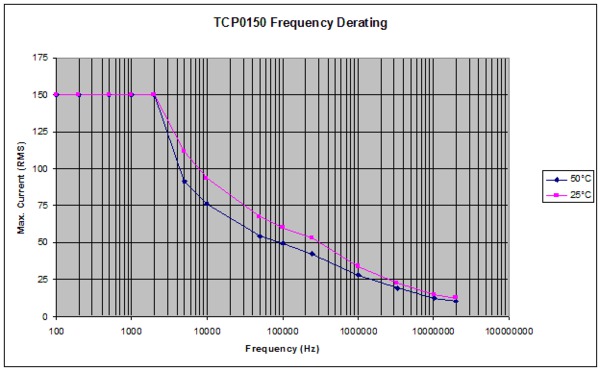

DC～20MHz（－3dB）周波数により低下。図1を参照（周波数帯域＝0.35／立上り時間から計算）
立上り時間
17.5ns以下
最大実効値電流
150A
最大ピーク・パルス電流
500A
最高感度
5mA（オシロスコープの設定が1mV/divの場合）

ACカップリング（AC/DCカップリングをサポートするオシロスコープの場合）

電流レンジ
25A、150A
最大裸線電圧
600VRMS CAT I および II

300VRMS CAT III

性能（代表値）
DC確度
±1%（代表値）、±3%（保証値）
最大電流時間積
25Aレンジ
3,000Aµs
150Aレンジ
15,000Aµs
挿入インピーダンス
1MHzで0.03Ω

5MHzで0.075Ω

10MHzで0.125Ω

20MHzで0.3Ω

信号遅延
約21ns
表示実効値ノイズ
500μARMS以下（プローブ単体）
寸法／質量
ケーブル長
2m
プローブ・ヘッド・サイズ
長さ
26.8cm
幅
4.1cm
高さ
15.6cm
最大導体直径
21mm×25mm
出荷時質量
0.7865kg
電源
TekVPIインタフェースを装備したオシロスコープから直接供給
環境条件
温度
動作時
0℃～＋50℃
非動作時
－40～＋75℃
湿度
動作時
相対湿度（RH）5%～95%（＋30℃まで）

相対湿度（RH）5%～85%（30～＋50℃）、結露なきこと

非動作時
相対湿度（RH）5%～95%（＋30℃まで）

相対湿度（RH）5%～85%（30～＋75℃）、結露なきこと

高度
動作時
2,000mまで
非動作時
12,000mまで
推奨オシロスコープ

TekVPIプローブ・インタフェースを装備したオシロスコープ。

注： プローブの性能を最大に引き出すために、当社のウェブサイト（jp.tek.com/software/downloads）から最新バージョンのオシロスコープ・ソフトウェアをダウンロードし、インストールしてください。

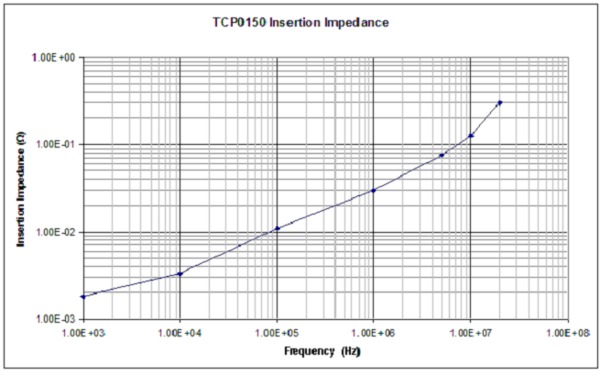

TCP0150型における挿入インピーダンス

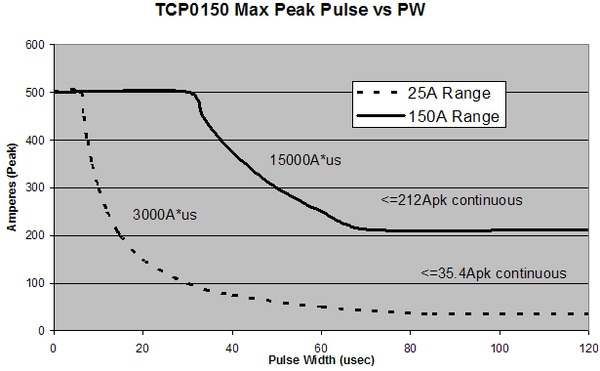

TCP0150型におけるパルス幅に対する最大ピーク・パルス

過熱を防ぐため、最大電流で連続10秒以上測定しないでください。

ご注文の際は下記の型名をご使用ください。

型名
TCP0150
AC/DC電流プローブ（TekVPIインタフェース）
オプション
言語オプション
Opt.L0
英語
Opt.L5
日本語
Opt.L7
簡体字中国語
Opt.L9
韓国語
サービス・オプション
Opt.CA1
1回の校正または機能検証
Opt.C3
3年標準校正（納品後2回実施）
Opt.C5
5年標準校正（納品後4回実施）
Opt.D3
3年試験成績書（Opt. C3と同時発注）
Opt.D5
5 年試験成績書（Opt. C5 と同時発注）
Opt. R3
3年保証期間
Opt.R5
5年保証期間
Opt.SILV600
標準保証を5年に延長
推奨アクセサリ
015-0601-50
1ターン電流ループ、50Ω、BNCコネクタ（性能検査に使用）
067-1701-xx
TekVPI校正フィクスチャ
067-1686-xx
DPO7000/70000シリーズ用校正／デスキュー・フィクスチャ

  •





    51Z-20815-5




    		当社はSRI Quality System RegistrarによりISO 9001およびISO 14001に登録されています。
    		製品は、IEEE規格488.1-1987、RS-232-Cおよび当社標準コード＆フォーマットに適合しています。
