シリアル・トリガ／解析アプリケーション・モジュール

仕様

バス設定オプション

ソース（クロックとデータ）

アナログ・チャンネル（1～4）

デジタル・チャンネル（D0～D15）

スレッショルド

チャンネルごとのスレッショルド設定

推奨プローブ

シングルエンド

アドレスのリード／ライトを含む

YesまたはNo

利用可能なデコード・フォーマット

Hex（16進）、バイナリ（2進）

表示モード

モード	概要
バス	バスのみ
バスと波形	バス波形とロジック波形の同時表示
イベント・テーブル	デコードされたパケット・データを表形式で表示

I²Cバスの設定（バス表示モードの選択画面の表示）

バスのトリガ／サーチ・オプション

特性	概要
トリガ／サーチ条件	開始 終了 繰返し開始 Ackなし アドレス（7または10ビット）、リード／ライトの選択 データ（バイト数：1～5） アドレスとデータ

I²Cバスの特定のアドレス値にトリガした例

バス・デコード

特性	概要
最大クロック／データ・レート	最大10Mbps（バスの自動デコードの場合）
デコード表示	開始（緑のブラケット） アドレス（黄色のボックス） Ackなし（赤の!シンボル） データ（シアンのボックス） 終了（赤のブラケット）

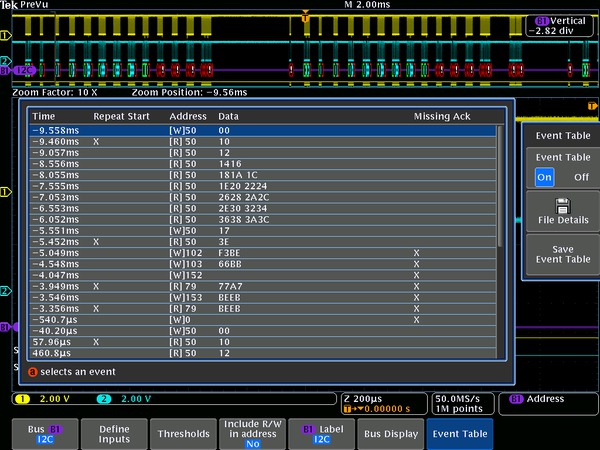

I²Cバスのイベント・テーブルの例。取込んだパケットすべてにタイムスタンプが付けられ、表形式で表示されている

SPIの特性

バス設定オプション

特性	概要
ソース（クロック、スレーブ・セレクト、MOSI、MISO）	アナログ・チャンネル（1～4）デジタル・チャンネル（D0～D15）
スレッショルド	チャンネルごとのスレッショルド設定
推奨プローブ	シングルエンド
デコード設定
フレーム	アイドル時間（2線SPI）スレーブ・セレクト（3線または4線SPI）
クロック	立上りまたは立下りエッジ
スレーブ・セレクト	アクティブ・ハイまたはアクティブ・ロー
MOSI	アクティブ・ハイまたはアクティブ・ロー
MISO	アクティブ・ハイまたはアクティブ・ロー
ワード・サイズ	4～32ビット
ビット順序	最上位ビット（MSB）から最下位ビット（LSB）から
利用可能なデコード・フォーマット	Hex(16進)、バイナリ(2進)
表示モード
バス	バスのみ
バスと波形	バス波形とロジック波形の同時表示
イベント・テーブル	デコードされたパケット・データを表形式で表示

SPIバスの設定（バス・ソースの入力オプション）

バスのトリガ／サーチ・オプション

特性	概要
トリガ／サーチ条件	SSアクティブ SOF（Start of Frame） MOSI MISO MOSIおよびMISO データ：最大128ビット（32ビット・ワード×4または4ビット・ワード×32）

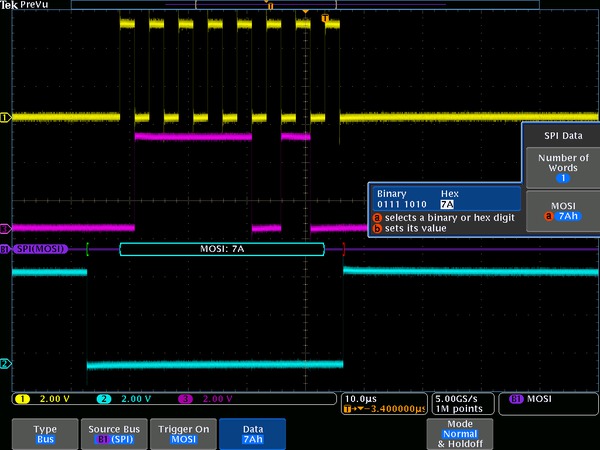

SPIバスの特定のMOSIデータ値にトリガした例

バス・デコード

特性	概要
最大クロック／データ・レート	最大50Mbps（バスの自動デコードの場合）
デコード表示	開始（緑のブラケット）データ（シアンのボックス） 終了（赤のブラケット）

SPIバスのイベント・テーブルの例。取込んだパケットすべてにタイムスタンプが付けられ、表形式で表示されている

RS-232/UART/RS-422/RS-485の特性

バス設定オプション

RS-232/UARTのソース（送信および受信）

アナログ・チャンネル（1～4）

デジタル・チャンネル（D0～D15）

RS-422/RS-485のソース（送信および受信）

アナログ・チャンネル（1～4）

スレッショルド

チャンネルごとのスレッショルド設定

推奨プローブ

RS-232/UART：シングルエンド

RS-422/RS-485：差動

極性

RS-422/RS-485

反転（UART、RS-422/RS-485）

デコード設定

パラメータ	概要
ビット・レート
あらかじめリストされているレート	50bps～2.8Mbps
カスタム	50bps～10Mbps
データ・ビット	7、8または9
パリティ	なし、奇数、または偶数
パケット	オンまたはオフ
パケットの終了	00h（NUL） 0Ah（LF） 0Dh（CR） 20h（SP） FFh

利用可能なデコード・フォーマット

Hex（16進）、バイナリ（2進）、ASCII

表示モード

モード	概要
バス	バスのみ
バスと波形	バス波形とロジック波形の同時表示
イベント・テーブル	デコードされたパケット・データを表形式で表示

RS-232バスの設定（RS-232バスのビット・レート・オプションの表示）

バスのトリガ／サーチ・オプション

特性	概要
トリガ／サーチ条件	Txのスタート・ビットRxのスタート・ビット Txのパケットの終了 Rxのパケットの終了 Txのデータ（バイト数：1～10） Rxのデータ（バイト数：1～10） Txのパリティ・エラー Rxのパリティ・エラー

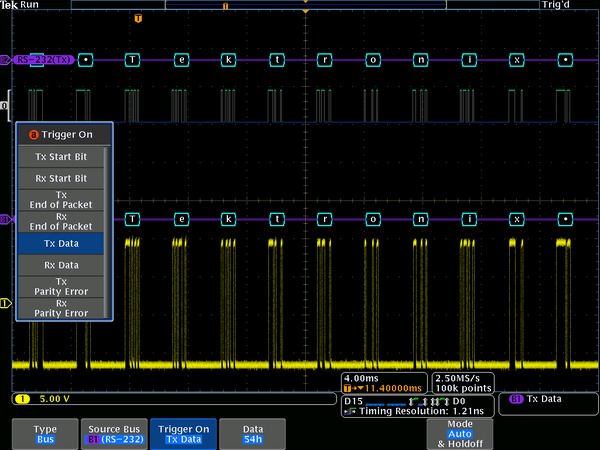

RS-232バスの特定のTxデータ値にトリガした例

バス・デコード

特性	概要
最大クロック／データ・レート	最大10Mbps（バスの自動デコードの場合）
デコード表示	データ（シアンのボックス） エラー（赤のボックス） - パリティ - フレーム

RS-232バスのイベント・テーブルの例。取込んだパケットすべてにタイムスタンプが付けられ、表形式で表示されている

CAN、CAN FD（ISOおよび非ISO）の特性

バス設定オプション

CAN_H、CAN_L、Rx、またはTxプロービングのソース

アナログ・チャンネル（1～4）

デジタル・チャンネル（D0～D15）

差動プロービングのソース

アナログ・チャンネル（1～4）

スレッショルド

チャンネルごとのスレッショルド設定

推奨プローブ

TDP1500型差動プローブ

CAN_H、CAN_L、Rx、Tx：シングルエンド

差動：差動

ビット・レート

パラメータ	概要
標準：あらかじめリストされているレートおよびカスタム	10kbps～1Mbps
FD：事前定義およびカスタム	1Mbps～10Mbps（MDO3K では7Mbps）

サンプル・ポイント

ビット周期またはユニット・インターバルの15～95%

利用可能なデコード・フォーマット

Hex（16進）、バイナリ（2進）

表示モード

パラメータ	概要
バス	バスのみ
バスと波形	バス波形とロジック波形の同時表示
イベント・テーブル	デコードされたデータを表形式で表示

CANバスの設定（CANバスの信号タイプ・オプションの表示）

バスのトリガ／サーチ・オプション

特性	概要
トリガ／サーチ条件1	フレームの開始 フレームの種類（データ、リモート、エラー、オーバロード） 識別子（標準または拡張） データ（バイト数：1～8、トリガ／サーチ条件：=、≠、<,>、≤、≥） 識別子とデータ フレームの終了 Ackなし ビット・スタッフ・エラー FD BRSビット FD ESI ビット フォーム・エラー すべてのエラー

CANバスの特定のデータ値にトリガした例

¹FD BRSビット、FD ESIビット、フォーム・エラー、およびすべてのエラーは、CAN FDがバスとして選択されている場合にのみ利用できます。

バス・デコード

特性	概要
デコード表示	開始（緑のブラケット） アドレス（黄色のボックス） DLC、CRC（紫のボックス） Ackなし（赤の!シンボル） データ（シアンのボックス） 終了（赤のブラケット） ビット・スタッフ・エラー（赤のボックス）

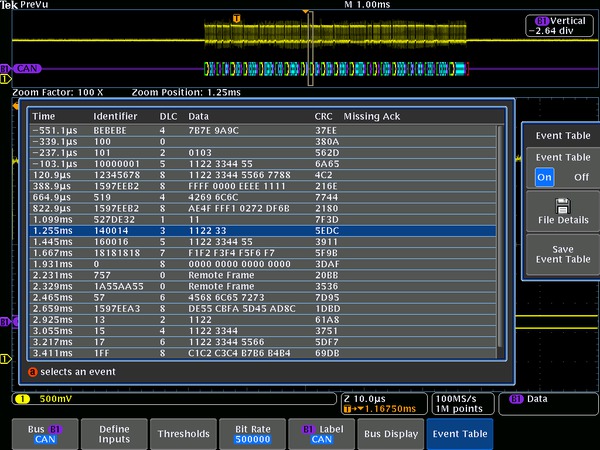

CANバスのイベント・テーブルの例。取込んだパケットすべてにタイムスタンプが付けられ、表形式で表示されている

LINの特性

バス設定オプション

ソース

アナログ・チャンネル（1～4）

デジタル・チャンネル（D0～D15）

スレッショルド

チャンネルごとのスレッショルド設定

推奨プローブ

シングルエンド

デコード設定

パラメータ	概要
極性	正極性または反転
ビット・レート
あらかじめリストされているレート	1.2kbps～19.2kbps
カスタム	800bps～100kbps
LINの規格	v1.x、v2.x、または両方
パリティ・ビットとIDを含む	YesまたはNo

利用可能なデコード・フォーマット

ミックス：IDとパリティ（Hex表示）、データとチェックサム（バイナリ表示）

Hex（16進）：全フィールド

バイナリ（2進）：全フィールド

表示モード

モード	概要
バス	バスのみ
バスと波形	バス波形とロジック波形の同時表示
イベント・テーブル	デコードされたデータを表形式で表示

LINバスの設定（LINバスの設定オプションの表示）

バスのトリガ／サーチ・オプション

特性	概要
トリガ／サーチ条件	シンク 識別子 データ（バイト数：1～8、トリガ／サーチ条件：=、≠、<,>、≤、≥、設定範囲内、設定範囲外） 識別子とデータ ウェイクアップ・フレーム スリープ・フレーム エラー（シンク、IDパリティ、チェックサム）

LINバスのシンク・エラーにトリガした例

バス・デコード

特性	概要
最大ビット・レート	最大1Mbps、最大20kbpsのLIN設定（自動バス・デコードの場合）
デコード表示	開始（緑のブラケット）シンク、ブレーク（紫のボックス） 識別子、パリティ（黄色のボックス） データ（シアンのボックス） チェックサム、ウェイクアップ（紫のボックス） EOF（赤のブラケット） エラー（赤のボックス） - シンク - パリティ - チェックサム - ヘッダ時間 - 応答時間 - フレーム時間 - 応答とフレーム時間

LINバスのイベント・テーブルの例。取込んだパケットすべてにタイムスタンプが付けられ、表形式で表示されている

FlexRayの特性

バス設定オプション

シングルエンド・プロービングのソース

アナログ・チャンネル（1～4）

デジタル・チャンネル（D0～D15）

差動プロービングのソース

アナログ・チャンネル（1～4）

スレッショルド

チャンネルごとのハイ、ローのスレッショルド

推奨プローブ

シングルエンドまたは差動

デコード設定

パラメータ	概要
ビット・レート	2.5Mbps, 5Mbps、10Mbps、カスタム（1Mbps～100Mbps）
チャンネル・タイプ	AまたはB
極性	BDiffまたはBP、BM、TxまたはRx

利用可能なデコード・フォーマット

ミックス：識別子、ペイロード長、サイクル・カウント（10進表示）、データおよびCRC（Hex表示）

Hex（16進）：全フィールド

バイナリ（2進）：全フィールド

表示モード

モード	概要
バス	バスのみ
バスと波形	バス波形とロジック波形の同時表示
イベント・テーブル	デコードされたデータを表形式で表示

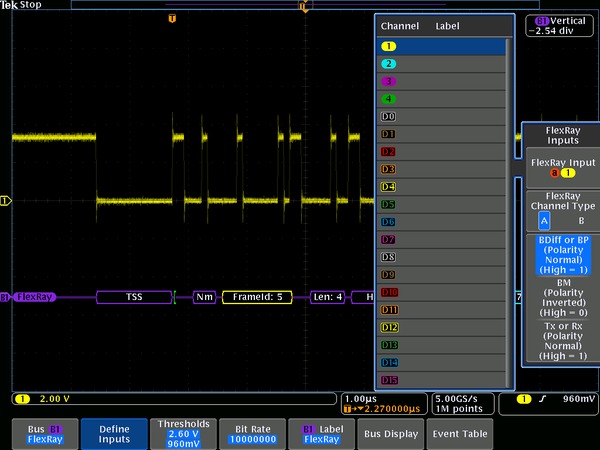

FlexRayバスの設定（FlexRayバスの入力オプションの表示）

バスのトリガ／サーチ・オプション

特性	概要
トリガ／サーチ条件	フレームの開始 インジケータ・ビット（ノーマル、ヌル、ペイロード、シンク、スタートアップ） 識別子（トリガ条件：=、≠、<、>、≤、≥、設定範囲内、設定範囲外） サイクル・カウント（トリガ条件：=、≠、<、>、≤、≥、設定範囲内、設定範囲外） ヘッダ・フィールド（インジケータ・ビット、識別子、ペイロード長、ヘッダCRC、サイクル・カウント） データ（バイト数：1～16、Don't Careのバイト・オフセット：253、トリガ条件：=、≠、<、>、≤、≥、設定範囲内、設定範囲外） 識別子とデータ フレームの終了（スタティック、ダイナミック（DTS）、すべて） エラー（ヘッダCRC、トレーラCRC、ヌル・フレーム、シンク・フレーム、スタートアップ・フレーム）

バス・デコード

特性	概要
最大ビット・レート	最大10Mbps（バスの自動デコードの場合）
デコード表示	TSS（紫のボックス）開始（緑のブラケット） フレームID（黄色のボックス） ペイロード長（紫のボックス） ヘッダ（紫のボックス） - ヌル - ノーマル - シンク - ペイロード - スタートアップ - 不明 - ヌル・シンク - ペイロード・シンク - ヌル・スタートアップ - ペイロード・スタートアップ - CRC - サイクル・カウント（黄色のボックス） - データ（シアンのボックス） - CRC、DTS、CID（紫のボックス） - 終了（赤のブラケット） - TSS - ヘッダCRC - トレーラCRC - ヌル・フレーム - シンク・フレーム - スタートアップ・フレーム - BSS - FSS

PCベースのアイ・ダイアグラム解析ソフトウェアにより、取込んだデータ全体からアイ・ダイアグラムを作成し、FlexRay規格で求められるTP1マスク・テストを実施している例（MDO4000Cシリーズのみで利用可能）

I²S/LJ/RJ/TDMの特性

バス設定オプション

ソース（クロック、ワード、データ）

アナログ・チャンネル（1～4）

デジタル・チャンネル（D0～D15）

スレッショルド

チャンネルごとのスレッショルド設定

推奨プローブ

シングルエンド

デコード設定

パラメータ	概要
ワード・サイズ	4～32ビット
クロック	立上りまたは立下りエッジ
ワード・セレクトの極性	正極性または反転
データ・ハイ	1または0
ビット順序	最上位ビット（MSB）から最下位ビット（LSB）から

利用可能なデコード・フォーマット

符号付き10進、Hex（16進）、バイナリ（2進）

表示モード

モード	概要
バス	バスのみ
バスと波形	バス波形とロジック波形の同時表示
イベント・テーブル	デコードされたデータを表形式で表示

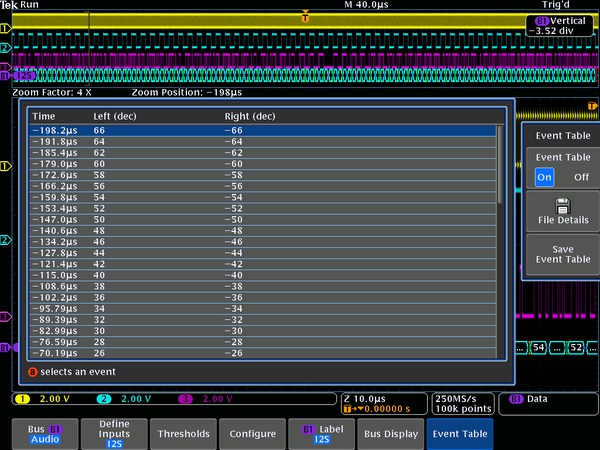

I²Sバスの設定（I²Sバスの入力設定オプションの表示）

バスのトリガ／サーチ・オプション

特性	概要
トリガ／サーチ条件	ワード・セレクトフレーム・シンク データ（いずれかのワード、左／右ワードを選択、トリガ／サーチ条件：=、≠、<,>、≤、≥、設定範囲内、設定範囲外）

I²Sバスの特定のデータ値にトリガした例

バス・デコード

特性	概要
最大クロック／データ・レート	最大12.5Mbps（I2S/LJ/RJバスの自動デコードの場合）最大25Mbps（TDMバスの自動デコードの場合）
デコード表示	開始（緑のブラケット）データ（シアンのボックス） 終了（赤のブラケット）

開始（緑のブラケット）データ（シアンのボックス）終了（赤のブラケット）

MIL-STD-1553の特性

バス設定オプション

ソース

アナログ・チャンネル（1～4）

リファレンス波形（1～4）

演算波形

スレッショルド

ソースごとのハイ、ローのスレッショルド

推奨プローブ

差動またはシングルエンド（1つのシングルエンド信号のみ必要）

デコード設定

パラメータ	概要
ビット・レート	1規格につき1Mbps
応答時間	2μs～100μs
極性	正極性または反転

利用可能なデコード・フォーマット

ミックス1：Hex（データ）、10進（アドレスとカウント）、バイナリ（ビット）

ミックス2：ASCII（データ）、10進（アドレスとカウント）、バイナリ（ビット）

Block Hex

Hexとバイナリ

バイナリ

表示モード

モード	概要
バス	バスのみ
バスと波形	バス波形とロジック波形の同時表示
イベント・テーブル	デコードされたパケット・データを表形式で表示

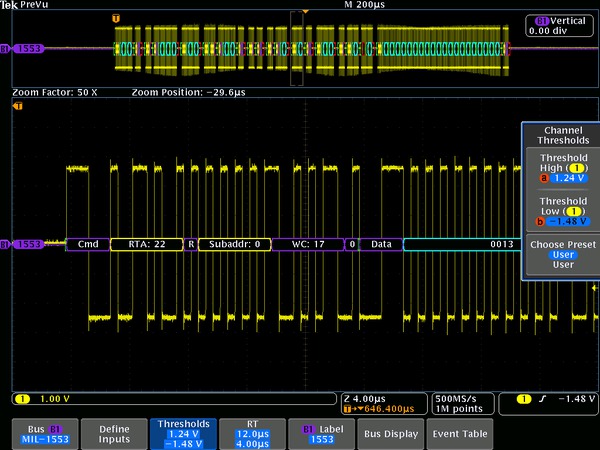

MIL-STD-1553バスの設定（スレッショルド・エントリ・フィールドの表示）

バスのトリガ／サーチ・オプション

特性	概要
トリガ／サーチ条件	シンクワード・タイプ1（コマンド、ステータス、データ） コマンド・ワード1（RTアドレス（＝、≠、＜、＞、≦、≧、範囲の内外）、T/R、サブアドレス／モード、データ・ワード・カウント／モード・コード、パリティを個々に設定） ステータス・ワード1（RTアドレス（＝、≠、＜、＞、≦、≧、範囲内、範囲外）、メッセージ・エラー、インスツルメンテーション、サービス・リクエスト・ビット、ブロードキャスト・コマンド・レシーブ、ビジー、サブシステム・フラグ、ダイナミック・バス・コントロール・アクセプタンス（DBCA）、ターミナル・フラグ、パリティを個々に設定） データ・ワード（ユーザ定義の16ビット・データ値） エラー（シンク、パリティ、マンチェスタ、不連続データ） アイドル・タイム（最短時間は4µs～100µsから選択可能、最短以下、最長以上、範囲内、範囲外でトリガ）

MIL-STD-1553バスの特定のデータ値にトリガした例

¹コマンド・ワードのトリガを選択すると、コマンドと不明瞭なコマンド／ステータス・ワードでトリガします。ステータス・ワードのトリガを選択すると、ステータスと不明瞭なコマンド／ステータス・ワードでトリガ。

特性	概要
最大クロック／データ・レート	最大1Mbps（バスの自動デコードの場合）
デコード表示	開始（緑のブラケット） シンク 1（紫のボックス）、ワード・タイプの識別 アドレス（黄色のボックス） R/T（紫のボックス） ワード・カウント（紫のボックス） ステータス・ビット（紫のボックス） データ（シアンのボックス） パリティ（紫のボックス） 終了（赤のブラケット） エラー（赤のボックス）

MIL-STD-1553バスのイベント・テーブルの例。取込んだパケットすべてにタイムスタンプが付けられ、表形式で表示されている

¹あいまいなコマンド／ステータス・ワードにはC/Sのラベルが付き、一般的なビット・デコード が表示されます。

ARINC 429の特性

バス設定オプション

ソース

アナログ・チャンネル（1～4）

リファレンス波形（1～4）

演算波形

スレッショルド

ソースごとのハイ、ローのスレッショルド

デコード設定

パラメータ	概要
ビット・レート	100kbps（ハイスピード）、12.5～14.5kbps（ロースピード）
極性	正極性または反転

利用可能なデコード・フォーマット

Hex（16進）、バイナリ（2進）、ミックス（表形式。ラベルは8進、データは16進）

表示モード

モード	概要
バス	バスのみ
バスと波形	バス波形とロジック波形の同時表示
イベント・テーブル	デコードされたデータを表形式で表示

ARINC 429バスの設定（ビット・レートとデータ・フォーマットの設定エントリの表示）

バスのトリガ／サーチ・オプション

特性	概要
トリガ／サーチ条件	ワード開始、ワード終了、ラベル、データ・フィールド（データ、SDI＋データ、SDI＋Data＋SSM）、ラベル＋データ、ギャップ・エラー、パリティ・エラー、ワード・エラー、任意のエラー・データ（データの条件：=、≠、＜、＞、≦、≧、範囲の内外）

ARINC 429バスの特定のデータ値でトリガ

特性	概要
最大クロック/データ・レート	最大100kbps（カスタム：1Mbps）
デコード表示	開始（緑のブラケット） ラベル（黄色のボックス） SDI（黄色のボックス） データ（シアンのボックス） SSM（紫のボックス） パリティ（シアンのボックス） 停止（赤のブラケット） エラー（赤のボックス） ワードの終了（赤のブラケット）

ARINC 429バスのイベント・テーブルの例。取込んだパケットすべてにタイムスタンプが付けられ、表形式で表示されている

USBの特性

バス設定オプション

USB 2.0対応：

ロースピード、フルスピード：すべてのMDO4000CシリーズまたはMDO3000シリーズ

ハイスピード：1GHzのアナログ・チャンネル帯域を持った機種

ソース

シングルエンド：アナログ・チャンネル（1～4）

デジタル・チャンネル（D0～D15）

差動：アナログ・チャンネル（1～4）、演算チャンネル、リファレンス・チャンネル（1～4）

推奨プローブ

ロースピード、フルスピード：シングルエンドまたは差動

ハイスピード：差動

スレッショルド・プリセット

ロースピード、フルスピード：シングル・エンド（D＋：1.4V、D－：－1.4V）、差動（ハイ：1.4V、ロー：－1.4V）

ハイスピード：差動（ハイ：100mV、ロー：－100mV）

ハイスピード：差動（ハイ：100mV、ロー：－100mV）

利用可能なデコード・フォーマット

ミックス1：フレームとアドレスは10進で表示、データはHexで表示

ミックス2：フレームとアドレスは10進で表示、データはASCIIで表示

Hex（16進）：全フィールド

バイナリ（2進）：全フィールド

表示モード

モード	概要
バス	バスのみ
バスと波形	バス波形とロジック波形の同時表示
イベント・テーブル	デコードされたパケット・データを表形式で表示

USB FSバスの特定のPIDにトリガした例

バス・デコード

特性	概要
USB2.0データ・レート	ロースピード：1.5Mbpsフルスピード：12Mbps ハイスピード：480Mbps
デコード表示	開始（緑のブラケット）PID（黄色のボックス） データ（シアンのボックス） CRC（紫のボックス） 終了（赤のブラケット）

バスの内容を自動的に表示したハイスピードUSBバスの例

バスのトリガ／サーチ・オプション

特性	概要
トリガ／サーチ条件	ロースピード：シンク、リセット、サスペンド、レジューム、パケットの終了、トークン（アドレス）パケット、データ・パケット、ハンドシェイク・パケット、スペシャル・パケット、エラーにトリガ／サーチトークン・パケット－任意のトークン・タイプ、SOF、OUT、IN、SETUP。アドレスの条件（≦、＜、＝、＞、≧、≠）、特定の値、または範囲の内外でトリガ可能。SOFトークンのフレーム番号は、2進、16進、符号なし10進、Don't Careデジットで指定可能。 データ・パケット－任意のデータ・タイプ、DATA0、DATA1。データの条件（特定の値との≦、＜、＝、＞、≧、≠）または範囲の内外でトリガ可能 ハンドシェイク・パケット－任意のハンドシェイク・タイプ、ACK、NAK、STALL スペシャル・パケット－任意のスペシャル・タイプ、リザーブ エラー－PIDチェック、CRC5、CRC16、ビット・スタッフ
	フルスピード：シンク、リセット、サスペンド、レジューム、パケットの終了、トークン（アドレス）パケット、データ・パケット、ハンドシェイク・パケット、スペシャル・パケット、エラーにトリガ／サーチ トークン・パケット－任意のトークン・タイプ、SOF、OUT、IN、SETUP。アドレスの条件（≦、＜、＝、＞、≧、≠）、特定の値、または範囲の内外でトリガ可能。SOFトークンのフレーム番号は、バイナリ、16進、符号なし10進、Don't Careデジットで指定可能。 データ・パケット－任意のデータ・タイプ、DATA0、DATA1。データの条件（特定の値との≦、＜、＝、＞、≧、≠）または範囲の内外でトリガ可能 ハンドシェイク・パケット－任意のハンドシェイク・タイプ、ACK、NAK、STALL スペシャル・パケット－任意のスペシャル・タイプ、PRE、リザーブ エラー－PIDチェック、CRC5、CRC16、ビット・スタッフ
	ハイスピード：シンク、リセット、サスペンド、レジューム、パケットの終了、トークン（アドレス）パケット、データ・パケット、ハンドシェイク・パケット、スペシャル・パケット、エラーにトリガ／サーチトークン・パケット－任意のトークン・タイプ、SOF、OUT、IN、SETUP。アドレスの条件（≦、＜、＝、＞、≧、≠）、特定の値、または範囲の内外でトリガ可能。SOFトークンのフレーム番号は、バイナリ、16進、符号なし10進、Don't Careデジットで指定可能。 データ・パケット－任意のデータ・タイプ、DATA0、DATA1、DATA2、MDATA。データの条件（特定の値との≦、＜、＝、＞、≧、≠）または範囲の内外でトリガ可能 ハンドシェイク・パケット－任意のハンドシェイク・タイプ、ACK、NAK、STALL、NYET スペシャル・パケット－任意のスペシャル・タイプ、ERR、SPLIT、PING、リザーブ。指定可能なSPLITパケット・コンポーネント： ハブ・アドレス スタート／コンプリート – Don't Care、スタート（SSPLIT）、コンプリート （CSPLIT） ポート・アドレス スタート／エンド・ビット – Don't Care、コントロール／バルク／インタラプト （フルスピード・デバイス、ロースピード・デバイス）、 アイソクロナス（Data is Middle、Data is End、Data is Start、 Data is All） エンドポイント・タイプ – Don't Care、コントロール、アイソクロナス、バルク、 インタラプト エラー – PIDチェック、CRC5、CRC16

Ethernetの特性

バス設定オプション

Ethernet対応

10BASE-T、100BASE-TX

MDO4000Cシリーズのみ

ソース

シングルエンド：アナログ・チャンネル（1～4）

差動：アナログ・チャンネル（1～4）、演算チャンネル、リファレンス・チャンネル（1～4）

推奨プローブ

10BASE-T：シングルエンドまたは差動

100BASE-TX：差動

スレッショルド・プリセット

10BASE-T：シングル・エンド（D＋：1.25 V、D－：1.25 V）、差動（ハイ：1.25V、ロー：－1.25V）

100BASE-TX：シングル・エンド（D＋：500mV、D－：500mV）、差動（ハイ：500mV、ロー：－500mV）

利用可能なデコード・フォーマット

ミックス1：データはHex（16進）で表示、他のすべてのフィールドは10進またはHex（16進）のいずれかで表示

ミックス2：データはASCIIで表示、他のすべてのフィールドは10進またはHex（16進）のいずれかで表示

Hex（16進）：全フィールド

バイナリ（2進）：全フィールド

表示モード

モード	概要
バス	バスのみ
バスと波形	バス波形とロジック波形の同時表示
イベント・テーブル	デコードされたデータを表形式で表示

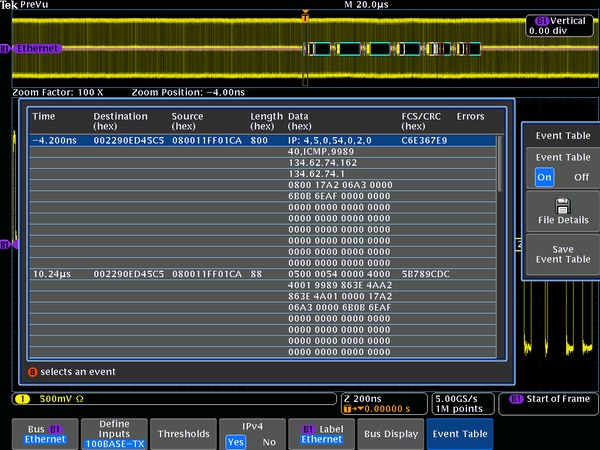

DPO4ENETの表示例。デコードされた100BASE-TXのすべてのパケット情報がイベント・テーブルに表示される

バス・デコード

特性	概要
Ethernetデータ・レート	10BASE-T：10Mbps 100BASE-TX：100Mbps
デコード表示	開始（緑のブラケット） MACアドレス（黄色のボックス） データ（シアンのボックス） IPv4ヘッダ（白のボックス） TCPヘッダ（茶のボックス） CRC（紫のボックス） 終了（赤のブラケット） エラー（赤のボックス）
インターネット・プロトコルのサポート	IPv4
トランスポート層プロトコルのサポート	TCP

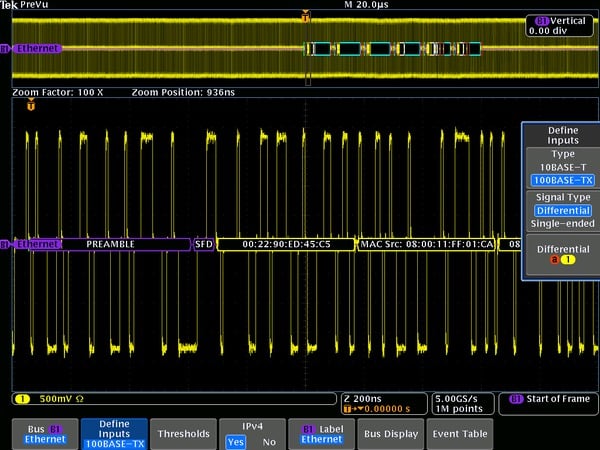

DPO4ENETによる100BASE-TXの色識別表示

表示モード

モード（Mode）	概要
バス	バスのみ
バスと波形	バス波形とロジック波形の同時表示
イベント・テーブル	デコードされたパケット・データを表形式で表示

DPO4ENETの表示例。デコードされた100BASE-TXのすべてのパケット情報がイベント・テーブルに表示される

バス・トリガ・オプション

Opt.	概要
トリガ／サーチ条件	10BASE-T：スタート・フレーム・デリミタ MACアドレス：ソース、48ビット・アドレス値の宛先にトリガ MAC Qタグ・コントロール・インフォメーション：Qタグ32ビット値にトリガ MAC長／タイプ：アドレスの条件（特定の16ビット値との≦、＜、＝、＞、≧、≠）または範囲の内外でトリガ可能 IPヘッダ：IPプロトコル8ビット値、ソース・アドレス、宛先アドレスにトリガ TCPヘッダ：宛先ポート、ソース・ポート、シーケンス番号、Ack番号にトリガ TCP/IPv4/MACクライアント・データ：アドレスの条件（特定のデータ値との≦、＜、＝、＞、≧、≠）または範囲の内外でトリガ可能。トリガするバイト数は1～16から選択可能。Don't Careのバイト・オフセット・オプション：0～1499 パケットの終了 FCS（CRC）エラー
	100BASE-TX：スタート・フレーム・デリミタ MACアドレス：ソース、48ビット・アドレス値の宛先にトリガ MAC Qタグ・コントロール・インフォメーション：Qタグ32ビット値にトリガ MAC長／タイプ：アドレスの条件（特定の16ビット値との≦、＜、＝、＞、≧、≠）または範囲の内外でトリガ可能 IPヘッダ：IPプロトコル8ビット値、ソース・アドレス、宛先アドレスにトリガ TCPヘッダ：宛先ポート、ソース・ポート、シーケンス番号、Ack番号にトリガ TCP/IPv4/MACクライアント・データ：アドレスの条件（特定のデータ値との≦、＜、＝、＞、≧、≠）または範囲の内外でトリガ可能。トリガするバイト数は1～16から選択可能。Don't Careのバイト・オフセット・オプション：0～1499 パケットの終了 FCS（CRC）エラー アイドル

DPO4ENETの表示例。特定の10BASE-T MACソース・アドレスにトリガ

ご注文の際は以下の型名をご使用ください。

現在の製品／製造中止の製品

¹2つのアナログ・チャンネルのみを備えており、デジタル・チャンネルを持たない機種では、SPIのサポートは2線のSPIのみに限定されます。

²DPO4AUTOMAXには、FlexRayのアイ・ダイアグラム解析をサポートするPCベースのソフトウェア・パッケージが含まれます。

³2つのアナログ・チャンネルのみを備えており、デジタル・チャンネルを持たない機種では使用できません。

⁴USB（LS/FS）のトリガ／デコードは、指定の製品ファミリのすべての機種で使用できます。HSのデコードは1GHzの機種でのみ使用できます。HSのトリガは MSO/DPO4000BシリーズおよびMDO4000/B/C シリーズの1GHzの機種でのみ使用できます。

⁵100BASE-TXの場合は、350MHz以上の機種を使用する必要があります。

推奨プローブ

推奨プローブ、必要なプローブ・アダプタの詳細については、当社ウェブ・ サイト（ www.tek.com/probes）をご参照ください。
