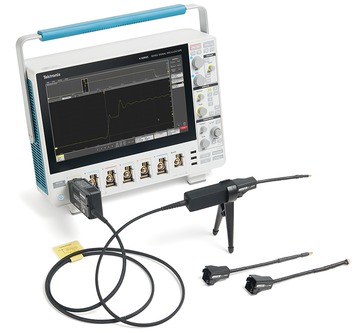

光アイソレーション型差動プローブ
TIVP1, TIVP05, TIVP02 Datasheet

詳細情報
- 光アイソレーション型差動プローブ
- 製品サポート
- その他の オシロスコープ・プローブ 情報を見る
オンラインで読む:
IsoVuプローブ技術は、100V/ns以上という高いスルー・レートの±60kVの基準電圧で、最大±2,500 Vの高確度な差動測定を実現します。第2世代のIsoVuは、第1世代のプローブの1/5のサイズでありながら、IsoVu技術のすべてのメリットを継承しています。
汎用性の高いMMCXコネクタ、広い周波数帯域とダイナミック・レンジ、優れた同相除去比を兼ね備えた第二世代IsoVuプローブは、絶縁プローブ技術の新しい基準を打ち立てた製品であり、SiC/GaNを使用したワイド・バンドギャップ・パワー半導体の設計に最適です。
IsoVuプローブの利点
IsoVu技術は、測定システムとDUTの間を完全にガルバニック絶縁するために、パワー・オーバ・ファイバ(PoF)と光アナログ信号経路を使用しています。コモンモード電圧でプローブを独立してフローティングさせられるため、絶縁による大きなメリットが生まれます。
- 同相除去比:DCで160dB(1億:1)
- 同相除去比:100MHzで最大120dB(100万:1)
- 同相除去比:1GHzで最大80dB(10,000:1)
- コモンモード電圧レンジ:±60kV
- 差動入力電圧範囲:最大±2,500V
- 最大オフセット・レンジ:±2,500V
高電圧/広帯域対応
従来の差動プローブでは、広帯域か高電圧レベルのいずれかを選択しなければなりませんでした。IsoVuプローブは、シールド付き同軸ケーブルとアイソレーションにより、広帯域と±2,500 Vの差動電圧範囲を両立させることに成功しています。IsoVu Gen 2は、予算と性能のニーズに合わせて、200MHz、500MHz、1GHzの周波数帯域を選択できます。
優れた性能と接続性

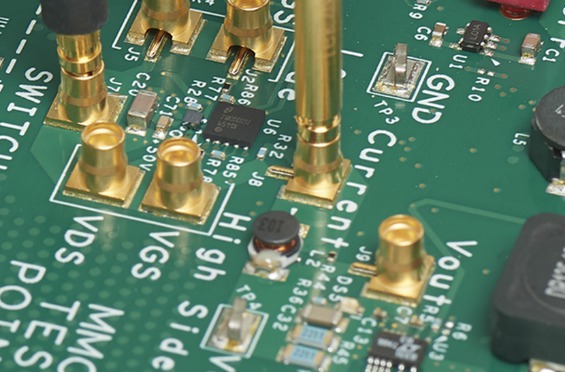

IsoVuプローブ・チップには、優れた性能と利便性の高いアクセスを提供する、さまざまなタイプのコネクタ/アクセサリが用意されています。プローブは、安価で汎用性の高いMMCXコネクタに直接接続することができます。これにより、安定したハンズフリーのテスト・ポイントを確保できるだけでなく、広い帯域と優れた同相除去比を提供します。中心導体は堅牢な金属製ボディによってシールドされ、干渉を最小限に抑えるために、グランド・ループ領域を大幅に減少させています。
プローブ・チップが多種多様な接続に対応できるように、豊富なアクセサリが用意されています。250V以上の差動電圧を必要とするアプリケーションのために、2.54mm(0.100 インチ)、5.08mm(0.200 インチ)間隔のスクエア・ピン・チップもご利用になれます。チップを使用しない場合、センサ・ヘッドではプローブのSMAコネクタで1MΩと50Ωの切り替え可能な終端を利用できます。この機能により、対応可能なオシロスコープで絶縁チャンネルが利用できます。
パワー・コンバータ/モータ・ドライブ設計でのフローティング測定
ハーフブリッジ・パワー・コンバータのハイサイドでは、ソースまたはコレクタと基準点においてスルー・レートが大きく変化するために測定が困難です。SiC/GaN FETなどのワイド・バンドギャップ半導体は、数ナノ秒で高電圧がスイッチングするため、測定はさらに困難になります。こうした、急激に変化するコモンモード電圧に起因するノイズが差動測定に漏れるため、VGSやVDSの詳細な特性も見えにくくなります。IsoVuプローブは、全周波数帯域で優れたコモンモード除去機能を備えているため、信号の詳細を正確に観測することができます。
アプリケーション
- SiC/GaN、FET、IGBTを使用したハーフブリッジ/フルブリッジ設計
- フローティング測定
- パワー・コンバータの設計
- パワー・デバイスの評価
- スイッチング電源の設計
- インバータ設計
- モータ・ドライブの設計
- インバータ回路の設計
- ESD/ESDのトラブルシューティング
- 電流シャント測定
仕様
すべての仕様は、特に断りのないかぎり代表値であり、すべての機種に適用されます。
- 概要
特性 TIVP1型 TIVP05 TIVP02 周波数帯域 1GHz 500MHz 200MHz 立上り時間 450ps 850ps 2ns
- 差動入力電圧レンジ、オフセット・レンジ、差動インピーダンス
以下のセンサ・チップ・ケーブルのみを使用してください。
センサ・チップ・ケーブル 差動入力電圧範囲 オフセット・レンジ 入力インピーダンス SMA入力(50Ωモード) ±5V ±25V 50Ω || - SMA入力(1MΩモード) ±5V ±25V 1MΩ || 11pF TIVPMX10X型 ±50V ±200V 10MΩ || 2.8pF TIVPMX50X ±250V ±250V 9.75MΩ || 2.3pF TIVPSQ100X ±500V ±500V 9.75MΩ || 3.5pF未満 TIVPWS500X ±2.5kV ±2.5kV 40 MΩ || 2.4 pF TIVPMX1X ±5V ±25V 50Ωまたは1MΩ || 28pF
- 同相除去比
±5Vレンジでは約20dB低下(DCを除く)。
センサ・チップ・ケーブル DC 1MHz 100MHz 200MHz 500MHz 1GHz SMA入力(50Ωモード) 160dB 145dB 100dB 100dB 100dB 90dB SMA入力(1MΩモード) 160dB 145dB 100dB 100dB 100dB 90dB TIVPMX10X型 160dB 115dB 92dB 90dB 85dB 80dB TIVPMX50X 160dB 110dB 80dB 80dB 80dB 70dB TIVPSQ100X型 160dB 105dB 60dB 50dB 35 dB 25 dB TIVPWS500X型 160dB 90dB 50dB 40dB 20dB 10dB TIVPMX1X型 160dB 125dB 115dB 110dB 100dB 90dB
- 最大非破壊差動電圧
センサ・チップ・ケーブル Vpk(DC+ピークAC)1 SMA入力(50Ωモード) 5VRMS SMA入力(1MΩモード) 100Vpk TIVPMX10X型 250Vpk TIVPMX50X 300Vpk TIVPSQ100X型 600Vpk TIVPWS500X型 3,300Vpk TIVPMX1X型 5VRMS(50Ω)、100Vpk(1MΩ)
- コモンモード電圧範囲
- 60kVピーク
- コモンモード入力インピーダンス(代表値)
- 入力抵抗
- 光ファイバ接続によるガルバニック絶縁
- 入力容量2
- 2pF未満
- DCゲイン確度
- 差動DCゲイン精度
- 3%未満
- システム・ノイズ(rms)
センサ・チップ・ケーブル ±20mVレンジ(最大感度) ±320mVレンジ ±5Vレンジ(最大レンジ) SMA入力(50Ωモード) 0.43mVrms 1.46mVrms 48mVrms SMA入力(1MΩモード) 0.43mVrms 1.46mVrms 48mVrms TIVPMX10X 4.3mVrms 14.6mVrms 480mVrms TIVPMX50X 21.5mVrms 73mVrms 2.4Vrms TIVPSQ100X型 43mVrms 146mVrms 4.8Vrms TIVPWS500X型 215mVrms 730mVrms 24Vrms
- 伝搬遅延
- 2mのケーブル
- 18.3ns
- 10mのケーブル
- 63.7ns
レーザ基準
- CLASS I LASER PRODUCT
- 本製品は、2007年6月24日のレーザ通知第50号による変更を除いて、21 CFR 1040.10および1040.11に準拠しています。
1周波数が高くなると低下。『TIVPシリーズIsoVu測定システム・ユーザ・マニュアル』の「仕様」セクションの差動入力電圧対周波数ディレーティング曲線を参照してください。
2センサ・ヘッドとリファレンス・プレーンの間の容量。センサ・ヘッドはリファレンス・プレーンの上に15.25cm離して置きます。
ご注文の際は以下の型名をご使用ください。
型名
- TIVP1
- IsoVu絶縁プローブ(1GHz、2m)
- TIVP05
- IsoVu絶縁プローブ(500MHz、2m)
- TIVP02
- IsoVu絶縁プローブ(200MHz、2m)
- TIVP1L
- IsoVu絶縁プローブ(1GHz、10m)
- TIVP05L
- IsoVu絶縁プローブ(500MHz、10m)
- TIVP02L
- IsoVu絶縁プローブ(200MHz、10m)
スタンダード・アクセサリ
- 016-2147-xx
- IsoVuキャリング・ケース(2m機種用):ソフトケース(フォーム・インサート付き)がTIVPを保護し、光ファイバの最小曲げ半径を確保
- 016-2149-xx
- IsoVuキャリング・ケース(10m機種用):ソフトケース(フォーム・インサート付き)がTIVPを保護し、光ファイバの最小曲げ半径を確保
- 003-1947-xx
- SMAレンチ/ドライバ・ツール、SMAコネクタ用5/16インチ・レンチ
- 131-9717-xx
- プローブ・チップ・アダプタ:MMCX IsoVuチップを標準の2.54mm(0.100 インチ)間隔、5.08mm(0.025 インチ)スクエア・ピンに変換
- 352-1179-xx
- プローブ用プローブ・バイポッド(TIVPシリーズをホルダ内で回転させることでスクエア・ピン・ヘッダに対応可能)
- TIVPMX10X
- MMCXプローブ・チップ:優れた周波数帯域とCMRR性能を実現するためにMMCXチップを推奨
- 071-3733-xx
- TIVPシリーズ・クリック・リファレンス・ガイド
- ---
- 校正証明書
翻訳版マニュアル(PDF)は、テクトロニクスの Web サイトからダウンロードできます。
推奨アクセサリ
- TIVPMX50X
- 50:1センサ・チップ・ケーブル(MMCXコネクタ付き)
- TIVPSQ100X型
- 100:1センサ・チップ・ケーブル(2.54mm(0.100 インチ)間隔のスクエア・ピン・コネクタ付き)
- TIVPWS500X型
- 500:1センサ・チップ・ケーブル(5.08mm(0.200 インチ)間隔のワイド・スクエア・ピン・コネクタ付き)
- TIVPMX1X型
- 1:1 MMCXセンサ・チップ・ケーブル
- 131-9677-xx
- スクエア・ピン‐MMCXアダプタ、1.57mm(0.062 インチ)間隔
- 352-1170-xx
- プローブ・チップ用三脚
- 196-3546-xx
- リード、MMCX‐ICグラバ
- 196-3547-xx
- リード、スクエア・ピン‐ICグラバ
- 020-3189-xx
- リード、ワイド・スクエア・ピン‐バナナ・ジャック
- 196-3434-xx
- スクエア・ピンYリード
- 206-0569–xx
- MicroCKTグラバ
- 020-3169-xx
- スクエア・ピン(1.57mm(0.062 インチ)間隔テスト・ポイント用)
- 003-1946-xx
- はんだ付け補助器具(1.57mm(0.062 インチ)間隔スクエア・ピン用)
対応オシロスコープ
本測定システムは、以下のテクトロニクス製オシロスコープで使用できます。このリストに掲載されていないオシロスコープについては、当社営業担当までお問い合わせください。
- 4シリーズMSO
- 5シリーズMSO
- 6シリーズMSO
サービス・オプション
- Opt. C3
- 3年間の校正サービス
- Opt. C5
- 5 年間の校正サービス
- Opt. D1
- 校正データ・レポート
- Opt. D3
- 3年試験成績書(Opt. C3と同時発注)
- Opt. D5
- 5年試験成績書(Opt. C5と同時発注)
- Opt. R3
- 3年間の修理サービス(保証期間を含む)
- Opt. R5
- 5年間の修理サービス(保証期間を含む)
オシロスコープのプローブとアクセサリは、保証およびサービスの対象外です。プローブとアクセサリの保証と校正については、それぞれのデータ・シートをご参照ください。
