AC電流プローブ

P6021A型, P6022型

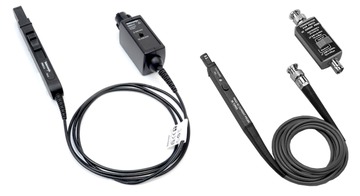

P6021およびP6022電流プローブは、汎用性の高いAC電流測定を実現します。どちらのプローブも、幅広い周波数で正確な電流測定を行います。P6021およびP6022では、電流導体にクリップ留めすることにより、回路を破損することなく電流測定を行うことができます。シールド・プローブ・ヘッドは、スライドが開いた位置にあるときは接地されないため、テスト中の回路が誤って接地されることはありません。

主な性能仕様

P6021A
- 120Hz～60MHz
- 10.6 A RMS、250 Aピーク、10 mA感度
P6022
- 935Hz～120MHz
- 2.12 A RMS、100 Aピーク、1 mA感度

主な特長

1MΩ入力用
絶縁されたプローブ・ヘッド
ACのみ
スプリット・コア構造で、回路への接続が簡単
ケーブル長1.5m

アプリケーション(A)

モータ駆動
電力用インバータ／コンバータ
電源
航空電子工学

P6021A型

P6021Aは、優れた低周波数特性を持つ広帯域性能を提供。汎用的なアプリケーションにお使いいただけます。帯域幅は120～60 MHzです。プローブ・レンジは2 mA/mV～10 mA/mVの間で切り替え可能です。

P6022型

935 Hz～120 MHzの帯域幅を備えたP6022は、P6021Aの約半分のヘッドサイズ（10 mm x 6mm）で、コンパクトで高性能な回路の電流測定に最適です。ターミネーション出力（パッシブ）は、1 mA/mV～10 mA/mVの間で切り替え可能です。

仕様

すべての仕様は、特に断りのないかぎり、すべての機種に適用されます。

物理特性

Probe dimensions

ケーブル長

1.5 m

P6021Aプローブ・ヘッド

長さ: 20 cm
幅: 16 mm
高さ: 32 mm
最大導体直径: 5 mm

P6022プローブ・ヘッド

長さ: 152 mm
幅: 6.4 mm
高さ: 12 mm
最大導体直径: 2.8 mm

EMC適合性および安全性

Compliance

適合性

CAN/CSA-C22.2 No. 61010-1

CAN/CSA-C22.2 No. 61010-2-032

UL 61010-1

UL61010B-2-032

EN 61010-1

EN 61010-2-032

ご注文の際は以下の型名をご使用ください。

型名

P6021A: 電流プローブ
P6022: 電流プローブ (ターミネーション付き)

スタンダード・アクセサリ

15cmグランド・リード: 196-3521-00
インストラクション・マニュアル: 071-3004-00（P6021A）、; 070-0948-03（P6022）
ターミネーション: 011-0106-00（P6022型のみ）

推奨アクセサリ

ナイロン製キャリング・ケース: 016-1952-xx
1ターン電流ループ、50Ω、BNCコネクタ（性能検査に使用）: 067-2396-xx
デスキュー／校正装置: 067-1686-xx

保証期間

1年間

サービス・オプション

Opt.C3: 3年間の校正サービス
Opt.C5: 5 年間の校正サービス
Opt.D1: 校正データ・レポート
Opt.D3: 3年試験成績書（Opt.C3)
Opt.D5: 5年試験成績書（Opt.C5)
Opt.R3: 3年保証
Opt.R3DW: 製品保証期間1年＋2年の延長保証。（製品購入時に3年保証開始）
Opt.R5: 5年間の修理サービス（保証期間を含む）
Opt.R5DW: 製品保証期間1年＋4年の延長保証購入時からの5年間
