TriMode™プローブ・ファミリ
ミックスド･シグナル･オシロスコープ・データ・シート
この製品は販売終了となり、P77シリーズTriModeプローブに置き換えられました
このデータ・シートの製品は、テクトロニクスでは販売終了となっています。
Tektronix Encoreプレミアム再生品を見るbr/>
上記製品のサポートと保証のステータスをチェックする
主な特長
TriMode™プローブ ― 一度のセットアップで、プローブ・チップの接続を変更せずに3種類の測定が可能
- 差動
- シングルエンド
- コモン・モード（従来のプロービング手法と異なり、プローブは1本のみ）
信号忠実度
- 25GHz（P7520A型、P75PST型チップを使用）
- 20GHz（P7520A型）
- 16GHz（P7516型）
- 13GHz（P7513A型）
- 8GHz（P7508型）
- 6GHz P7506型
- 4 GHz P7504型
多様な接続方法に対応 – はんだ付け、ハンドヘルド、プロービング・アーム
- ソルダ・ダウンの各種オプション

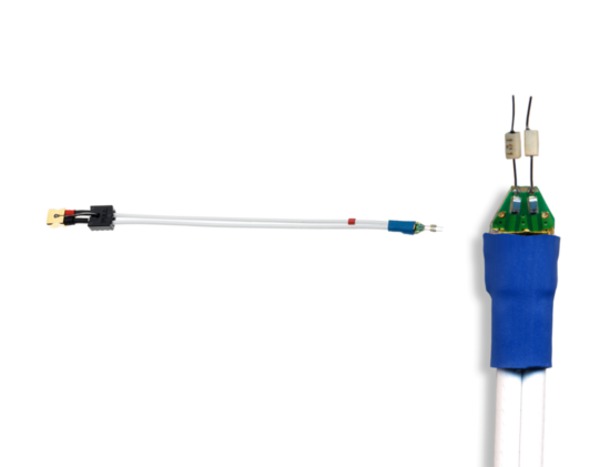

- TriMode™ソルダ・チップ
- 高実装密度プロービングのための小型設計
- 周波：4～25GHz
- 耐温度プロービングのための1.5m延長ケーブル
- 複数のプローブ・チップにすばやく確実に接続
- 精密差動プロービング・モジュール（オプション）– ハンドヘルドおよびプロービング・アームによる測定が可能
- 小型精密テーパ・チップ、自由度の高い多関節ジョイント、可変プローブ・チップ・スペーシング
TekConnect™インタフェース – TekConnect™対応オシロスコープ／プローブの制御と操作性
- プローブ補正ボックスまたはオシロスコープに表示されるメニューでの直接操作により設定コントロールが可能
- TekConnect™インタフェースを介してTektronixリアルタイム・オシロスコープに接続することで、測定を自動制御できます
- プローブ補正ボックスの上面または背面でTriMode™／減衰比の確認が可能
アプリケーション
代表的なアプリケーション例：
- PCI Express
- シリアルATA
- DDR2/3/4
- USB
TriMode™プロービング・アーキテクチャ
TriModeプロービングでは、1回のプローブ・セッティングで、差動測定、シングルエンド測定、コモン・モード測定が正確に実行できます。
高い信号忠実度と高速な波形取込みで業界をリードしてきたTektronixは、プローブ市場の先駆者としての実績に基づいて、革新的なプロービング・アーキテクチャである、"TriMode™プロービング"を開発し、その使いやすさと優れた信号忠実度により、次世代の業界標準を確立しました。このアーキテクチャにより、柔軟なプロービングが可能になり、より効果的で効率的な作業が行えます。P7500シリーズTriModeプローブ独自の機能により、プローブの接続ポイントをつなぎ変えることなく、差動測定、シングルエンド測定、コモン・モード測定を行うことができます。
セットアップ時間を短縮できるため、生産性が向上します。1回のプローブ・セットアップにより、ボタンを押すだけで3種類の測定が行えます。P7500シリーズのTriModeプローブ・アーキテクチャは、周波とDUTへの低負荷を実現するTektronixの伝統を継承しながら、接続性と価値を向上させています。
多様な接続方法に対応 – はんだ付け、ハンドヘルド、プロービング・アーム

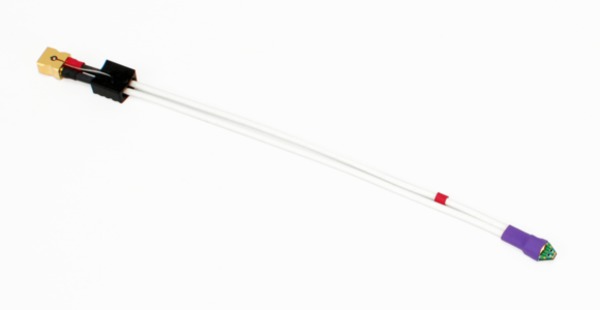

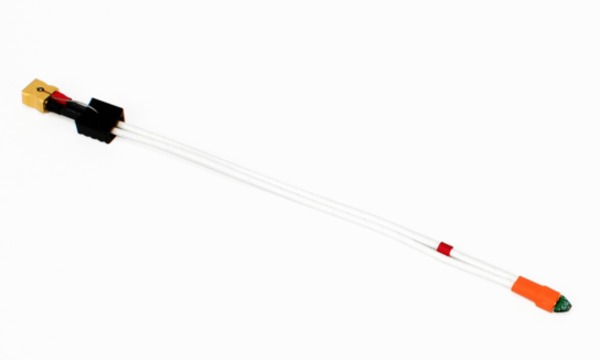

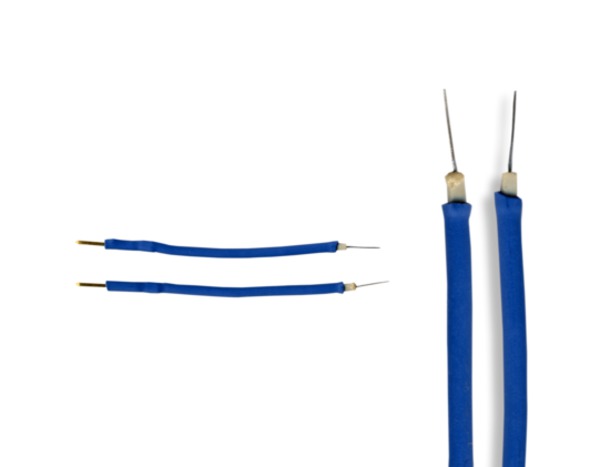

P7500シリーズTriMode™プローブ・アーキテクチャは、多様な接続性を提供し、リアルタイム・オシロスコープで利用可能な最高レベルのプローブ忠実度を実現します。P7500シリーズの豊富な接続性を以下に示します。

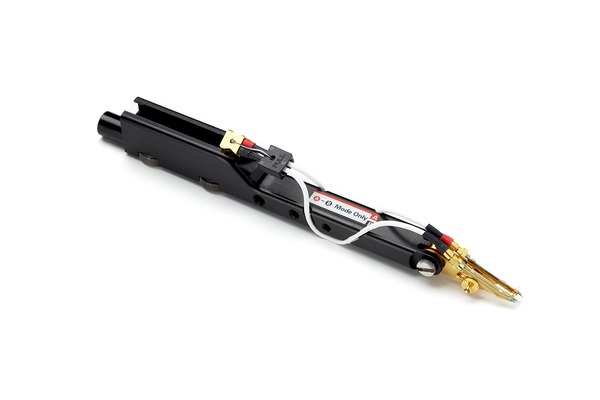

ハンドヘルドおよびフィクスチャによるプロービングのニーズには、オプションの精密差動プロービング・モジュール（P75PDPM）で対応できます。小型の精密なテーパ・チップ、プローブ・チップの可動機構、すばやく調整できる可変チップ間隔により、0.75～4.57mm（30～180mil）の間隔にあるビアやその他のテスト・ポイントに柔軟に対応できます。
比較的容易なテスト・パッドからアクセスが難しい高実装密度回路まで、各種の測定ポイントにアクセスできます。
信号忠実度
優れた信号品質により、信頼性の高い測定結果が得られます。 当社の革新的な差動アーキテクチャとIBM社SiGe技術の優れた電気性能により、帯域と信号忠実性に対する今日および将来のニーズに対応することができます。
P7500シリーズ・プローブ・アーキテクチャの特長を以下に示します。
- 広帯域：25GHz
- 優れたステップ応答
- 低回路負荷
- 高いCMRR
- 1本のプローブによる差動測定、シングルエンド測定、コモン・モード測定
優れた性能／保証
当社は、お客様のご期待に沿った製品、性能をご提供します。 業界トップクラスのサービス／サポートに加え、この製品には標準で1年間の保証期間が設定されています。
仕様
すべての仕様は特に断りのないかぎり、代表値です。 すべての仕様は、特に断りのないかぎり、すべての機種に適用されます。
モデル概要
特性の詳細については、それぞれのプローブのテクニカル・リファレンス・マニュアルをご参照ください。
| TriMode™プローブ・アーキテクチャ | P7520A | P7516 | P7513A | P7508 | P7506 | P7504 |
|---|---|---|---|---|---|---|
| 周波数帯域（プローブ単体） | 20GHz以上、A-Bモード | 16GHz超 | 13GHz以上 | 8GHz未満 | 6GHz以上 | 4GHz以上 |
| 18GHz以上、その他のモード | ||||||
| 立上り時間（10～90％）（プローブのみ） | 27ps未満、A-Bモード | 32ps未満 | 40ps未満 | 55ps未満 | 75ps未満 | 105ps未満 |
| 29ps未満、その他のモード | ||||||
| 立上り時間（20～80%）（プローブのみ） | <18ps、A-Bモード | 24ps未満 | <28ps未満 | 35ps未満 | <50ps | 70ps未満 |
| 20ps未満、その他のモード | ||||||
| DCゲイン（保証） | 0.2 ±2%（5：1） | 0.2 ±2%（5：1） | 0.2 ±2%（5：1） | 0.2 ±2%（5：1） | 0.2 ±2%（5：1） | 0.2 ±2%（5：1） |
| 0.08 ±2％（12.5：1） | 0.08 ±2％（12.5：1） | 0.08 ±2％（12.5：1） | 0.08 ±2％（12.5：1） | 0.08 ±2％（12.5：1） | 0.08 ±2％（12.5：1） | |
| 差動入力レンジ | ±0.625V（５：1） | ±0.75V（5：1） | ±0.75V（5：1） | ±0.75V（5：1） | ±0.75V（5：1） | ±0.75V（5：1） |
| ±1.6V（12.5：1） | ±1.75V（12.5：1） | ±1.75V（12.5：1） | ±1.75V（12.5：1） | ±1.75V（12.5：1） | ±1.75V（12.5：1） | |
| 動作電圧範囲 | ＋3.7～－2.0 V | +4.0～－2.0 V | +4.0～－2.0 V | +4.0～－2.0 V | +4.0～－2.0 V | +4.0～－2.0 V |
| オフセット電圧レンジ | ＋2.5～－1.5V、A-Bモード | ＋2.5～－1.5V、A-Bモード | ＋2.5～－1.5V、A-Bモード | ＋2.5～－1.5V、A-Bモード | ＋2.5～－1.5V、A-Bモード | ＋2.5～－1.5V、A-Bモード |
| ＋3.4～－1.8V、その他のモード | ＋3.4～－1.8V、その他のモード | ＋3.4～－1.8V、その他のモード | ＋3.4～－1.8V、その他のモード | ＋3.4～－1.8V、その他のモード | ＋3.4～－1.8V、その他のモード | |
| DC入力抵抗（差動） | 100kΩ | 100kΩ | 100kΩ | 100kΩ | 100kΩ | 100kΩ |
| ノイズ | 33nV／√Hz未満（5：1） | 33nV／√Hz未満（5：1） | 33nV／√Hz未満（5：1） | 33nV／√Hz未満（5：1） | 33nV／√Hz未満（5：1） | 33nV／√Hz未満（5：1） |
| 48nV／√Hz未満（12.5：1） | 48nV／√Hz未満（12.5：1） | 48nV／√Hz未満（12.5：1） | 48nV／√Hz未満（12.5：1） | 48nV／√Hz未満（12.5：1） | 48nV／√Hz未満（12.5：1） | |
| CMRR（差動モード） | 60dB以上（DC） | 60dB以上（DC） | 60dB以上（DC） | 60dB以上（DC） | 60dB以上（DC） | 60dB以上（DC） |
| >40dB（50MHz時） | >40dB（50MHz時） | >40dB（50MHz時） | >40dB（50MHz時） | >40dB（50MHz時） | >40dB（50MHz時） | |
| 30dB（1GHz） | 30dB（1GHz） | 30dB（1GHz） | 30dB（1GHz） | 30dB（1GHz） | 30dB（1GHz） | |
| 20dB超（10GHz） | 20dB超（8GHz） | 20dB超（7GHz） | 25dB（4GHz） | >25dB（3GHz） | 28dB（2GHz） | |
| 12dB（20GHz） | 15dB以上（16GHz） | 15dB（13GHz） | 20dB超（8GHz） | 20dB（6GHz） | 25dB（4GHz） | |
| 非破壊最大入力電圧 | ±15 V | ±15 V | ±15 V | ±15 V | ±15 V | ±15 V |
| インタフェース | TekConnect™ | TekConnect™ | TekConnect™ | TekConnect™ | TekConnect™ | TekConnect™ |
| ケーブル長 | 1m | 1m | 1.3m | 1.3m | 1.3m | 1.3m |
最低システム要件および機器対応表
P7500シリーズTriMode™差動プローブは、DPO/DSA/MSO70000シリーズおよびTDS6000B/CシリーズのTekConnect™オシロに対応しています。以下の表に、推奨されるプローブとオシロのモデルの組合せを示します。
| 機器 | BW（オシロ） | FWバージョン | 推奨プローブ |
|---|---|---|---|
| MSO/DPO73304DX型 | 33 GHz | V6.4.1以降 | P7520A |
| MSO/DPO72504DX型 | 25 GHz | V6.4.1以降 | P7520A |
| MSO/DPO72304DX型 | 23 GHz | V3.0以降 | P7520A |
| DPO/DSA71604型 | 16GHz | V3.0以降 | P7516 |
| DPO/DSA71254型 | 12.5 GHz | V3.0以降 | P7513A |
| DPO/DSA70804型 | 8GHz | V3.0以降 | P7508 |
| DPO/DSA70604型 | 6GHz | V3.0以降 | P7506 |
| DPO/DSA70404型 | 4GHz | V3.0以降 | P7504 |
| TDS6000Cシリーズ | 12.5GHz、15GHz | V5.1.7 | P7516、P7513A |
| TDS6000Bシリーズ | 8GHz、6GHz | V5.1.3 | P7508, P7506 |
| 80A03型TekConnect™プローブ・インタフェース | V2.3 | すべてのP7500シリーズ・プローブ | |
| RTPA2A型TekConnect™プローブ・インタフェース | V2.3 | すべてのP7500シリーズ・プローブ |
システム仕様（代表値）
以下の表に示すシステム仕様は、P7520A型プローブをDSA/DPO72504D型またはDSA/DPO73304D型オシロスコープと、P75PST型ソルダ・チップで併用した場合の値です。
| 特性 | A-Bモード | その他のモード |
|---|---|---|
| システム帯域 | 25 GHz | 18GHz以上 |
| システム立上り時間（10～90%） | <20ps | 29ps未満 |
| システム立上り時間（20～80%） | 14ps未満 | <20ps |
ご注文の際は以下の型名をご使用ください。
型名
- P7520A
- TriMode™ 20GHz差動プローブ（TekConnect™インタフェースのオシロスコープ用）。
- P7516
- TekConnect™インタフェースのオシロスコープ用TriMode™ 16GHz差動プローブ。
- P7513A
- TriMode™差動プローブ、13GHz、TekConnect™インタフェースのオシロスコープ用。
- P7508
- TriMode™ 8GHz差動プローブ（TekConnect™インタフェースのオシロスコープ用）。
- P7506
- TriMode™ 6GHz差動プローブ（TekConnect™インタフェースのオシロ用）。
- P7504
- TriMode™差動プローブ、4GHz、TekConnect™インタフェースのオシロスコープ用。
サービス・オプション
| オプション | 概要 |
|---|---|
| CA1 | 1回の校正または機能検証 |
| C3 | 3年間の校正サービス |
| C5 | 5 年間の校正サービス |
| フラットトップ2（D3） | 3年試験成績書（Opt. C3と同時発注） |
| フラットトップ2（D5） | 5年間の校正データ・レポート（Opt. C5と同時発注） |
| G3 | コンプリート・ケア3年（修理中の代替品、定期機器校正 などを含む） |
| G5 | 5年間ゴールド・サービス・プラン |
| R3 | 3年保証期間 |
| フラットトップ2（R5） | 5年保証期間 |
保証期間中に利用可能なその他のサービス・オプション（DW）
| 製品番号 | 概要 |
|---|---|
| R3PDW | 製品保証期間1年＋2年の延長保証。 購入時からの3年間。 |
| R5PDW | 製品保証期間1年＋4年の延長保証。購入時からの5年間。 |
スタンダード・アクセサリ
| 概要 | P7520A/P7516型 | P7513A/P7508型 | P7506/P7504型 | 追加注文部品番号 |
|---|---|---|---|---|
| ドキュメント・キットの内容：印刷版クイック・スタート・ユーザ・マニュアル、プローブと測定の基本マニュアルのPDFを収録したCD-ROM、プローブのマニュアル（クイック・スタート・ユーザ・マニュアルおよびテクニカル・リファレンス・マニュアル） | 各1 1 | 各1 | 各1 | 020-2790-xx（P7516/P7513A/P7508型） |
| 020-2977-xx（P7506/P7504型） | ||||
| 071-3048-xx（P7520A型） | ||||
| 帯電防止リスト・ストラップ | 各1 | 006-3415-xx | ||
| トレーサブル校正証明書 | 各1 | 各1 | 各1 | プローブに標準装備 |
| 英文試験成績書：プローブ出荷時時の製造試験結果が記載されています。 | 各1 | 各1 | 各1 | プローブに標準装備 |
| DCプローブ校正用フィクスチャ | 各1 | 067-1821-xx | ||
| DCプローブ校正用フィクスチャ | 各1 | 各1 | 067-1967-xx | |
| 50Ω同軸ケーブル ‐ BNC（Ma）-BNC（Ma） | 各1 | 各1 | 各1 | 012-0208-xx |
| 50Ω同軸ケーブル ‐ SMA（Ma）- SMA（Ma） | 各1 | 各1 | 各1 | 174-1120-xx |
| ソルダ・チップ・ランプ（25個） | 1（P7520A型のみ） | 020-3118-xx | ||
| P7520A/P7516/P7513A/P7508型用アクセサリ・ボックス（以下の1～7のアクセサリを含む） | ||||
| 1：TriModeロング・リーチ・ソルダ・チップ | 2個セット | 2個セット | P75TLRST | |
| 2：G3POバレット・キット（4個） | 各1 | 013-0359-xx | ||
| 3：G3POブレット取り外しツール | 各1 | 003-1896-xx | ||
| 4：ソルダ・キット：ソルダ・スプール、ワイヤ・スプール | 各1 | 各1 | 020-2754-xx | |
| 5：粘着テープ（10片） | 各1 | 各1 | 006-8237-xx | |
| 6：マーカ・バンド・セット（5色、2組） | 各1 | 各1 | 016-0633-xx | |
| 7：ソケット・ケーブル | 各1 | 020-2954-xx | ||
| P7506/P7504型用アクセサリ・ボックス（以下の1～6のアクセサリを含む） | ||||
| 1： ソケット・ケーブル | 各1 | 020-2954-xx | ||
| 2：TriModeマイクロ同軸ケーブル | 4個セット | 020-2955-xx | ||
| 3：TriMode耐温度チップ | 2個セット | 020-2958-xx | ||
| 4：ソルダ・キット：ソルダ・スプール、ワイヤ・スプール | 各1 | 020-2754-xx | ||
| 5：粘着テープ（10片） | 各1 | 006-8237-xx | ||
| 6：マーカ・バンド・セット（5色、2組） | 各1 | 016-0633-xx | ||
オプショナル・アクセサリ
| 概要 | 部品番号 |
|---|---|
| TriMode™パフォーマンス・ソルダ・チップ | P75PST |
| P7500シリーズ用精密差動プロービング・モジュール、P7500精密差動プロービング・モジュール・アクセサリ・キット（下記1～7を参照） | P75PDPM |
| 1：チップ・ケーブル（1psマッチング・ペア、各1本） | P75TC |
| 2：プロービング・モジュール用チップ | P75PMT |
| プローブ・チップ交換キット（左右各1個） | |
| 3：アクセサリ・キット；グランド・スプリング（大、4個） | 016-1998-xx |
| 4：アクセサリー・キット；グランド・スプリング（小、4個） | 016-1999-xx |
| 5： アダプタ・ハンドル（プロービング・モジュール） | 367-0545-xx |
| 6： G3POセパレータ・ツール | 003-1897-xx |
| 7： グランド・スプリング・ツール | 003-1900-xx |
| TriMode™抵抗ソルダ・チップ | 020-2936-xx |
| TriMode™拡張抵抗ソルダ・チップ | 020-2944-xx |
| TriMode™ロング・リーチ・ソルダ・チップ（20GHz、75Ωチップ・レジスタ） | 020-3131-xx |
| TriMode™ロング・リーチ・ソルダ・チップ（20GHz、0Ωチップ・レジスタ） | 020-3135-xx |
| 抵抗交換キット | 020-2937-xx |
| ソルダ・チップ・ランプ（25個） | 020-3118-xx |
| ソケット・ケーブル | 020-2954-xx |
| ソケット・ケーブル、XL | 020-2960-xx |
| TriMode™耐温度チップ | 020-2958-xx |
| TriMode™マイクロ同軸チップ | 020-2955-xx |
| ダンピング・ワイヤ・チップ | 020-2959-xx |
| NexusインタポーザDDRソルダ・チップ（4GHz、75Ωチップ抵抗） | 020-3022-xx |
| デスキュー・フィクスチャ | 067-1586-xx |
| プロービング・アーム | PPM100 |
| 精密、3ポジション・プロービング・アーム | PPM203B |
| 8200シリーズ用TekConnect®プローブ・インタフェース | 80A03（FWバージョン2.3以降) |
| RTSAシリーズ用TekConnect®プローブ・インタフェース | RTPA2A（FWバージョン2.3以降） |
1 P7520A型のドキュメントは、印刷版のインストラクション・マニュアルです。
当社はSRI Quality System RegistrarによりISO 9001およびISO 14001に登録されています。 製品は、IEEE規格488.1-1987、RS-232-Cおよび当社標準コード＆フォーマットに適合しています。 51W-20271-17
