HDMIコンプライアンス・テスト・ソフトウェア

HDMIコンプライアンス・テスト・ソフトウェア

HDMI物理レイヤの設計と評価には、常に効率の改善が求められています。設計者は、多くのコンプライアンス・テストをすばやく確実に実行しなければなりません。HDMI 2.0は、2160p（ウルトラHD/4K 2K 60/50Hz）などをサポートし、同じカテゴリ2ケーブルとHDMI 1.4bコネクタを使用して、4K 2K 4:2:0 とは別に5.94Gbpsで動作します。HDMI 1.4a/b仕様では、自動車用HDMI（Type E）、モバイル用HDMI（Type D）、HEAC、3D HDMI、4K×2Kパターン、新しい色空間などが追加され、最高3.4Gbpsで動作します。

Opt. HDMおよびOpt. HDM-DS拡張解析／コンプライアンス・ソフトウェアはCTS 2.0による広範なテストを自動化します。 TDSHT3／HT3-DS HDMIコンプライアンス・テスト・ソフトウェアは、CTS 1.4bによる広範なテストを自動化し、非常に高い効率と信頼性の高い結果をもたらします。HDMI 1.4bコンプライアンス・テストはHDMI 2.0テストに必須です。

新しい Opt. HDM-DSMでは、HDMI 2.0レシーバ・テストのための拡張解析／特性評価の機能が追加されます。

主な特長

• HDMI 2.0コンプライアンス・テスト仕様（CTS）に準拠
• HDMI 1.4bの革新的なHDMIプロトコル・アナライザ・ソリューションの採用
• HDMI 1.4bの物理レイヤ、プロトコル・レイヤ・テストのワンボックス・ソリューション
• 迅速で効率的なダイレクト・シンセシス・ソリューション
• HDMI 1.4a/b仕様およびCTS（コンプライアンス・テスト仕様）1.4a/bに準拠
• ソース機器、シンク機器、ケーブルの広範囲なテストにより、規格への適合性を検証
• 正確な測定技術により精度の高いソース・テストが可能
• クローズド・ループ測定でシンク・テストを実行することにより、テスト・セットアップの影響を排除

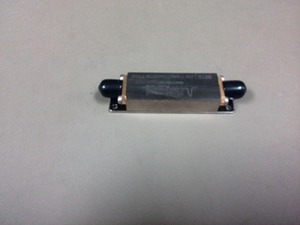

• シグナル・ソースのリモート制御、ケーブル効果のソフトウェア・エミュレーションによる複雑なシンク／ケーブル・テストの自動化により、ハードウェアによるTTC（Transition Time Converter）およびケーブル・エミュレータが不要に
• 自動マスクフィット、測定とパス／フェイルの通知、統計解析とマスク・マージンによる詳細な結果
• 1回のボタン操作による複数テストの迅速な実行とCSVフォーマットによるテスト・サマリとレポート

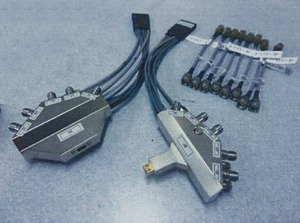

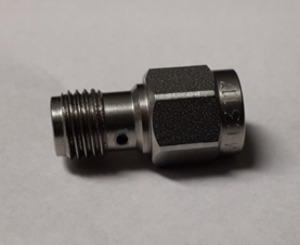

• テスト・フィクスチャ、DPO/DSA/MSO70000シリーズ・オシロスコープ、P7313SMA型差動プローブ、AWG70000/7000シリーズ任意波形ジェネレータ、HDMIフィクスチャ、DSA8300型サンプリング・オシロスコープを使用したHDMI 2.0/1.4a/bのトータル・ソリューション

Opt. HDM-DSM

• HDMI2.0パターンの生成
• CEA861-F規格で定義されたすべてのVIC（ビデオ識別コード）に対応
• サポートされる色深度： 24ビット、30ビット、36ビット、48ビット
• サポートされるカラー・サブサンプリング： RGB、YCBCR 4-4-4、YCBCR 4-2-0、YCBCR 4-2-2
• サポートされる映像の種類： グレー・スケール、カラー・バー、チェス・ボード、アスペクト比、およびカスタム映像
• すべての3Dフレーム・タイプをサポート
• HDMI2.0テストに固有の設定に合わせてカスタマイズ済み
• AWGでTekExpress HDMソリューションを使用して作成されたパターンと同期可能
• クローズド・ループ制御による補正をサポートし、マージン・テスト用のパターンを作成可能

アプリケーション

• HDMI 2.0/1.4a/b物理レイヤの設計と評価

信頼性の高いテスト結果

Opt. HDMには、HDMIフォーラムCTS 2.0のコンプライアンス・テスト手順が組込まれており信頼性の高い結果が得られます。 Opt. HDM-DSMを使用して、HDMI2.0の必須パターンを作成できます。 クローズド・ループ制御による補正をサポートしており、マージン・テスト用のパターンも作成できます。またTDSHT3には、ソフトウェア・クロック・リカバリ（SoftCRU）などのHDMI CTS 1.4a/bコンプライアンス・テスト手順が組込まれており、正確なアイ・パターン表示と正確なパス／フェイル・テストにより、信頼性の高い測定結果が得られます。また、クローズド・ループ測定により、テスト・セットアップの影響を排除し、正確なシンク・テスト測定を実現しています。確かな測定技術と自動測定により、エラーを排除し、再現性のある測定結果が得られます。

評価サイクルのスピードアップ

HDM、HDM-DS、HDM-DSM、TDSHT3、およびHT3-DSでは、一連の測定を自動化することにより、短時間での評価が可能になります。 ケーブル・エミュレータとTTC効果をデジタル的に制御できるため、HDM、HDM-DS、TDSHT3、およびHT3-DSを使用したHDMIシンク・テストのテスト時間が短縮できます。Select All機能により複数のテストを同時に実行できるため、効率良くテストできます。また簡単なボタン操作で、CSVフォーマットのサマリや詳細なレポートを出力することができます。

HDMソフトウェア - ソース・テスト

HDM-DSソフトウェア - シンク・テスト

HDM-DSソフトウェア - シンク・プロトコル・テスト

HDM-DSMソフトウェア

HT3-DSソフトウェア

テスト項目

¹ 1chにつき16Mポイント以上のレコード長が必要。HDMI 2.0アイ・ダイアグラムはケーブル・エミュレーション後のTP2におけるもの。

² PLL、Raw、Idealクロックのオプションは、HDMI1.4/bにのみ適用。

³ HDMI1.4/bに適用。

TEK-PGY-HDMI-PA-SW

周波数帯域12.5GHz以上のDPO/DSA/MSO70000B/C/Dシリーズ用に開発された、HDMIプロトコル・アナライザ・ソフトウェアにより、HDMI 1.4/bをサポートします。以下、主な機能：

• リアルタイム・オシロスコープを使用した、HDMI物理レイヤおよびプロトコル・レイヤ・テストのワンボックス・ソリューション
• HDMIの詳細なプロトコル・デコードとマルチビュー・デコード機能

  − バス・ビュア

  − フレーム・ビュア

  − イベント・ビュア

  − データ・パケット・ビュア

  − プロトコル・ビュア

• リンク・レイヤ、物理レイヤのシームレスな解析とデコード機能

  − アナログ波形とプロトコル・デコードの表示機能

• 物理レイヤとプロトコル・レイヤ・テストにおけるプロービング技術

HDMIプロトコル・アナライザ・ソフトウェアの詳細については、Prodigy Technovations社のウェブ・サイト（http://www.prodigytechno.com）をご参照ください。

HDMIプロトコル・テスト（CTS 1.4a/b)

ソース・プロトコル・テスト：

• 7-16 Legal Codes
• 7-17 Basic Protocol
• 7-18 Extended Control Period
• 7-19 Packet Types
• 7-23/7-24 Pixel Encoding
• 7-25 Video Format Timing
• 7-26 Pixel Reception
• 7-27 AVI Info Frame

ソース・オーディオ：

• 7-28 IEC 60958/IEC 61937
• 7-29 ACR
• 7-30 Audio Sample Packet Jitter
• 7-31 Audio Info Frame
• 7-32 Audio Sample Packet Interoperability
• 7-33 Source Interoperability with DVI

ソース拡張機能：

• 7-34 Deep Color
• 7-35 Gamut Metadata Transmission
• 7-36 High Bit Rate Audio
• 7-37 One-bit Audio
• 7-38 3D Video Format Timing
• 7-39 4KX2K Video Format Timing – Record Length Dependent
• 7-40 Extended Colorimetry Transmission

HDMIとMHLを組み合わせたプロトコル・ソリューション

HDMIとMHLを統合したプロトコル・アナライザ・ソフトウェアにより、コスト効率の高いソフトウェア・バンドルで両方の技術をサポートします。HDMIとMHLのプロトコル・アナライザ・バンドル・ソフトウェアは、テクトロニクス・リアルタイム・オシロスコープ用のオプションです。型名は TEK-PGY-HDMH-PA-SWです。

MHLプロトコル・コンプライアンス・テスト（CTS 1.1）

ソース・プロトコル・テスト

• Legal Codes
• Basic Protocol
• Packet Types
• Source Video
• Pixel Encoding
• Video Format Timing
• Video Quantization Test
• AVI Info Frame

ソース・オーディオ・テスト

• Audio Test
• Audio Clock Regeneration Test
• Audio Info Frame

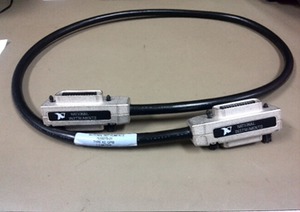

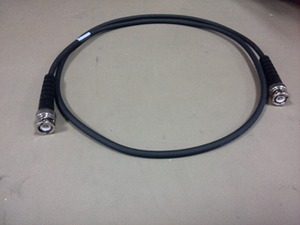

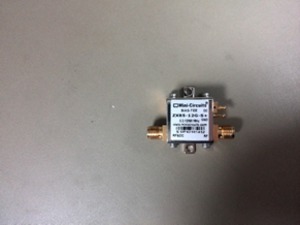

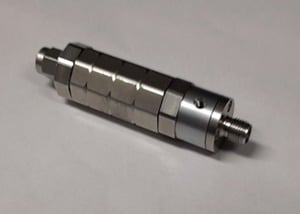

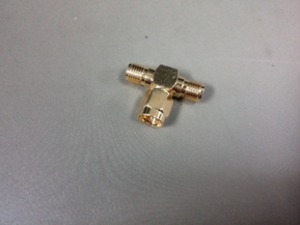

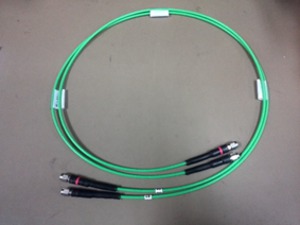

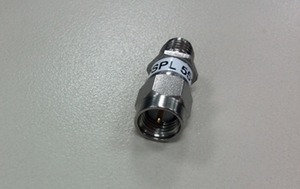

対応するリアルタイム・オシロスコープ

• リアルタイム・オシロスコープ

  DPO/MSO70000シリーズはHDM、HDM-DS、HDM-DSM、HT3、HT3-DS、DPOFL-HDM、およびDPOFL-HDM-DSをサポートします。

  注：HDMI 2.0で推奨されるオシロスコープの帯域は16GHz以上です。 12.5GHz帯域のオシロスコープもサポートされますが、テスト結果が最大10%変動します。

• サンプリング・オシロスコープ

  TDRテスト：80E03型および80E04型モジュール付のDSA8300型オシロスコープ

• ジェネレータ（ダイレクト・シンセシスによる方法）

  AWG70002A型とOpt. 02、Opt. 225、およびOpt. 03（シーケンス・オプション）（数量： 2）、またはAWG7122B/C型およびOpt. 01、Opt. 02/06および Opt. 08（数量：2）

  AFG3102/C型またはAFG3252/C型 ― ダイレクト・シンセシス・セットアップで2台のAWGの同期とトリガに使用
