TriMode™プローブ・ファミリ

 P7700シリーズTriModeプローブ・データシート

 P7700シリーズTriModeプローブ・データシート

P7700 シリーズTriModeプローブは、リアルタイム・オシロスコープに最適な優れた信号忠実度を実現しています。さらに、チップ先端からわずか数ミリの位置にプローブの入力バッファが取り付けられた、はんだ付け用チップなど革新的な接続性能を備えたP7700 シリーズ・プローブは、難度の高い接続が求められる最新の電子設計においても、優れた操作性を発揮します。

主な特長

  • 信号忠実度を高める、広い帯域幅
    • 20 GHz P7720型
    • 16 GHz P7716型
    • 13 GHz P7713型
    • 8 GHz P7708型
  • デバイスへの影響を低減
    • 薄型で柔軟性の高いソルダ・チップ
    • 軽量でフレキシブルなプローブ・ケーブル
    • アクティブ・バッファ・チップ設計によるプローブ負荷の低減
  • TekFlex™コネクタ技術で接続が容易
    • クリップ式アクセサリ・コネクタ
    • はんだ付けチップ、オプションのハンドヘルド/プロービング・アーム用ブラウザ・チップ、同軸入力(SMAアダプタ)など、さまざまな接続形態に対応
    • 20 GHzまでの周波数帯域をサポート
    • 広範な動作温度範囲に対応したプローブ・ケーブルとはんだ付けチップ
  • プローブ/チップ固有のSパラメータ
    • プローブ/チップの信号経路における、固有のSパラメータ・モデルに基づいたAC補正機能
    • 各プローブ、チップに対して固有のDSPフィルタを生成可能
  • TekConnect®インタフェースによるオシロスコープ/プローブ制御と優れた操作性
    • プローブ・ボタンまたはオシロスコープのメニューから直接制御が可能
    • オシロスコープによるプローブ設定の自動制御
    • オシロスコープに接続するだけでプローブ/チップを自動認識

アプリケーション(A)

  • DDR/LPDDRメモリの検証
  • 高速シリアル・バスのデバッグ
  • MIPI D-PHY/C-PHY/M-PHY適合性テスト
  • HDMI/DisplayPortコンプライアンス・テスト

P7700 シリーズTriModeプローブ

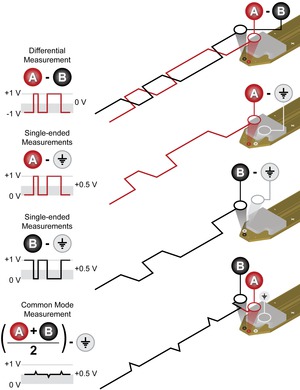

TriModeプロービングでは、一度セットアップするだけで、差動、シングルエンド、コモンモードの測定を確実に実施できます。この独自の機能を使用して、プローブの接続ポイントをつなぎ変えることなく、差動測定、シングルエンド測定、コモン・モード測定を切り替えながら、より効果的、効率的に作業を進めることができます。

P7700 JA JP 51Z 60283 10

TekFlexコネクタ技術

P7700 シリーズTriModeプローブには、TekFlexコネクタ技術が使用されています。この技術では、高速信号経路とアクティブ・バッファ・チップ用のパワーおよび通信サポートが1つに統合されており、アクセサリ・コネクタとの接続が簡単に行えます。TekFlexコネクタはクリップ式になっており、開いた状態では、必要最小限の力を加えるだけでアクセサリ・チップを取り付けることができます。TekFlexコネクタを閉じると、アクセサリはしっかりと固定されるため、コネクタが外れてしまうという事故を防止できます。

TekFlexコネクタにより、P7700 シリーズ・プローブでは、入力接続部からわずか数ミリの位置にバッファ増幅器を備えた、アクティブ・プローブ・チップが利用できます。アクティブ・チップにより信号経路が短くできるため、信号品質が向上し、高入力インピーダンスでの測定が可能になります。また、信号ロス、キャパシタンス、加法性ノイズも抑えられます。

P7700 JA JP 51Z 60283 10

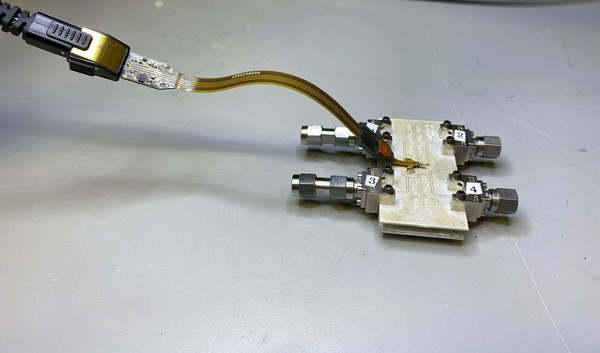

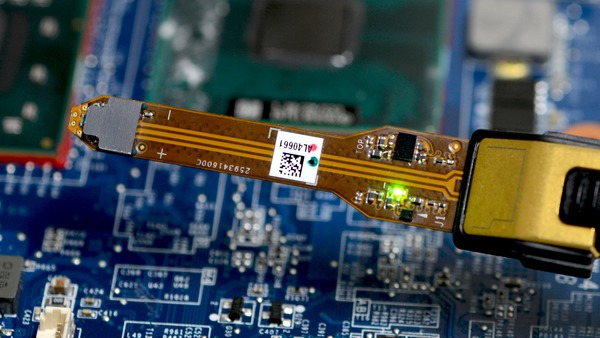

P77STFLXA型はんだ付け用フレックス回路アクセサリは、チップ上にアクティブ・バッファ増幅器を装備。

P7700 JA JP 51Z 60283 10

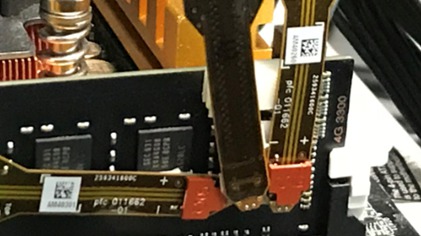

P77STFLXB型はんだ付け用フレックス回路アクセサリは、Nexus社のXHシリーズ・インターポーザを使用することで、DDR4/LPDDR4の電気検証用プロービング・ソリューションとして使用可能
P7700 JA JP 51Z 60283 10

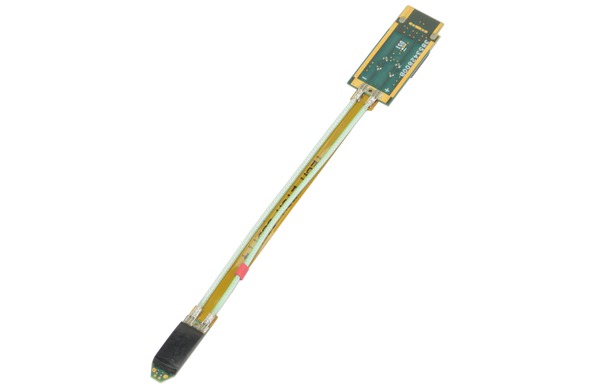

P77STCABL型はんだ付け用アクセサリは、リーチの長い、柔軟なケーブルを持ち、チップ上にアクティブ・バッファ増幅器を備えている
P7700 JA JP 51Z 60283 10
P77STFLRB型はんだ付け用フレックス回路アクセサリは、Nexus社のXHインターポーザを使用することで、DDR/LPDDRの電気検証用の信号接続、機械的ストレイン・リリーフを改善

ハンドヘルド・プロービング用ブラウザ・アクセサリ

すばやく測定、デバッグする必要がある場合、P7700 シリーズのブラウザ・アクセサリを使用すれば、簡単に対応できます。P77BRWSR 型手持ちブラウザ・アクセサリは、手またはプローブ・アームによるプロービングが行えます。精密に設計されたチップを備えており、位置を確認しやすく、正確な位置合わせが可能です。ファインピッチ・コンポーネント、0.2mmという狭い間隔での差動トレースにも最適です。

P7700 JA JP 51Z 60283 10
P77BRWSR 手持ちブラウザ・アクセサリは、チップ間隔の調整機能を持ち、手またはプローブ・アームを使用したプロービングが可能。最高16 GHz の周波数帯域に対応。

ブラウザのチップはさまざまな測定に対応でき、便利なサム・ホイールを使用することでチップの間隔を調整できます。チップにはヘッドライトが装備されており、プローブ・ポイントの見やすくなります。ブラウザ・チップには、強度の高いベリリウム銅とスーパーセラミック抵抗器が使用されています1。16 GHzの帯域幅性能を持つP77BRWSR 型手持ちブラウザ・アクセサリは、手またはプローブ・アームによるプロービングが可能で、優れた信号忠実度と利便性を備えています。

P7700 JA JP 51Z 60283 10

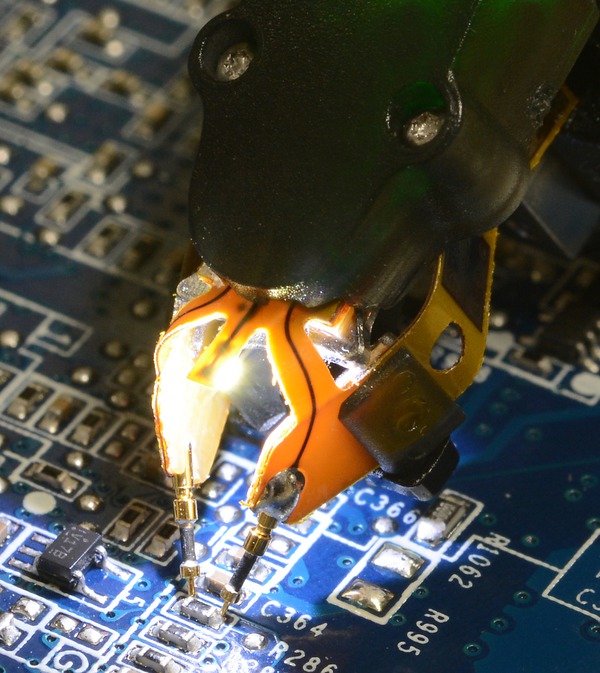

P77BRWSR 型手持ちブラウザ・アクセサリは、手またはプローブ・アームによるプロービングが可能。ヘッドライトにより、プローブ・ポイントの見やすさが飛躍的に向上

同軸入力(SMA)アダプタ

テスト・フィクスチャやプロトタイプ基板では、SMAなどのRF/同軸コネクタがよく使用されています。それらのオンボード・コネクタにP7700 シリーズ・プローブを接続するには、SMAアダプタを使用します。P77C292MM型アダプタを使用すれば、フル帯域幅を生かしながらも、低ノイズで2.92mm/3.5mm/SMAコネクタに接続できます。P77C292MM型アダプタはTriMode機能を備えており、1回の接続で差動、シングルエンド、コモン・モード測定が行えます。

HDMIやDisplayPortといった規格のコンプライアンス・テストにおいても、P77C292MM型とP7700 シリーズ・プローブは、それらの規格に対応した当社の自動測定ツールで完全にサポートされています。P77C292MM型アダプタを装着することで、P7700 シリーズ・プローブは、HDMIなどの高速通信規格のテストに必要なDC終端電圧を供給できます。終端電圧は手動で設定することも、またはP7700 シリーズ・プローブの電圧センス回路を使用して、自動的に設定することもできます(範囲は±4V)。

P7700 JA JP 51Z 60283 10
同軸コネクタとの接続に使用するP77C292MM型SMA-2.92mmアダプタ

プローブとチップの自動認識およびAC補正

P7700 シリーズ・プローブは、プローブに接続されたアクセサリを自動的に識別します。プローブとチップをオシロスコープに接続すると、自動的に認識され、校正された応答特性のDSPフィルタが有効になります。すべての校正とフィルタは、プローブとチップに格納された固有のSパラメータに基いて計算されます。

このフィルタを使用することで、測定値からプローブの影響がディエンベッドされます。プローブ/チップ固有のフィルタの生成は、広帯域では特に重要な機能です。広帯域においては、信号経路の小さな変動が周波数応答の大きな変動となるため、通常のDSPフィルタでは補正できない場合があるためです。

P77BRWSR 型アクセサリでは、さらに高度な補正機能を利用できます。ブラウザのチップの間隔を調整すると、間隔の変化がプローブおよびオシロスコープによって自動的に認識されます。チップ間隔の値に基づいた、幅固有のDSPフィルタを使用することにより、プローブの応答が補正されます。

プローブ/チップの自動認識とフィルタの自動選択機能により、手動で間違ったフィルタを選択する危険性が低下するため、作業の効率が向上します。

信号忠実度

優れた信号品質により、信頼性の高い測定結果が得られます。SiGe技術と呼ばれる革新的な新しいプローブ設計の採用により、現在、将来において必要な帯域幅性能と信号品質を提供します。

P7700 シリーズ・プローブ・アーキテクチャには、さまざまな優れた特長があります。

  • チップ上のアクティブ・バッファ増幅器(はんだ付け用チップによるプローブ入力の先端からわずか3.2mmの位置に搭載)
  • 20 GHz までの優れたステップ応答と低インサーション・ロス
  • 低DUT負荷(DC:100 kΩ、AC:0.4 pF)
  • 高いCMRR
  • 低ノイズ

P7700 JA JP 51Z 60283 10

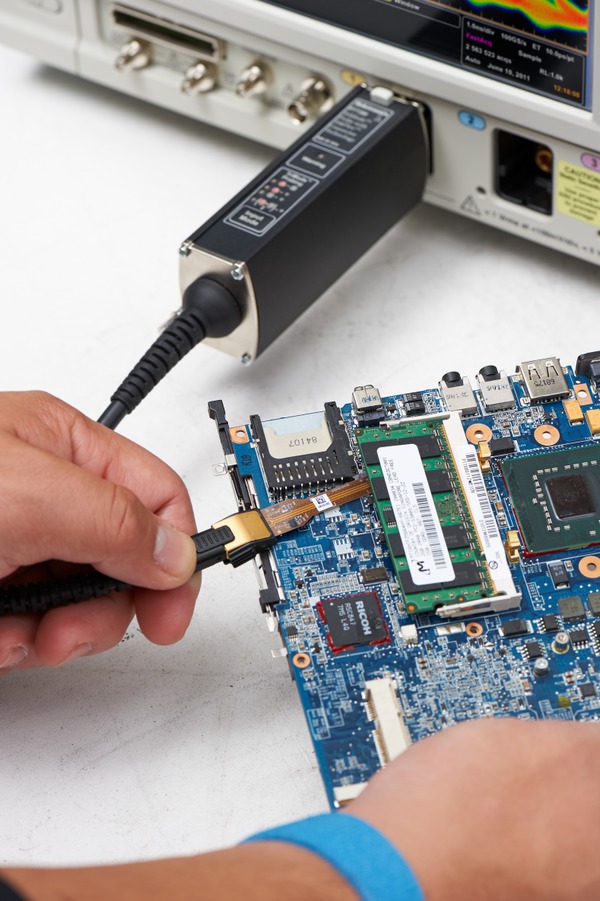

優れた性能/保証

当社製品は、お客様の信頼に足る性能を提供します。業界トップクラスのサービス/サポートに加え、これらのプローブには1年間の保証期間が設定されています。

仕様

すべての仕様は、特に断りのないかぎり、代表値、を示します。

すべての仕様は、特に断りのないかぎり、すべての機種に適用されます。

P7700シリーズTriModeプローブのモデル

P7720P7716P7713P7708
P77STFLXA

P77STCABL

P77C292MM

P77STFLXB

P77STLRCB

P77BRWSR

P77STFLRB

P77HTFLRB

P77STFLXA

P77STCABL

P77C292MM

P77BRWSR

P77STFLRB

P77HTFLRB

P77STFLXB

P77STLRCB

P77STFLXA

P77STFLXB

P77STCABL

P77C292MM

P77BRWSR

P77STLRCB

P77STFLRB

P77HTFLRB

P77STFLXA

P77STFLXB

P77STCABL

P77C292MM

P77BRWSR

P77STLRCB

P77STFLRB

P77HTFLRB

帯域幅(代表値)20GHz 215GHz16GHz16GHz15GHz13GHz8GHz
立上り時間(10~90%)27ps 336ps32ps32ps36ps40ps55ps
立上り時間(20 ~ 80%)18ps24ps24ps24ps24ps28ps35ps

電気特性

減衰比
はんだ付けチップ
4x
ブラウザ
10x
同軸入力(SMA)アダプタ
0.7:1/1.3:1/2.7:1/5:1/10:1
入力レンジ
はんだ付けチップ
シングルエンド差動
2.5Vpp5.0Vpp
ブラウザ
シングルエンド差動
6.0Vpp12.0Vpp
SMA アダプタ
シングルエンド差動
1.2Vpp2.0Vpp
動作電圧範囲
はんだ付けチップ
±5.25V
ブラウザ
±10V
SMA アダプタ
±4V
入力オフセット電圧範囲
はんだ付けチップ
-4V~+4V
ブラウザ
-10V~+10V
SMA アダプタ
-4V~+4V
SMAアダプタの終端電圧範囲
-4V~+4V
DCゲイン確度
±2.0%
DC入力抵抗、差動
はんだ付けチップ
100kΩ
ブラウザ
150kΩ
SMA アダプタ
100 Ω
ノイズ
P77STFLXA型、P77STFLXB型、P77STCABL型、およP77STLRCB型チップ
32nV/rt-Hz未満
P77STFLRB型およびP77HTFLRB型
35 nV/rt-Hz未満
ブラウザ
80nV/rt-Hz未満
SMA アダプタ
11nV/rt-Hz未満
低周波入力容量(差動、代表値)
P77STFLXA型、P77STFLXB型、P77STCABL型、およP77STLRCB型チップ
0.4pF
P77STFLRB型およびP77HTFLRB型
0.7 pF
ブラウザ

0.23pF(間隔:50ミル)

0.22pF(間隔:200ミル)

CMRR/DMRR(代表値)
周波数レンジ最小CMRR/DMRR
50MHz以下34dB
50 MHz超、800 MHz以下24dB
800 MHz超、4 GHz以下14dB
4 GHz超、10 GHz以下10dB
CMRR(代表値)
DC
34dB
50MHz
34dB
1GHz
24dB
10GHz
14dB
20GHz
10dB
非破壊入力レンジ(代表値)
はんだ付け用チップ、ブラウザ
-15V~+15V
SMA アダプタ
-5V~+5V

公称特性

オシロスコープ・インタフェース
Tekconnect ®
オシロスコープ・インタフェース
Tekconnect ®
アクセサリ・コネクタ
TekFlex
ケーブル長
1.3 m(4.3 フィート)
質量
プローブ・ケーブルおよびヘッド
3.5oz
プローブ(補正ボックス、ケーブルおよびヘッド)
9.6oz

温度

温度範囲
補正ボックスおよびブラウザ
動作時:0 °C~+45 °C(32 °F~113 °F)

非動作時:-20 ℃~+60 ℃(-4 °F~140 °F)

P77STFLXA型、P77STFLXB型、P77STCABL型、およP77STLRCB型チップ

動作時:-35 ℃ ~ 85 ℃(-31 ゚F ~ 185 ゚F)

非動作時:-35 ℃ ~ 85 ℃(-31 ゚F ~ 185 ゚F)

ケーブル(P77STFLXA型、P77STFLXB型、P77STCABL型、P77STLRCB型、およびP77STFLRB型チップ)

動作時:-40℃~105℃ (-40 °F ~ 221 °F)

非動作時:-40 ℃~105 ℃(-40 °F~221 °F)

P77HTFLRB

動作時:-40℃~125℃ (-40 °F ~ 257 °F)

非動作時:-40 ℃~125 ℃(-40 °F~257 °F)

SMA アダプタ

動作時:-35 ℃ ~ 85 ℃(-31 ゚F ~ 185 ゚F)

非動作時:-35 ℃ ~ 85 ℃(-31 ゚F ~ 185 ゚F)

互換性

対応オシロスコープ

P7700シリーズ・プローブは、Microsoft Windows 7およびTekscopeファームウェア・バージョン10.6以降の以下のオシロスコープに対応しています。

DPO70000Cシリーズ

DSA70000Cシリーズ

MSO70000Cシリーズ

DPO70000Dシリーズ

DSA70000Dシリーズ

DPO70000DXシリーズ

MSO70000DXシリーズ

MSO70000SXシリーズ

ご注文の際は以下の型名をご使用ください。

P7700シリーズTriModeプローブ

P7720
20GHz TriModeプローブ(TekFlexコネクタ対応)
P7716
16GHz TriModeプローブ(TekFlexコネクタ対応)
P7713
13GHz TriModeプローブ(TekFlexコネクタ対応)
P7708
8GHz TriModeプローブ(TekFlexコネクタ対応)

スタンダード・アクセサリ

すべてのプローブには以下のアクセサリ/サービスが標準で付属しています。アクセサリ・キット、マニュアル、ハンダ付け用チップチップx、マグネット・ケーブル・ホルダ、校正証明書、試験成績書、1年保証

スタンダード・アクセサリには、次のものがあります。

コンポーネントの説明部品番号アセンブリあたりの数量
リスト・ストラップ(調整式)、コイル・コード(6 Ft)0063415051
ケーブル・アセンブリ(RF、BNC~BNC、50 Ω)012020800
マーカ・バンド・セット(プローブ識別用、5色、2組)016194800
ワイヤ(エレクトリック)、ソリッド、38 AWG、スプール巻き017010300
粘着テープ(両面)、4 インチ * 0.5インチ・ストリップ、4個020316700
アクセサリ・キット、P77AFLXST SIAチップ3個セット020319200
ケース(ソフト・アセンブリ)、ケース(インサート付きプローブ)024361601
バー、ケーブル取り付けマグネット121100300
マグネット・ケーブル・バンド(270 ID)129185700
マグネット・ケーブル・バンド(450 ID)129186700
ケース(アクセサリ木製ケース、フォーム・インサート付き)202054500
ラベル(スパインP7713ソフトケース)335355800
CDにダウンロード可能
アクセサリ追加注文とコンテンツ・シート0707386001
ユーザ・マニュアル、テクニカル・マニュアル、SMPLP、Tektronix補足情報シート(中華人民共和国向け)、中国版RoHS071217907
テクニカル・マニュアル、ユーザ・マニュアル、P7700シリーズ071342103
カード、P7700プローブ・ファームウェアのアップデート手順071351001
正誤表、ROHS2、変換された製品については、こちらを最初にお読みください071353600

サービス・オプション

Opt.C3
3年間の校正サービス
Opt.C5
5 年間の校正サービス
Opt.D3
3年試験成績書(Opt.C3)
Opt.D5
5年試験成績書(Opt.C5)
Opt.G3
コンプリート・ケア3年(修理中の代替品、定期校正などを含む)
Opt.G5
コンプリート・ケア5年(修理中の代替品、定期校正などを含む)
Opt.R3
3年保証
Opt.R3DW

製品保証期間1年+2年の延長保証。(製品購入時に3年保証開始)

Opt.R5
5年間の修理サービス(保証期間を含む)
Opt.R5DW

製品保証期間1年+4年の延長保証購入時からの5年間

プローブ周波数帯域アップグレード

テスト信号の周波数が高くなった場合でも、それに合わせてプローブの性能も強化できます。P7700シリーズ・プローブでは、どのモデルも周波数帯域のアップグレードが可能です。たとえば、8GHzのプローブを購入した場合には、将来必要になった時点で、最高20GHzの周波数帯域の上位モデルにアップグレードできるため、新しいプローブを購入するよりも大幅にコストを抑えることができます。

帯域アップグレード型名番号概要/仕様
8GHzから13GHzへP77BW8T13P7708型(8GHz)からP7713型(13GHz)へのアップグレード
8GHzから16GHzへP77BW8T16P7708型(8GHz)からP7716型(16GHz)へのアップグレード
13GHz~16GHzP77BW13T16P7713型(13GHz)からP7716型(16GHz)へのアップグレード
8GHz~20GHzP77BW8T20P7713型(13GHz)からP7720型(20GHz)へのアップグレード
13GHz~20GHzP77BW13T20P7713型(13GHz)からP7720型(20GHz)へのアップグレード
16GHz~20GHzP77BW16T20P7716型(16GHz)からP7720型(20GHz)へのアップグレード
帯域アップグレード型名番号概要/仕様
4GHzから6GHzへTDP77BW4T6TDP7704型(4GHz)からTDP7706型(6GHz)へのアップグレード
4GHzから8GHzへTDP77BW4T8TDP7704型(4GHz)からTDP7708型(8GHz)へのアップグレード
6GHzから8GHzへフラットトップ2(TDP77BW6T8)TDP7706型(6GHz)からTDP7708型(8GHz)へのアップグレード

プローブ周波数帯域のアップグレードは、当社サービス・センターにて実施されます。

推奨アクセサリ

P77STFLXA
TekFlexはんだ付けチップ、20GHz(5個)4
P77STFLXB
TekFlexはんだ付けチップ(75Ω)、DDR4/LPDDR4の電気検証用、15 GHz(5個)5
P77STCABL
TekFlexはんだ付け用同軸ケーブル・チップ、20GHz
P77STLRCB
TekFlexはんだ付け用同軸ケーブル・チップ、DDRの電気検証用、15 GHz
P77STFLRB
TekFlexはんだ付けチップ(55Ω)、DDR/LPDDRの電気検証用、インターポーザを使用、16 GHz
P77HTFLRB
TekFlexはんだ付けチップ(55Ω)、高温DDR/LPDDRの電気検証用、インターポーザを使用(最大125 ºC)、16 GHz
P77BRWSR
TekFlexブラウザ・アクセサリ、16GHz
P77C292MM
TekFlex SMA同軸アダプタ、20GHz
090-0103-02
DCプローブ校正用フィクスチャ
P77DESKEW
デスキュー・フィクスチャ 6
407-6019-xx
ブラウザをPPM203B型関節アーム/ポジショナに取り付けるためのプローブ・アダプタ

交換部品

当社部品番号説明
P77STFLXA
P7700 JA JP 51Z 60283 10
TekFlexはんだ付けチップ、20GHz(5個)7
P77STFLXB
P7700 JA JP 51Z 60283 10

フレックス回路ベースのDDR4/LPDDR4メモリ検証用はんだ付けチップ。これらチップは回路に柔軟性の高い素材を使用しており、はんだ付け方式で複数のポイントへの接続が可能。TriMode 測定の全機能、およびプローブの全帯域に対応、15GHz(5個)

P77STCABL
P7700 JA JP 51Z 60283 10
TekFlexはんだ付け用同軸ケーブル・チップ、20GHz
P77STLRCB
P7700 JA JP 51Z 60283 10
TekFlexはんだ付け用同軸ケーブル・チップ、DDRの電気検証用インターポーザを使用、15 GHz
P77STFLRB
P7700 JA JP 51Z 60283 10
TekFlexはんだ付け用フレックス回路、DDRの電気検証用インターポーザを使用
P77HTFLRB
P7700 JA JP 51Z 60283 10
TekFlexはんだ付け用フレックス回路、高温DDRの電気検証用、インターポーザを使用(最大125 ºC)
P77BRWSR
P7700 JA JP 51Z 60283 10
TekFlexブラウザ・アクセサリ、16GHz
P77C292MM
P7700 JA JP 51Z 60283 10
TekFlex SMA同軸アダプタ、20GHz
407-6019-xx
P7700 JA JP 51Z 60283 10
ブラウザをPPM203B型関節アーム/ポジショナに取り付けるためのプローブ・アダプタ
020-3162-xx
P7700 JA JP 51Z 60283 10
ブラウザ・アクセサリ用交換用チップ
020-3160-xx
P7700 JA JP 51Z 60283 10
ブラウザ用ペン・ワンド
020-3161-xx
P7700 JA JP 51Z 60283 10
ブラウザ・ハンズフリー三脚
020-3163-xx
P7700 JA JP 51Z 60283 10
ブラウザ用アダプタ
121-1003-xx
P7700 JA JP 51Z 60283 10
マグネット・ケーブル・ホルダ
129-1867-xx
P7700 JA JP 51Z 60283 10
大型メタル・ケーブル・バンド
129-1857-xx
P7700 JA JP 51Z 60283 10
小型メタル・ケーブル・バンド
196-3436-xx
P7700 JA JP 51Z 60283 10
ブラウザ用グランド・リード
016-1948-xx
P7700 JA JP 51Z 60283 10
カラー・バンド
017-0103-xx
P7700 JA JP 51Z 60283 10
38AWGワイヤ(1巻)
020-3167-xx
P7700 JA JP 51Z 60283 10
両面粘着テープ
