Тестирование стандартов высокоскоростной последовательной передачи данных через разъемы Type-C
Стандарты передачи данных в потребительской электронике через разъёмы Type-C
для интерфейсов USB, DisplayPort, HDMI и Thunderbolt нового поколения
Тестирование стандартов высокоскоростной последовательной передачи данных через разъемы Type-C
Разъём Type-C позволяет консолидировать стандарты высокоскоростной последовательной передачи данных потребительского класса, например USB 3.1, DisplayPort 1.4 и Thunderbolt и использовать дешёвые дисплеи с малым энергопотреблением и повышенными скоростью передачи данных и разрешением. Это влечёт за собой новые сложности при разработке из-за необходимости предыскажения на стороне передатчика и коррекции на стороне приёмника, что затрудняет поддержание низкой стоимости разработки и оптимальных электрических характеристик устройств.
быстрее обеспечивать соответствие требованиям стандартов;

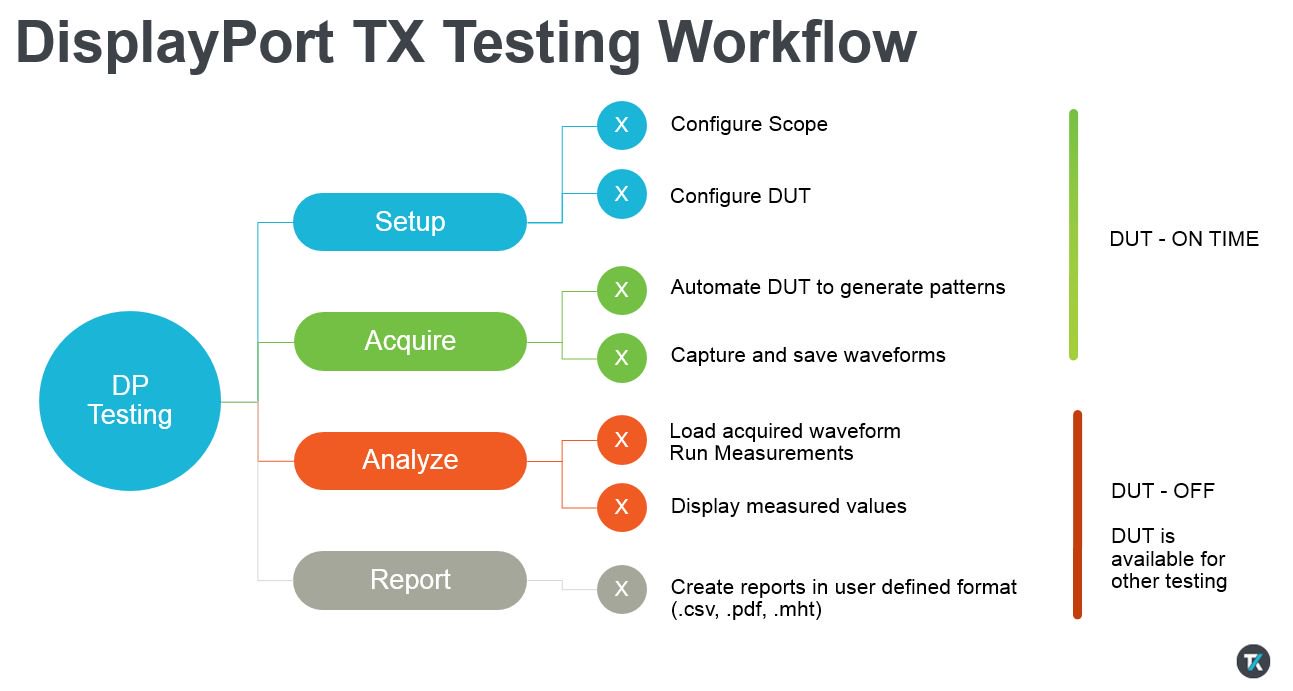

Время тестирования уровня соответствия требованиям — критический параметр, и для уменьшения количества требуемых измерений необходима автоматизация. Программное обеспечение TekExpress для автоматизации тестирования позволяет нажать одну кнопку и быстро получить сведения об успешном или неуспешном выполнении теста на соответствие требованиям (например, с использованием нашего программного обеспечения такие тесты выполняются в три раза быстрее, чем с использованием программного обеспечения конкурентов для DisplayPort).
Уверенное определение границ рабочих диапазонов устройств
Для измерения характеристик конструкций необходимо выполнить разложение вертикального и горизонтального джиттеров, чтобы понять поведение устройства. Чтобы уверенно определять границы рабочих диапазонов устройств, необходима возможность строить глазковые диаграммы с экстраполяцией и анализировать влияние канала на сигнал на дальнем конце с использованием различных моделей каналов. Помимо простых тестов на соответствие требованиям, при помощи Tektronix DPOJET при отладке вы можете выполнять глубокий анализ (джиттер, шум, высота и ширина глазковой диаграммы, графики визуализации, использование контуров частоты ошибок по битам) причин несоответствия требованиям. Выберите оптимальный канал, необходимый для ваших решений, при помощи прибора Tektronix SDLA, поддерживающего различные модели каналов для эмуляции воздействий на сигнал. Анализируйте осциллограммы в автономном режиме и сотрудничайте с рабочими группами вашей компании по всему миру, чтобы уменьшить время вывода продукции на рынок.
Контур частоты ошибок по битам для интерфейса USB 3.1 второго поколения при скорости передачи данных 10 Гбит/с, экстраполированный при 1E-12.
избежать дорогостоящих доработок.
Тестируйте границы допусков джиттера для приёмника USB одним щелчком мыши.
Проблемы, возникающие при отладке петли обратной связи проверяемых устройств, трудно поддаются решению, так как типовые устройства BERT не поддерживают функции подтверждения связи в протоколах и ведение журналов. Секвенсор протокола в решении Tektronix BERT серииBSX позволяет справиться с проблемами, возникающими при отладке петель обратной связи.
Проектирование приёмников может дорого обходиться, а доработки, связанные с границами рабочих диапазонов приёмников, могут стоить ещё больше. Довольно сложно гарантировать, что приёмник имеет рабочий диапазон, достаточный для прохождения испытаний на соответствие требованиям и обеспечения конкурентоспособности, а также сохранить текущий уровень расходов на комплектующие. при помощи средств анализа границ рабочего диапазона в BERTScope вы сможете определить доступные границы рабочих диапазонов ещё на этапе начального проектирования и найдете наиболее приемлемый вариант конструкции перед окончательной её проработкой.

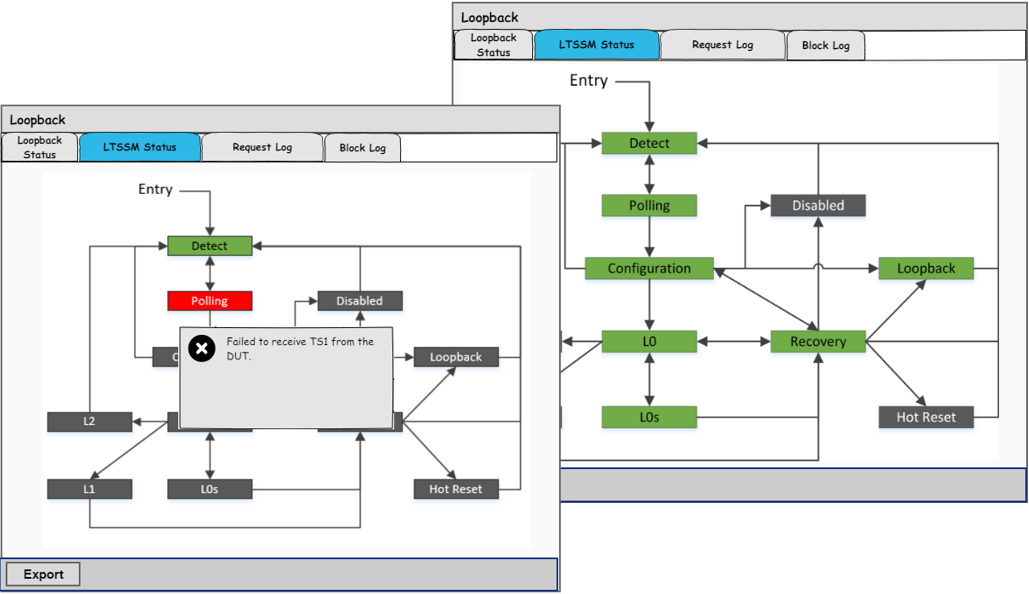

Когда тестируемое устройство находится в закольцованном режиме, цвет всех состояний и подсостояний должен быть зелёным. Некорректные состояния имеют красный цвет, и при нажатии на них выводится сообщение об ошибке.
Избранные материалы
Справочное руководство по USB 3.1: сведения, которые вам нужно знать
Справочное руководство
Быстро и просто получайте доступ к важным техническим характеристикам USB без необходимости листать сотни страниц. Это руководство содержит важные параметры электрических испытаний, справочные изображения шаблонов соответствия требованиям, последовательности петли обратной связи для первого и второго поколений, сведения о том, как преодолеть основные сложности, возникающие при тестировании передатчиков и приёмников и измерении их параметров, а также многое другое.
Упростите проверку разрабатываемых устройств с интерфейсом USB типа C — от сложности к уверенности.
Вебинар
Доступность совершенных инструменты для устранения неполадок при разработке является основополагающим для достижения уверенности в том, что разрабатываемое устройство выдержит испытания на соответствие и сертификационные испытания. Семинар с погружением в проблему поможет упростить задачи оценки соответствия, перейти от сложности к уверенности.
Решения для отладки электрического физического слоя устройств USB 3.1 Gen1 и Gen2 для устранения несоответствия стандартам
Примечание по применению
В руководстве приводится дополнительная информация о разъёме Type-C и преимуществах его использования в устройствах USB 3.1, соответствующих новейшему стандарту USB 3.1, а также описываются решения, позволяющие не ограничиваться тестированием соответствия, чтобы найти причину проблем, которые препятствуют достижению соответствия и отнимают дорогостоящее время тестирования.
Точные измерения истинных характеристик сигналов
DPO70000SX
Получите самую точную оценку характеристик и границ рабочих диапазонов при помощи осциллографа DPO70000SX, работающего в режиме реального времени и обеспечивающего самый низкий уровень шумов в этом классе приборов.
- Тестирование передатчиков для интерфейсов USB, DisplayPort и HDMI
Сокращение времени отладки для физического уровня и подготовки канала

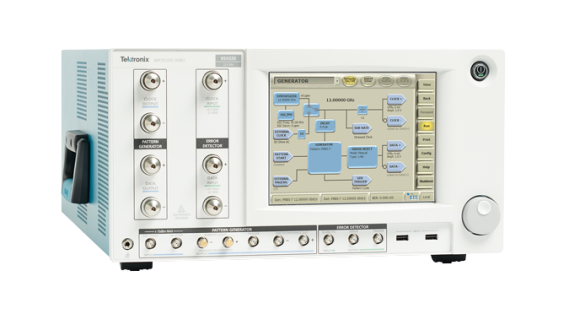

BERTScope серии BSX
Тестирование устройств первого поколения на скорости @5Gb/с и второго поколения на скорости @10Gb/с при помощи встроенного DPP и архитектуры, учитывающей протокол.
- Тестирование приёмников для интерфейсов USB и DisplayPort
Решения для интерфейса USB
Передатчик с разъемом Type-C USB 3.1
Обеспечивает быстрый поиск основной причины проблемы при тестировании конструкций SuperSpeed USB 3.1 типа C при наличии полной поддержки SigTest и DPOJET.
Решения для интерфейса DisplayPort
DisplayPort 1.4 и Type-C
Уменьшение общего времени тестирования на соответствие требованиям до менее чем 6 часов позволяет инженерам сосредоточиться на других задачах во время выполнения тестов.
Решения для стандарта Thunderbolt
Thunderbolt

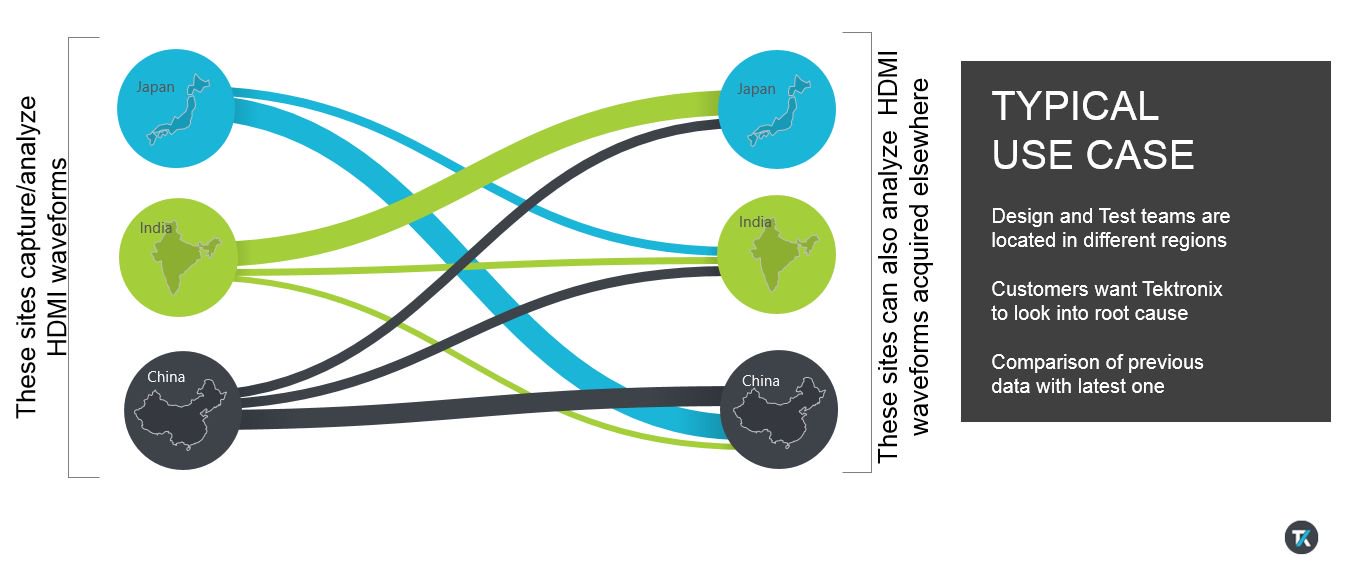

Анализируйте осциллограммы в автономном режиме, отправляйте их коллегам по всему миру и удаленно работайте вместе с ними над решением проблем, возникающих в процессе проектирования устройств.
