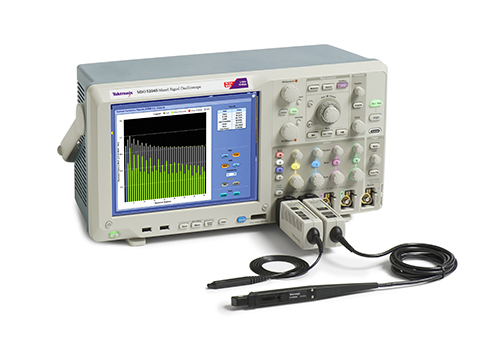

Oscilloscope à signaux mixtes MSO/DPO2000B
Notez que la quantité d´oscilloscopes de série MSO/DPO5000B est limitée. Les nouveaux oscilloscopes MSO Série 5B sont recommandés pour remplacer ceux de la série MSO/DPO5000B. En savoir plus sur les oscilloscopes MSO Série 5B.
Les oscilloscopes MSO/DPO5000B, conçus pour les ingénieurs chargés du débogage et de la vérification de systèmes complexes, offrent une fidélité exceptionnelle au signal et des capacités mathématiques et d´analyse avancées, pour votre laboratoire ou votre table. Les modèles MSO sont équipés de 16 voies numériques et tous les modèles peuvent être équipés pour décoder les protocoles série standard pour donner une vue complète de vos systèmes. Vous pouvez aussi exécuter le logiciel d´analyse sous Windows® directement sur l´oscilloscope.Voir plus de modèles d´oscilloscope.
Bande passante
Jusqu’à 2 GHz
Nombre d‘échantillons
Jusqu'à 250 millions de points
Voies numériques
16
MSO standard
DPO en option
Voies analogiques
4
Mesure et analyse sophistiquées de signaux
Les outils d’analyse standard comprennent 53 mesures automatisées, des statistiques de mesure, des histogrammes, le test des valeurs limites, les fonctions mathématiques sophistiquées sur le signal, des filtres personnalisables et la prise en charge des plugins mathématiques MATLAB et .NET personnalisés. Les autres applications en option, comme l’analyse avancée de la gigue et du diagramme de l’œil et l’analyse RF en large bande étendent les capacités alors que le déclenchement visuel permet de définir les déclenchements graphiques.
Points forts
- Caractérisez les paramètres du signal à l’aide d’une large suite d’outils de mesure standard
- L’analyse avancée de la gigue et de la synchronisation caractérise les problèmes d’intégrité du signal et leur source
- Le logiciel SignalVu assure les mesures et l’analyse spectrale en large bande, avec des options pour l’audio, la modulation, les pulses RF et le temps pour receptacle
- Le logiciel TekScope AnywhereTM permet d’effectuer des mesures et des analyses hors ligne.
Analyse et test de conformité en série dans les règles de l’art
Simplifiez le débogage et la vérification des systèmes sophistiqués avec les options de décodage de protocole et de déclenchement en série pour les bus à basse et moyenne vitesse. Assurez l’interopérabilité des bus série à moyenne vitesse avec les tests de conformité automatisés.
Points forts
- Décodage de protocole avec options de déclenchement et d’analyse en série disponibles pour I2C, SPI, RS-232/422/485/UART, USB 2.0, Ethernet, MIL-STD-1553B, CAN, LIN et FlexRay
- Packs de tests de conformité automatisés disponibles pour USB 2.0, Ethernet, HSIC, MOST et BroadR-Reach
Mesures de puissance automatisées
Les convertisseurs de puissance actuels sont efficaces et nécessitent moins de puissance en entrée pour une même puissance en sortie qu’auparavant, mais ils sont plus exigeants en termes de mesure de l’alimentation. Les mesures de puissance automatisées assurent des résultats simples et reproductibles pour vérifier et optimiser les performances du circuit de puissance.
Points forts
- L’affaiblissement de commutation de transistor MOSFET et analyse de zone de fonctionnement sûr
- Les mesures de facteur de puissance et des harmoniques pour la pré-conformité IEC61000-3-2
- Les mesures d’affaiblissement de l’inducteur et du transformateur sur circuit
- Test de conformité des adaptateurs d’alimentation USB pour chargeurs de batterie USB2.0 spécification v1.1 et IEC 62684

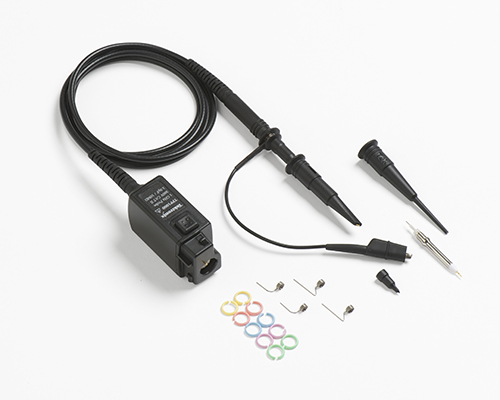

Les meilleures sondes du marché. Standard.
Les sondes sont un élément clé du système de mesure du signal à ne pas négliger. Lorsque vous faites l’acquisition d’un oscilloscope MSO/DPO5000B, vous bénéficiez gratuitement des meilleures sondes passives disponibles sur le marché. Avec la meilleure charge capacitive du marché à 3,9 pF et une bande passante allant jusqu’à 1 GHz, les sondes TPP sont la solution parfaite au quotidien.
Points forts
- Les sondes TPP sont fournies, une par voie analogique
- Charge capacitive de sonde de 3,9 pF la meilleure du marché
- Bande passante de la sonde 500 MHz ou 1 GHz
| Modèle | Bande passante analogique | Fréquence d'échantillonnage | Longueur d'enregistrement | Voies analogiques | Voies numériques | Tarif |
|---|---|---|---|---|---|---|
| DPO5034B | 350 MHz | 5 Géch./s | 25 à 125 millions de points | 4 | - | US $25,200 Configuration et devis |
| DPO5054B | 500 MHz | 5 Géch./s | 25 à 125 millions de points | 4 | - | US $31,000 Configuration et devis |
| MSO5034B | 350 MHz | 5 Géch./s | 25 à 125 millions de points | 4 | 16 | US $31,500 Configuration et devis |
| MSO5054B | 500 MHz | 5 Géch./s | 25 à 125 millions de points | 4 | 16 | US $37,800 Configuration et devis |
| DPO5104B | 1 GHz | 5 G éch./s à 10 G éch./s | 25 à 125 millions de points | 4 | - | US $38,200 Configuration et devis |
| MSO5104B | 1 GHz | 5 G éch./s à 10 G éch./s | 25 à 125 millions de points | 4 | 16 | US $40,000 Configuration et devis |
| DPO5204B | 2 GHz | 5 G éch./s à 10 G éch./s | 25 à 125 millions de points | 4 | - | US $43,600 Configuration et devis |
| MSO5204B | 2 GHz | 5 G éch./s à 10 G éch./s | 25 à 125 millions de points | 4 | 16 | US $46,300 Configuration et devis |
| Modèle | Bande passante analogique | Fréquence d'échantillonnage | Longueur d'enregistrement | Voies analogiques | Voies numériques | Tarif |
|---|---|---|---|---|---|---|
| DPO5034B | 350 MHz | 5 Géch./s | 25 à 125 millions de points | 4 | - | US $25,200 Configuration et devis |
| DPO5054B | 500 MHz | 5 Géch./s | 25 à 125 millions de points | 4 | - | US $31,000 Configuration et devis |
| MSO5034B | 350 MHz | 5 Géch./s | 25 à 125 millions de points | 4 | 16 | US $31,500 Configuration et devis |
| MSO5054B | 500 MHz | 5 Géch./s | 25 à 125 millions de points | 4 | 16 | US $37,800 Configuration et devis |
| DPO5104B | 1 GHz | 5 G éch./s à 10 G éch./s | 25 à 125 millions de points | 4 | - | US $38,200 Configuration et devis |
| MSO5104B | 1 GHz | 5 G éch./s à 10 G éch./s | 25 à 125 millions de points | 4 | 16 | US $40,000 Configuration et devis |
| DPO5204B | 2 GHz | 5 G éch./s à 10 G éch./s | 25 à 125 millions de points | 4 | - | US $43,600 Configuration et devis |
| MSO5204B | 2 GHz | 5 G éch./s à 10 G éch./s | 25 à 125 millions de points | 4 | 16 | US $46,300 Configuration et devis |
| Tektronix MSO/DPO5000B |
Keysight Série S |
LeCroy HDO6000 |
R&S Série RTO |
|
| Bande passante | 350 MHz à 2 GHz | 500 MHz à 8 GHz | 350 MHz à 1 GHz | 600 MHz à 4 GHz |
| Bande passante évolutive | Non | Oui | Non | Oui |
| Voies analogiques | 4 | 4 | 4 | 2 ou 4 |
| Fréquence d’échantillonnage analogique (toutes voies) | Jusqu'à 5 G éch./s | Jusqu'à 10 G éch./s | Jusqu'à 2,5 G éch./s | Jusqu'à 10 G éch./s |
| Longueur d’enregistrement standard (toutes voies) | 25 M | 50 M | 50 M | 50 M |
| Voies numériques (MSO) | 16 (en option) | 16 (en option) | 16 (en option) | 16 (en option) |
| Système d’exploitation | Configuration ouverte Windows | Configuration ouverte Windows | Configuration ouverte Windows | Configuration ouverte Windows |
| Sondes standard | Jusqu’à 1 GHz en passif | 500 MHz en passif | 500 MHz en passif | 500 MHz en passif |
| Garantie standard | 1 an | 3 ans | 3 ans | 3 ans |
Mesures de puissance automatisées
Les mesures automatisées et la création de rapports permettent d’obtenir des mesures simples et reproductibles de la qualité de l’alimentation, des pertes de commutation, des pertes magnétiques, des harmoniques et de bien d’autres éléments pour suivre l’évolution des convertisseurs de puissance actuels. En outre, les sondes de courant et les sondes différentielles TekVPI réduisent le niveau d’incertitude et éliminent les pièges des opérations de mesure.
Points forts
- PWR en option : mesure et analyse sophistiquées de la puissance pour la caractérisation et le test des composants et les alimentations
- USBPWR en option : test automatisé de conformité des adaptateurs d’alimentation USB pour chargeurs de batterie USB2.0 spécification v1.1 et IEC 62684
Analyse en série et test de conformité pour l’automobile
Simplifiez le débogage et la vérification des systèmes automobiles avec les options de décodage de protocole et de déclenchement en série pour les bus CAN, LIN et FlexRay. Assurez l’interopérabilité des composants en série BroadR-Reach et MOST avec les tests de conformité automatisés.
Points forts
- SR-AUTO en option : déclenchement et décodage de protocole CAN, LIN et FlexRay du contenu des paquets série
- BRR en option : solution de conformité automatisée BroadR-Reach/100BASE-T1 et 1000BASE-T1
- MOST en option : solution de test et de conformité électrique et de débogage pour MOST50 et MOST150

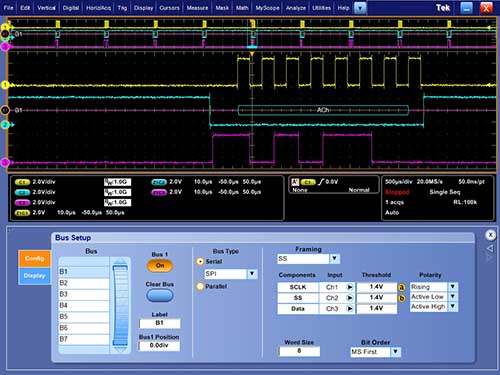

Décodage et analyse en série intégrés
Le décodage de protocole, le déclenchement en série et l’analyse pour I2C, SPI, RS-232/422/485/UART, USB 2.0, Ethernet et MIL-STD-1553B simplifient le débogage et la vérification de systèmes sophistiqués.
Points forts
- Déclenchement et décodage de protocole SR-AERO MIL-STD-1553B du contenu des paquets série en option
- Déclenchement et décodage de protocole SR-COMP RS-232/422/485/UART du contenu des paquets série en option
- Décodage et recherche automatique sur le contenu des paquets série SR-DPHY MIPI® D-PHY en option
- Déclenchement et décodage de protocole SR-EMBD I2C et SPI sur le contenu de paquets série en option
- Recherche et décodage de protocole du contenu des paquets série SR-ENET 10BASE-T et 100BASE-TX en option
- Déclenchement et décodage basse vitesse, pleine vitesse et haute vitesse du contenu des paquets série SR-USB USB 2.0 en option
Tests de conformité série
Assurez l’interopérabilité des conceptions série USB 2.0 et Ethernet avec les tests de conformité automatisés.
Points forts
- Caractérisation automatisée ET3, conformité et prise en charge complète de la couche physique pour 10BASE-T, 100BASE-TX et 1000BASE-T en option
- Test de conformité USB2 en une pression avec instruments automatisés et contrôle de mode de test en option
- En option, test de qualité du signal électrique HSIC et validation de protocole de l’hôte HSIC et des conceptions
- Application logicielle complète d’analyse de l’interface mémoire DDRA pour DDR1/2/3/4, LPDDR1/2/3/4 et GDDR3/5 en option

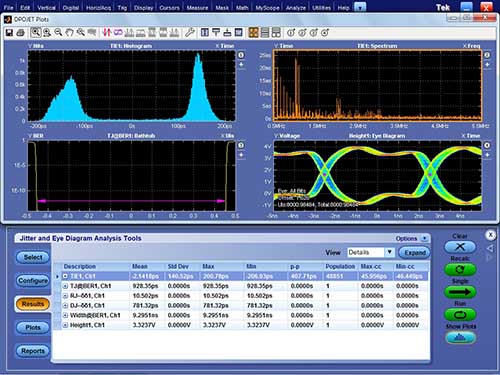

Analyse avancée de la gigue et de la synchronisation
Avec une analyse complète de la gigue et du diagramme de l’œil, ainsi que des algorithmes de décomposition, DPOJET quantifie les paramètres d’intégrité du signal et permet d’identifier les sources de bruit dans les conceptions actuelles de systèmes de communication, numérique et série haute vitesse.
Points forts
- Caractérisez les performances des conceptions de bus haute vitesse en série et en parallèle
- Caractérisez la gigue et le bruit de l’horloge et des données et l’intégrité du signal
- Caractérisez la modulation des circuits avec horloge à étalement du spectre
- Effectuez des tests physiques des normes série comme MIPI® D-PHY, DDR et MOST
Analyse RF à large bande
Avec le logiciel d’analyse des signaux RF et vectoriels SignalVu, vous disposez des fonctionnalités d’un analyseur de signaux vectoriels et d’un analyseur de spectre, avec les fonctions de déclenchement d’un oscilloscope numérique, en un seul instrument. Utilisez SignalVu pour valider les conceptions à large bande et caractériser les événements spectraux à large bande.
Points forts
- SVE en option : SignalVu Essentials assure l’analyse et la mesure spectrale large bande
- SVA en option : mesures audio SignalVu AM/FM/Direct
- SVM en option : analyse générale de modulation SignalVu
- SVP en option : SignalVu analyse les signaux à pulse complexes
- SVT en option : mesures de temps pour receptacle SignalVu - Fréquence et phase
| Lien vers la fiche technique | Sonde | Description | Configuration et devis |
|---|---|---|---|
| Afficher la fiche technique | TPP0502 | Sonde passive : 500 MHz, 2 X, TekVPI | Configuration et devis |
| Afficher la fiche technique | TPP1000 | Sonde passive : 1 GHz, 10X, TekVPI | Configuration et devis |
| Lien vers la fiche technique | Sonde | Description | Configuration et devis |
|---|---|---|---|
| Afficher la fiche technique | TCP0020 | Sonde de courant AC/DC, 20 A, BP 50 MHZ, interface TekVPI, certificat d’étalonnage traçable | Configuration et devis |
| Afficher la fiche technique | TCP0030A | Sonde de courant AC/DC, 30 A DC, DC à 120 MHZ, avec interface TekVPI, certificat d’étalonnage traçable | Configuration et devis |
| Afficher la fiche technique | TCP0150 | Sonde de courant : 20 MHz, 5 mA à 212 A, AC/DC, TekVPI | Configuration et devis |
| Lien vers la fiche technique | Sonde | Description | Configuration et devis |
|---|---|---|---|
| Afficher la fiche technique | TAP1500 | Sonde active : 1,5 GHz, 10X, simple, TekVPI | Configuration et devis |
| Afficher la fiche technique | TAP2500 | Sonde active : 2,5 GHz, 10 X, simple, TekVPI | Configuration et devis |
| Lien vers la fiche technique | Sonde | Description | Configuration et devis |
|---|---|---|---|
| Afficher la fiche technique | TPP0850 | Sonde haute tension : 800 MHz, 50 X, 2,5 kV, asymétrique, TekVPI | Configuration et devis |
| Lien vers la fiche technique | Sonde | Description | Configuration et devis |
|---|---|---|---|
| Afficher la fiche technique | TDP1500 | Sonde différentielle : 1,5 GHz, 1 X/10 X, +/-8,5 V, TekVPI | Configuration et devis |
| Afficher la fiche technique | TDP3500 | Sonde différentielle : 3,5 GHz, 5 X, +/-2 V, TekVPI | Configuration et devis |
| Lien vers la fiche technique | Sonde | Description | Configuration et devis |
|---|---|---|---|
| Afficher la fiche technique | TDP0500 | Sonde différentielle : 500 MHz, 5 X/50 X, +/-42 V, TekVPI | Configuration et devis |
| Afficher la fiche technique | TDP1000 | Sonde différentielle : 1 GHz, 5X/50X, +/- 42 V, TekVPI | Configuration et devis |
| Afficher la fiche technique | THDP0100 | SONDE différentielle : SONDE DIFFÉRENTIELLE HAUTE TENSION 100 MHZ TekVPI | Configuration et devis |
| Afficher la fiche technique | THDP0200 | SONDE différentielle : SONDE DIFFÉRENTIELLE HAUTE TENSION 200 MHZ TekVPI | Configuration et devis |
| Afficher la fiche technique | TMDP0200 | SONDE différentielle : SONDE DIFFÉRENTIELLE MOYENNE TENSION 200 MHZ, TMPD0200 | Configuration et devis |
