I-V-Kennlinienschreiber-Software

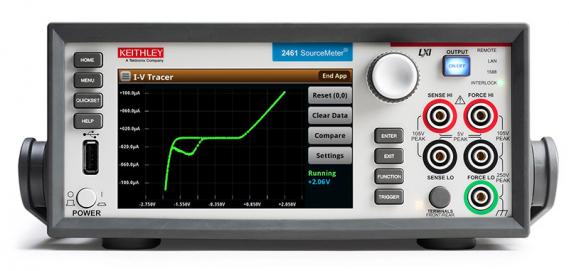

Die Keithley I-V Kennlinienschreiber-Software nutzt die einzigartige Touchscreen-Oberfläche der grafischen SourceMeter® Source Measure Unit ( SMU) Geräte der Serie 2400, um die vertraute Benutzererfahrung eines I-V-Kennlinienschreibers für Bauteile mit zwei Terminals zu erschaffen. Wenn Sie der I-V Kennlinienschreiber-Software Ihrem SourceMeter hinzufügen, erhalten Sie eine gesonderte Benutzeroberfläche, mit der Sie die Strom-Spannungs-Charakteristik Ihrer Bauteile aufzeichnen können. Mit einer Reihe von kompatiblen Geräten kann der I-V Kennlinienschreiber die volle Leistungsfähigkeit jeder Source Measure Unit nutzen, einschließlich der beiden schnellen Digitizer im Modell 2461, um zusätzlich zur Standard-Gleichstrompolarität eine Aufzeichnung mit Wechselstrom und gepulstem Gleichstrom durchzuführen.
Mit I-V Tracer können Ingenieure zwar Fehleranalysen und eine parametrische Charakterisierung von Dioden durchführen, doch für die Prüfung von MOSFETS, IGBTs und anderen Hochleistungsbauelementen sind fortschrittlichere I-V-Kurven-Tracer-Konfigurationen erforderlich.
Kostenlose Testsoftware herunterladen
Steigern Sie die Effizienz im Labor mit I-V-Kennlinienschreiber-Software
Nutzen Sie traditionelle Funktionalität eines Kennlinienschreibers und statten Sie einzelne Ingenieure mit ihrem eigenen I-V-Kennlinienschreiber aus, anstatt Ressourcen für gemeinsam genutzte, veraltete Geräte zu bündeln. Keithley SourceMeter-Geräte sind besonders mobil und können problemlos auf Laboren neben Laptops und Digitalmultimetern (DMMs) montiert werden. Während der Installation dee I-V-Kennlinienschreiber-Software sind die Funktionen von Keithley SourceMeter-Geräten für Quelle, Sinkspannung und Messung mit der Funktionalität eines Kennlinienschreibers nur einen Klick entfernt. Die moderne Benutzeroberfläche ermöglicht den einfachen Export von Kurven als Screenshots oder CSV.
Die I-V-Kennlinienschreiber-Softwareschnittstelle ermöglicht präzise Sweeps
Mit dem Knopf auf der Vorderseite können Sie Ihren I-V-Kennlinienschreiber in Echtzeit steuern, auf die Geschwindigkeit Ihrer Windung reagieren und sie dynamisch anpassen, während Sie das Diagramm vergrößern und verkleinern. Erhöhen Sie die Überprüfung von Kurvenanomalien wie Ausfall- und Einschaltverhalten von Dioden, während Sie durch vorhersehbare Abschnitte beschleunigen, ohne die Daten aus den Augen zu verlieren.
Vertraute Curve Tracer-Fähigkeit

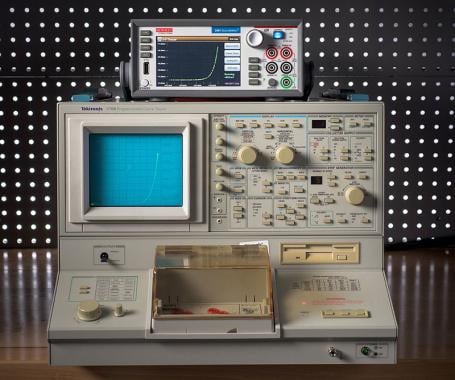

Der I-V-Kennlinienschreiber mit Keithley SourceMeter-Geräten ist ein funktionaler Nachfolger von bahnbrechenden Tektronix-Kennlinienschreiber wie dem 576 und 370A und bietet die erste moderne Alternative für die direkte Steuerung eines Kennlinienschreibers. Fügen Sie eine einfache Desktop-Lösung hinzu, anstatt nach überteuerten Reparatur- oder Ersatzteilen für alte Kennlinienschreiber zu suchen.
Unterstützte Instrumente
| Gerätetyp | Modell | KickStart-App |
|---|---|---|
| SMU-Geräte | 2450, 2460, 2461, 2470 | I-V Kennlinienschreiber-App |
Informationen zur Tektronix-Software
| Modell | Product | Beschreibung | Typ | Listenpreis |
|---|---|---|---|---|
| KICKSTARTNL-ACT1 | KickStart IV Kennlinienschreiber-App (eine Lizenz) | Maschinenbezogene Lizenz für die Verteilung der I-V Tracer App-Software an ein Gerät (zur Installation der Lizenz wird KickStart-Software verwendet) | Permanent | US $1,730 Konfiguration und Angebot |
| KICKSTARTNL-ACT3 | KickStart IV Kennlinienschreiber-App (drei Lizenzen) | Maschinenbezogene Lizenz für die Verteilung der I-V Tracer App-Software an drei Geräte (zur Installation der Lizenz wird KickStart-Software verwendet) | Permanent | US $4,630 Konfiguration und Angebot |
| KICKSTARTNL-ACT5 | KickStart IV Kennlinienschreiber-App (fünf Lizenzen) | Maschinenbezogene Lizenz für die Verteilung der I-V Tracer App-Software an fünf Geräte (zur Installation der Lizenz wird KickStart-Software verwendet) | Permanent | US $5,790 Konfiguration und Angebot |
Fehleranalysen
Die Fehleranalyse von Halbleiterkomponenten erfordert eine präzise Steuerung und sofortige Ergebnisse. Wenn zu viel Strom über ein Gerät bezogen wird, kann dies die empfindlichen Nachweise zerstören, die auf die Fehlerursache hinweisen. Mit dem I-V-Kennlinienschreiber können Sie den Ausgangspegel direkt steuern, indem Sie langsam auf eine I-V-Kurvenanomalie aufsteigen und dann nahtlos in das Verhalten übergehen. Die Mindestauflösung für den Ausgang beträgt 500 nV oder 500 fA.
Lehre
Kennlinienschreiber galten lange Zeit als Muss bei technischen Schulungen, da sie es den Schülern einfach machen, Gelerntes direkt auf elektrische Geräte anzuwenden. Die I-V-Kennlinienschreiber-Software in den Keithley SourceMeter-Geräten bietet den gleichen Vorteil: Studenten verfügen über direkte Kontrolle in Echtzeit, was ihnen ermöglicht, selbst zu experimentieren und das Verständnis für ein breites Spektrum an Elektronik zu festigen.
Gleichzeitig bewahren Sie die unglaubliche Leistung Ihres SourceMeter-Geräts für Laborübungen mit den Funktionen eines hochempfindlichen Strommessers, einer präzisen Spannungs- und Stromquelle, einer elektronischen Last und vielem mehr. Bieten Sie Studenten die Erfahrung, die sie an aktuellen Geräten mit modernen Funktionen benötigen.
