Spektrumanalysator

Technische Daten

Alle technischen Daten sind garantiert, sofern nicht anderweitig angegeben.

Frequenz

HF-Eingangsfrequenzbereich

9 kHz bis 6,2 GHz

Genauigkeit der Frequenzreferenz

Anfänglich

±3 ppm + Alterung (18 °C bis 28 °C Umgebungstemperatur, nach 20 Minuten Warmlaufzeit)

±20 ppm + Alterung (-10 °C bis 55 °C Umgebungstemperatur, nach 20 Minuten Warmlaufzeit), typisch

Alterung (typisch)

±3 ppm (1. Jahr), ±1 ppm/Jahr danach

Externer Eingang für Frequenzreferenz

Eingangsfrequenzbereich

10 MHz ±10 Hz

Eingangspegelbereich

-10 dBm bis +10 dBm Sinuskurve

Impedanz

50 Ω

Mittenfrequenzauflösung

Block-IQ-Abtastungen

1 Hz

Gestreamte ADC-Abtastungen

500 kHz

Amplitude

HF-Eingangsimpedanz

50 Ω

HF-Eingang VSWR (typisch)

≤ 1,8:1 (10 MHz bis 6200 MHz, Referenzpegel ≥ +10 dBm)

Maximaler HF-Eingangspegel ohne Schaden

Gleichspannung

±40 V_DC

Referenzpegel ≥ –10 dBm

+23 dBm (kontinuierlich oder Peak)

Referenzpegel < –10 dBm

+15 dBm (kontinuierlich oder Peak)

Maximaler HF-Eingangspegel für Betrieb

Der maximale Pegel am HF-Eingang, bei dem das Gerät den Messspezifikationen entspricht.

Mittenfrequenz < 22 MHz (Niederfrequenzpfad)

+15 dBm

Mittenfrequenz ≥22 MHz (HF-Pfad)

+20 dBm

Amplitudengenauigkeit bei allen Mittenfrequenzen

Mittenfrequenz	Garantiert (18 °C bis 28 °C)	Typisch (95 % Zuverlässigkeit) (18 °C bis 28 °C)	Typisch (-10 °C bis 55 °C)
9 kHz - < 3 GHz	±1,2 dB	±0,8 dB	±1,0 dB
≥ 3 GHz - 6,2 GHz	±1,65 dB	±1,0 dB	±1,5 dB



Referenzpegel +20 dBm bis -30 dBm, Abgleichausführung vor Tests.

Gilt für korrigierte IQ-Daten, bei Signal-Rausch-Verhältnissen > 40 dB.

Die oben aufgeführten technischen Daten gelten beim Betrieb und bei der Lagerung unter durchschnittlichen Bedingungen bei der Werkskalibrierung hinsichtlich der absoluten Luftfeuchte (8 Gramm Wasser pro Kubikmeter Luft). Weitere Angaben zur Luftfeuchte sind im Technischen Referenzhandbuch zu finden.

Zwischenfrequenz und Erfassungssystem

IF-Bandbreite

40 MHz

ADC Abtastrate und Bitbreite

112 MS/s, 14 Bit

Echtzeit-IF-Erfassungsdaten (unkorrigiert)

112 MS/s, 16-Bit-Ganzzahl Echtzeit-Abtastungen

40 MHz BW, 28 ±0,25 MHz Digital IF, unkorrigiert. Korrigierte Werte werden in gespeicherten Dateien gespeichert

Block-Streaming-Daten mit einer durchschnittlichen Rate von 224 MB/s

Block-Basisband-Erfassungsdaten (korrigiert)

Maximale Erfassungszeit

1 Sekunde

Bandbreiten

≤ 40 /( 2^N) MHz, 0 Hz Digital IF, N ≥ 0

Abtastraten

≤ 56 / (2^N) MS/s, komplexe Abtastungen, 32-Bit-Gleitkomma, N ≥ 0

Kanalamplitudenabweichung

Referenzpegel +20 dBm bis -30 dBm, Abgleichausführung vor Tests. Gilt für korrigierte IQ-Daten, bei Signal-Rausch-Verhältnissen > 40 dB.

Mittenfrequenzbereich	Garantiert	Typisch
	18 ⁰C bis 28 ⁰C
24 MHz bis 6,2 GHz	±1,0 dB	±0,4 dB
22 MHz bis 24 MHz	±1,2 dB	±1,0 dB
	-10 ⁰C bis 55 ⁰C
24 MHz bis 6,2 GHz	---	±0,5 dB
22 MHz bis 24 MHz	---	±2,5 dB

Trigger

Trigger/Sync-Eingang

Spannungsbereich

TTL, 0,0 V – 5,0 V

Triggerpegel, positive Schwellenwertspannung

min. 1,6 V; max. 2,1 V

Triggerpegel, negative Schwellenwertspannung

min. 1,0 V; max. 1,35 V

Impedanz

10 kΩ

IF-Leistungstrigger

Schwellenwertbereich

0 dB bis -50 dB ab Referenzpegel, bei einem Triggerpegel > 30 dB über dem Grundrauschen

Typ

Ansteigende oder abfallende Flanke

Trigger-Totzeit

≤100 μs

Rauschen und Verzerrung

Angezeigter mittlerer Rauschpegel (DANL)

Referenzpegel = -50 dBm, Eingang mit 50-Ω-Last abgeschlossen, Log.-Mittelwert-Detektion (10 Mittelwerte). Für SignalVu-PC-Spektrummessungen mit einem Span > 40 MHz kann ein NF- oder RF-Pfad im ersten Segment des Spektrum-Sweeps verwendet werden.

Mittenfrequenz	Frequenzbereich	DANL (dBm/Hz)	DANL (dBm/Hz), typisch
< 22 MHz (NF-Pfad)	100 kHz - 42 MHz	-130	-133
≥ 22 MHz (HF-Pfad)	2 MHz - 5 MHz	-145	-148
	> 5 MHz - 1,0 GHz	-161	-163
	> 1,0 GHz - 1,5 GHz	-160	-162
	> 1,5 GHz - 2,5 GHz	-157	-159
	> 2,5 GHz - 3,5 GHz	-154	-156
	> 3,5 GHz - 4,5 GHz	-152	-155
	> 4,5 GHz - 6,2 GHz	-149	-151

Phasenrauschen

Phasenrauschen, gemessen mit einem 1 GHz-Dauerstrichsignal bei 0 dBm

Die folgenden Tabelleneinträge beziehen sich auf die Einheiten dBc/Hz

	Mittenfrequenz
Offset	1 GHz	10 MHz (typisch)	1 GHz (typisch)	2,5 GHz (typisch)	6 GHz (typisch)
1 kHz	-84	-115	-89	-78	-83
10 kHz	-84	-122	-87	-84	-85
100 kHz	-88	-126	-93	-92	-95
1 MHz	-118	-127	-120	-114	-110

Störsignalverhalten

(Referenzpegel ≤-50 dBm, HF-Eingang mit 50 Ω Abschlusswiderstand)

Mittenfrequenzbereich 9 kHz - < 1 GHz

< -100 dBm

Mittenfrequenzbereich 1 GHz - < 3 GHz

< -95 dBm

Mittenfrequenzbereich 3 GHz - 6,2 GHz

< -90 dBm

Ausnahmen bei LO-bezogenen Störsignalen

< -80 dBm: 2080 - 2120 MHz

< -80 dBm: 3895 - 3945 MHz

< -85 dBm: 4780 - 4810 MHz

Residual-FM

< 10 Hz_P-P (95 % Zuverlässigkeit)

3^​IM-Verzerrung dritter Ordnung

Zwei Dauerstrich-Eingangssignale, 1 MHz Abstand, jeder Eingangssignalpegel 5 dB unter der Referenzpegeleinstellung am HF-Eingang

Referenzpegel bei -15 dBm deaktiviert Vorverstärker; Referenzpegel bei -30 dBm aktiviert Vorverstärker

Mittenfrequenz 2130 MHz

≥ -63 dBm bei Referenzpegel von -15 dBm, 18 ⁰C bis 28 ⁰C

≤ -60 dBc, bei Referenzpegel von -15 dBm, -10 ⁰C bis 55 ⁰C, typisch

≤ -63 dBc, bei Referenzpegel von -30 dBm, typisch

40 MHz bis 6,2 GHz, typisch

< -58 dBm bei Referenzpegel von -10 dBm

< -50 dBm bei Referenzpegel = -50 dBm

3^​ Erfassungspunkt dritter Ordnung (TOI)

Mittenfrequenz 2130 MHz

≥ +13 dBm bei Referenzpegel von -15 dBm, 18 ⁰C bis 28 ⁰C

≥ +13 dBm, bei Referenzpegel von -15 dBm, -10 ⁰C bis 55 ⁰C, typisch

≥ -2 dBm bei Referenzpegel -30 dBm, typisch

40 MHz bis 6,2 GHz, typisch

+14 dBm bei Referenzpegel von -10 dBm

-30 dBm bei Referenzpegel von -50 dBm

^​Verzerrung der 2. Oberwelle, typisch

< -55 dBc, 10 MHz bis 300 MHz, Referenzpegel = 0 dBm

< -60 dBc, 300 MHz bis 3,1 GHz, Referenzpegel = 0 dBm

< -50 dBc, 10 MHz bis 3,1 GHz, Referenzpegel = -40 dBm

Ausnahme: < -45 dBc im Bereich 1850 - 2330 MHz

^​Erfassung der zweiten Harmonischen (SHI)

+55 dBm, 10 MHz bis 300 MHz, Referenzpegel = 0 dBm

+60 dBm, 300 MHz bis 3,1 GHz, Referenzpegel = 0 dBm

+10 dBm, 10 MHz bis 3,1 GHz, Referenzpegel = -40 dBm

Ausnahme: < +5 dBm im Bereich 1850 - 2330 MHz

Eingangbezogenes Störsignalverhalten (SFDR)

Eingangsfrequenzen bei ≤ 6,2 GHz und 18 °C bis 28 ºC

Pegel	Mittenfrequenzbereich
Reaktion auf Störsignale aufgrund der folgenden Mechanismen: HFx2*LO1, 2HFx2*LO1, HFx3LO1, HFx5LO1, HF-Einstreuung auf ZF, ZF2-Abbild
≤ -60 dBc	≤6.200 MHz
Reaktion auf Störsignale aufgrund von Abbildern der 1. ZF (HFxLO1)
≤ -60 dBc	< 2.700 MHz
≤ -50 dBc	2700 bis 6.200 MHz



Ausnahmen bei ≤ 6,2 GHz und 18 °C bis 28 °C, typisch

Typ	Pegel	Mittenfrequenzbereich
ZF-Einstreuung	≤ -45 dBc	1850 bis 2.700 MHz
Abbild der 1. ZF	≤ -55 dBc	1850 bis 1.870 MHz
	≤ -35 dBc	3700 bis 3.882 MHz
	≤ -35 dBc	5400 bis 5.700 MHz
HFx2LO	≤ -50 dBc	4750 bis 4.810 MHz
2HFx2LO	≤ -50 dBc	3900 bis 3.840 MHz
HFx3LO	≤ -45 dBc	4175 bis 4.225 MHz



Reaktion auf Störsignale aufgrund von ADU-Abbildern bei 18 °C bis 28 °C

Pegel	Mittenfrequenzbereich
≤ -60 dBc	Offset zur Mittenfrequenz > 56 MHz
≤ -50 dBc	56 MHz ≥ Offset zur Mittenfrequenz ≥ 36 MHz

Durchführung lokaler Oszillator zu Eingangsanschluss

< -75 dBm bei Referenzpegel = -30 dBm

Audio-Ausgang

Audio-Ausgang (von SignalVu-PC oder der Programmierschnittstelle (API))

Arten

AM, FM

IF-Bandbreite

Fünf Optionen, 8 kHz – 200 kHz

Audio-Ausgangsfrequenzbereich

50 Hz – 10 kHz

PC-Audio-Ausgang

16 Bit bei 32 kS/s

Audio-Dateiformat

.wav-Format, 16 Bit, 32 kS/s

Überblick über die Basisleistungen von SignalVu-PC

SignalVu-PC/RSA306B – Wichtige technische Daten

Max. Bereich

40 MHz Echtzeit

9 kHz - 6,2 GHz gewobbelt

Maximale Erfassungszeit

1,0 s

IQ-Mindestauflösung

17,9 ns (Erfassungsbandbreite = 40 MHz)

Abstimmtabellen

Tabellen mit einer Frequenzauswahl in Form auf auf Normen beruhenden Kanälen stehen für die folgenden Mobilfunknormen

zur Verfügung: AMPS, NADC, NMT-450, PDC, GSM, CDMA, CDMA-2000, 1xEV-DO WCDMA, TD-SCDMA, LTE, WiMax

Nicht lizenzierter Nahbereich: 802.11a/b/j/g/p/n/ac, Bluetooth

Schnurlostelefon: DECT, PHS

Ausstrahlung: AM, FM, ATSC, DVBT/H, NTSC

Mobilfunk, Pager und andere: GMRS/FRS, iDEN, FLEX, P25, PWT, SMR, WiMax

Signalstärkeanzeige

Signalstärkeanzeige

Auf der rechten Seite der Anzeige

Messbandbreite

Bis zu 40 MHz, abhängig von der Span- und RBW-Einstellung

Tontyp

Variable hörbare Frequenz auf Grundlage der empfangenen Signalstärke

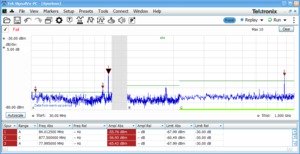

Spektrumanzeige

Traces

Drei Traces + 1 Math-Trace + 1 Trace aus dem Spektrogramm für die Spektrumanzeige

Trace-Funktionen

Normal, Mittelwert (Veff), Max-Hold, Min-Hold, Mittelwert der Aufzeichungen

Detektor

Mittelwert (Veff), Mittelwert, CISPR-Peak, +Peak, -Peak, Abtastung

Spektrum-Trace-Länge

801, 2401, 4001, 8001,10401, 16001, 32001 und 64001 Punkte

RBW-Bereich

10 Hz bis 8 MHz

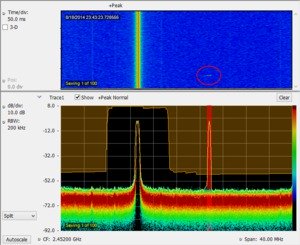

DPX-Spektrumanzeige

Spektrumverarbeitungsrate (RBW = auto, Trace-Länge 801)

≤10.000/s

DPX-Bitmap-Auflösung

201x801

Markerinformationen

Amplitude, Frequenz, Signaldichte

Mindestsignaldauer für eine Erkennungswahrscheinlichkeit von 100 %

100 μs

Bereich: 40 MHz, RBW = 300 kHz (Auto)

Aufgrund der nicht-deterministischen Ausführungszeit von Programmen unter dem Betriebssystem Microsoft Windows wird diese Spezifikation möglicherweise nicht erfüllt, wenn der Host-PC mit anderen Verarbeitungsaufgaben stark ausgelastet ist

Bereich (kontinuierliche Verarbeitung)

1 kHz bis 40 MHz

Bereich (gewobbelt)

Bis zum maximalen Frequenzbereich des Geräts

Verweildauer pro Schritt

50 ms bis 100 s

Trace-Verarbeitung

Farbabgestuftes Bitmap, +Peak, -Peak, Mittelwert

Trace-Länge

801, 2401, 4001, 10401

RBW-Bereich

1 kHz bis 4.99 MHz

Wobbelzeit, RBW

1 MHz

1300 MHz/s

100 kHz

1230 MHz/s

10 kHz

1090 MHz/s

1 kHz

360 MHz/s

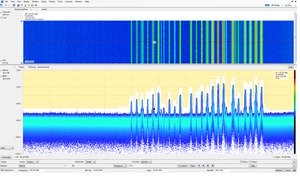

DPX-Spektrogrammanzeige

Trace-Erkennung

+Peak, -Peak, Mittelwert(V_eff)

Trace-Länge, Speichertiefe

801 (60.000 Traces)

2401 (20.000 Traces)

4001 (12.000 Traces)

Zeitauflösung pro Zeile

1 ms bis 6400 s, benutzerwählbar

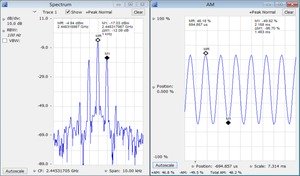

Analoge Modulationsanalyse (Standard)

Genauigkeit der AM-Demodulation, typisch

±2%

0-dBm-Eingang in der Mitte, Trägerfrequenz 1 GHz, 1 kHz/5 kHz Eingangsfrequenz/modulierte Frequenz, 10 % bis 60 % Modulationstiefe

0 dBm Eingangsleistungspegel, Referenzpegel = 10 dBm

Genauigkeit der FM-Demodulation, typisch

±3 %

0-dBm-Eingang in der Mitte, Trägerfrequenz 1 GHz, 400 Hz/1 kHz Eingangsfrequenz/modulierte Frequenz

0 dBm Eingangsleistungspegel, Referenzpegel = 10 dBm

Genauigkeit der PM-Demodulation, typisch

±1 % der gemessenen Bandbreite

0-dBm-Eingang in der Mitte, Trägerfrequenz 1 GHz, 1 kHz/5 kHz Eingangsfrequenz/modulierte Frequenz

0 dBm Eingangsleistungspegel, Referenzpegel = 10 dBm

SignalVu-PC-Anwendungslizenzen

AM-/FM-/PM- und direkte Audio-Messung (SVAxx-SVPC)

Trägerfrequenzbereich (für Modulations- und Audio-Messungen)

(1/2 × Audio-Analyse-Bandbreite) bis maximale Eingangsfrequenz

Maximaler Audio-Frequenzbereich

10 MHz

FM-Messungen (Mod.index >0,1)

Trägerleistung, Trägerfrequenzfehler, Audio-Frequenz, Abweichung (+Peak, -Peak, Peak-Peak/2, Effektivwert), SINAD, Modulationsverzerrung, S/N, Gesamte harmonische Verzerrung, Gesamte nicht-harmonische Verzerrung, Brummen und Rauschen

AM-Messungen

Trägerleistung, Audio-Frequenz, Modulationstiefe (+Peak, -Peak, Peak-Peak/2, Effektivwert), SINAD, Modulationsverzerrung, S/N, Gesamte harmonische Verzerrung, Gesamte nicht-harmonische Verzerrung, Brummen und Rauschen

PM-Messungen

Trägerleistung, Trägerfrequenzfehler, Audio-Frequenz, Abweichung (+Peak, -Peak, Peak-Peak/2, Effektivwert), SINAD, Modulationsverzerrung, S/N, Gesamte harmonische Verzerrung, Gesamte nicht-harmonische Verzerrung, Brummen und Rauschen

Direct-Audio-Messungen

Signalleistung, Audio-Frequenz (+Peak, -Peak, Peak-Peak/2, Effektivwert), SINAD, Modulationsverzerrung, S/R-Verhältnis, Klirrfaktor, nicht auf Oberwellen beruhende Gesamtverzerrung, Brummen und Rauschen (direkte Audio-Messungen sind durch die Eingangsfrequenz auf >9 kHz begrenzt)

Audio-Filter

Tiefpass, kHz: 0,3, 3, 15, 30, 80, 300 und benutzerdefiniert bis zur 0,9-fachen Audio-Bandbreite

Hochpass, Hz: 20, 50, 300, 400 und benutzerdefiniert bis zur 0,9-fachen Audio-Bandbreite

Standard: CCITT, C-Message

Deemphase (µs): 25, 50, 75, 750 und benutzerdefiniert

Datei: Vom Benutzer bereitgestellte TXT- oder CSV-Datei mit Amplitude/Frequenz-Paaren. Maximal 1000 Paare

Leistungsmerkmale, typische	Bedingungen: Sofern nicht anderes angegeben ist, gelten die Leistungsangaben für: Modulationsrate = 5 kHz AM-Tiefe: 50% PM-Abweichung 0,628 Radian
	FM (Frequenzmodulation)	AM (Amplitudenmodulation)	Phasenmodulation (PM)	Bedingungen
Genauigkeit der Trägerleistung	Siehe unter Amplitudengenauigkeit des Messgerätes
Genauigkeit der Trägerfrequenz	± 7 Hz + (Senderfrequenz × Ref.-Frequ.-Fehler)	Siehe unter Frequenzgenauigkeit des Messgerätes	± 2 Hz + (Senderfrequenz × Ref.-Frequ.-Fehler)
Genauigkeit der Modulationstiefe	n/v	± 0.5%	n/v
Abweichungsgenauigkeit:	± (2 % × (Rate + Abweichung))	n/v	± 3%
Genauigkeit der Rate	±0,2 Hz	±0,2 Hz	±0,2 Hz
Rest-Oberwellenanteil	0.5%	0.5%	n/v
Rest-SINAD	49 dB 40 dB	56 dB	42 dB

Impulsmessungen (SVPxx-SVPC)

Messungen (nominal)

Pulse-Ogram™-Wasserfallanzeige mehrerer segmentierter Erfassungen, mit Amplitude-Zeit-Darstellung und jeweiligem Impulsspektrum. Impulsfrequenz, Deltafrequenz, Mittlere Betriebsleistung, Spitzenleistung, Mittlere übertragene Leistung, Impulsbreite, Anstiegszeit, Abfallzeit, Wiederholungsintervall (Sekunden), Wiederholungsintervall (Hz), Lastfaktor (%), Lastfaktor (Verhältnis), Welligkeit (dB), Welligkeit (%), Absacken (dB), Absacken (%), Überschwingen (dB), Überschwingen (%), Frequenzdifferenz zwischen Impuls und Referenzimpuls, Phasendifferenz zwischen Impuls und Referenzimpuls, Frequenzdifferenz zwischen Impulsen, Phasendifferenz zwischen Impulsen, Effektivfrequenzfehler, Maximaler Frequenzfehler, Effektivphasenfehler, Maximaler Phasenfehler, Frequenzabweichung, Phasenabweichung, Impulsantwort (dB), Impulsantwort (Zeit), Zeitmarke.

Mindestimpulsbreite zur Erkennung

150 ns

Mittlere Betriebsleistung bei 18 °C bis 28 °C, typisch

±1,0 dB + absolute Amplitudengenauigkeit

Impulse mit einer Breite von 300 ns und mehr: Tastverhältnisse von 0,5 bis 0,001 und ein S/R-Verhältnis ≥30 dB

Lastfaktor, typisch

±0,2 % des Ablesewerts

Bei Impulsen mit einer Breite von 450 ns oder höher, Tastverhältnisse von 0,5 bis 0,001 und ein S/N-Verhältnis ≥ 30 dB

Mittlere übertragene Leistung, typisch

±1,0 dB + absolute Amplitudengenauigkeit

Impulse mit einer Breite von 300 ns und mehr: Tastverhältnisse von 0,5 bis 0,001 und ein S/R-Verhältnis ≥30 dB

Peak-Impulsstärke, typisch

±1,5 dB + absolute Amplitudengenauigkeit

Impulse mit einer Breite von 300 ns und mehr: Tastverhältnisse von 0,5 bis 0,001 und ein S/R-Verhältnis ≥30 dB

Impulsbreite, typisch

±0,25 % des Ablesewerts

Bei Impulsen mit einer Breite von 450 ns oder höher, Tastverhältnisse von 0,5 bis 0,001 und ein S/N-Verhältnis ≥ 30 dB

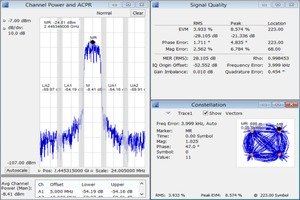

Allgemeine digitale Modulationsanalyse (SVMxx-SVPC)

Modulationsformate

BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, PI/2DBPSK, DQPSK, PI/4DQPSK, D8PSK, D16PSK, SBPSK, OQPSK, SOQPSK, 16-APSK, 32-APSK, MSK, GFSK, CPM, 2FSK, 4FSK, 8FSK, 16FSK, C4FM

Analysezeitraum

Bis zu 81.000 Abtastungen

Messfilter

Root-Raised-Cosine, Raised-Cosinus, Gauss, Rechteck, IS-95 TX_MEA, IS-95 Base TXEQ_MEA, –

Referenzfilter

Gauss, Raised-Cosinus, Rechteck, IS-95 REF, –

Filter-Dämpfungsfaktor

α：0,001 bis 1, in Schritten von 0,001

Messgrößen

Konstellation, Demod I&Q vs. Zeit, Error-Vector-Magnitude (EVM) vs. Zeit, Augendiagramm, Frequenzabweichung vs. Zeit, Größenfehler vs. Zeit, Phasenfehler vs. Zeit, Signalqualität, Symboltabelle, Trellis-Diagramm

Symbolratenbereich

1 k Symbole/s bis 40 M Symbole/s

Das modulierte Signal muss vollständig in der Erfassungsbandbreite enthalten sein

Adaptiver Equalizer

Linearer, Decision-Directed-, Feed-Forward (FIR)-Equalizer mit Koeffizientenanpassung und einstellbarer Konvergenzrate. Unterstützt die Modulationsarten BPSK, QPSK, OQPSK, π/2-DBPSK, π/4-DQPSK, 8-PSK, 8-DSPK, 16-DPSK, 16/32/64/128/256-QAM,16/32-APSK

QPSK Residuale EVM (Mittenfrequenz = 2 GHz), typisch

1,1 % (100 kHz Symbolrate)

1,1 % (1 MHz Symbolrate)

1,2 % (10 MHz Symbolrate)

2,5 % (30 MHz Symbolrate)

400 Symbole Messlänge, 20 Mittelwerte, Normalisierungsreferenz = maximale Symbolgröße

256 QAM Residuale EVM (Mittenfrequenz = 2 GHz), typisch

0,8 % (10 MHz Symbolrate)

1,5 % (30 MHz Symbolrate)

400 Symbole Messlänge, 20 Mittelwerte, Normalisierungsreferenz = maximale Symbolgröße

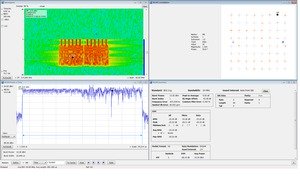

WLAN-Messungen, 802.11a/b/g/j/p (SV23xx-SVPC)

Messgrößen

WLAN-Leistung vs. Zeit; WLAN-Symboltabelle; WLAN-Konstellation; Spektrumemissionsmaske; Error-Vector-Magnitude (EVM) vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Mag-Fehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Phasenfehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Kanalfrequenzgang vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); spektrale Flachheit vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz)

Residuale EVM - 802.11a/g/j /p (OFDM), 64-QAM, typisch

2,4 GHz, 20 MHz Bandbreite: -38 dB

5,8 GHz, 20 MHz Bandbreite: -38 dB

Der Eingangssignalpegel ist zur Erzielung bestmöglicher EVM optimiert, durchschnittlich 20 Bursts, ≥16 Symbole pro Burst.

Residuale EVM - 802.11b, CCK-11, typisch

2,4 GHz, 11 MBit/s: 2.0 %

Der Eingangssignalpegel ist für beste EVM optimiert, durchschnittlich 1.000 Chips, BT = 0,61

WLAN-Messungen 802.11n (SV24xx-SVPC)

Messgrößen

WLAN-Leistung vs. Zeit; WLAN-Symboltabelle; WLAN-Konstellation; Spektrumemissionsmaske; Error-Vector-Magnitude (EVM) vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Mag-Fehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Phasenfehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Kanalfrequenzgang vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); spektrale Flachheit vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz)

EVM-Leistung - 802.11n, 64-QAM, typisch

2,4 GHz, 40 MHz Bandbreite: -35 dB

5,8 GHz, 40 MHz Bandbreite: -35 dB

Der Eingangssignalpegel ist zur Erzielung bestmöglicher EVM optimiert, durchschnittlich 20 Bursts, ≥16 Symbole pro Burst.

WLAN-Messungen 802.11ac (SV25xx-SVPC)

Messgrößen

WLAN-Leistung vs. Zeit; WLAN-Symboltabelle; WLAN-Konstellation; Spektrumemissionsmaske; Error-Vector-Magnitude (EVM) vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Mag-Fehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Phasenfehler vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); Kanalfrequenzgang vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz); spektrale Flachheit vs. Symbol (oder Zeit), vs. Unterträger (oder Frequenz)

EVM-Leistung - 802.11ac, 256-QAM, typisch

5,8 GHz, 40 MHz Bandbreite: -35 dB

Der Eingangssignalpegel ist zur Erzielung bestmöglicher EVM optimiert, durchschnittlich 20 Bursts, ≥16 Symbole pro Burst.

APCO-P25-Messungen (SV26xx-SVPC)

Messgrößen

HF-Ausgangsleistung, Genauigkeit der Betriebsfrequenz, Emissionsspektrum der Modulation, unerwünschte Emissionsstörung, Nachbarkanalleistung, Frequenzabweichung, Modulationstreue, Frequenzfehler, Augendiagramm, Symboltabelle, Genauigkeit der Symbolrate, Senderleistung und Einschwingzeit des Encoders, Senderdurchsatzverzögerung, Frequenzabweichung vs. Zeit, Leistung vs. Zeit, Transienten-Frequenzverhalten, HCPM Sender - Spitzenwert logischer Kanal ACPR, HCPM Sender - Off-Slot-Leistung logischer Kanal, HCPM Sender - Leistungshüllkurve logischer Kanal, HCPM Sender - Zeitabgleich logischer Kanal, kreuzkorrelierte Marker

Modulationstreue, typisch

C4FM = 1,3 %

HCPM = 0,8 %

HDQPSK = 2,5 %

Der Eingangssignalpegel ist unter dem Gesichtspunkt der besten Modulationsgenauigkeit optimiert.

Bluetooth-Messungen (SV27xx-SVPC)

Modulationsformate

Basic Rate, Bluetooth Low Energy, Enhanced Data Rate - Revision 4.1.1

Paketarten: DH1, DH3, DH5 (BR), Referenz (LE)



Messgrößen

Spitzenleistung, mittlere Leistung, Nachbarkanalleistung oder In-Band-Emissionsmaske, -20-dB-Bandbreite, Frequenzfehler, Modulationseigenschaften einschließlich ΔF1-Mittelwert (11110000), ΔF2-Mittelwert (10101010), ΔF2 > 115 kHz, ΔF2/ΔF1-Verhältnis, zeitabhängige Frequenzabweichung mit Informationen über die Messung auf Datenpaket- und Oktettebene, Trägerfrequenz f0, Frequenzoffset (Kopf- und Nutzdaten), max. Frequenzoffset, Frequenzdrift f₁-f₀, max. Driftrate f_n-f₀ und f_n-f_n-5, Mittenfrequenzoffset-Tabelle und Frequenzdrifttabelle, Tabelle mit farbcodierten Symbolen, Paketkopf-Decodierinformationen, Augendiagramm, Konstellationsdiagramm



Ausgangsleistung, In-Band-Emissionen und ACP

Pegelungenauigkeit: Siehe die Angaben zu Amplitude und Flachheit.

Messbereich: Signalpegel > -70 dBm



Modulationseigenschaften

Abweichungsbereich: ±280 kHz

Abweichungungenauigkeit (bei 0 dBm)

2 kHz + Frequenzungenauigkeit des Messgerätes (Basic Rate)

3 kHz + Frequenzungenauigkeit des Messgerätes (Low Energy)

Messbereich: Kanal-Nennfrequenz ±100 kHz



Anfängliche Toleranz der Trägerfrequenz (ICFT)

Messungenauigkeit (bei 0 dBm): <1 kHz + Frequenzungenauigkeit des Messgerätes

Messbereich: Kanal-Nennfrequenz ±100 kHz



Trägerfrequenzdrift

Messungenauigkeit: <2 kHz + Frequenzungenauigkeit des Messgerätes

Messbereich: Kanal-Nennfrequenz ±100 kHz

LTE-Downlink-HF-Messungen (SV28xx-SVPC)

Unterstützter Standard

3GPP TS 36.141 Version 12.5

Unterstütztes Frame-Format

FDD und TDD

Unterstützte Messungen und Anzeigen

Nachbarkanalleistung (ACLR – Adjacent Channel Leakage Ratio), Spektrumemissionsmaske (SEM), Kanalleistung, belegte Bandbreite (OBW – Occupied Bandwidth), Leistungs-vs.-Zeitanzeige für Toff Senderleistung für TDD-Signale und LTE-Konstellationsdiagramm für primäres Synchronisierungssignal, sekundäres Synchronisierungssignal mit Cell-ID, Gruppen-ID, Sektor-ID und Frequenzfehler.

ACLR mit E-UTRA-Bändern (typisch, mit Rauschkorrektur)

1. Nachbarkanal, 65 dB

2. Nachbarkanal, 66 dB

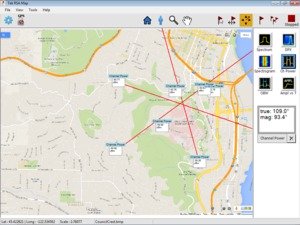

Kartierung (MAPxx-SVPC)

Unterstützte Kartentypen

Pitney Bowes MapInfo (*.mif), Bitmap (*.bmp), Open Street Maps (.osm)

Gespeicherte Messergebnisse

Dateien mit Messdaten (exportierte Ergebnisse)

Für die Messungen verwendete Kartendatei

KMZ-Datei von Google Earth

Abrufbare Ergebnisdateien (Trace- und Setup-Dateien)

MapInfo-kompatible MIF/MID-Dateien

Wiedergabe aufgezeichneter Signale (SV56)

Typ der Wiedergabedatei

R3F, aufgezeichnet mit RSA306, RSA500 oder RSA600

Bandbreite der aufgezeichneten Datei

40 MHz

Bedienelemente für Dateiwiedergabe

Allgemein: Wiedergabe, Stopp, Wiedergabe beenden

Position: Anfangs-/Endpunkte für Wiedergabe einstellbar von 0 bis 100%

Überspringen: Definition des zu überspringenden Bereichs von 73 μs bis 99% der Dateigröße

Live-Geschwindigkeit: Wiedergabe erfolgt im Verhältnis 1:1 zur Aufnahmezeit

Schleifensteuerung: Einmalige oder kontinuierliche Wiedergabe

Speicheranforderungen

Zum Aufzeichnen von Signalen muss der Speicher eine Schreibgeschwindigkeit von 300 MB/Sek. bieten und zum Wiedergeben aufgezeichneter Dateien in Live-Geschwindigkeit eine Lesegeschwindigkeit von 300 MB/Sek.

Eingänge, Ausgänge, Schnittstellen, Stromverbrauch

HF-Eingang

Typ N, Buchse

Externer Eingang für Frequenzreferenz

SMA, Buchse

Trigger/Sync-Eingang

SMA, Buchse

Statusanzeige

LED, zweifarbig rot/grün

USB-Geräteanschluss

USB 3.0 - Micro-B, mit Rändelschrauben zur Arretierung

Leistungsaufnahme

USB3.0 SuperSpeed Anforderungen: 5,0 V, ≤ 900 mA (nominal)

Physikalische Eigenschaften

Abmessungen

Höhe

31,9 mm

Breite

190,5 mm

Tiefe

139,7 mm

Gewicht

0,75 kg

Gesetzliche Bestimmungen

Sicherheit

UL61010-1, CAN/CSA-22.2 No.61010-1, EN61010-1, IEC61010-1

Regionale Zertifizierungen

Europa: EN61326

Australien/Neuseeland: AS/NZS 2064

EMV-Emissionen

EN61000-3-2, EN61000-3-3, EN61326-2-1

EMV-Störfestigkeit

EN61326–1/2, IEC61000-4-2/3/4/5/6/8/11

Umgebungsdaten

Temperatur

Betrieb

-10 °C bis +55 °C

Lagerung

-51 °C bis +71 °C

Luftfeuchtigkeit (bei Betrieb)

5 % bis 75 % ±5 % relative Luftfeuchtigkeit (RH) von +30 °C bis +40 °C

5 % bis 45 % RH über +40 °C bis +55 °C

Höhe über NN

Betrieb

Bis zu 9.144 m

Lagerung

15.240 m

Dynamik

Mechanische Stöße, Betrieb

Mechanische Stöße, Halbsinus, 30 g Spitzenamplitude, 11 μs Dauer, drei Stöße in jede Richtung jeder Achse (insgesamt 18)

Erschütterungen, Lagerung

0,030 g²/Hz, 10 - 500 Hz, 30 Minuten pro Achse, drei Achsen (insgesamt 90 Minuten)

Handhabung und Transport

Handhabung im Labor, Betrieb

Betrieb gemäß MIL-PRF-28800F Klasse 2: Kantenfallprüfung an geeigneten Kanten auf entsprechenden Seiten des Geräts

Fallprüfung bei Transport, außer Betrieb

Gemäß MIL-PRF-28800F Klasse 2, außer Bertrieb: Falltests an sechs Flächen und vier Ecken des Geräts, aus einer Höhe von 30 cm bei insgesamt 10 Aufprallereignissen

Bestellinformationen

Modelle

RSA306B

USB-Echtzeit-Spektrumanalysator, 9 kHz - 6,2 GHz, 40 MHz Erfassungsbandbreite.

Für den RSA306B ist ein PC mit einem 64-Bit-Betriebssystem Windows 7, Windows 8/8.1 oder Windows 10 erforderlich. Ein USB-3.0-Anschluss wird für den Betrieb des RSA306B benötigt. Für die Installation von SignalVu-PC sind 8 GB RAM und 20 GB freier Speicherplatz erforderlich. Zur Erzielung der vollen Leistungsfähigkeit der Echtzeit-Funktionen des RSA306B ist ein Intel-Prozessor Core i7 der 4. Generation erforderlich. Die Verwendung eines weniger leistungsstarken Prozessors ist möglich, jedoch bei eingeschränkter Leistungsfähigkeit der Echtzeit-Funktionen.

Für die Speicherung von Streaming-Daten muss der PC mit einem Laufwerk ausgestattet sein, das Speicherraten von 300 MB/s für Streaming-Daten ermöglicht.

RSA306B

RSA306B – Bestellinformationen

Bei Einzelbestellung des FZ-G1 ist das Gerät wie nachstehend aufgeführt bezeichnet. Wenn Sie den Controller als Option zum RSA306B bestellen möchten, finden Sie die nötigen Informationen in der Optionsliste zum RSA306B. Der FZ-G1 ist bei Tektronix nicht in allen Regionen erhältlich, siehe hierzu die folgenden Bestellinformationen.

*In China, Hongkong, Macau und in der Mongolei nicht erhältlich

**In China nicht erhältlich

Standardzubehör

174-6796-xx

USB-3.0 Sicherheitskabel (1 m)

063-4543-xx

SignalVu-PC-Software, Dokumentation, USB-Speicher

071-3323-xx

Gedrucktes Sicherheits-/Installationshandbuch (Englisch)

Garantie

RSA306B

3 Jahre

Tablet-Computer FZ-G1

3 Jahre bei Business Class Support (durch Panasonic in Ihrer Region)

Antenne Alaris DF-A0047

1 Jahr (Alaris-Garantie)

Serviceoptionen für RSA306B*

Opt. C3

3-Jahres-Kalibrierservice

Opt. C5

5-Jahres-Kalibrierservice

Opt. D1

Kalibrierungsdatenbericht

Opt. D3

Kalibrierungsdatenbericht für 3 Jahre (mit Opt. C3).

Opt. D5

Kalibrierungsdatenbericht für 5 Jahre (mit Opt. C5).

Opt. R3

Reparaturservice, 3 Jahre (einschließlich Garantie)

Opt. R5

Reparaturservice, 5 Jahre (einschließlich Garantie)

* Für Cont roller-Optionen nicht erhältlich.

SignalVu-PC – anwendungsspezifische Lizenzen

SignalVu-PC-SVE erfordert das 64-Bit-Betriebssystem Microsoft Windows 7 oder 8/8.1 oder 10. Die Basisausführung der Software ist kostenlos, im Lieferumfang des Gerätes enthalten und kann auch unter www.tektronix.com/node/7106 heruntergeladen werden.

Im Dezember 2015 wurden für SignalVu und die zugehörigen Optionen die Lizenzrichtlinien und die Bezeichnungen geändert. Diese Änderung wird bei laufenden Systemen schrittweise sowohl im Zusammenhang mit der Bestellung neuer Funktionen als auch mit dem Zugang zu Testversionen von optionalen Lizenzen eingeführt.

Das bisherige System bei SignalVu-PC und den zugehörigen Optionen wird in der Software weiterhin unterstützt, sodass Sie Ihre gegenwärtigen Lizenzen nicht ändern müssen. Darüber hinaus können Sie nach dem Übergang die im bisherigen System vorhandenen Testoptionen noch mehrere Monate lang nutzen.

Die neuen Anwendungslizenzen bieten maschinengebundene Standardlizenzen (Maschinenbezogen-Lizenzen- NL-Lizenzen) plus neue Floating-Lizenzen, die beim Tektronix Asset Management System (Tek AMS) auf der Website Tektronix.com an- und abgemeldet werden können. Im neuen System sind auf den Bestellseiten für SignalVu-PC auf Tektronix.com außerdem Testlizenzen erhältlich.

Die folgenden SignalVu-PC-Anwendungslizenzen erweitern den Funktionsumfang und erhöhen den Nutzwert Ihrer Messlösung. Sowohl die neue Lizenzstruktur als auch die alten Optionen sind in der Tabelle aufgeführt.

Empfohlenes Zubehör

Kabel (HF und USB)

Tektronix bietet für den RSA306B zahlreiche Adapter, Dämpfungsglieder, Kabel, Impedanzwandler, Antennen und weiteres Zubehör an.

174-6949-00

USB-3.0-Kabel mit Verriegelung, 0,5 m (halb so lang wie das im Lieferumfang des Gerätes enthaltene USB-Kabel)

012-1738-00

Kabel, 50 Ohm, 1 m, Typ N (Stecker) auf Typ N (Stecker)

012-0482-00

Kabel, 50 Ω, BNC (Stecker) 91 cm

Adapter

103-0045-00

Adapter, koaxial, 50 Ohm, Typ N (Stecker) auf Typ BNC (Buchse)

013-0410-00

Adapter, koaxial, 50 Ohm, Typ N (Buchse) auf Typ N (Buchse)

013-0411-00

Adapter, koaxial, 50 Ohm, Typ N (Stecker) auf Typ N (Buchse)

013-0412-00

Adapter, koaxial, 50 Ohm, Typ N (Stecker) auf Typ N (Stecker)

013-0402-00

Adapter, koaxial, 50 Ohm, Typ N (Stecker) auf Typ N 7/16  (Stecker)

013-0404-00

Adapter, koaxial, 50 Ohm, Typ N (Stecker) auf Typ 7/16 (Buchse)

013-0403-00

Adapter, koaxial, 50 Ohm, Typ N (Stecker) auf Typ DIN 9,5  (Stecker)

013-0405-00

Adapter, koaxial, 50 Ohm, Typ N (Stecker) auf Typ DIN 9,5  (Buchse)

013-0406-00

Adapter, koaxial, 50 Ohm, Typ N (Stecker) auf Typ SMA (Buchse)

013-0407-00

Adapter, koaxial, 50 Ohm, Typ N (Stecker) auf Typ SMA (Stecker)

013-0408-00

Adapter, koaxial, 50 Ohm, Typ N (Stecker) auf Typ TNC (Buchse)

013-0409-00

Adapter, koaxial, 50 Ohm, Typ N (Stecker) auf Typ TNC (Stecker)

Dämpfungsglieder und 50/75-Ω-Anschlussflächen

013-0422-00

Anschlussfläche, 50/75 Ohm, minimaler Verlust, Typ N (Stecker), 50 Ohm, auf Typ BNC (Buchse), 75 Ohm

013-0413-00

Anschlussfläche, 50/75 Ohm, minimaler Verlust, Typ N (Stecker), 50 Ohm, auf Typ BNC (Stecker), 75 Ohm

013-0415-00

Anschlussfläche, 50/75 Ohm, minimaler Verlust, Typ N (Stecker), 50 Ohm, auf Typ F (Stecker), 75 Ohm

015-0787-00

Anschlussfläche, 50/75 Ohm, minimaler Verlust, Typ N (Stecker), 50 Ohm, auf Typ F (Buchse), 75 Ohm

015-0788-00

Anschlussfläche, 50/75 Ohm, minimaler Verlust, Typ N (Stecker), 50 Ohm, auf Typ N (Buchse), 75 Ohm

011-0222-00

Dämpfungsglied, fest, 10 dB, 2 W, DC bis 8 GHz, Typ N (Buchse) auf Typ N (Buchse)

011-0223-00

Dämpfungsglied, fest, 10 dB, 2 W, DC bis 8 GHz, Typ N (Stecker) auf Typ N (Buchse)

011-0224-00

Dämpfungsglied, fest, 10 dB, 2 W, DC bis 8 GHz, Typ N (Stecker) auf Typ N (Stecker)

011-0228-00

Dämpfungsglied, fest, 3 dB, 2 W, DC bis 18 GHz, Typ N (Stecker) auf Typ N (Buchse)

011-0225-00

Dämpfungsglied, fest, 40 dB, 100 W, DC bis 3 GHz, Typ N (Stecker) auf Typ N (Buchse)

011-0226-00

Dämpfungsglied, fest, 40 dB, 50 W, DC bis 8,5 GHz, Typ N (Stecker) auf Typ N (Buchse)

119-6609-00

BNC-Peitschenantenne, Breitband, nicht abgestimmt, Mitte des Empfindlichkeitsbereichs bei ca. 136 MHz, Durchlassbereich 5 bis 1080 MHz, Länge 23 cm

DF-A0047 ¹

Richtantenne, 20 bis 8500 MHz, mit elektronischem Kompass und Vorverstärker (weitere Informationen zur DF-A0047 finden Sie unter www.Tektronix.com)

DF-A0047-01 ¹

Frequenzbereichserweiterung 9 kHz bis 20 MHz für die Richtantenne DF-A0047

DF-A0047-C1 ¹

Enthält die Antenne DF-A0047 und die Erweiterung DF-A0047-01

016-2107-00 ¹

Transportkoffer für DF-A0047 und DF-A0047-01

119-6594-00

Yagi-Antenne, 825 bis 896 MHz, Vorwärtsverstärkung (über Halbwellendipol): 10 dB

119-6595-00

Yagi-Antenne, 895 bis 960 MHz, Vorwärtsverstärkung (über Halbwellendipol): 10 dB

119-6596-00

Yagi-Antenne, 1710 bis 1880 MHz, Vorwärtsverstärkung (über Halbwellendipol): 10,2 dB

119-6597-00

Yagi-Antenne, 1850 bis 1990 MHz, Vorwärtsverstärkung (über Halbwellendipol): 9,3 dB

119-6970-00

Antenne mit Magnetfuß, 824 MHz bis 2170 MHz (erfordert Adapter 103-0449-00)

Filter, Tastköpfe, Demo-Leiterplatte

119-7246-00

Vorfilter, Allzweck, 824 MHz bis 2500 MHz, Steckverbinder Typ N (Buchse)

119-7426-00

Vorfilter, Mehrzweck, 2400 MHz bis 6200 MHz, Steckverbinder Typ N (Buchse)

119-4146-00

EMCO E/H-Feld-Tastköpfe

E/H-Feld-Tastköpfe, kostengünstigere Alternative

Erhältlich bei Beehive www.http://beehive-electronics.com/

RSA-DKIT

Demo Leiterplatte, RSA-Version 3, mit N-BNC-Adapter, Koffer, Antenne, Anleitung

¹Nicht erhältlich in China, Japan, Neuseeland, Australien, Korea, Russland, Weißrussland und Kasachstan.
