Повышение до максимума ресурса батарей устройств Интернета вещей (IoT)
Достижение максимального времени работы от аккумуляторов для устройств класса «Интернет вещей» (IoT)
Путем сведения к минимуму тока, потребляемого нагрузкой
Сложности, связанные с измерением малых токов, потребляемых устройствами класса «Интернет вещей»
Чтобы достичь максимального времени работы от аккумуляторов, необходимо поддерживать ток, потребляемый устройствами, на абсолютно минимальном уровне. Для этого необходимо использовать компоненты с низким энергопотреблением и эффективные методы обесточивания неиспользуемых компонентов. Вам потребуются чувствительные приборы для измерения токов, исчисляемых наноамперами.
Определение профиля тока нагрузки
У вас могут возникнуть проблемы, связанные с составлением характеристики профиля тока нагрузки для прототипа устройств класса «Интернет вещей», так как вам придется измерять ток для широкого спектра рабочих состояний:
- режима сна (от нано- до микроампер);
- режимов ожидания (от сотен микроампер до десятков миллиампер);
- режимов активности (от миллиампер до ампер), включая кратковременные скачки тока из-за передачи данных по радиоканалам.
Для точного захвата значений токов нагрузки, изменяющихся в широком диапазоне, необходимы исключительные решения для измерений с указанными ниже характеристиками.
- Широкий диапазон измеряемых токов — от сотен наноампер до единиц ампер
- Большая скорость измерений, позволяющая регистрировать импульсы продолжительностью несколько микросекунд
- Большая буферная память для хранения профилей тока опытного образца
Всем этим требованиям соответствует графический стробоскопический мультиметр DMM7510 с разрешением 7,5 разрядов компании Keithley, у которого имеются перечисленные ниже возможности.
- пикоамперную чувствительность по току;
- частоту дискретизации 1 Мвыб/с;
- память на 27 млн показаний
Посмотрите видео, чтобы узнать, как справиться со сложностями, возникающими при измерениях в ходе разработки устройств класса «Интернет вещей».
Эмуляция аккумулятора любого типа
Насколько низким должно быть напряжение аккумулятора, чтобы устройство класса «Интернет вещей» отключилось? Для измерения ресурса аккумулятора на разных этапах его разряда требуются приборы, способные точно эмулировать работу аккумулятора.
Эмулятор аккумуляторов 2281S-20-6 компании Keithley упрощает моделирование аккумуляторов любых типов. С его помощью можно эффективно тестировать прототипы устройств класса «Интернет вещей» для любого состояния аккумуляторов с высокой повторяемостью, что позволяет эффективно оценивать время работы от аккумулятора. Сочетая эмулятор аккумуляторов 2281S-20-6 и графический стробоскопический мультиметр DMM7510, вы получите законченное решение для оценки энергопотребления и времени работы от аккумуляторов для прототипов устройств класса «Интернет вещей».
Эмулятор батареи можно запрограммировать на любой уровень заряда, например практически полностью разряженное состояние, чтобы определить, как будет работать устройство при низком заряде батареи и при каком напряжении батареи устройство отключится.
Эмуляция любого типа батареи
Создавайте модели любых аккумуляторов.

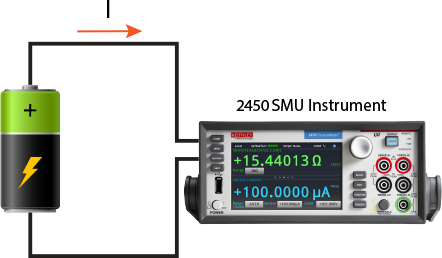

Последний фрагмент этой картины — создание моделей аккумуляторов, питающих устройства класса «Интернет вещей». Приборы компании Keithley для измерения характеристик источников питания 2450 или 2460 Graphical SourceMeter® упрощают создание моделей аккумуляторов, используемых в ваших устройствах.
Сценарий, создающий модель батареи, использует источник-измеритель как контролируемый источник нагрузочного тока, и выдаёт параметры модели.
Избранные материалы
Методы определения профилей энергопотребления и анализа ресурса батарей
Осн. техн. данные
Узнайте о самых новых решениях для оценки ресурса батарей портативных устройств малой мощности.
Определение среднего тока устройств Интернета вещей (IoT)
Видеосигнал
Из этого ролика можно узнать, как графический дискредитирующий мультиметр регистрирует расход тока во всех режимах работы устройств IoT — от спящего режима с малым энергопотреблением до режима передачи с максимальным потреблением и всплеском нагрузочного тока.
Измерение сверхнизких мощностей беспроводных сенсорных узлов
Руководство по применению
В этом руководстве по применению рассказывается о порядке определения параметров энергопотребления беспроводных сенсорных узлов.
Определение профиля тока нагрузки
DMM7510
Мультиметр DMM7510, отличающийся широким диапазоном измеряемых токов, пикоамперной чувствительностью по току, высокой частотой дискретизации и буферной памятью на 27 млн показаний, может измерять и запоминать профили токов опытных образцов.
- Частота дискретизации цифрового преобразователя тока 1 Мвыб/с
- Диапазон измеряемых токов от 100 пА до 10 А
- Хранение 27 млн показаний
- Запуск по сигналам тока в несколько микроампер
- Графический дисплей с сенсорным экраном

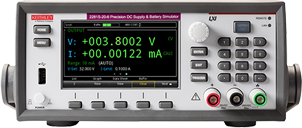

Эмуляция любого аккумулятора
2281S
Моделируйте аккумуляторы любых типов в любых состояниях для эффективного тестирования устройств, обеспечивая воспроизводимость условий. Совместное использование эмулятора 2281S-20-6 и мультиметра DMM7510 для повышения эффективности оценки ресурса батарей представляет собой полнофункциональное решение для оценки энергопотребления/ресурса батарей.
- Напряжение 20 В, ток 6 А, мощность 120 Вт
- Эмуляция характеристик батарей по динамическим моделям
- Графики, напряжение разомкнутой цепи батареи (Voc), уровень заряда (SOC), А-ч и внутренне сопротивление
- Визуализация состояния батареи
Моделирование аккумуляторов любых типов
Приборы SMU 2450 и 2460
Эти источники-измерители можно использовать в качестве чувствительной электронной нагрузки для разряда батареи. Кроме того, источники-измерители могут выполнять тестовые сценарии, отслеживая разряд батареи, и создавать сценарии для построения моделей, при реализации которых они функционируют как постоянные нагрузочные токи и выдают параметры модели.
- Режимы подачи или потребления постоянного напряжения или постоянного тока (четырёхквадрантный)
- До 200 В, 7 А, 200 Вт
- Моделирование батарей
