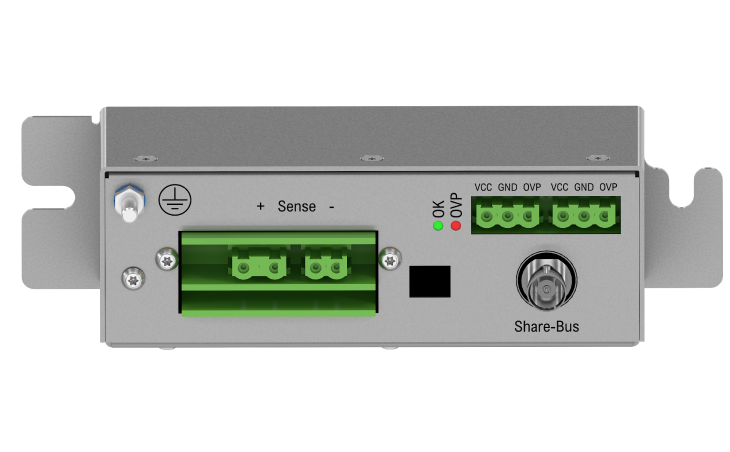

EA-SCB Serielle Anschlussbox
Die SCB wurde für die nahtlose Reihenschaltung von Stromversorgungsgeräten bis zu 3.000 V DC entwickelt und ermöglicht eine effiziente, zuverlässige und kompakte Stromübertragung in den Bereichen Bahn, Luftfahrt und erneuerbare Energien. Das SCB ermöglicht es Ingenieuren, moderne Energieanforderungen souverän und flexibel zu erfüllen.
Stromversorgung für hohe Anforderungen
HVDC-Lösungen für einen breiten Anwendungsbereich.
Mit dem technologischen Fortschritt wächst die Nachfrage nach intelligenteren und leistungsfähigeren Stromversorgungslösungen. Übertragungssysteme für Hochspannungs-Gleichstrom (HVDC) in den Bereichen Bahn, erneuerbare Energien und Luftfahrt stoßen an die Grenzen der Leistungsfähigkeit.
Die Serial Connection Box von EA Elektro-Automatik wurde entwickelt, um dieser Herausforderung gerecht zu werden – sie liefert die Spannung, Zuverlässigkeit und Effizienz, die moderne Industrien zum Erfolg benötigen.
Für in Reihe geschaltete Geräte
Geräte von EA Elektro-Automatik können in Reihe geschaltet werden, um den Bedarf an höheren Spannungen bis zu 3.000 V DC zu decken. Zur Gewährleistung der Sicherheit ist die Verwendung der Seriellen Anschlussbox (SCB) erforderlich. Der SCB schützt die in Reihe geschalteten Geräte davor, die spezifizierte Isolationsspannung zu überschreiten, und gewährleistet so einen sicheren Betrieb. Darüber hinaus können die Systeme von EA mit Hilfe des SCB flexibel eingesetzt werden.
Die Geräte können einzeln verwendet oder in Reihe geschaltet werden. So können beispielsweise zwei parallel geschaltete Gruppen in Reihe geschaltet werden, um Systeme mit hoher Spannung und hoher Leistung zu schaffen, die den entsprechenden Marktanforderungen entsprechen.
Wählen Sie ein Serielles Anschlussbox-Modell der Serie EA-SCB, um ein Angebot zu erhalten
| Series | Voltage Rating | Max # of Devices to Connect | Max System Voltage | Datenblatt | |||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EA-SCB | 0–360 V up to 0–1500 V | 2–3 | 1000 V–3000 V | Datenblatt ansehen | |||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||
Wir helfen Ihnen gerne, das passende EA-Produkt für Ihre Bedürfnisse zu finden!
Kontaktieren Sie uns für Preisinformationen oder Fragen.
Vertrieb kontaktierenHVDC-Systeme
Einzigartige Vorteile für wichtige branchenübergreifende Anwendungen
Einer der bedeutendsten Fortschritte, die den Bedürfnissen einer effizienten, zuverlässigen und leistungsstarken Stromübertragung und -verteilung entsprechen, ist die Entwicklung und Implementierung von Systemen zur Übertragung von Hochspannungs-Gleichstrom (HVDC). Im Gegensatz zu herkömmlichen Wechselstromsystemen (AC), die seit über einem Jahrhundert das Rückgrat der elektrischen Infrastruktur bilden, bieten Gleichstrom-Hochspannungssysteme einzigartige Vorteile, die in verschiedenen Anwendungen in unterschiedlichsten Branchen immer wichtiger werden.
Höhere Spannungssysteme reduzieren die Widerstandsverluste im elektrischen Verteilungssystem. Leistungsverluste durch Widerstand sind proportional zum Quadrat des Stroms (P_loss = I² × R). Durch die Reduzierung des Stroms bei höherer Spannung werden diese Widerstandsverluste minimiert, was zu einer effizienteren Energieübertragung führt.
Die Nutzung von HVDC-Systemen ist in mehreren Schlüsselbereichen wie Eisenbahn, Luftfahrt und erneuerbaren Energiesystemen zu beobachten.
Vorteile von HGÜ-Systemen:
- Minimierte Widerstandsverluste durch höhere Spannung und reduzierten Stromfluss
- Geringere Wärmeentwicklung in der Verkabelung und den Komponenten
- Verbesserte Leistung und Zuverlässigkeit von elektrischen Systemen durch reduzierte Wärmeentwicklung
- Verbesserte Sicherheit und Langlebigkeit der elektrischen Komponenten durch geringere Wärmeentwicklung
- Reduzierte elektromagnetische Interferenz (EMI) in Signal- und Kommunikationssystemen
- Schwächere elektromagnetische Felder aufgrund geringerer Stromstärke, wodurch potenzielle Interferenzprobleme verringert werden
Eisenbahn
Geringere Infrastrukturkosten. Höhere Gesamtenergieeffizienz.
Viele Bahnsysteme weltweit nutzen standardisierte Hochspannungspegel für die Elektrifizierung, üblicherweise 1500 V DC, 3000 V DC, 15000 V AC und 25000 V AC. Das 3000-V-Gleichstromsystem ist weit verbreitet und bietet ein ausgewogenes Verhältnis zwischen Effizienz und Infrastrukturanforderungen, um Hochgeschwindigkeits- und Schwerlasttransporte über lange Strecken zu unterstützen. Davon profitieren insbesondere S-Bahn- und Überlandbahnnetze sowie Stadtbahnen und Straßenbahnen.
Höhere Spannungen reduzieren den Strombedarf für die Leistungsübertragung, ermöglichen die Verwendung dünnerer, leichterer Leiter und senken die Infrastrukturkosten für Fahrleitungen und Unterwerke. Dies verbessert auch die gesamte Energieeffizienz, reduziert die Betriebskosten und den Umwelteinfluss.
Luftfahrttechnik
Leichtere Flugzeuge. Höhere Energieeffizienz.
Da die Luftfahrtindustrie sich zunehmend in Richtung elektrischer und hybrid-elektrischer Flugzeuge bewegt, werden HVDC-Systeme für Effizienz, Sicherheit und zukünftige Innovationen immer wichtiger. Hochspannung unterstützt Hochleistungssysteme wie elektrische Umweltsteuerungen (eECS) für Klimaanlagen und Druckausgleich sowie elektrische Antriebe in Hybrid- oder vollelektrischen Flugzeugen, typischerweise zwischen 1000 V DC und 3000 V DC.
Durch die Verwendung von Hochspannung werden die Stromanforderungen reduziert, was dünnere und leichtere Verkabelung ermöglicht und somit das Flugzeuggewicht senkt. Dies ist entscheidend für die Leistungs- und Energieeffizienz und steht im Einklang mit dem Bestreben der Branche nach nachhaltigen, zukunftsweisenden Flugzeuglösungen.
Erneuerbare Energiesysteme
Minimale Übertragungsverluste. Effektive Energiespeicherung. Entfernungsunabhängige Energieübertragung.
Der Aufschwung der erneuerbaren Energien hat die Einführung von HVDC beschleunigt, wovon Photovoltaik-Großanlagen und moderne Batteriespeichersysteme (BESS) mit effizienter Stromübertragung und geringeren Verlusten profitieren. Hochspannungen in Solaranlagen minimieren die Übertragungsverluste zu Wechselrichtern oder Speichern, während BESS den Hochspannungs-Gleichstrom (HVDC) zur effektiven Energiespeicherung und -rückgewinnung nutzen.
HVDC ermöglicht auch die Übertragung von Strom über große Entfernungen, integriert abgelegene erneuerbare Energiequellen in das Netz und unterstützt den grenzüberschreitenden Stromaustausch.
Wählen Sie ein Serielles Anschlussbox-Modell der Serie EA-SCB, um ein Angebot zu erhalten
| Series | Voltage Rating | Max # of Devices to Connect | Max System Voltage | Datenblatt | |||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EA-SCB | 0–360 V up to 0–1500 V | 2–3 | 1000 V–3000 V | Datenblatt ansehen | |||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||
