Digitalspeicher-Oszilloskop

Die Digitalspeicheroszilloskope der TBS1000B-EDU-Serie sind speziell für die Anforderungen moderner Schulen und Universitäten konzipiert. Bei diesen Geräten kommt zum ersten Mal ein innovatives neues Kursunterlagensystem zum Einsatz, bei dem Lehrkräfte ihr Unterrichtsmaterial problemlos auf die Oszilloskope laden können. Die in den Kursunterlagen enthaltenen Informationen – wie etwa Schritt-für-Schritt-Anweisungen, theoretische Grundlagen, Hinweise oder Tipps – werden direkt auf dem Oszilloskopbildschirm angezeigt. Das System lässt sich von den Studenten aber auch aktiv für die Dokumentation ihrer Laborarbeit nutzen. Zu den Merkmalen des Geräts gehören ein 7 Zoll großer WVGA-TFT-Farbbildschirm, eine Abtastrate von bis zu 2 GS/s, Bandbreiten von 50 MHz bis 200 MHz, Zwei-Kanal-Frequenzzähler sowie standardmäßig eine 5-Jahres-Garantie. Diese und viele weitere Funktionen und Ausstattungsmerkmale machen das TBS1000B-EDU zum Oszilloskopmodell der Einstiegsklasse, das ideal für den Unterricht geeignet ist und das branchenweit beste Preis-Leistungs-Verhältnis aufweist.

Die wichtigsten Leistungsdaten

• Modellel mit 200 MHz, 150 MHz, 100 MHz, 70 MHz, 50 MHz und 30 MHz ¹

• 2-Kanal-Modelle

• Abtastrate bis 2 GS/s auf allen Kanälen

• Speichertiefe mit 2.500 Punkten auf allen Kanälen
• Komfort-Trigger wie Impulstrigger und Videotrigger nach Zeilenauswahl

¹ 30-MHz-Modell nur in Nordamerika und Europa erhältlich.

Wichtige Funktionen

• Aktiver WVGA-TFT-Farbbildschirm mit 7 Zoll (800x480)

• 34 automatisierte Messungen

• Zwei-Fenster-FFT für die gleichzeitige Überwachung des Zeit- und des Frequenzbereichs
• Integrierte Kursunterlagen-Funktion
• 2-Kanal-Frequenzzähler
• Zoomfunktion
• Auto-Setup und Signal-Auto-Ranging
• Neue und günstige passive TPP0051-Tastköpfe mit 50 MHz
• Mehrsprachige Benutzeroberfläche
• Kleine Stellfläche, geringes Gewicht – nur 124 mm tief und 2 kg schwer

Anschlussmöglichkeiten

• Frontpaneel mit USB 2.0-Hostanschluss für schnelle und unkomplizierte Datenspeicherung
• USB 2.0-Geräteanschluss an der Rückseite für das bequeme Herstellen einer PC-Verbindung

Anzeigen von Signaldetails

Damit Sie Signale korrekt analysieren können, müssen Sie für eine hinreichend detaillierte Ansicht sorgen. Standardmäßig ist das TBS1000B-EDU mit einem hochauflösenden TFT-Bildschirm (7 Zoll) ausgestattet, von dem Sie all Ihre Signale und wichtigen Bildschirminformationen mühelos ablesen können. Eine weitere Verbesserung der Geräte dieser Serie besteht in der Benutzeroberfläche, für die wir uns von der preisgekrönten Tektronix-Geräteserie MSO/DPO inspirieren lassen haben. Sie zeichnet sich durch ihre Benutzerfreundlichkeit aus und dadurch, dass sich schnell und einfach alle Funktionen des Oszilloskops erreichen lassen. Die Oberfläche verfügt über eine hochauflösende Verschiebe- und Zoom-Funktion, dank der Sie noch mehr Einzelheiten der Signale erkennen können – in bis zu 10-fach höherer Auflösung als regulär.

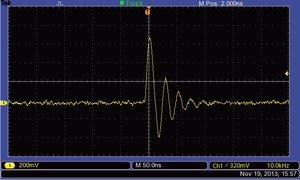

Mit der Zoomfunktion lassen sich die Details eines Ereignisses in bis zu 10-fach vergrößerter Ansicht darstellen.



Digitale Präzision für exakte Messungen

Bei einer Bandbreite von bis zu 200 MHz, einer maximalen Abtastrate von 2 GS/s und einer vertikalen Messgenauigkeit von 3 % können Sie sich mit dem Oszilloskop all Ihre Signale im Detail anzeigen lassen. Dank der kompromisslosen Abtasttechnologie von Tektronix erhalten Sie – jederzeit – die angegebene Echtzeit-Abtastrate auf allen Kanälen mit mindestens 10-fachem Oversampling. Selbst bei Änderung der horizontalen Einstellungen oder bei Verwendung mehrerer Kanäle verringert sich die Abtastleistung nicht: Ihnen werden stets die tatsächlichen Signaleigenschaften angezeigt.

Durch seine digitale Echtzeit-Abtasttechnologie setzt sich Tektronix klar von den Oszilloskopen anderer Hersteller ab.



Wichtige Werkzeuge für die Fehlerbehebung an Ihrem Gerät

Mit den Oszilloskopen der TBS1000B-EDU-Serie können Studenten alles Wissenswerte zu Komfort-Triggern erfahren, die bei der Fehlerbehebung in den heutigen komplexen Schaltkreisen zum Einsatz kommen. Anhand der regulären ansteigenden oder abfallenden Flanke, der Impulsbreite und den Videotriggereinstellungen können Studenten die gesuchten Signale rasch isolieren und mit Hilfe der flexiblen Menüs zur Triggereinstellung alternative Triggeroptionen untersuchen.

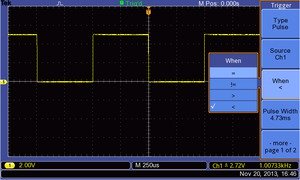

Mit der Impulstriggerfunktion lassen sich kritische Ereignisse ganz unkompliziert erfassen.



Sobald Signale erfasst wurden, lässt sich auf die erweiterten Mathematik- und Messfunktionen des TBS1000B-EDU zugreifen, anhand derer bequem die Signalqualität ermittelt werden kann. Innerhalb kürzester Zeit können Benutzer Signale addieren, subtrahieren oder multiplizieren oder auch mit Hilfe einer der 34 automatisierten Messungen wichtige Signaleigenschaften wie Frequenz, Anstiegszeit oder Überschwingen präzise berechnen.

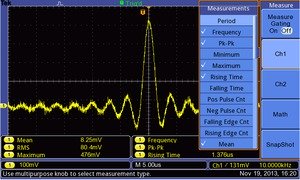

Prompte Analyse von Signalen mit Hilfe der 34 standardmäßigen automatisierten Messungen.



Über eine spezielle Taste am Frontpaneel lässt sich unmittelbar auf die FFT-Funktion zugreifen, wodurch die erweiterte Frequenzanalyse ermöglicht wird. Dabei werden die Frequenzbereichsignale und die Zeitbereichssignale gleichzeitig angezeigt, was den Studenten dabei hilft, das Verhältnis zwischen ihren Signalen und den FFT-Ergebnissen nachzuvollziehen.

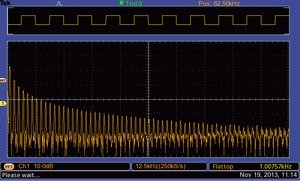

Mit einer speziellen Taste am Frontpaneel lassen sich FFT-Analysen schnell durchführen.





Eine bewährte Lehrmethode besteht darin, die Funktion „Auto-Setup“ am Oszilloskop zu deaktivieren. Bei Übungen für Einsteiger kommt es darauf an, dass die Teilnehmer den grundlegenden Betrieb des Oszilloskops erlernen. Durch die Deaktivierung des Auto-Setups müssen sie das erlernte Wissen im Zusammenhang mit dem Betrieb des Oszilloskops anwenden und können sich dabei nicht auf die Funktion „Auto-Setup“ verlassen. Diese Funktion lässt sich mit einem Passwort schützen. Dazu wird im Menü „Dienstprogramm“ der Auto-Setup-Bildschirm aufgerufen und dort Auto-Setup aktiviert bzw. deaktiviert.

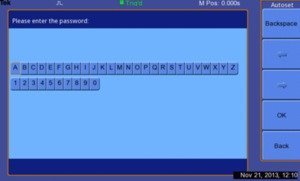

Im Menü „Dienstprogramm“ lässt sich die „Auto-Setup“-Funktion über ein Passwort aktivieren bzw. deaktivieren.



Weiterhin verfügt das TBS1000B-EDU über integrierte Zwei-Kanal-Frequenzzähler. Mit der separaten Steuerung für die Triggerpegel der einzelnen Zähler lassen sich zwei verschiedene Signalfrequenzen gleichzeitig überwachen.

6-stellige Zwei-Kanal-Frequenzzähler sind bei allen TBS1000B-EDU-Modellen standardmäßig enthalten.



Kursunterlagen-Funktion

Mit der innovativen Kursunterlagen-Funktion steht Ihnen ein ressourcenbündelndes System für Ihren Unterricht zur Verfügung: eine Kombination aus der leistungsstarken Software „PC Course Editor“, den Geräten der TBS1000B-EDU-Serie und einer Landing Page für Kursunterlagen. Dank der neuen Funktion können Dozenten Beschreibungen und Anweisungen für Übungen erarbeiten und das Material anschließend direkt auf ein TBS1000B-EDU-Gerät laden. Dabei können vorhandene Übungen auch angepasst werden. So ist es beispielsweise möglich, solche Inhalte zu integrieren, die in vorhergehenden Unterrichtseinheiten erarbeitet oder in Klassendiskussionen als neue Ideen eingebracht wurden. Studenten können ihre Übungen direkt am Oszilloskop abarbeiten und ihren Fortschritt in einer Berichtsdatei erfassen lassen, die Bildschirmfotos des Oszilloskop enthalten. Kursunterlagen können ganz bequem für andere Übungen und Dozenten derselben Institution freigegeben werden, aber auch für Lehrkräfte aus der ganzen Welt. Die Tektronix-Internetseite für Kursunterlagen wurde angelegt, um Lehrkräften eine Plattform zu bieten, auf der sie mit minimalem Aufwand ihr eigenes Unterrichtsmaterial anderen zur Verfügung stellen und sich neue und interessante Anregungen von ihren Kollegen holen können.



Software „PC Course Editor“

Ausgangspunkt ist das PC-Bearbeitungsprogramm für Kursunterlagen. Diese Windows-basierte Anwendung bildet die Rahmenkonstruktion für die Entwicklung von Kursunterlagen. Mit einfachen Windows-Tools können Dozenten neue Übungen erstellen oder mit Hilfe von Text, Bildern, Formeln oder Tabellen bereits vorhandene Übungen bearbeiten. Selbst eine Profilsignatur lässt sich erzeugen, über die der Dozent, die Klasse oder die Schule identifiziert wird.

Die grundlegende Komponente bildet bei den Kursunterlagen-Inhalten der Bereich „Übungen“. Darin können eine Übersicht, Gerätekonfigurationen, Theoriebesprechungen sowie Schritt-für-Schritt-Anweisungen eingebunden werden. Sobald die Übungen erstellt sind, kann ein Kurs angelegt werden. In der Regel besteht ein solcher aus verschiedenen Übungen mit verwandten Themen. So kann z. B. ein Grundkurs zur Digitaltechnik Übungen zu folgenden Themen enthalten: „Boolesche Grundfunktionen“, „Einfache UND-& ODER-Gatter“, „Takte“, „Metastabile Geräte“, „Speichergeräte“ usw. Hier besteht die Möglichkeit, einzelne Übungen in verschiedenen Kursen zu verwenden, so dass die Dozenten ihr Kursmaterial gezielt auf eine bestimmte Studentengruppe zuschneiden können. Sobald alle Kurse festgelegt sind, wird eine Paket-/Arbeitsbereichsdatei erzeugt, die alle Kurse mit den zugehörigen Übungen enthält. Die so gebündelten Inhalte können dann auf ein TBS1000B-EDU-Oszilloskop geladen werden.

Sowohl die PC-Software für Kursunterlagen als auch der Hilfe-Assistent sind in 11 Sprachen verfügbar, um regionalen Unterschieden Rechnung zu tragen.

Über die PC-Benutzeroberfläche für Kursunterlagen werden Übungen verwendet, um Kurse zusammenzustellen. Diese werden anschließend zu Paketen zusammengefasst und auf die gewünschten Oszilloskope geladen.



Funktionen für die Oszilloskopkursunterlagen

Sobald die Arbeitsbereichsdatei auf ein Gerät geladen wurde, können Studenten auf deren Inhalt zugreifen. Dazu betätigen sie einfach die Taste „Kurs“ auf dem Frontpaneel. Über die Softkey-Tasten und den Mehrfunktions-Drehknopf können die Studenten auf bis zu acht Kurse zugreifen, die jeweils bis zu 30 Übungen enthalten können. Um auch Situationen Rechnung zu tragen, in denen ein Gerät in mehreren Klassen eingesetzt wird, verfügt das Oszilloskop über 100 MB Speicherplatz, der für Kursunterlagen genutzt werden kann. Sobald der betreffende Student eine Übung ausgewählt hat, kann er sich die Übersicht anschauen, die Übung Schritt für Schritt abarbeiten, Daten erfassen, Datenergebnisse prüfen und speichern sowie Berichte generieren, aus denen die bei jedem Schritt erstellten Signale ersichtlich werden. Und das Beste: All dies kann direkt am Oszilloskop erledigt werden.

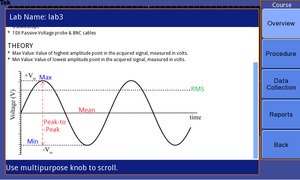

Die Menüpunkte zu den Kursunterlagen sind über die Softkey-Tasten des Oszilloskops erreichbar und ermöglichen den Zugriff auf alle Funktionen, die für die Kursunterlagen verfügbar sind.



Landing Page für Tektronix-Kursunterlagen

Tektronix hat eine Internetseite speziell zu Kursunterlagen angelegt, die Lehrkräften neue und interessante Anregungen für die Erarbeitung ihrer Übungsinhalte liefern soll. Auf der Seite kann von Benutzern entsprechendes Kursmaterial herunterladen und an die eigenen Belange angepasst werden. Ebenso ist es möglich, eigenes Übungsmaterial hochzuladen, um es über die Plattform Kollegen zur Verfügung zu stellen. Auf der Website gibt es auch eine funktionsreiche Suchmaschine, mit der Besucher über Schlüsselwörter, Verfasser, Kategorie, Thema und/oder Sprache nach Übungen suchen können. Für die Benutzung der Seite ist zwar eine Registrierung erforderlich, aber anschließend können die verschiedensten Unterlagen hoch- oder heruntergeladen und das benutzte Material anderer bewertet werden.

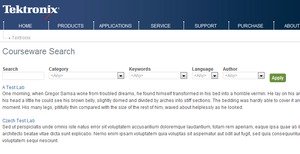

Über eine leistungsstarke Suchmaschine lässt sich interessantes Material leicht auffinden.



Schnelles und einfaches Arbeiten

Die Oszilloskope der TBS1000B-EDU-Serie sind mit den bekannten bedienerfreundlichen Funktionen von Tektronix ausgestattet.

Intuitive Bedienung

Dank der intuitiven Benutzeroberfläche mit speziell entwickelten vertikalen Bedienelementen pro Kanal, Zoom-/Vergrößerungstaste und bequem über die Softkey-Tasten und den Mehrfunktions-Drehknopf des Oszilloskops erreichbaren Funktionen ist die Bedienung der Geräte ein Kinderspiel. Das bedeutet eine kürzere Einarbeitungszeit und eine erhöhte Effizienz – weitere Vorteile, die für diese Geräte sprechen.

Hilfe, wann und wo immer sie benötigt wird

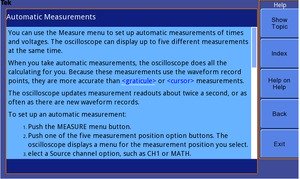

Die kontextbezogene Hilfe liefert wichtige, aufgabenbezogene Informationen.



Das integrierte Hilfemenü enthält wichtige Informationen zu den Merkmalen und Funktionen des Oszilloskops. Die Hilfe-Sprache entspricht der jeweiligen Benutzeroberfläche.

Leistung, auf die Sie zählen können

Zusätzlich zum branchenführenden Service und Support erhalten Sie für Oszilloskope der TBS1000B-EDU-Serie standardmäßig eine 5-Jahres-Garantie.
