P6248 • P6247 • P6246
Возможности и преимущества
P6248
- 1,7 ГГц (только типичный пробник ≤27 °C) режим 1X
- Полоса пропускания 1,5 ГГц (гарантированная)
- 1,85 ГГц (только типичный пробник ≤27 °C) режим 10X
P6247
- Полоса пропускания >1,0 ГГц (гарантированная)
P6246
- Полоса пропускания 400 МГц (гарантированная)
Общий
- Низкая входная емкость:
- Разъем Probe Input (Вход пробника): отверстие под квадратный штырь (гнездо) двух стандартов 0,63 мм (центр — 2,54 мм)
- Устойчивость к электростатическим разрядам (IEC 801-2)
- Подключение к интерфейсу TekProbe® BNC на осциллографах серии TDS или других приборах с помощью источника питания 1103 TekProbe®
- Для использования с осциллографами, анализаторами спектра или сетевыми анализаторами
- Коэффициент ослабления синфазного сигнала >60 дБ (1000:1)
- Небольшой размер головки пробника позволяет с легкостью проводить измерения на модулях поверхностного монтажа
Области применения
- Коммуникации (Gigabit Ethernet, IEEE-1394, Fibre Channel)
- Определение параметров полупроводниковых приборов (RAMBUS)
- Разработка каналов считывания данных для дисководов
- Проверка соответствия формы сигнала коммуникационным стандартам
- Джиттер, перекрестные помехи и измерения с помощью BERT
- Определение места возникновения колебаний в шине заземления
Дифференциальные пробники P6246, P6247 и P6248
Пробники P6248, P6247 и P6246 позволяют проводить измерения по временной или частотной области для широкополосных сигналов, с которыми, как правило, приходится иметь дело в дисководах, при проектировании цифровых интегральных схем (RAMBUS) и при использовании в коммуникационных системах (Gigabit Ethernet, IEEE-1394 Firewire и Fibre Channel). К пробнику P6248 прилагаются принадлежности, позволяющие проводить измерения для RAMBUS и обеспечивающие доступ через соединение IEEE-1394. Благодаря небольшому размеру головки пробника и широкому ассортименту таких принадлежностей, как наконечники пробника, с помощью этих пробников можно с легкостью вручную измерять характеристики модулей поверхностного монтажа, сохраняя высокий коэффициент ослабления синфазного сигнала.
Пробники P6246, P6247 и P6248 идеально подходят для проверки правильности проектирования систем считывания данных для дисководов, электронных схем каналов и анализа согласования по времени для устранения в шине заземления неисправностей, связанных с высокоскоростной логикой. Их можно также использовать для проверки соответствия формы сигнала или перекрестных помех стандартам для скоростных коммуникационных сигналов.
Технические характеристики
|
Параметр |
Описание |
|---|---|
|
Полоса пропускания (гарантированная) |
P6248: от постоянного тока до 1,5 ГГц P6247: от постоянного тока до 1,0 ГГц P6246: от постоянного тока до 400 МГц |
|
Время нарастания (заданное) |
|
|
Точность при измерении затухания постоянного тока |
±2% |
|
Диапазон входных напряжений для синфазного сигнала |
±7,0 В, 1X ±7,0 В, 10X |
|
Диапазон входных напряжений для дифференциального сигнала |
±850 МВ, 1X ±8,5 В, 10X |
|
Макс. неразрушающее входное напряжение |
±25 В (постоянный ток + пиковое значение переменного тока) |
|
Устойчивость к электростатическому разряду |
>15 кВ |
|
Интерфейс TekProbe® |
Питание пробника, автоматическое масштабирование, автоматическое согласование нагрузки с осциллографами серии TDS |
|
Ограничение полосы пропускания |
Регулируемое, 200 МГц (P6246 и P6247) |
|
Фильтрация постоянного тока |
0,4 Гц, 1X 4,0 Гц, 10X (P6246 и P6247) |
Типичные технические характеристики
|
Параметр |
Описание |
|---|---|
|
Вход С |
|
|
Вход R |
200 кОм (дифференциальный сигнал) 100 кОм (синфазный сигнал) |
|
Линейность |
±2% |
|
Шум |
|
|
Гармоническое искажение |
≤1.5% |
|
Неравномерность в полосе пропускания |
менее ±0,25 дБ P6248: от постоянного тока до 1,5 ГГц P6247: от постоянного тока до 850 МГц P6246: от постоянного тока до 400 МГц |
|
Согласованная выходная нагрузка |
Нагрузка 50 Ом |
Физические характеристики
|
Параметр |
Описание |
|---|---|
|
Вес (только пробники) |
160 г |
|
Объем головки пробника |
6 см3 |
|
Тип входа головки пробника |
Квадратные контакты размером 0,63 мм на центрах размером 2,54 мм |
|
Длина выходного кабеля |
1,2 м |
Климатические требования
|
Параметр |
Описание |
|---|---|
|
Температура |
|
|
При эксплуатации |
От 0 до 50 °C |
|
При хранении |
От –55 до +75 °C |
|
Влажность (0...90 % отн. влажность) |
|
|
При эксплуатации |
От 30 до 50 °C |
|
При хранении |
От 30 до 60 °C |
Коэффициент ослабления синфазного сигнала P6246/P6247/P6248
|
Частота |
Установка затухания |
P6246 |
P6247 |
P6248 |
|---|---|---|---|---|
|
1 МГц |
÷1 |
>60 дБ |
>60 дБ |
>60 дБ |
|
÷10 |
>45 дБ |
>45 дБ |
>45 дБ |
|
|
100 МГц |
÷1 |
>38 дБ |
>38 дБ |
>38 дБ |
|
÷10 |
>25 дБ |
>25 дБ |
>25 дБ |
|
|
500 МГц |
÷1 |
Не применимо |
>35 дБ |
>35 дБ |
|
÷10 |
Не применимо |
>20 дБ |
>20 дБ |
|
|
1 ГГц |
÷1 |
Не применимо |
>30 дБ |
>30 дБ |
|
÷10 |
Не применимо |
>18 дБ |
>18 дБ |
|
|
1,5 ГГц |
÷1 |
Не применимо |
Не применимо |
>25 дБ (типичное значение) |
|
÷10 |
Не применимо |
Не применимо |
>18 дБ (типичное значение) |
Информация для заказа
P6248
Дифференциальный пробник 1,7 ГГц (типичная температура ≤27 °C). Дифференциальный пробник 1,5 ГГц (гарантированная частота).
Комплект поставки: сертификат отслеживаемой калибровки, руководство пользователя (на английском языке): номер для заказа 071-0566-00, руководство по обслуживанию: номер для заказа 071-0573-00, футляр: номер для заказа 016-1787-00.
P6247
Дифференциальный пробник 1,0 ГГц (гарантированная частота).
Комплект поставки: сертификат отслеживаемой калибровки, руководство пользователя (на английском, немецком, французском и японском языках): номер для заказа 070-9898-02, руководство по обслуживанию: номер для заказа 070-9899-01, футляр: номер для заказа 016-1787-00.
P6246
Дифференциальный пробник 400 МГц (гарантированная частота).
Комплект поставки: сертификат отслеживаемой калибровки, руководство пользователя (на английском, немецком, французском и японском языках): номер для заказа 070-9898-02, руководство по обслуживанию: номер для заказа 070-9899-01, футляр: номер для заказа 016-0156-06.

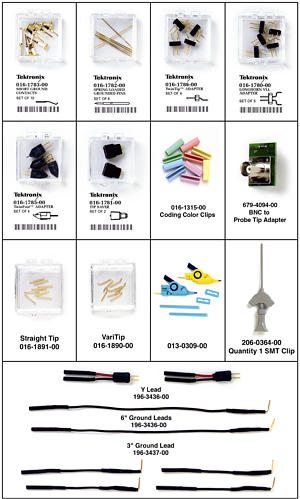

Аксессуары в комплекте поставки
|
Продукт |
Количество (P6246/P6247) |
Количество (P6248) |
Номер по каталогу для повторного заказа*1 |
|---|---|---|---|
|
Y-адаптер |
2 шт. в каждом |
2 шт. в каждом |
196-3434-00 (1 пакет, 1 шт.)*2 |
|
Провод заземления длиной 7,62 см |
Нет |
4 шт. в каждом |
196-3437-10 (1 пакет, 2 шт.)*2 |
|
Провод заземления длиной 15 см |
2 шт. в каждом |
2 шт. в каждом |
196-3436-10 (1 пакет, 2 шт.)*2 |
|
Адаптер SMT KlipChip™ |
3 шт. в каждом |
4 шт. в каждом |
206-0364-00 (1 пакет, 1 шт.) |
|
Переходник BNC–наконечник пробника |
1 шт. в каждом |
1 шт. в каждом |
679-4094-00 (1 пакет, 1 шт.) |
|
Адаптер TwinFoot™ |
2 шт. в каждом |
4 шт. в каждом |
016-1785-00 (1 пакет, 4 шт.) |
|
Адаптер TwinTip™ |
2 шт. в каждом |
4 шт. в каждом |
016-1786-00 (1 пакет, 4 шт.) |
|
Короткий контакт заземления |
2 шт. в каждом |
10 шт. в каждом |
016-1783-00 (1 пакет, 10 шт.) |
|
Пружинный контакт заземления |
2 шт. в каждом |
6 шт. в каждом |
016-1782-00 (1 пакет, 6 шт.) |
|
Защитное устройство наконечника пробника |
Нет |
2 шт. в каждом |
016-1781-00 (1 пакет, 2 шт.) |
|
Адаптер Longhorn Via |
Нет |
5 шт. в каждом |
016-1780-00 (1 пакет, 5 шт.) |
|
Адаптер VariTip™ |
Нет |
8 шт. в каждом |
016-1891-00 (1 пакет, 8 шт.) |
|
Прямой наконечник |
Нет |
8 шт. в каждом |
016-1890-00 (1 пакет, 8 шт.) |
|
Зажимы с цветовым кодирование (по в 2 каждом, 5 цветов) |
1 шт. в каждом |
1 шт. в каждом |
016-1315-00 (1 пакет, 2 шт.; в каждом по 5 цветов) |
|
Отслеживаемый сертификат |
1 шт. в каждом |
1 шт. в каждом |
|
*1 Количество для повторного заказа может отличаться от количества в исходном комплекте поставки.
*2 В комплект поставки для номера по каталогу 196-3462-00 входят: по 2 шт. в каждом, Y-адаптеры (номер запасной части по каталогу: 196-3434-00, 1 пакет, 1 шт.); по 2 шт. в каждом, 15-сантиметровый провод заземления (номер запасной части по каталогу: 196-3436-10, пакет, 2 шт.); по 4 в каждом, 15-сантиметровый провод заземления (номер запасной части по каталогу: 196-3437-10, пакет, 2 шт.).
Обслуживание
|
Опция |
Описание |
|---|---|
|
Опция C3 |
Калибровка в течение 3 лет |
|
Опция C5 |
Калибровка в течение 5 лет |
|
Опция D3 |
Отчет с данными калибровки, 3 года (с опцией C3) |
|
Опция D5 |
Отчет с данными калибровки, 5 года (с опцией C5) |
|
Опция R3 |
Ремонт в течение 3 лет |
|
Опция R5 |
Ремонт в течение 5 лет |
|
Опция SILV600 |
Продление стандартной гарантии до 5 лет (P6246) |
|
Опция SILV900 |
Продление стандартной гарантии до 5 лет (P6247 и P6248) |
Рекомендуемые принадлежности и принадлежности для замены
|
Принадлежность |
Описание |
|---|---|
|
679-5027-00 |
Разъем IEEE-1394 |
|
012-0076-00 |
46-сантиметровый коаксиальный кабель, 50 Ом, BNC–BNC (вилка–вилка) |
|
011-0049-02 |
50 Ом, разъем для коаксиального кабеля BNC |
|
015-0572-00 |
50 Ом, переходник SMA–BNC (гнездо–вилка) |
|
013-0309-00 |
Адаптер для наконечника пробника P6046/HP1141A |
Сопутствующие продукты
|
Продукт |
Описание |
|---|---|
|
1103 |
Источник питания TekProbe® II для взаимодействия с другими приборами с разъемом BNC |
Варианты вилки шнура питания для серии 1103
|
Опция |
Описание |
|---|---|
|
Опция A0 |
Для сетей питания Северной Америки |
|
Опция A1 |
Универсальная европейская |
|
Опция A2 |
Для сетей питания Великобритании |
|
Опция A3 |
Для сетей питания Австралии |
|
Опция A4 |
Для сетей питания Северной Америки с напряжением 240 В. |
|
Опция A5 |
Для сетей питания Швейцарии |
-
Маркировка CE неприменима.
Компания Tektronix имеет сертификаты ISO 9001 и ISO 14001 от SRI Quality System Registrar. 60U-13148-9
