PA1000電源分析儀產品規格表

單相 AC 功率分析儀產品規格表

Tektronix PA1000 是一種單相、單通道功率分析解決方案，專為進行快速、有效率且準確的國際標準功耗測試而設計。它的外形精巧、類 DMM 使用者介面、圖形顯示以及強大軟體，可讓使用者快速呈現、分析和記錄下一代裝置的功耗效率，包含待機電源量測和諧波分析。

主要規格

適用於研發平台的 Essential 功率量測工具

IEC/EN 61000-3-2 / 4-7 (50 ^次序列的預相容性測試) 的諧波分析
IEC 62301 / EN 50564 (低至 5mW 的完整相容性測試) 的待機功率分析
支援的額外測試包含 CE、EnergyStar、CEC、SPEC Power® ¹、CQC-3146、NOM-32-ENER-2013 等的註冊商標
具有 1M 每秒持續取樣率的暫態分析
量測電壓、電流、功率、VA、WHr、THD、PF 和 CF 等
便利的前面板香蕉型插座輸入、彩色圖形顯示器以及 PWRVIEW 軟體可簡化使用方式並提高產能
選配的中斷盒可簡化待測裝置與 PA 1000 之間的 AC 線路連接

¹ Spec Power® 是 Standard Performance Evaluation Corporation (SPEC)

應用

電源、能源、待機電源和諧波量測適用於：

完整功耗分析

今日多數的 AC 電源電子產品和電機產品皆有其必須遵循的政府或消費者效率法規。PA1000 可簡化實證程序，透過為單相功耗分析提供完整桌上型解決方案，讓設計符合這些需求。使用標準前面板輸入插孔和選配的中斷盒，以簡化待測裝置的連線，然後使用免費的 PWRVIEW 軟體分析並記錄結果。

使用 PA1000、選配的中斷盒，以及免費的 PWRVIEW 軟體，您可以輕鬆準確地量測諧波效能和待機電源等

呈現訊號

PA1000 上的彩色圖形顯示器可提供直覺式讀值功能，適用於量測值、諧波長條圖、波形、能源整合圖等。使用功能表式的介面和軟鍵即可輕鬆進行設定。

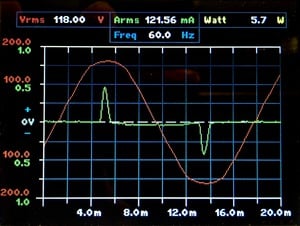

全彩波形顯示

諧波長條圖顯示模式

分析資料

PA1000 提供諧波分析至 50 ^次序列的標準功能。可同時搭配其他功率參數來分析所有的諧波、THD 以及相關的量測資料；

PA1000 的免費 PWRVIEW 軟體可讓您：

即時檢視量測資料和系統不確定性，包含波形和趨勢圖等。
建立並套用您定義的限制，以簡化任何參數的通過/失敗測試，包含基於使用者所定義數學函數而進行的測試。
利用精靈式驅動的介面，僅需按幾個選項，即可自動儀器設定、資料蒐集和主要應用的報告產生。
與多個 PA1000 儀器通訊以計算功率和其他參數。
IEC 61000-3-2 / 4-7 電流諧波，預相容性測試。
IEC 62301 / EN 50564 待機電源，完整相容性測試。

IEC 61000-3-2 電流諧波測試

IEC 62301 待機電源測試搭配即時不確定性和穩定性量測

記錄結果

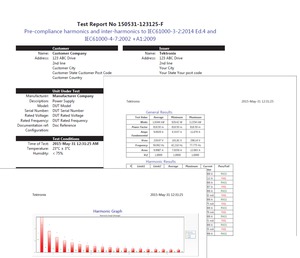

PWRVIEW 軟體可以針對 IEC 61000-3-2 和 4-7 諧波 (預相容性) 或 IEC 62301 待機電源 (完整相容性) 自動產生格式化測試報告。測試報告包含通過/失敗結果、資料表和圖形等…對於在相容性測試實驗室中實證設計效能和確保成功測試而言，這些功能不可或缺。

規格

電壓和電流範圍

電壓範圍: 1000 V_peak、500 V_peak、200 V_peak、100 V_peak、50 V_peak、20 V_peak、10 V_peak
電流範圍（20A 分流器）: 100 A_peak、50 A_peak、20 A_peak、10 A_peak、5 A_peak、2 A_peak、1 A_peak、0.5 A_peak、0.2 A_peak、0.1 A_peak
電流範圍（1A 分流器）: 2.0 A_peak、1.0 A_peak、0.4 A_peak、0.2 A_peak、0.1 A_peak、0.04 A_peak、0.02 A_peak、0.01 A_peak、0.004 A_peak、0.002 A_peak

量測準確度 - 電壓

電壓準確度，V_RMS（45 Hz 至 850 Hz）: 讀數 ± 0.04% ± 範圍0.04% ± 0.005 V
電壓準確度，V_RMS（10 Hz 至 45 Hz、850 Hz 至 1 MHz，典型值）: 讀數 ± 0.1% ± 讀數0.1% ± 讀數 (0.02*F)% ± 0.05 V
電壓準確度，直流（典型值）: 讀數 ± 0.1% ± 範圍0.1% ± 0.05 V
共模影響（典型值）: 100 V，100 kHz < 500 mV

量測準確度 - 電流

電流準確度，A_RMS (45 Hzto850 Hz) ¹

讀數 ± 0.04% ± 範圍0.04% ± (1.8 µV/Z_ext)

電流準確度，A_RMS（10 Hz 至 45 Hz，850 Hz 至 1 MHz，典型值）

讀數 ± 0.1% ± 讀數0.1% ± 讀數 (0.02*F)% ± (50 µV /Z_ext)

電流準確度，直流（典型值）

讀數 ± 0.1% ± 範圍0.1% ± (100 µV/Z_ext)

電流 – 峰值突波準確度（100 A_峰值範圍）

範圍 2% ± 20 mA

共模影響（典型值）

100 V，100 kHz，20 A 分流器 < 15 mA

100 V，100 kHz，1 A分流器 < 500 μA

100 V，100 kHz，外部分流器 < 40 mV

¹ 在低頻寬中搭配內部分流器，以及執行手動歸零之後偏移仍為有效。在高頻寬中搭配外部分流器時，偏移為 10 µV/Z_ext。

量測準確度 – 頻率

頻率（10 Hz 至 20 kHz）: 讀數 0.1%，訊號峰值延伸直流位準 ± 10%
頻率（20 kHz 至 1 MHz）: 讀數0.1%，訊號峰值延伸直流位準 ± 25%

量測準確度 – 功率

瓦特準確度

讀數 ± 0.075% ± 範圍 0.075% (PF=1，45 - 850 Hz)

VA 準確度

(Vrms^acc x Arms) + (Arms^acc x Vrms)

VAR 準確度（典型值）

PF 準確度

Cos θ -cos [ θ± ( Vh1 _ph.err± Ah1 _ph.err)] ± 0.002

量測準確度 — 諧波振幅和相位 (一般)

電壓諧波振幅 (10 Hz 至 480 kHz): 讀數 ± 0.02% ± 讀數0.1% ± 讀數 (0.04*F)% ± 0.05 V
電壓諧波相位: ± 0.04 ± [ 0.01 * (V_範圍 / V_讀數)] ± (0.1 / V_範圍) ± ( 0.005 *F )
電流諧波振幅 (10 Hz 至 480 kHz): 讀數 ± 0.2% ± 讀數0.1% ± 讀數 (0.04*F)% ± (50 µV /Z_ext)
電流諧波相位: ± 0.04 ± [0.01 * (A_範圍 / A_讀數)] ± (0.001 / A_範圍 * Z_ext) ± (0.005 *F)

外觀特性

尺寸	公分	吋
高	102	4.0
寬	223	8.7
深	285	11.2
重量	公斤	磅
淨重（不含引線組）	3.2	7.0
溫度	C	F
操作中	0 ℃ 至 +40 ℃	+32 °F 至 +102 °F
非操作中	-20 ℃ 至 +60 ℃	-4 °F 至 +140 °F

附註：

以上所陳述之精確度需至少暖機 30 分鐘才能達成。

Z_ext 是所使用的外部分流器阻抗，必須小於或等於 10 歐姆。

如果量測不到頻率，為求得正確的資料，可將訊號視為直流電。

F 為量測的頻率 (單位為 kHz)。若為諧波時，F 是諧波頻率。

在低頻寬中以及執行手動歸零之後，規格的有效範圍為 1 至 100%。典型值會低於 1%。

在高頻寬中，當訊號範圍大於 10% 時規格為有效。

諧波規格在諧波範圍大於 2% 時永遠有效。

校準期間的量測條件：儀器預設值，除非另有陳述；正弦波應用至 V 和 I 輸入；30 分鐘暖機；溫度 23 °C ±5 °C。

訂購資訊

機型

PA1000: 單相電源分析儀

標準配件

電壓引線組
各國專屬的電源線
USB主機至裝置的介面纜線
說明文件 CD: 包含英文、法文、德文、西班牙文、日文、葡萄牙文、簡體中文、繁體中文、韓文和俄文等版本的使用者手冊。
校準證書: 可追溯至國家計量機構及 ISO9001 品質系統註冊的校驗證書
三年產品保固

建議選購的配件

BB1000-NA: 中斷盒（Breakout box；北美插頭配置）
BB1000-EU: 中斷盒（歐洲插頭配置）
BB1000-UK: 中斷盒（英國插頭配置）
BALLAST-CT: 照明安定器測試專用的電流轉換器
CL200: 電流箝止器，1A 至 200A，適用於 Tektronix 電源分析儀
CL1200: 電流箝止器，0.1A 至 1200A，適用於 Tektronix 電源分析儀
PA-LEADSET: Tektronix 電源分析儀的替換引線組（單通道引線組）

BB1000-NA 中斷盒

Tektronix 中斷盒讓您可輕鬆連接待測裝置與 Tektronix 電源分析儀之間的線路。您的裝置電源線插頭直接插入中斷盒上的插座（選擇您所在地適用的插座）。

那麼連接電源分析儀就變得很簡單，利用電源分析儀標準配件有 0.4 公分安全香焦接頭的標準輸入引線組即可。

電源線選項

選配A0: 北美電源插頭 (115 V，60 Hz)
選配A1: 歐洲通用電源插頭 (220 V，50 Hz)
選配A2: 英國電源插頭 (240 V，50 Hz)
選配A3: 澳洲電源插頭 (240 V，50 Hz)
選項A4: 北美電源插頭 (240 V，50 Hz)
選配A5: 瑞士電源插頭 (220 V，50 Hz)
選配A6: 日本電源插頭 (100 V、50/60 Hz)
選配A10: 中國電源插頭 (50 Hz)
選配A11: 印度電源插頭 (50 Hz)
選配A12: 巴西電源插頭 (60 Hz)
選配A99: 無電源線

服務選項

選配C3: 3 年校驗服務
選配C5: 5 年校驗服務
選配D1: 校準數據報告
選配D3: 3 年校準資料報告 (含選配C3)
選配D5: 5 年校準資料報告 (含選項C5)
選項 R5: 5 年維修服務 (包含標準保固期三年)
選項 R5DW: 維修服務為期 5 年 (包括產品保固期)。5 年期限自儀器購買日開始起算
