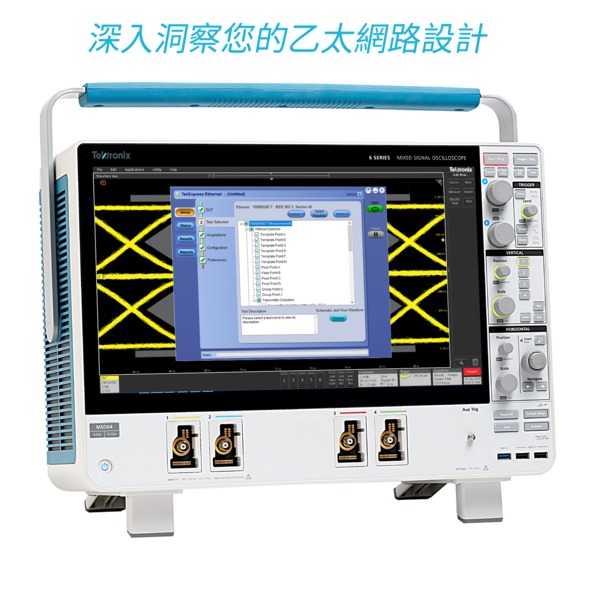

5/6 系列 MSO 乙太網路電子測試軟體

5/6 系列 MSO 的 1000BASE-T/100BASE-TX/10BASE-T PHY 量測和分析，讓您對乙太網路設計更清晰透徹。示波器結合分析軟體 – 選項 5-CMENET/6-CMENET，以及各式各樣可供選擇的類比探棒，讓您可以在設計上執行詳細且準確的振幅和時序量測。5/6 系列 MSO 中的 12 位元類比數位轉換器提供精確的量測資料。

選項 5-CMENET/6-CMENET 是 Tektronix 5/6 系列 MSO 示波器的標準特定應用。此應用包括相容性量測，讓您更有效除錯，同時提升效率和準確度。選項 5-CMENET/6-CMENET 為不同乙太網路的標準，將一長串 IEEE 802.3 和 ANSI X3.263 特定量測清單，新增至 5/6 系列 MSO 示波器中的標準抖動、時序和訊號品質量測。

主要功能

• 支援多種速度的全方位乙太網路 PHY 測試範圍。
• 高度最佳化和直覺式使用者介面，以進行快速測試設定和電子訊號驗證。
• 分析準確和互通性提升的相容性和邊際測試。
• 單一儀器值執行的時域和頻域量測。
• 有和無濾波器的抖動和時序量測。
• 發射器效能的振幅和浮動測試。
• 詳細測試報告包含結果、通過/失敗資訊、測試邊際，以及測試特定波形影像。
• 配置除錯和特性的測試參數和限制。
• 配置多個測試回合和分析結果。
• 執行測試前預覽測試模式波形。
• 額外 1000BASE-T 失真測試的峰值失真 Vs 相位偏移 和 錯誤值 Vs 符號數繪圖。

乙太網路相容性測試具有獨特的量測挑戰：

• 產生干擾訊號要求您產生圖形資料和雜訊，以製造部份量測的真實世界雜訊。
• 您必須測試振幅、時序、回波損耗和乙太網路標準的量測：
  • 100BASE-TX 標準概述每埠 12 個測試加上 CMRR 等更多項目
  • 1000BASE-T 標準要求每埠 80 個測試加上 BER、CMRR 等更多項目
  • 10BASE-T 標準指定每埠 22 個測試加上容錯和 CMRR
• 由於個別測試數量龐大，相容性測試需要大量設定和量測時間，因此難以達到可重複的量測結果。

自動乙太網路實體層相容性測試

選項 5-CMENET/6-CMENET 的 TekExpress 自動乙太網路電子測試，需要最低頻寬 1 GHz 的示波器。此應用提供乙太網路驗證的自動相容性測試。

手動執行所有量測非常耗時。TekExpress 乙太網路軟體為您提供自動架構，讓您透過較少使用者操作來執行所有測量，例如在您需要變更連線時。

TekExpress 乙太網路測試選擇面板

TekExpress 乙太網路軟體讓您選擇任何發射器電氣規格的完整或選擇性測試。測試依以下流程配置。軟體設定示波器和自動化測試，帶給您準確和可重複的結果。軟體產生附有通過/失敗測試、波形和資料繪圖的標有日期之綜合測試報告。

軟體導航依循快速測試設定、變更和測試結果檢閱的邏輯性工作流程 。有效的測試需要正確的纜線、探棒，以及治具、儀器和被測裝置 (DUT) 間的連線。軟體為每項測試提供設定指示，並有影像和參考圖例顯示正確的設定。

TekExpress 乙太網路軟體需要有選項 5-WIN/6-WIN 或 SUP5-WIN/SUP6-WIN (Microsoft Windows 10) 的 Tektronix 5/6 Series MSO 示波器。這是 Windows 應用，而軟體在示波器面板上顯示 TekExpress 乙太網路軟體和測試報告。不過，5/6 系列 MSO 可連接外部監視器，方便在外部面板上，檢視測試控制和報告，而訊號擷取則在主示波器面板上觀察。

TekExpress 乙太網路結果平板顯示器測試結果

振幅測試

業界標準要求訊號振幅在特定範圍內，以確保裝置間之互通性。振幅測試依訊號速度變更，但包括峰值或峰對峰振幅、過衝、共同輸入電壓範圍，以及正/負脈波對稱性等之類的參數。

時序測試

訊號時序參數亦由標準指定。測試包括時序量測，例如上升時間、下降時間，以及上升和下降時間之間的差異或對稱。

抖動測試

抖動測試使用特定測試圖形，來量化訊號邊緣的時序變異。這些抖動量測包括工作週期失真和基線游離的貢獻。抖動由累積波形，以及量測累積眼圖交叉點寬度來定義。峰對峰推斷來自分佈圖尾端的最小和最大值。

範本測試

範本遮罩測試，通常用來迅速驗證傳送的訊號是否符合業界標準需求。這些範本遮罩已定義，因此過衝、抖動、不正確的上升和下降時間等訊號失真，將導致遮罩測試失敗。

TekExpress 乙太網路執行 1000BASE-T 範本量測

TekExpress 乙太網路執行 100BASE-T AOI 範本

TekExpress 乙太網路執行 10BASE-T MAU 範本測試

回波損耗測試

接線系統的回波損耗可能會影響系統的互通性。乙太網路標準定義了反射訊號相對於入射訊號應有的最小衰減量。回波損耗測試會量測阻抗，通常範圍在 100 Ω ±15%。TekExpress 乙太網路運用 5/6 系列 MSO 和其他測試所用的 AFG/AWG 系列，巧妙地按照此標準的指定方式執行 85、100 和 115 Ω (10BASE-T 為 111 Ω) 阻抗的回波損耗測試，讓資源的利用更有效率。

1000BASE-T 回波損耗繪圖

測試報告產生功能

TekExpress 乙太網路讓您在每個執行結束時，快速以影像和設定資料驗證和產生詳細報告。

測試治具

TF-GBE 系列測試治具支援多種乙太網路相容性測試，能提供便利的訊號存取、準確移除干擾訊號的測試點、回波損耗校驗，以及連接至流量產生器和連結夥伴的交叉連接電路。TF-GBE-BTP 是 10/100/1000BASE-T 測試的基礎測試治具套件。TF-GBE-ATP 是進階測試治具套件，並包括 1000BASE-T 抖動測試通道纜線。

TF-GBE-BTP 基礎乙太網路測試治具。

主要量測

TekExpress 乙太網路電子測試軟體提供下列主要量測：

1000BASE-T (提供有或無干擾訊號測試選項)

• • 有或無干擾器

    • 範本 A
    • 範本 B
    • 範本 C
    • 範本 D
    • 範本 F
    • 範本 H
    • 峰值 A
    • 峰值 B
    • 峰值 C
    • 峰值 D
    • 浮動 G
    • 浮動 J
    • 失真 (有和無時脈)
  • 主要抖動 - 濾波和未濾波 (有和無時脈)
  • 從屬抖動 - 濾波和未濾波 (有和無時脈)
  • 共模電壓
  • 回波損耗

100BASE-TX

• • AOI 範本
  • 上升時間
  • 下降時間
  • 上升/下降時間對稱
  • 差動輸出電壓
  • 振幅對稱
  • 波型過衝
  • 工作週期失真
  • 抖動
  • 回波損耗

10BASE-T

• • (有和無 TPM)
  • TP_IDL (有和無 TPM)
  • MAU 範本
  • 諧波
  • 共模電壓
  • 差動電壓
  • 抖動
  • 回波損耗
