Ça change tout.

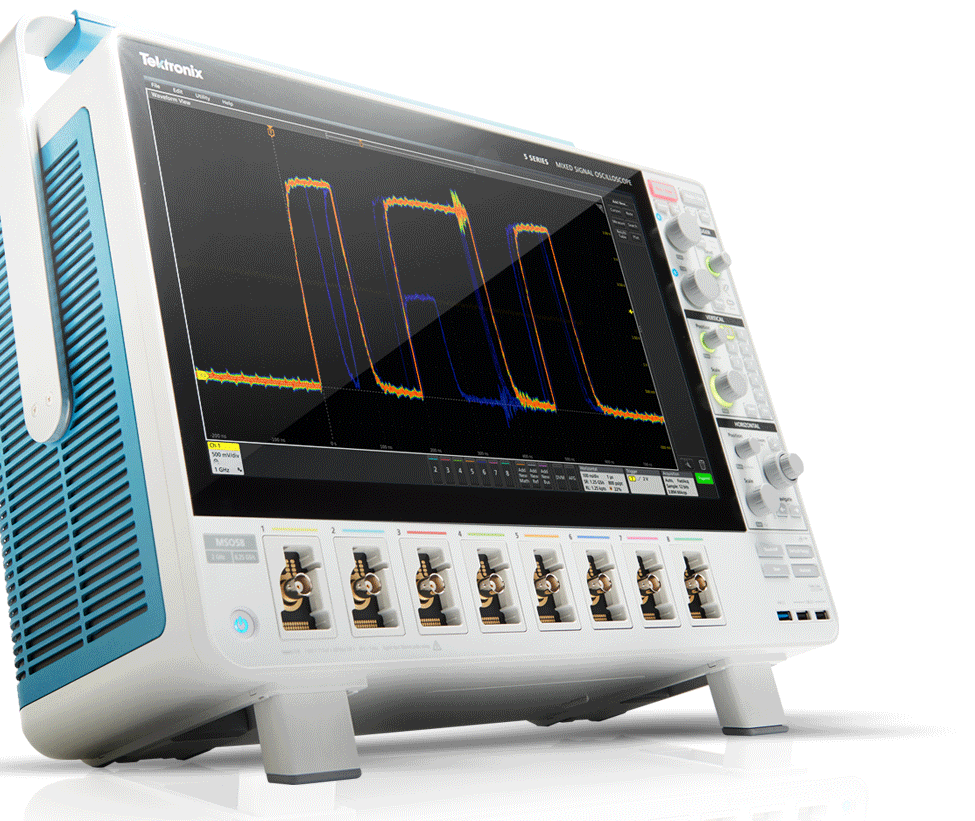

Présentation des 5 modèles de la gamme MSO. L’écran le plus large. Le plus de voies. La meilleure experience.
Prêt à relever les plus grands défis actuels
Écran HD 15,6 pouces (39.6 cm)
Ecran tactile, zoom et balayage
4, 6, or 8
FlexChannel™ inputs
FlexChannel™ inputs
Convertisseurs analogiques/numériques 12 bits
Bande passante de 350 MHz à 2 GHz
À partir de € 12,500
Bien plus qu’un nouvel écran et une nouvelle interface utilisateur. Une nouvelle norme.

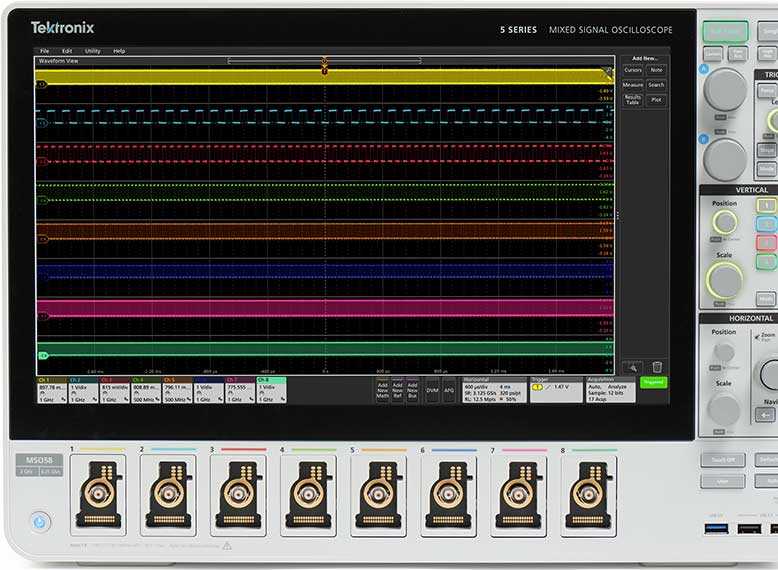

Voyez les choses en grand et contrôlez tout grâce à l’écran tactile HD de 15,6 pouces (39,6 cm). Utilisez l’écran tactile capacitif avec zoom par pincement et balayage, les commandes de la face avant ou la souris pour analyser et gérer plusieurs signaux sans errer dans les menus.
Balayez l’écran pour parcourir les signaux
Zoomez sur les signaux pour améliorer la visibilité
Glissez et déposez des marqueurs et des mesures
Balayez l’écran pour parcourir les signaux
Zoomez sur les signaux pour améliorer la visibilité
Glissez et déposez des marqueurs et des mesures
Ne soyez jamais à court de voies.

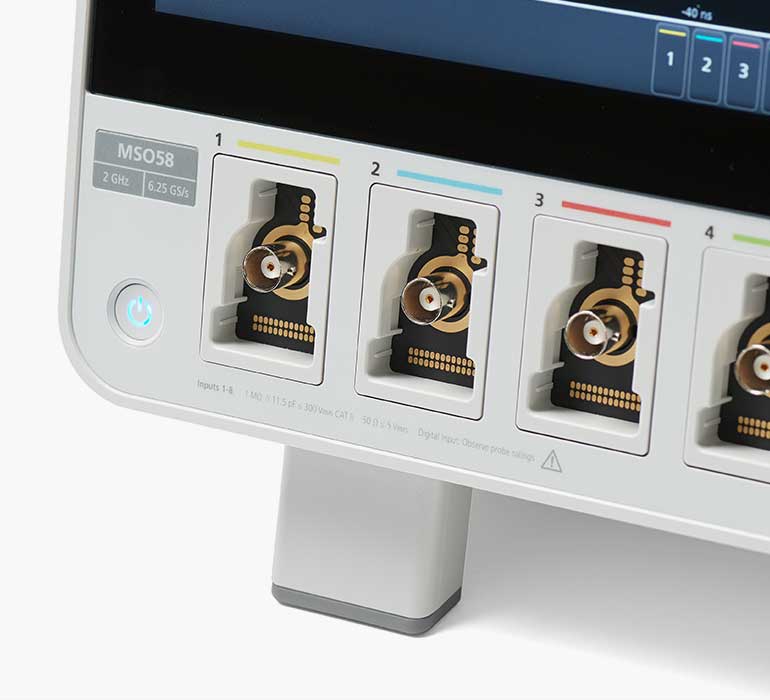

Disponible avec 4, 6, 8 entrées FlexChannel. Chaque entrée peut être utilisée pour observer 1 forme d’onde analogique haute résolution ou 8 formes d’ondes logiques numériques, simplement en changeant la sonde.
Entrée FlexChannel
1 entrée analogique haute résolution
8 entrées logiques numériques par canal
Lorsque vous avez besoin de toutes ces données, vous devez absolument les rassembler. Ce grand écran aide à gérer l’affichage simultané de l’ensemble des données.
David O.
Ingénieur logiciel embarqué
Il offre simplement toutes les fonctionnalités dont je souhaiterais disposer sur un oscilloscope.
Habib H.
Ingénieur de conception
La phase d’apprentissage est plus rapide avec cet oscilloscope qu’avec les autres nouveaux modèles. L’écran tactile facilite réellement l’utilisation de cet oscilloscope.
Greg P.
Ingénieur de conception
Ne laissez aucun détail vous échapper grâce à la résolution verticale pouvant atteindre 16 bits.
Les convertisseurs analogiques numériques 12 bits offrent une résolution verticale de 16 bits grâce à un traitement élaboré du signal numérique. Observez et mesurez les détails des petits signaux, même s’ils se superposent à des signaux de plus grande amplitude.
La force des nombres.
Voies d'entrée
4, 6 ou 8 entrées FlexChannel Chaque FlexChannel fournit 1 entrée de signal analogique ou 8 entrées logiques numériques avec sonde logique TLP058
Bande passante1
350 MHz, 500 MHz, 1 GHz, 2 GHz
Fréquence d'échantillonnage
6,25 Géch./s sur toutes les voies analogiques/numériques
Longueur d'enregistrement
62,5 millions de points sur toutes les voies analogiques/numériques
125 millions de points en option sur toutes les voies analogiques/numériques voies1
Résolution verticale
12 bits en standard, jusqu’à 16 bits en mode haute résolution
Types de déclenchement
Front, largeur d’impulsion, petite impulsion, temporisation, fenêtre, logique, établissement & maintien, temps de montée/temps de descente, I2C1, SPI1, USB1, Ethernet1, CAN1, LIN1, FlexRay1, RS-232/422/485/UART1, I2S/LJ/RJ/ TDM1, Parallèle, Séquence
Analyse standard
Curseurs : forme d’onde, barres V, barres H, barres V et H, mesures partagées : 36 normes avec tracé de tendances, d’histogrammes et de spectres à partir des résultats de mesure. Fonctions mathématiques : arithmétique basique sur la forme d’onde, FFT et calculs avancés Recherche dans l’éditeur d’équations : recherche à partir de n’importe quel critère de déclenchement Gigue : TIE (erreur d’intervalle de temps) et bruit de phase
Générateur de signaux1
arbitraire, sinusoïdale, carré, impulsion, rampe, triangle, niveau CC, gaussienne, lorentz, montée/descente exponentielle, sin(x)/x, bruit aléatoire, demi-sinus verse, cardiaque
Voltmètre numérique2
4 chiffres
Compteur de fréquence de déclenchement2
8 chiffres
Écran
Écran tactile (multipoint) couleur TFT capacitif, haute résolution (1 920 x 1 080), taille 15,6 pouces (385 mm)
Connectivité
Hôte USB (x7), appareil USB, LAN (Ethernet Base-T 10/100/1000 ; conforme LXI), Display Port, DVI-D, sortie vidéo
Décodage et analyse de bus série en option1
I2C, SPI
RS-232/422/485/UART
USB 2.0
Ethernet
I2S, LJ, RJ, TDM
Analyse en option1
Analyses avancées de la gigue et des diagrammes de l’œil
Achetez ce dont vous avez besoin. Évolutif en fonction de vos besoins.
Performances
Bande passante jusqu'à 2 GHz Longueur d’enregistrement jusqu’à 125 millions de points
Entrées numériques

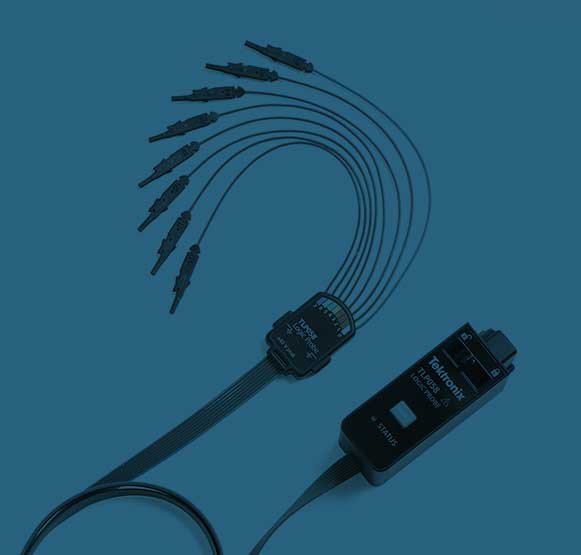

Sondes logiques TLP058 qui offrent chacune 8 canaux numériques
Système d'exploitation
Ajoutez le système d’exploitation Windows pour exécuter le logiciel de l’ordinateur sur l’oscilloscope.
Génération de signaux
Ajoutez un générateur arbitraire/générateur de fonctions intégré
Analyse avancée
Le décodage/déclenchement série prend en charge les principaux bus, notamment I{^>2C, SPI, USB 2, Ethernet, CAN, LIN et bien d’autres encore.
Analyse de la gigue élaborée
