Oscilloscopes à signaux mixtes MSO2000B / DPO2000B

L’oscilloscope à signaux mixtes MSO/DPO2000B est l’oscilloscope le plus puissant de sa catégorie, avec fonctions de débogage avancées, à un prix raisonnable. Avec 20 voies, vous pouvez analyser les signaux analogiques et numériques sur un seul instrument. Tout ceci, conjugué à l’analyse automatisée des bus série et parallèle et aux nouvelles commandes Wave Inspector®, vous offre les outils nécessaires pour accélérer encore vos opérations de débogage. Découvrir tous les oscilloscopes »

Tout ingénieur a des choses à raconter sur les oscilloscopes
Partagez votre #TekScopeStory et
participez au #TekOneMillion.

Bande passante

Jusqu’à 200 MHz

Longueur d'enregistrement

1 million de points

Voies analogiques

2 ou 4

Fréquence d’échantillonnage

1 G éch./s sur toutes les voies



Recherchez, déboguez et analysez encore plus vite

Thumbnail

Inspectez de nombreux points de votre conception avec les 4 voies analogiques et 16 voies numériques, plus 2 représentations de signal de bus. Détectez rapidement les anomalies avec l’écran au phosphore numérique et 125 combinaisons de déclenchements. Utilisez Wave Inspector pour parcourir le million de points du signal, zoomer, marquer les zones importantes et passer d’une zone à l’autre. Plus : FilterVu réduit le bruit, pas les parasites.

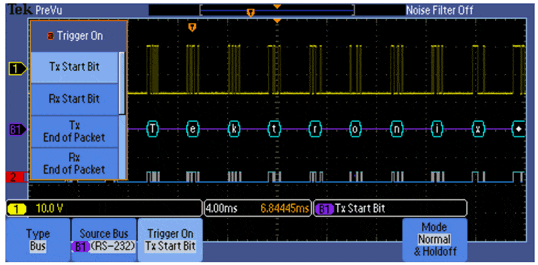

Oubliez le décodage manuel des bus série

Thumbnail

Réduisez les erreurs et gagnez du temps avec le décodage de bus série automatique. En outre, les modules de déclenchement et de décodage série en option automatisent le déclenchement et le décodage sur le contenu de paquets spécifiques, puis affichent les données sous forme de signaux analogiques et de vues de bus. Également disponible : options pour les bus série les plus répandus dans l’automobile, les conceptions intégrées et les applications informatiques.

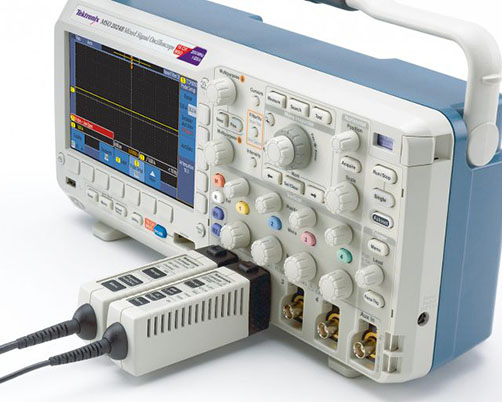

Une interface de sonde qui ouvre de nombreuses possibilités

Thumbnail

L’interface de sonde Tek VPI est adaptée à de très nombreuses applications et vous n’avez pas à vous soucier des facteurs d’échelle. Utilisez une large gamme de sondes actives et de courant qui communiquent automatiquement les facteurs d’échelle, permettent une compensation simple et offrent des informations sur les sondes sur l’écran de la sonde.

Simplification du débogage de signaux mixtes

Thumbnail

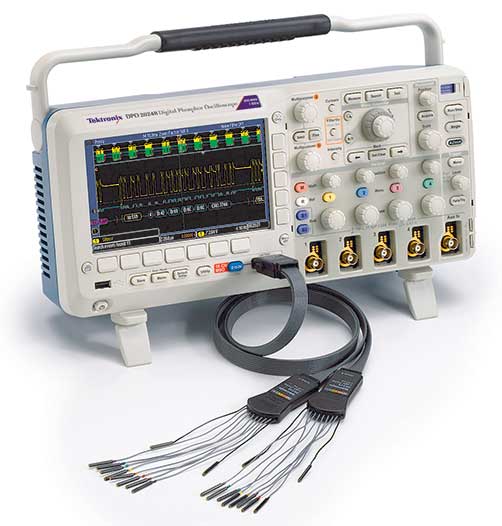

Déboguez les conceptions à signaux mixtes avec jusqu’à 4 voies analogiques et 16 voies numériques, toutes en corrélation temporelle. Combinez les voies numériques pour afficher les bus parallèles ou décoder les bus série. Ajoutez la nouvelle sonde logique P6316 pour simplifier la connexion à votre conception et suivre les signaux.

Points forts

  • 16 voies totalement intégrées, toutes avec une fréquence d’échantillonnage de 1 G éch./s.
  • Fonctionnalité d’analyseur logique simple à utiliser.
  • Définissez les bus parallèle ou série pour le déclenchement ou le décodage.
  • Visualisation simple avec regroupement de signal et code couleur.



Modèle Bande passante analogique Fréquence d'échantillonnage Longueur d'enregistrement Voies analogiques Voies numériques Tarif
DPO2002B 70 MHz 1 Géch./s 1 million de points 2 - US $1,900
Configuration et devis
DPO2012B 100 MHz 1 Géch./s 1 million de points 2 - US $2,370
Configuration et devis
MSO2002B 70 MHz 1 Géch./s 1 million de points 2 16 US $2,900
Configuration et devis
DPO2004B 70 MHz 1 Géch./s 1 million de points 4 - US $2,900
Configuration et devis
DPO2022B 200 MHz 1 Géch./s 1 million de points 2 - US $3,320
Configuration et devis
MSO2012B 100 MHz 1 Géch./s 1 million de points 2 16 US $3,340
Configuration et devis
DPO2014B 100 MHz 1 Géch./s 1 million de points 4 - US $3,410
Configuration et devis
MSO2004B 70 MHz 1 Géch./s 1 million de points 4 16 US $3,840
Configuration et devis
DPO2024B 200 MHz 1 Géch./s 1 million de points 4 - US $4,100
Configuration et devis
MSO2022B 200 MHz 1 Géch./s 1 million de points 2 16 US $4,300
Configuration et devis
MSO2014B 100 MHz 1 Géch./s 1 million de points 4 16 US $4,350
Configuration et devis
MSO2024B 200 MHz 1 Géch./s 1 million de points 4 16 US $5,040
Configuration et devis
Modèle Bande passante analogique Fréquence d'échantillonnage Longueur d'enregistrement Voies analogiques Voies numériques Tarif
DPO2002B 70 MHz 1 Géch./s 1 million de points 2 - US $1,900
Configuration et devis
DPO2012B 100 MHz 1 Géch./s 1 million de points 2 - US $2,370
Configuration et devis
MSO2002B 70 MHz 1 Géch./s 1 million de points 2 16 US $2,900
Configuration et devis
DPO2004B 70 MHz 1 Géch./s 1 million de points 4 - US $2,900
Configuration et devis
DPO2022B 200 MHz 1 Géch./s 1 million de points 2 - US $3,320
Configuration et devis
MSO2012B 100 MHz 1 Géch./s 1 million de points 2 16 US $3,340
Configuration et devis
DPO2014B 100 MHz 1 Géch./s 1 million de points 4 - US $3,410
Configuration et devis
MSO2004B 70 MHz 1 Géch./s 1 million de points 4 16 US $3,840
Configuration et devis
DPO2024B 200 MHz 1 Géch./s 1 million de points 4 - US $4,100
Configuration et devis
MSO2022B 200 MHz 1 Géch./s 1 million de points 2 16 US $4,300
Configuration et devis
MSO2014B 100 MHz 1 Géch./s 1 million de points 4 16 US $4,350
Configuration et devis
MSO2024B 200 MHz 1 Géch./s 1 million de points 4 16 US $5,040
Configuration et devis
Sélection de sonde passive de Tektronix
Lien vers la fiche technique Sonde Description Configuration et devis
Afficher la fiche technique TPP0100 Sonde passive : 100 MHz, 10 X, BNC Configuration et devis
Afficher la fiche technique TPP0200 Sonde passive : 200 MHz, 10 X, BNC Configuration et devis
Sélection de sondes de courant de Tektronix
Lien vers la fiche technique Sonde Description Configuration et devis
Afficher la fiche technique TCP0020 Sonde de courant AC/DC, 20 A, BP 50 MHZ, interface TekVPI, certificat d’étalonnage traçable Configuration et devis
Afficher la fiche technique TCP0150 Sonde de courant : 20 MHz, 5 mA à 212 A, AC/DC, TekVPI Configuration et devis
Afficher la fiche technique TCP2020 SONDE DE COURANT, COUPLAGE DC, BP 50 MHZ, 20 A, interface BNC Configuration et devis
Sondes asymétriques basse tension
Lien vers la fiche technique Sonde Description Configuration et devis
Afficher la fiche technique TAP1500 Sonde active : 1,5 GHz, 10X, simple, TekVPI Configuration et devis
Sondes haute tension différentielles
Lien vers la fiche technique Sonde Description Configuration et devis
Afficher la fiche technique TDP0500 Sonde différentielle : 500 MHz, 5 X/50 X, +/-42 V, TekVPI Configuration et devis
Afficher la fiche technique TDP1000 Sonde différentielle : 1 GHz, 5X/50X, +/- 42 V, TekVPI Configuration et devis
Afficher la fiche technique THDP0100 SONDE différentielle : SONDE DIFFÉRENTIELLE HAUTE TENSION 100 MHZ TekVPI Configuration et devis
Afficher la fiche technique THDP0200 SONDE différentielle : SONDE DIFFÉRENTIELLE HAUTE TENSION 200 MHZ TekVPI Configuration et devis
Afficher la fiche technique TMDP0200 SONDE différentielle : SONDE DIFFÉRENTIELLE MOYENNE TENSION 200 MHZ, TMPD0200 Configuration et devis
Fiche technique Module Description Configuration et devis
Afficher la fiche technique DPO2CONN Module d’I/O de communication : sorties Ethernet et moniteur externe Configuration et devis
